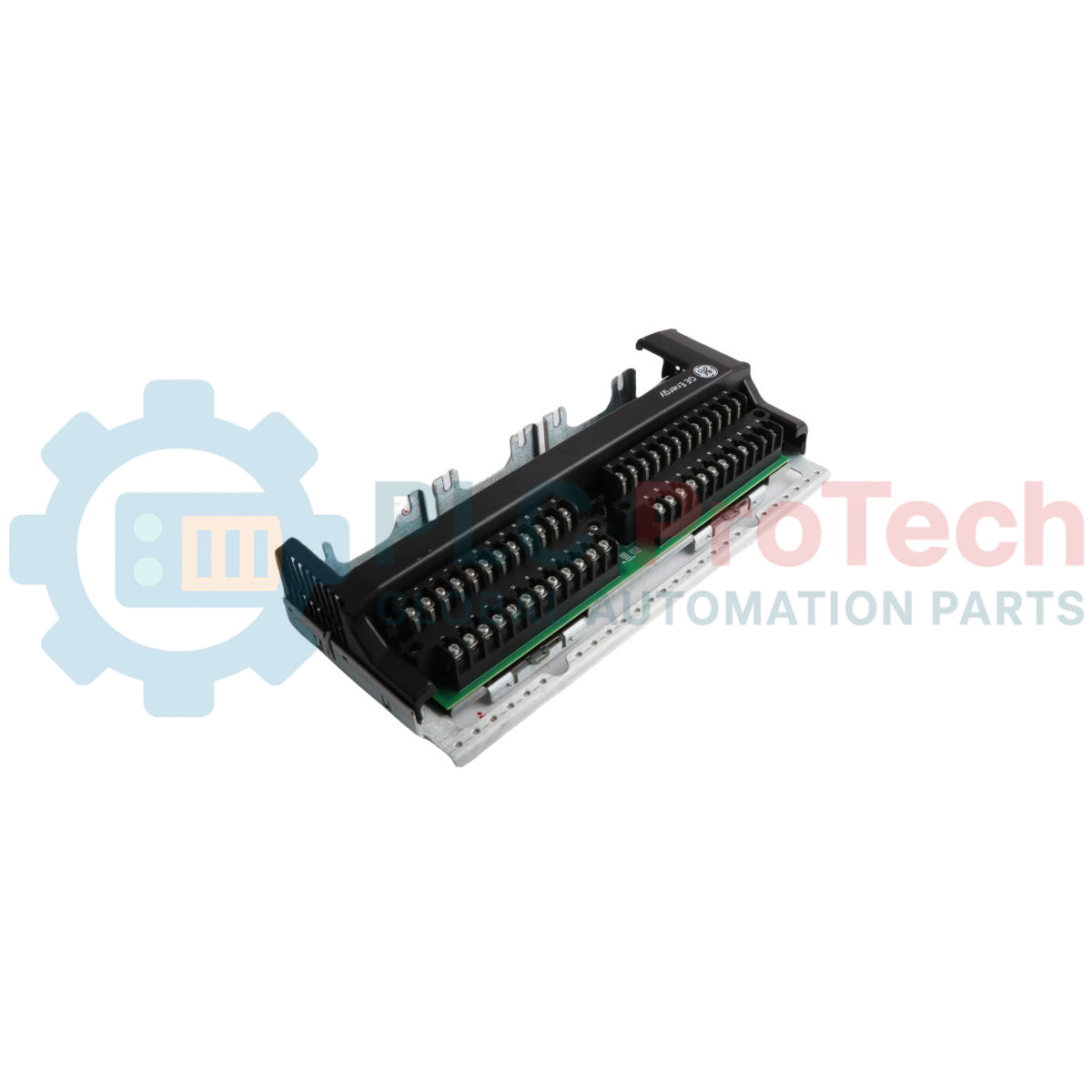

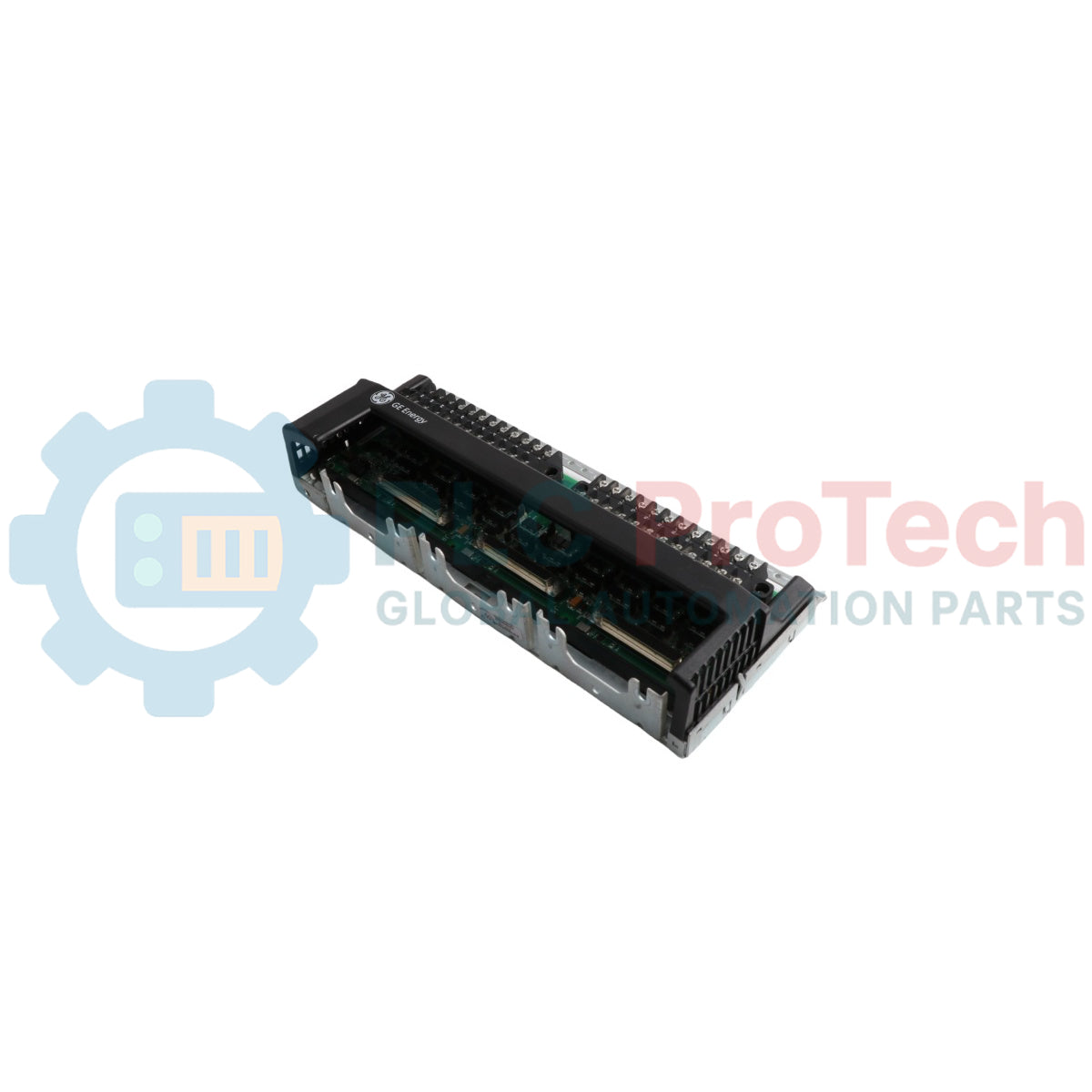

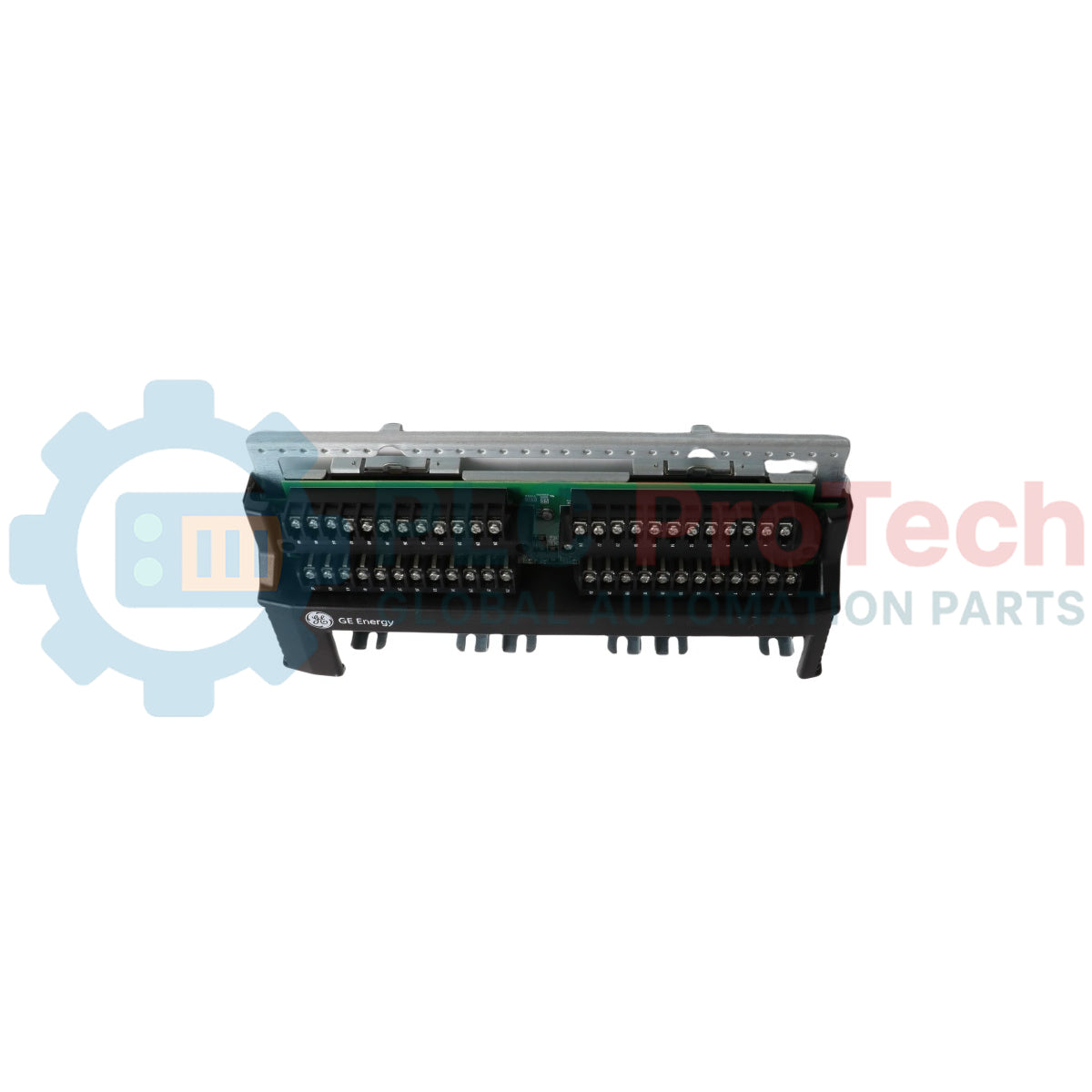

لوحة أطراف الإدخال التناظري GE Mark VIeS IS200TBAIS1C

نظرة عامة على المنتج

إن لوحة إنهاء الإدخالات التناظرية  IS200TBAIS1C (IS200TBAIS1C) عالية التكامل والضرورية للمهام، وقد صممتها شركة General Electric خصيصًا لإطار السلامة الوظيفية وحماية التوربينات الوظيفية  Mark VIeS . وتعمل هذه البطاقة البرمجية السلبية كطبقة إنهاء هيكلية موضعية للحلقات المجهزة بأجهزة السلامة، إذ تنقل إشارات المستشعرات التناظرية الخام منخفضة الجهد من الحقل مباشرةً إلى شبكات المعالجة النشطة. وتعتمد الصناعات عالية المخاطر ذات العمليات المستمرة، بما في ذلك مصفوفات الفصل الكيميائي، ومرافق توليد الطاقة ذات الدورة المركبة، ومحطات ضغط الغاز الطبيعي المسال، على  IS200TBAIS1C (IS200TBAIS1C) للحفاظ على دوائر المراقبة في الوقت الفعلي. وبفضل طبقات الحماية الكاملة للوحة الدوائر المطبوعة بطبقة عازلة متوافقة، والامتثال المعتمد لمتطلبات المناطق الخطرة، تعزل هذه اللوحة نوى وحدات التحكم الحساسة عن أعطال الحقل ذات الجهد العالي، وتحد من ضوضاء الحث عالية التردد، وتمنع رحلات السلامة الكاذبة التي تؤدي إلى توقف المنشأة.

ميزات الإعداد الفني والبنية التحتية

يضمن الهيكل الداخلي وتخطيط الدوائر ومعلمات معالجة الإشارات في بطاقة الإنهاء  IS200TBAIS1C تتبعًا ثابتًا للأتمتة.

• استقبال تناظري عالي الكثافة: مزودة بشرائط حواجز طرفية مخصصة مصممة لقبول تغذيات متعددة ومستقلة في الوقت نفسه من مرسلات حلقات تيار بالملي فولت أو الفولت أو 4-20 mA.

• اعتماد بيئي للمواقع الخطرة: تم التحقق من صلاحيتها بالكامل وفق إرشادات GEH-6725 الرسمية للتركيب الآمن داخل حدود الانفجار المعتمدة من الفئة I، القسم 2، ومجموعات الغازات الخطرة في المنطقة 2، دون مخاطر حدوث قوس كهربائي.

• حماية العزل بطبقة متوافقة: مغطاة بطبقة كيميائية عازلة رقيقة ومتجانسة مطبقة في المصنع، تعمل على إحكام مسارات النحاس وحمايتها من تتبع الرطوبة، ورذاذ الأملاح البحرية، وتآكل كبريتيد الهيدروجين المحمول جوًا.

• الاقتران المعياري بين السلبي والنشط: تعمل كأساس تثبيت هيكلي لحزم الإدخال/الإخراج التناظرية النشطة من السلسلة IS220، باستخدام رؤوس توصيل متعددة السنون مدمجة لتوجيه بيانات القياس المنطقي المُكيَّفة.

مواصفات الأداء والفهرس الهندسي

الأسئلة الشائعة حول هندسة المحطات الفرعية ودورة الحياة

ما تطبيقات الحقل المحددة التي تتطلب استخدام لوحة IS200TBAIS1C ذات الإصدار C بدلًا من الإصدارات الأقدم؟

يدمج الإصدار  IS200TBAIS1C شبكات محسنة لكبت المكونات ومعايير محددة للطلاء المتوافق تم التحقق منها وفق إرشادات السلامة الحديثة GEH-6725R. وقد صُمم خصيصًا لحلقات السلامة الوظيفية في تهيئات Mark VIeS، حيث يجب أن تظل البيانات التناظرية المستمرة، مثل مواضع صمامات الوقود الحرجة أو بيانات القياس الخاصة بالبخار عالي الضغط، سليمة أثناء الارتفاعات المفاجئة الموضعية في الجهد الكهربائي.

هل تحد لوحة الإنهاء السلبية هذه من معلمات التشغيل الحراري لحزم الإدخال/الإخراج النشطة المتصلة بها؟

وفقًا لمصفوفات درجات الحرارة الرسمية للمواقع الخطرة، تتحمل ركيزة اللوحة السلبية نطاقًا حراريًا محيطًا واسعًا من -30 إلى +65 درجة مئوية. ومع ذلك، يجب على المهندسين الميدانيين التحقق مرة أخرى من الوثائق المحددة للحزم الإلكترونية النشطة المتصلة، مثل  IS220UCSAH1A أو وحدات  IS220PAIC المحددة، إذ تعمل بعض مكونات المعالجة النشطة ضمن نطاقات أضيق، مثل 0 إلى 65 درجة مئوية، بسبب تبديد الطاقة الداخلي الموضعي للرقائق الدقيقة.

هل يمكن توصيل أسلاك الحقل بكتل الأطراف بينما يظل نظام التحكم المضيف مُشغّلًا؟

لحماية محولات الإشارة التناظرية إلى الرقمية الداخلية وحلقات المستشعرات الحساسة من أضرار العابرية الحثية أو حالات القصر غير المتوقعة أثناء تركيب الحقل، يجب عزل طاقة حلقة الإشارة قبل إنهاء أو فصل خطوط الأجهزة عن كتل البراغي.

بروتوكول الهندسة والتركيب الميداني

• عزم براغي الأطراف وتوصيل الأطراف:

  عند توصيل الأسلاك التناظرية الخارجية المحمية بكتل الأطراف الحاجزية في IS200TBAIS1C، أزل عازل السلك بطول 6 مم بالضبط. ثبّت الموصلات داخل مشابك البراغي وطبّق عزم شد أقصى يبلغ 0.5 N-m (4.4 بوصة-رطل). قد يؤدي الشد المفرط إلى كسر وسادات اللحام الموجودة أسفلها، بينما تتسبب التوصيلات المفكوكة في حدوث شذوذ في مقاومة الإشارة، مما يضعف دقة قراءة 4-20 mA تحت تأثير اهتزازات سطح التوربين منخفضة التردد.

• تأريض الغلاف وإنهاء سلك التصريف:

  للحفاظ على الامتثال الكامل لإرشادات التوافق الكهرومغناطيسي الموضحة في دليل Mark VIeS، يجب جمع جميع أسلاك تصريف أغلفة أجهزة الحقل وربطها بإحكام بشريط التأريض الأرضي المخصص للخزانة. لا تسمح بتلامس ضفائر الغلاف المكشوفة مع مسارات الإشارة المجاورة على سطح اللوحة، لمنع انحرافات حلقات التأريض من إفساد المنطق التناظري التفاضلي الموضعي.

• العناية بالطلاء المتوافق والخلوص داخل الحاوية:

  رغم أن اللوحة تتميز بطبقة متوافقة من الفئة G3 لمقاومة الرطوبة والغازات المسببة للتآكل المحمولة جوًا داخل المناطق الصناعية، يجب توخي أقصى درجات الحذر أثناء إدخال اللوحة أو إخراجها منزلقًا من أجل تجنب خدش سطح الركيزة. حافظ على فجوة خلوص دنيا للهواء الحر تبلغ 4 سم حول حدود اللوحة داخل هيكل الحاوية، للسماح بتبديد الحرارة السلبي ومنع النقاط الساخنة الموضعية من تقليل عمر المكونات السلبية الداخلية.
