مبدّل IONet الصناعي GE Mark VIe IS420ESWAH1A

نظرة عامة على المنتج

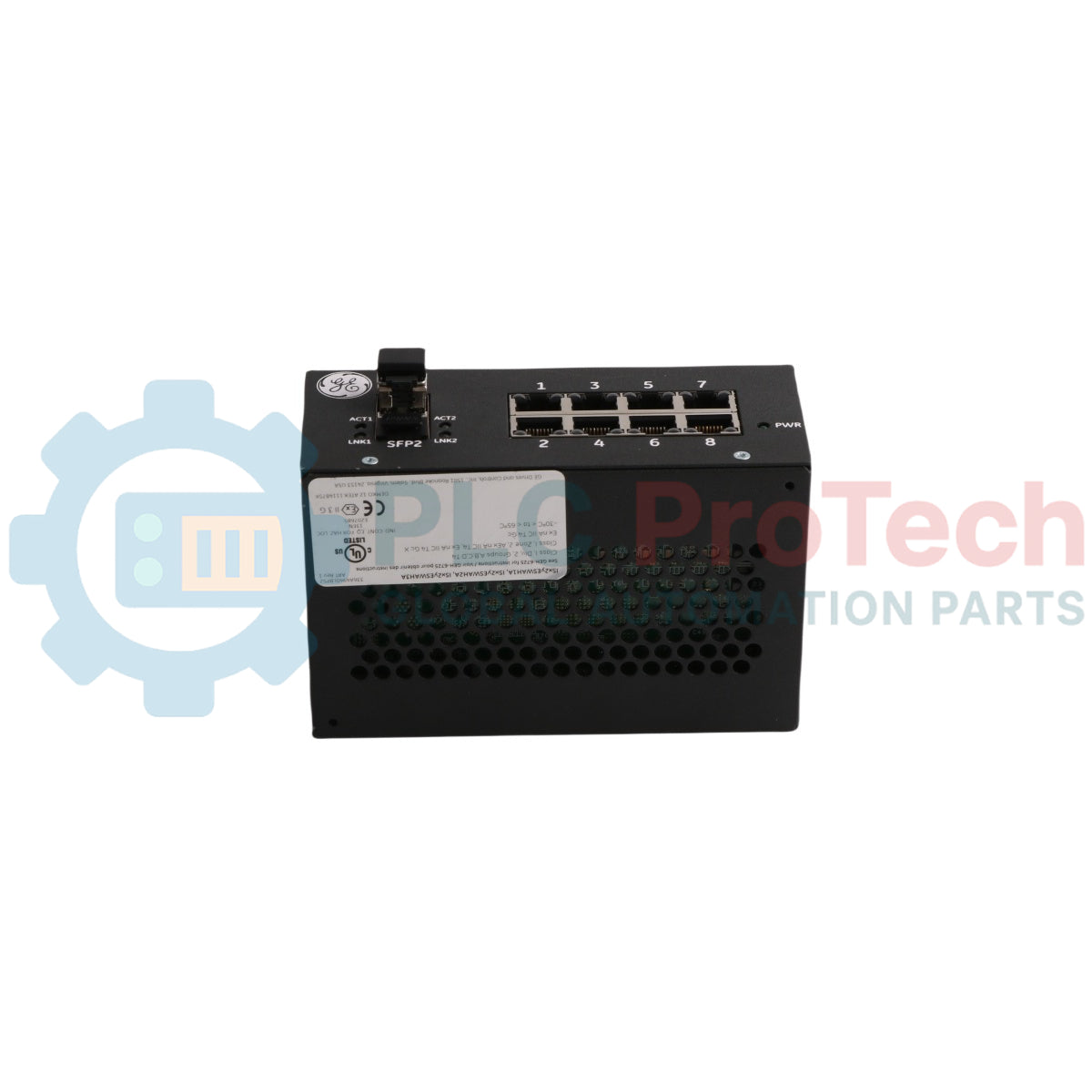

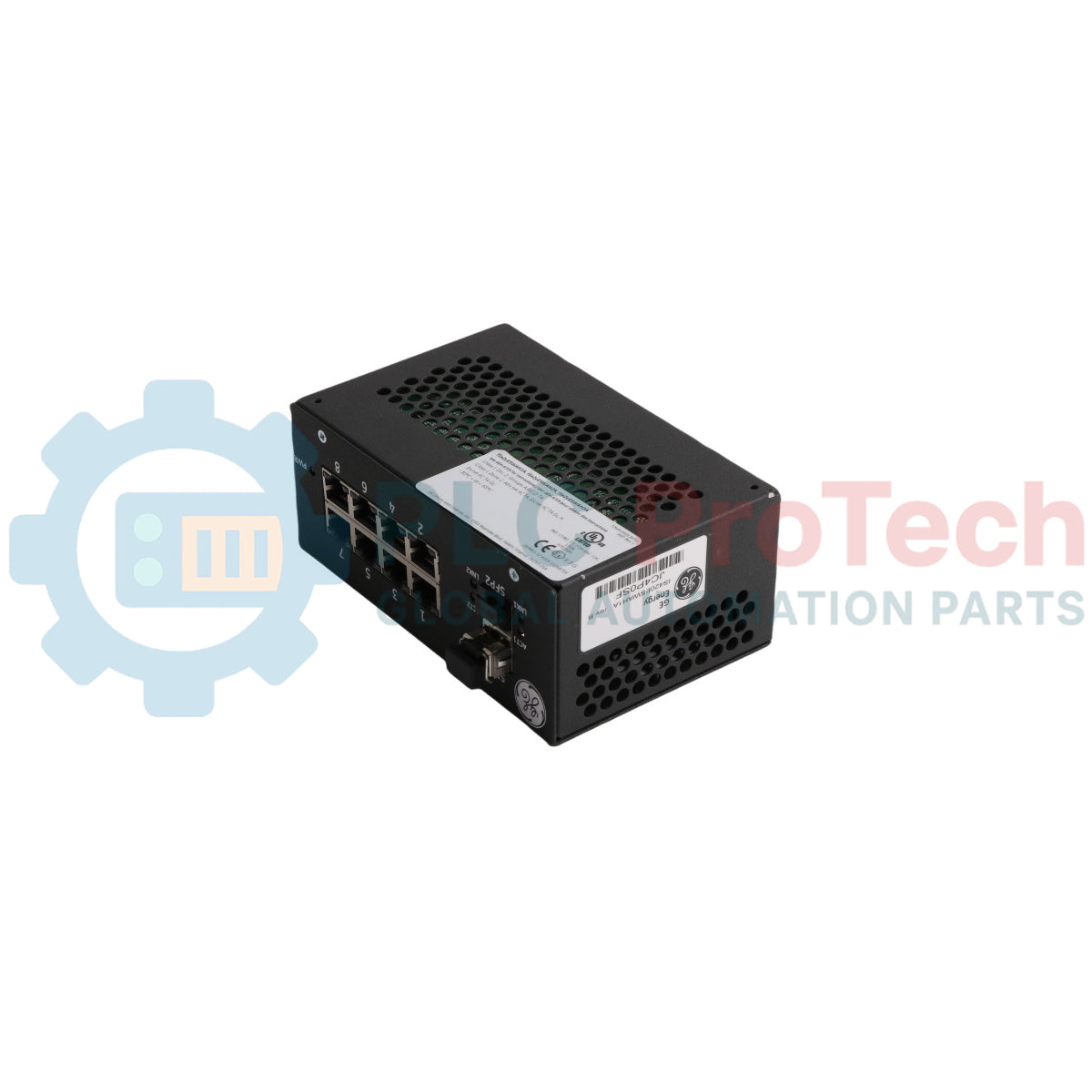

يُعد IS420ESWAH1A (IS420ESWAH1A) محوّل إيثرنت صناعي غير مُدار عالي التوافر، صممته شركة جنرال إلكتريك خصيصًا لنظامَي التحكم للسلامة الوظيفية PACSystems Mark VIe وMark VIeS. يعمل هذا الجهاز كمحور عتادي حتمي لتوزيع الشبكة، وينسّق حركة الاتصالات عالية السرعة عبر تكوينات حلقات شبكة IONet الضوئية الصناعية المحلية. وتعتمد البنى التحتية المؤتمتة للعمليات المستمرة الشاقة—بما في ذلك شبكات توليد الطاقة الحرارية، ومصافي معالجة المواد الكيميائية، ومطاحن معالجة المعادن—على IS420ESWAH1A (IS420ESWAH1A) للحفاظ على روابط بيانات متزامنة من نظير إلى نظير. ومن خلال القضاء على تذبذب حلقة الإرسال وإعطاء الأولوية لحزم التطبيقات الآنية الحساسة للسلامة، يمنع هذا المحوّل انتهاء مهلات الاتصالات غير المبرمج. ويضمن ذلك استمرارية رؤية التحكم، ويحمي التوربينات عالية القيمة، ويقضي بفاعلية على حالات توقف المصنع القسرية المكلفة الناجمة عن انقطاع الشبكة.

الهيكلية المادية والبنية الأساسية

يوفر التصميم الهيكلي الأساسي، ومسارات المعالجة الاحتياطية، وبروتوكولات تصفية الحزم المؤتمتة لمجموعة المحوّل IS420ESWAH1A إنتاجية موثوقة لبيانات التشغيل.

• مصفوفة منافذ IONet مخصصة: مزودة بمنافذ نحاسية 10/100 Base تستخدم توصيلات RJ45 القياسية، مع التفاوض التلقائي، والاستشعار التلقائي لعبور كابل HP-MDIX، ودعم الازدواج الكامل/النصف.

• مصفوفة إدخال الطاقة الاحتياطية: تطبّق مداخل احتياطية مزدوجة بنظام Dual-OR بجهد 24/28 فولت تيار مستمر عبر كتلة أطراف، ما يتيح تسليمًا سلسًا لناقل الطاقة دون إعادة ضبط المكونات الداخلية عند انخفاض مصدر الطاقة الأساسي.

• تخزين حتمي للحزم: يستخدم مخزنًا مؤقتًا مدمجًا للحزم بسعة لا تقل عن 256 كيلوبايت، مقترنًا بسجل قوي لتتبع 4 آلاف عنوان للتحكم في الوصول إلى الوسائط (MAC)، لتحسين إعادة توجيه الإطارات.

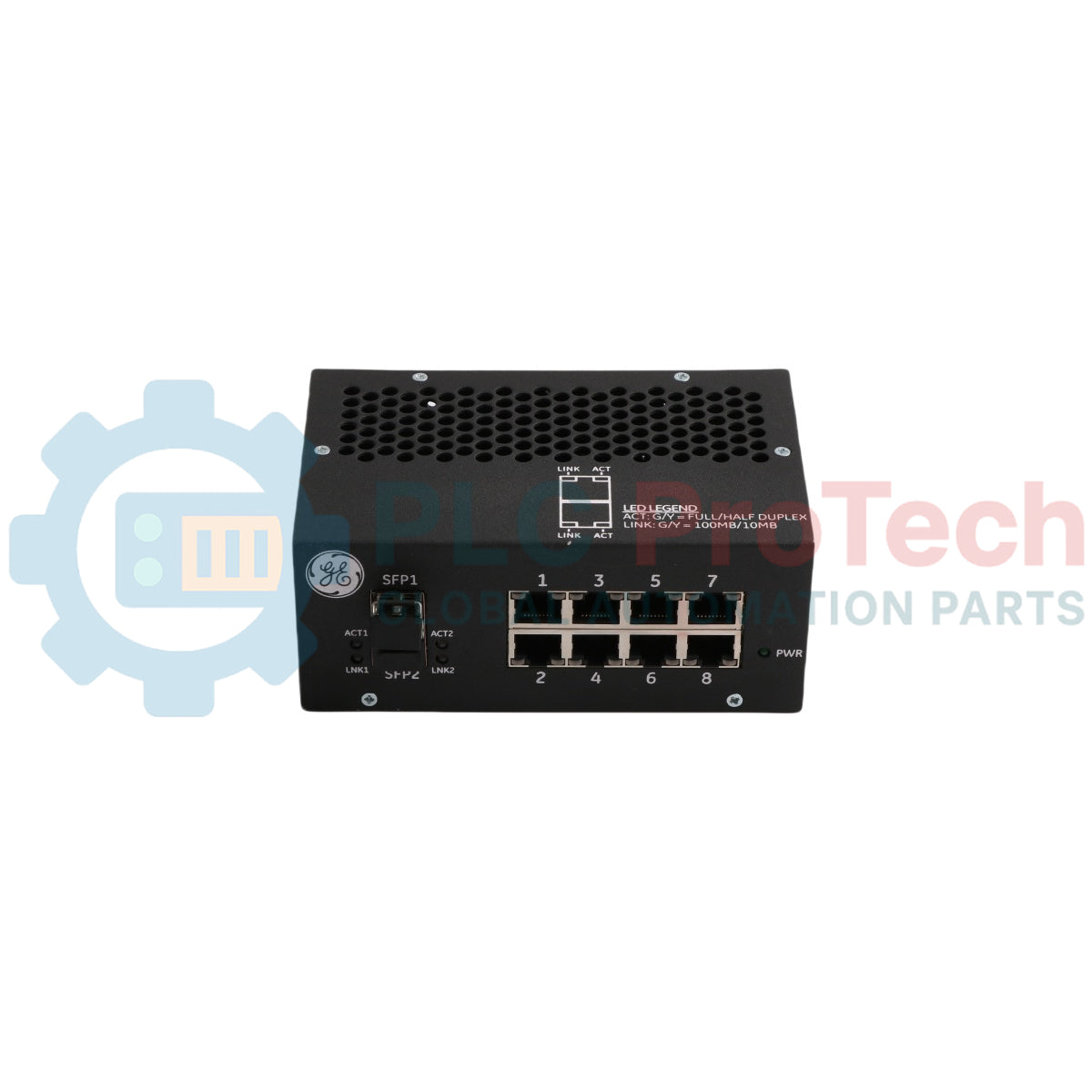

• مصابيح LED شاملة للقياس عن بُعد: يتميز بمؤشرات LED ثنائية اللون لكل واجهة شبكة للإبلاغ عن وجود الاتصال، ومعدل نقل البيانات النشط، وحالة الازدواجية، إلى جانب مصباح مستقل يوضح سلامة خط الطاقة.

• درع هيكلي للمواقع الخطرة: مصمم بركائز دوائر مطلية بطبقة مطابقة من الفئة G3، ومُثبتة داخل غلاف معدني متين، ومعتمد للتركيب الآمن في لوحات مفاتيح آلية قاسية من الفئة I، القسم 2، والمنطقة 2.

مؤشرات الأداء والحدود البيئية

الأسئلة الشائعة حول اتصالات المحطات الفرعية والتشخيص

ما الذي يميّز التصميم المادي للأجهزة ESWA عن خط محوّلات IONet المجاور ESWB؟

تُصنّف تسميتا ESWA وESWB التخطيط الهيكلي وتجميعات منافذ المحوّل. وعلى الرغم من أن كليهما يشغّل منطق تحويل داخليًا متطابقًا وأنظمة أساسية متطابقة لإدارة الحزم، فإن التصميم ESWA يستخدم هيكلًا ماديًا محددًا مُحسّنًا لتخطيطات قضبان DIN ذات المظهر الجانبي الضيق، ما يزيد كثافة المنافذ إلى أقصى حد مع إبقاء متطلبات مساحة اللوحة منخفضة.

كيف تؤثر اللاحقة H1A في تخطيط المنافذ الفعلي وقدرات الألياف الضوئية لهذا المحوّل؟

يحدّد المؤشر الرقمي تكوين الوسائط بدقة ضمن عائلة محوّلات GE. ويمثل الخيار H1A تصميمًا نحاسيًا بالكامل من دون أجهزة إرسال واستقبال ألياف ضوئية مدمجة. وعلى النقيض، تدمج الطرز الأعلى مثل H2A إلى H5A أجهزة إرسال واستقبال لألياف ضوئية متعددة الأنماط أو أحادية النمط للمدى البعيد، إلى جانب الواجهات النحاسية القياسية.

هل تتطلب البنية غير المُدارة لـ IS420ESWAH1A إعدادًا برمجيًا يدويًا قبل التركيب؟

لا. تعمل هذه الأجهزة بالكامل بنظام التوصيل والتشغيل، من دون الحاجة إلى تعيين عناوين IP يدويًا أو تشغيل نصوص إعداد الشبكة أو برمجة البرامج الثابتة. عند إدخال المحوّل في حلقة Mark VIe نشطة، يكتشف سرعات الأجهزة تلقائيًا، ويعيّن عناوين MAC النشطة، ويوجّه حزم بيانات IONet من دون تدخل فني ميداني.

دليل الهندسة والتركيب

• تأريض سكة DIN وتقليل الضوضاء الكهرومغناطيسية:

  ثبّت IS420ESWAH1A بإحكام على سكة DIN قياسية مقاس 35 مم باستخدام مشابك التثبيت الهيكلية المعتمدة. وللحفاظ على معدل نقل اتصالات مستقر في لوحات مفاتيح ذات تداخل كهرومغناطيسي مرتفع، يجب ربط سكة DIN كهربائيًا بشبكة التأريض الرئيسية للحاوية. أزل أي طلاء أو أكسدة من نقاط تثبيت الهيكل لإنشاء مسار منخفض المقاومة يساعد على تبديد الضوضاء الكهربائية عالية التردد قبل أن تشوّه حزم إطارات البيانات.

• فصل تغذية الطاقة المزدوجة وإحكام ربط الأطراف:

  صِل مصادر طاقة مستقلة بجهد 24 VDC بالكتلتين الطرفيتين TB1 وTB2 للاستفادة من التكرار المزدوج للطاقة باستخدام ثنائيات OR. أحكم ربط براغي التوصيلات في أطراف Phoenix بعزم قدره 0.25 N-m (2.2 بوصة-رطل). ويساعد توفير مدخلَي الطاقة من قاطعين منفصلين على منع تعطل عقدة شبكة IONet بالكامل بسبب فشل مكوّن واحد.

• إرشادات إدارة تدفق الهواء والأداء الحراري:

  يُعتمد المصنع أن يعمل المحوّل بتبريد الحمل الحراري السلبي ضمن نطاق درجة حرارة محيطة من ‎-40 إلى ‎+70 درجة مئوية. ولضمان تدفق هواء طبيعي إلى أعلى عبر الغلاف المعدني المثقّب، اترك فجوة خلوص محيطية لا تقل عن 5 سم فوق هيكل الجهاز وتحته. حافظ على خلو الحاوية من تراكمات الغبار الكثيفة لمنع تراكم الحرارة موضعيًا، ما قد يقلل عمر المكثفات الداخلية.
