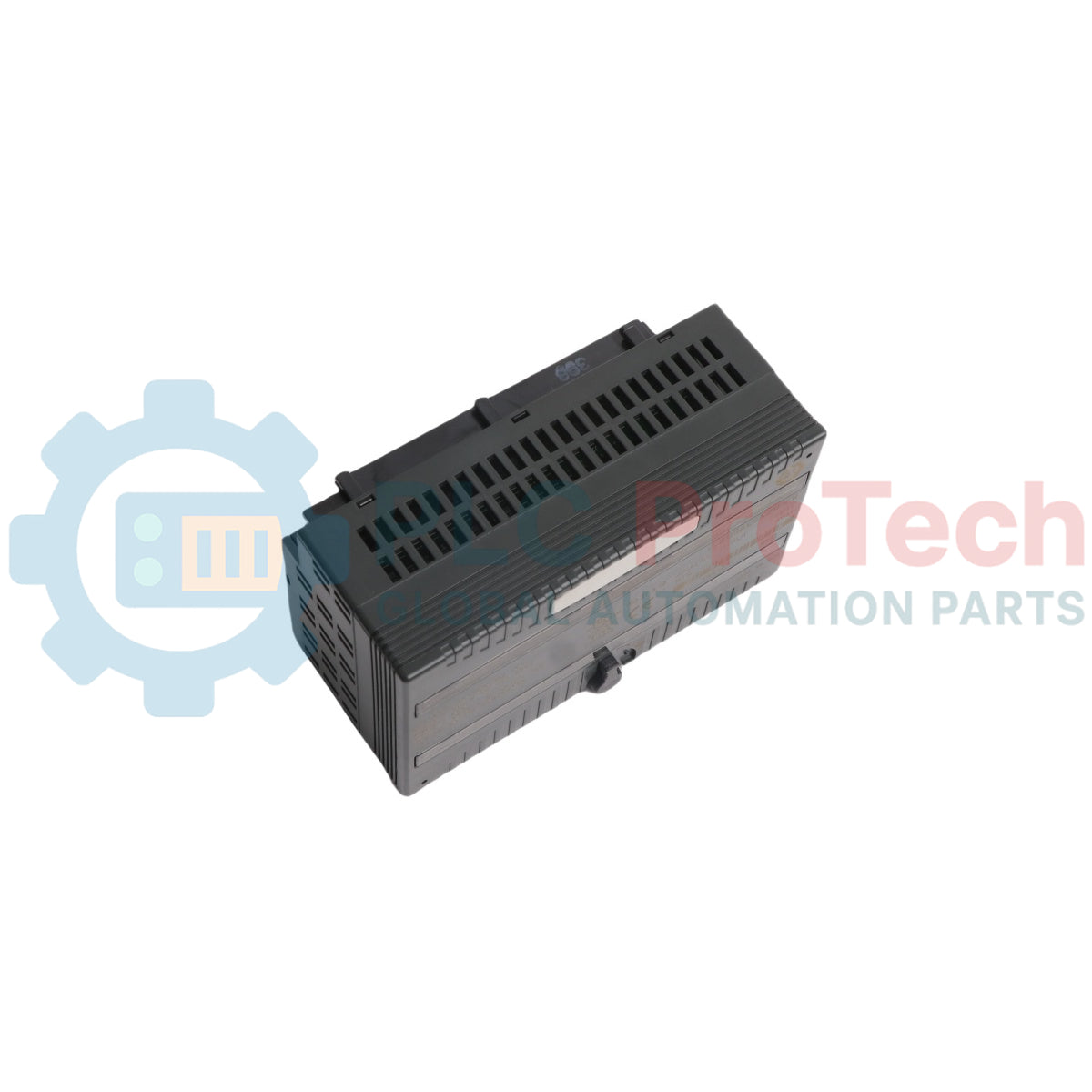

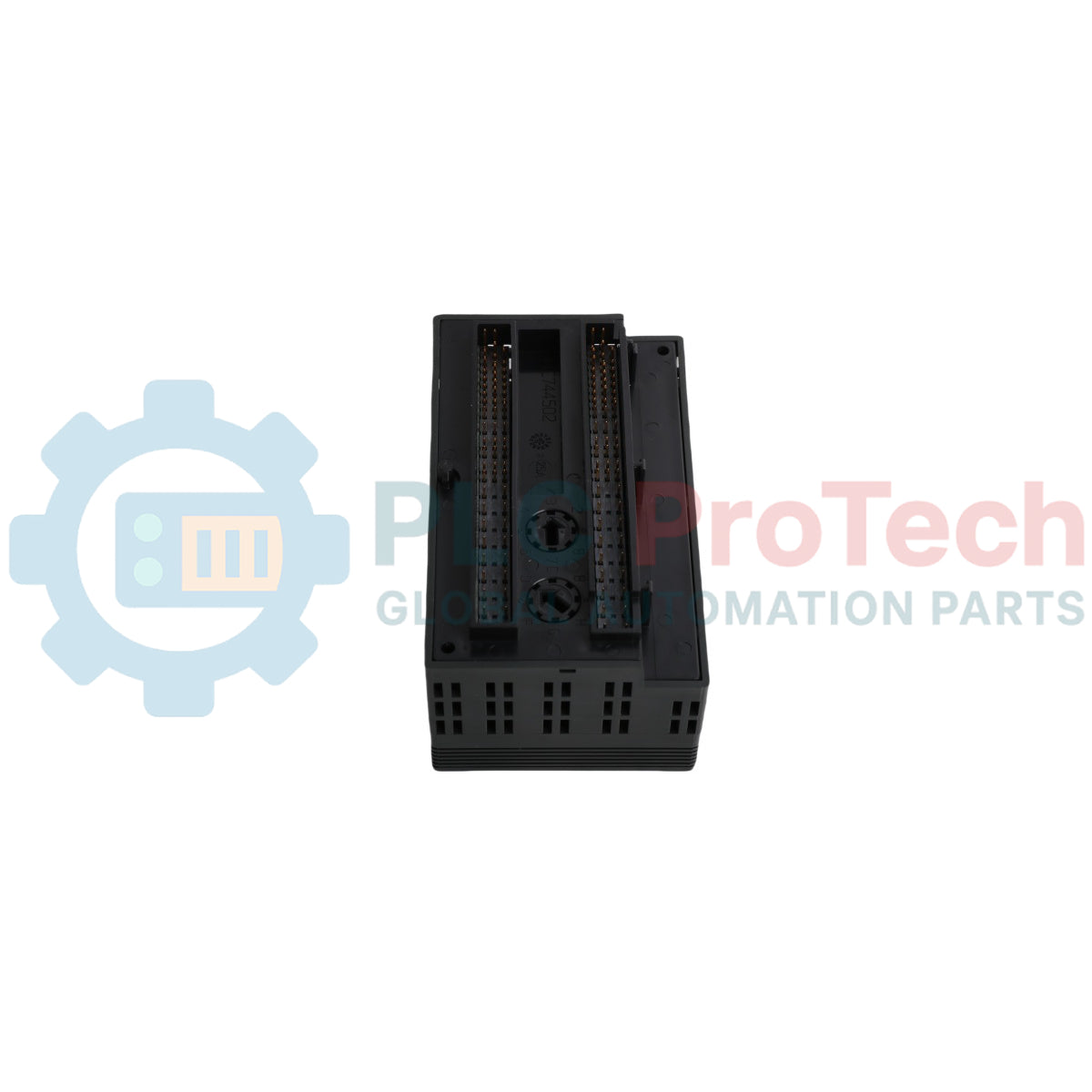

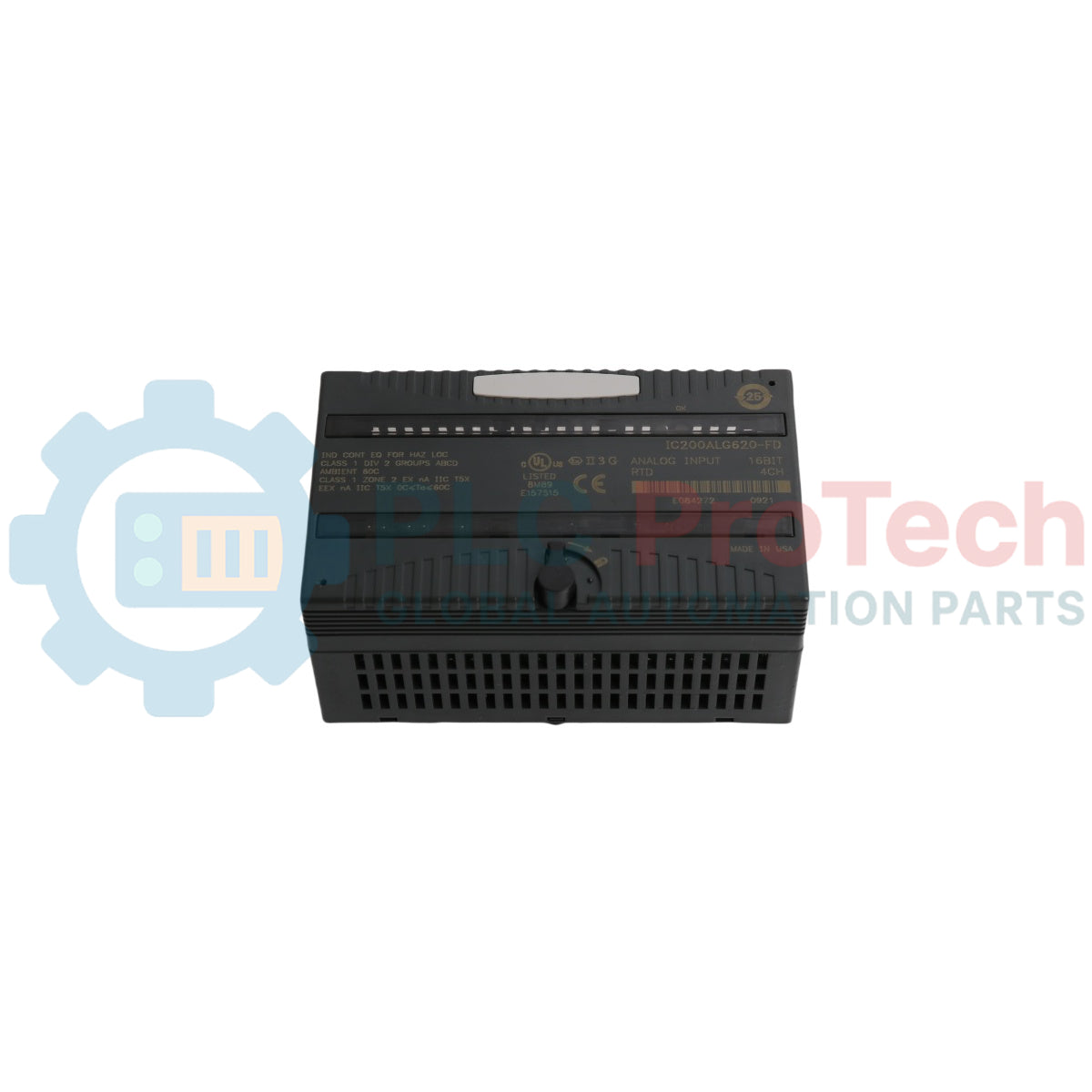

وحدة إدخال RTD ذات 4 قنوات GE Fanuc VersaMax IC200ALG620

نظرة عامة على المنتج

إن IC200ALG620 (IC200-ALG-620) هو وحدة إدخال تناظرية عالية الدقة ذات 4 قنوات، مصممة خصيصًا لكاشفات درجة الحرارة بالمقاومة (RTD). وباعتبارها جزءًا من عائلة GE VersaMax لوحدات الإدخال والإخراج، توفر هذه الوحدة توصيلًا مباشرًا بمستشعرات درجة الحرارة دون الحاجة إلى مرسلات إشارات خارجية. وقد صُممت لدعم مجموعة واسعة من أنواع RTD، بما في ذلك المستشعرات البلاتينية والنيكلية والنحاسية، بالإضافة إلى مدخلات المقاومة. وبفضل دقتها البالغة 16 بت، تُعد  IC200ALG620 مكوّنًا أساسيًا للمراقبة الحرارية عالية الدقة في أنظمة التحكم بالمناخ، وأوعية المفاعلات الكيميائية، وحلقات البسترة في معالجة الأغذية. ويسمح تصميمها المدمج والوحداتي بتركيبها بشكل موزّع، ما يقلل الحاجة إلى تمديدات الأسلاك المتخصصة والمكلفة من خلال رقمنة بيانات درجة الحرارة بالقرب من المصدر.

التهيئة الفنية

تدعم الوحدة تهيئات RTD ذات السلكين و3 أسلاك و4 أسلاك، مما يوفر أقصى قدر من المرونة لمتطلبات تعويض أسلاك التوصيل المختلفة. وهي مزودة بمحوّل A/D بدقة 16 بت يوفر تدرجًا استثنائيًا، ما يتيح لوحدة التحكم اكتشاف التغيرات الحرارية الطفيفة. وتتيح بنية VersaMax وضع المكونات الإلكترونية على قاعدة توصيل طرفية (تُباع منفصلة)، وهي تدعم «التوصيل الدائم»، ما يعني إمكانية استبدال الوحدة أثناء التشغيل دون التأثير في أسلاك المستشعرات الميدانية. وتشتمل  IC200ALG620 على تشخيصات داخلية لاكتشاف حالات «انقطاع السلك» أو «قصر الدائرة» لكل قناة على حدة، مع مؤشرات LED أمامية لحالتي «موافق» و«طاقة المستخدم».

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تدعم هذه الوحدة كلًا من سلسيوس وفهرنهايت؟

تُبلغ الوحدة عن البيانات بصيغة العدادات أو أعشار الدرجة. وعادةً ما تتم عملية التحويل إلى سلسيوس أو فهرنهايت ضمن تهيئة أجهزة PLC (Proficy Machine Edition) أو عبر كتلة تحجيم في المنطق البرمجي.

ما فائدة استخدام التوصيل ذي 3 أسلاك أو 4 أسلاك؟

تتعرض تركيبات السلكين لأخطاء ناتجة عن مقاومة أسلاك التوصيل. أما التوصيل ذي 3 أسلاك (المعيار الصناعي) فيعوض مقاومة الأسلاك، بينما يوفر التوصيل ذي 4 أسلاك أعلى دقة من خلال التخلص تمامًا من تأثيرات مقاومة أسلاك التوصيل في القياس.

هل يمكنني مزج أنواع مختلفة من RTD على الوحدة نفسها؟

نعم. ومن خلال تهيئة البرنامج، يمكن ضبط كل قناة من القنوات الأربع بشكل مستقل على نوع مختلف من RTD (مثلًا: القناة 1 كـ Pt100، والقناة 2 كمدخل مقاومة من 0 إلى 500 أوم).

دليل الهندسة والتركيب

• اختيار قاعدة التوصيل الطرفية: تتطلب هذه الوحدة قاعدة توصيل طرفية مثل IC200TBT002 (بنمط الحاجز) أو IC200TBP002 (بنمط الزنبرك). تأكد من ضبط القاعدة بشكل صحيح على وضع «Analog» لمنع إدخال الوحدة بشكل غير صحيح.

• تعويض أسلاك التوصيل: عند تنفيذ تركيبات ذات 3 أسلاك أو 4 أسلاك، تأكد من أن جميع أسلاك التوصيل لها المقطع والطول نفسيهما. فقد تؤدي الاختلافات الكبيرة في مقاومة الأسلاك بين خطي «الإثارة» و«الاستشعار» إلى إحداث انحراف في درجة الحرارة لا تستطيع الوحدة إلغاءه تلقائيًا.

• الحماية من التداخل لإشارات الجهد المنخفض: تكون إشارات RTD على مستوى الميليفولت وشديدة الحساسية للضوضاء. استخدم دائمًا كابلًا محميًا مزدوجًا مجدولًا. صِل الدرع بالأرضي عند قاعدة التوصيل الطرفية لوحدة PLC، ولا تؤرض الدرع أبدًا عند طرف المستشعر لتجنب حلقات التأريض التي قد تسبب «تذبذب الإشارة».
