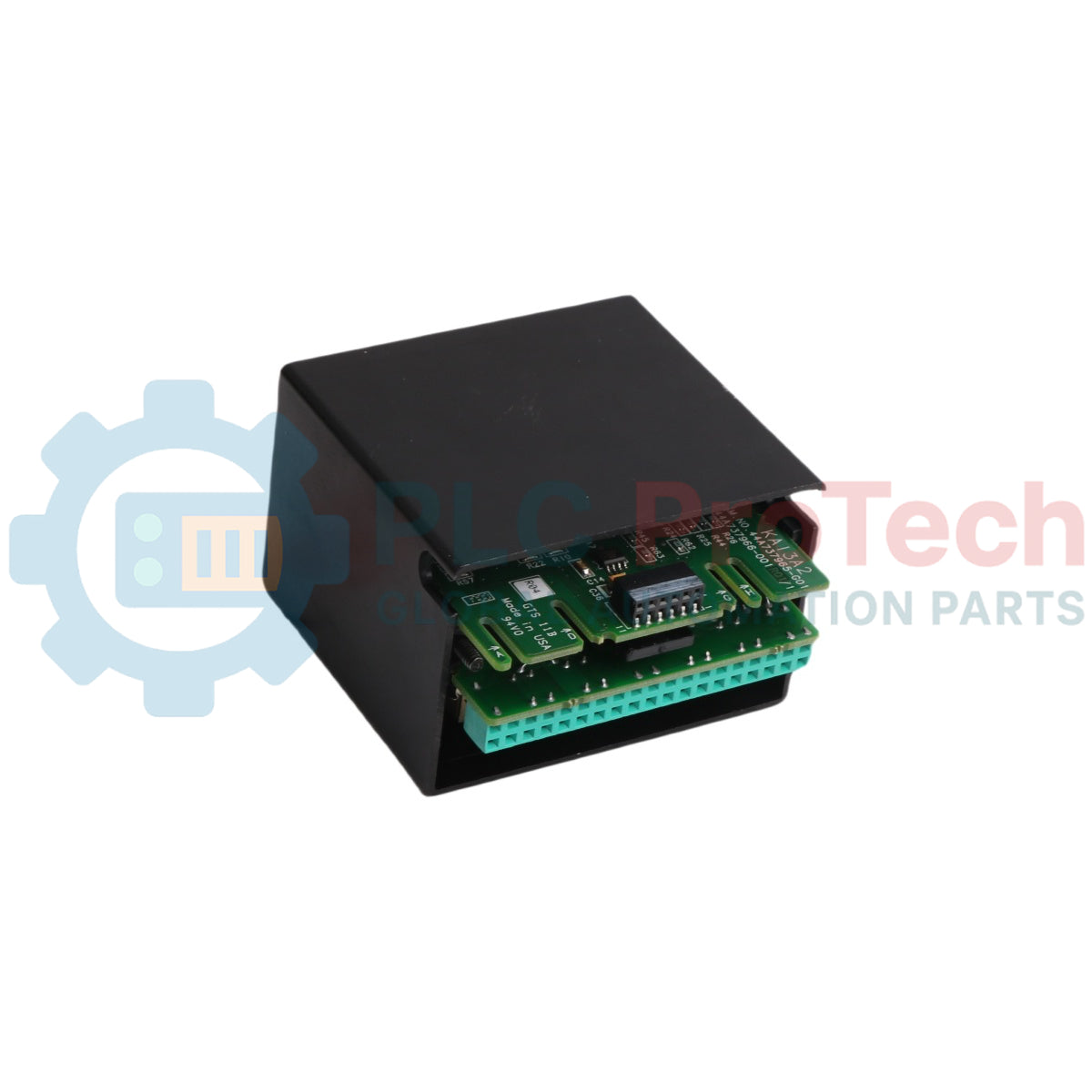

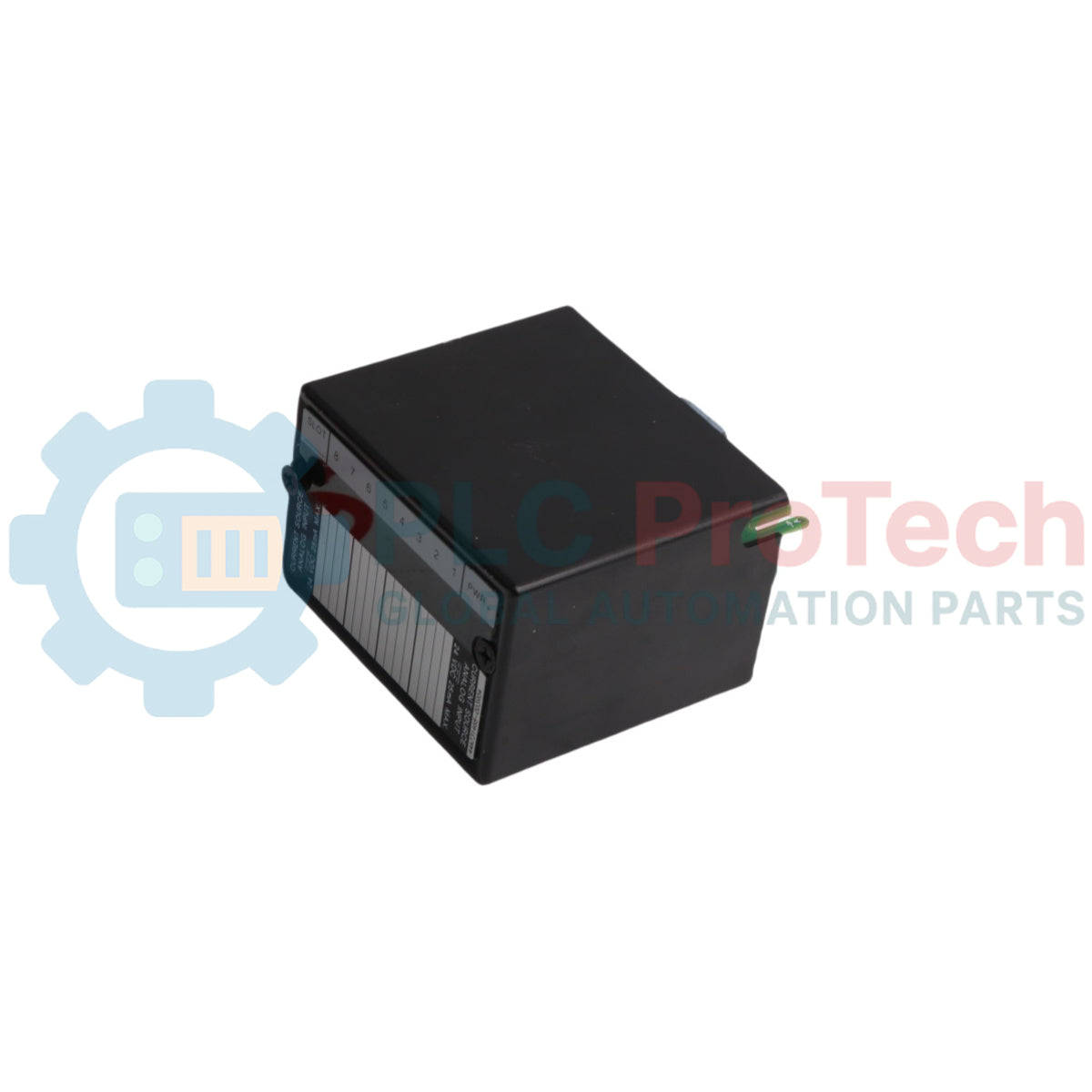

وحدة إدخال للمزدوجة الحرارية GE Field Control IC670ALG630

نظرة عامة على المنتج

إنها GE IC670ALG630 (IC670ALG630) هي وحدة إدخال تناظرية عالية الأداء ذات 8 قنوات، مصممة لنظام الإدخال/الإخراج اللامركزي GE Field Control. تقبل هذه الوحدة المتخصصة 8 مدخلات مستقلة للمزدوجات الحرارية أو الميليفولت، مما يوفر مراقبة دقيقة لدرجة الحرارة للعمليات الصناعية الحرجة مثل توليد الطاقة والتكرير الكيميائي ومعالجة المعادن. من خلال تحويل الإشارات الحرارية التناظرية إلى تنسيق رقمي من 16 بت (15 بتًا بالإضافة إلى إشارة)، فإن IC670ALG630 يضمن اكتساب البيانات عالي الدقة، وهو أمر ضروري للحفاظ على استقرار النظام وتقليل التقلبات الحرارية كثيفة استهلاك الطاقة. وتجعل قدرتها على الاتصال مباشرةً بأنواع مختلفة من المزدوجات الحرارية دون محولات خارجية منها حلًا فعّالًا من حيث التكلفة لاستشعار درجات الحرارة الموزع على نطاق واسع.

التهيئة الفنية

تعتمد بنية الوحدة على مُبدِّل متعدد الحالات مقترن بصريًا ومعالج دقيق داخلي يتولى التحجيم والخَطْيَنة والتشخيصات المتقدمة.

• تعدد استخدامات الإدخال: تدعم نطاقًا واسعًا من المزدوجات الحرارية، بما في ذلك الأنواع J وK وT وE وS وR وB وN وG وC وD وPlatinel II.
• تعويض الوصلة الباردة (CJC): توفر أربع طرق مرنة—محلية (عبر الثرمستور)، وعن بُعد (عبر BIU)، وثابتة (قيمة مهيأة)، أو بلا تعويض.
• معالجة البيانات: تتميز بمعايرة ذاتية عند التشغيل وكل دقيقة بعد ذلك للتعويض عن تغيرات درجة الحرارة المحيطة.
• التشخيص الذكي: يكتشف الدوائر المفتوحة للمزدوجات الحرارية ويبلغ عنها تلقائيًا، بالإضافة إلى حالات تجاوز النطاق/دون النطاق ومستويات إنذار الارتفاع/الانخفاض لكل قناة.
• أخذ عينات قابل للتهيئة: يمكن للمستخدمين اختيار معدلات اكتساب البيانات استنادًا إلى ترددات خطية تبلغ 50 هرتز أو 60 هرتز لتحسين رفض ضوضاء النمط العادي

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يتم الإبلاغ عن البيانات في ذاكرة PLC؟

يمكن تهيئة كل قناة للإبلاغ عن درجة الحرارة بعد تحويلها إلى مقياس خطي (بأعشار الدرجات المئوية أو الفهرنهايت) أو عن قيم الميلي فولت الخام (يتم الإبلاغ عنها باعتبارها 1/100 من الميلي فولت).

ماذا يحدث إذا انقطع سلك المستشعر أثناء التشغيل؟

ما لم يتم كبت هذا الفحص في الإعدادات، تُجري الوحدة فحص «مزدوج حراري مفتوح» في كل مرة تتم فيها قراءة قناة. إذا تم اكتشاف انقطاع، تُضبط بتة تشخيصية في جدول المدخلات المنفصلة، ويُوقف إجراء المزيد من المعالجة لهذه القناة لمنع القراءات الخاطئة.

هل يمكن لهذه الوحدة أن تعمل دون مصدر طاقة منفصل؟

نعم، لا تتطلب هذه الوحدة مصدر طاقة ميدانيًا منفصلًا؛ إذ تستمد تيار التشغيل المطلوب (حتى 195 mA) مباشرةً من اللوحة الخلفية لوحدة واجهة الناقل (BIU).

دليل الهندسة والتركيب

• دقة الوصلة الباردة: لضمان أقصى قدر من الدقة عند استخدام التعويض المحلي، استخدم كتلة توصيل المزدوج الحراري (IC670CHS004). عند استخدام كتل توصيل قياسية، يجب تركيب ثرمستور BetaTHERM بقيمة 10K أوم عند الأطراف لتجنب الإبلاغ عن درجات حرارة غير صحيحة.
• الإدارة الحرارية: تجنب تركيب IC670ALG630 وكتل توصيله في الخزانة نفسها التي تحتوي على تجميعات عالية التبديد الحراري. يمكن أن تؤدي التغيرات العابرة في درجة الحرارة بالقرب من توصيلات الأطراف إلى حدوث أخطاء في تعويض الوصلة الباردة (CJC)؛ ويُعد الحفاظ على بيئة محيطة مستقرة أمرًا أساسيًا لتحقيق دقة CJC البالغة +/-0.25 درجة مئوية.
• تخفيف الضوضاء: توفر الوحدة رفضًا للوضع المشترك بمقدار 120 ديسيبل. للحصول على أفضل النتائج، استخدم سلك تمديد مزدوج حراري محميًا، وأنهِ توصيل الدرع عند تأريض كتلة التوصيل. تأكد من تأريض سكة DIN بشكل صحيح إلى تأريض الهيكل لتسهيل مسار التأريض الداخلي للتجميعة.
