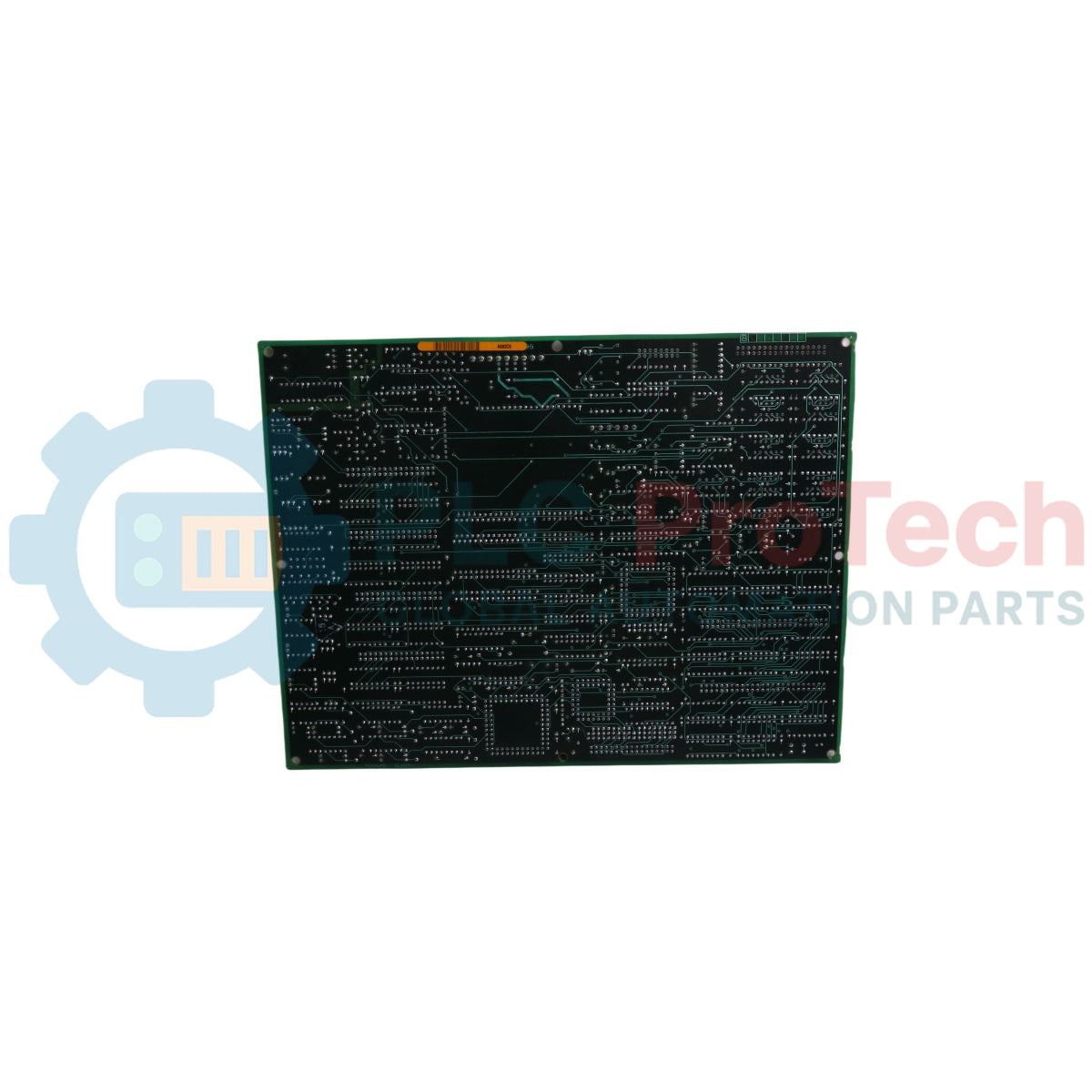

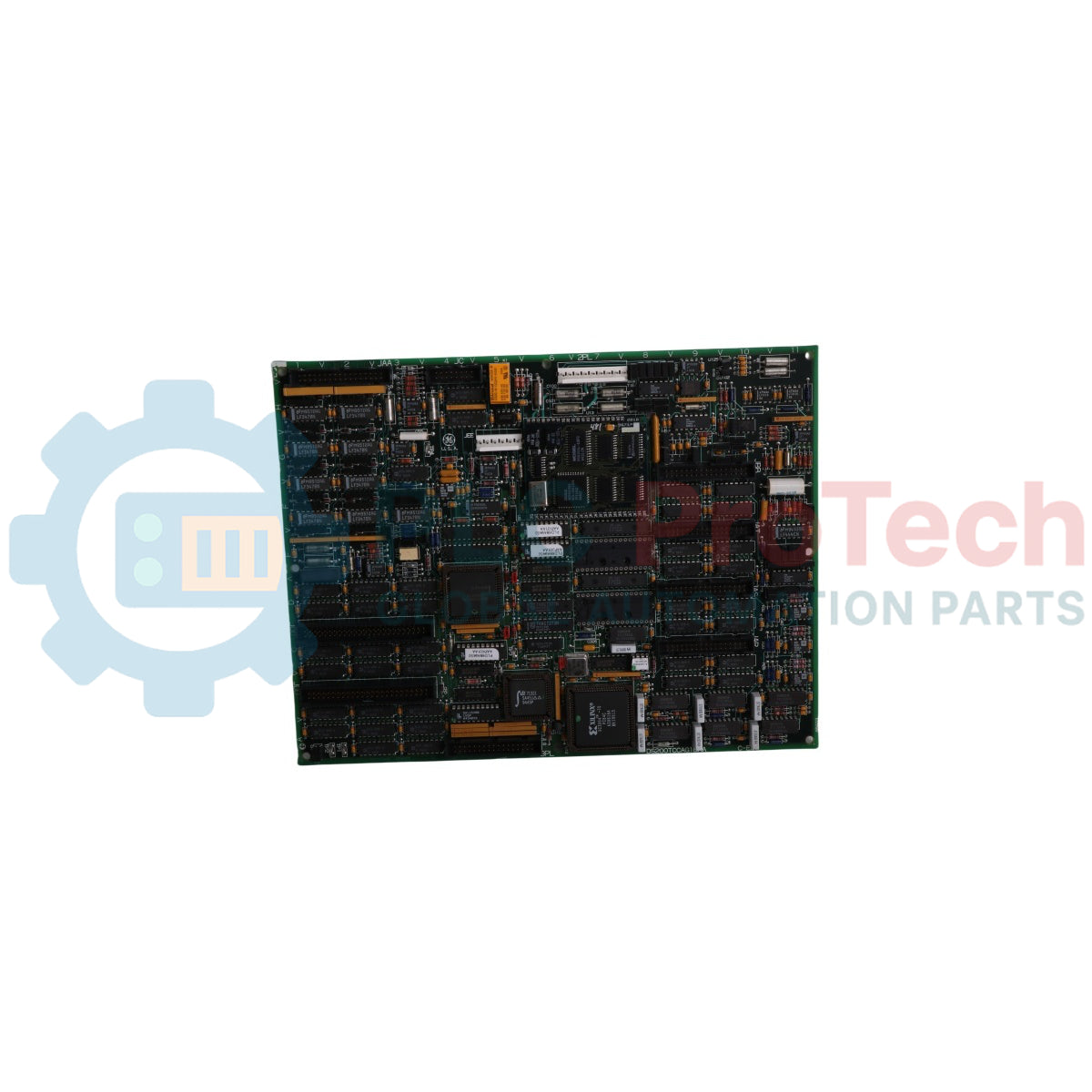

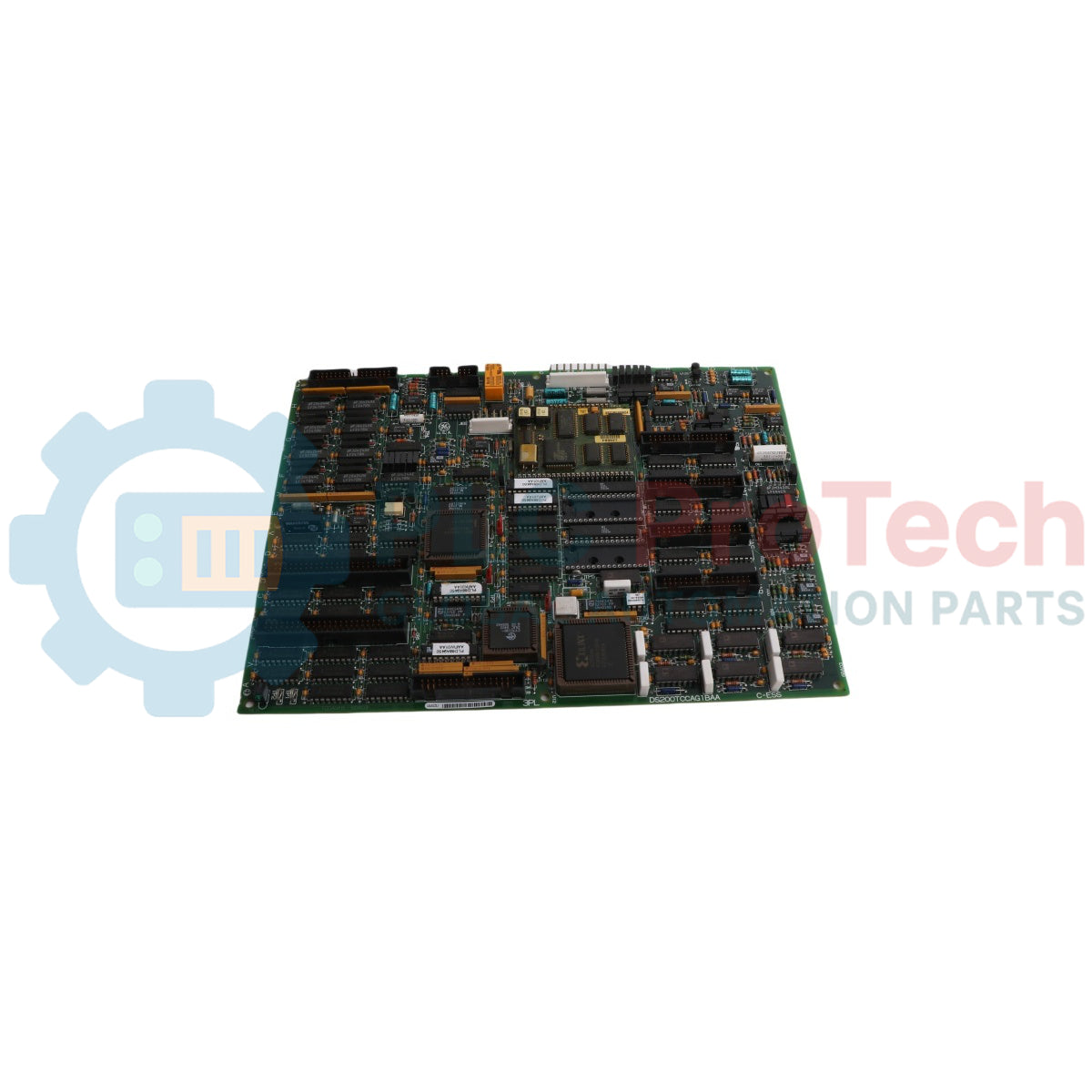

لوحة I/O تماثلية مشتركة TC2000 GE Mark V DS200TCCAG1BAA

نظرة عامة فنية ونشر صناعي

تُعد DS200TCCAG1BAA (DS200TCCAG1BAA) أداة معالجة إشارة تناظرية على مستوى النواة طورتها جنرال إلكتريك لإطار التحكم في التوربينات الغازية والبخارية Mark V Speedtronic القديم. تعمل من خلال نواة التحكم المركزية R5، وتعمل هذه اللوحة متعددة الطبقات كعقدة تجميع بيانات رئيسية للقياسات عالية الدقة، حيث تقوم بتحجيم ومعالجة المدخلات الميدانية الخام قبل نقلها إلى محللات منطق النظام. تستخدمها مرافق الطاقة، ومصافي البتروكيماويات، ومحطات التشغيل الميكانيكي الثقيلة لمراقبة الملفات الحرارية الحساسة، وحلقات التيار متعددة القنوات، ومؤشرات الاستقرار الميكانيكي الدوراني. من خلال توحيد إشارات الحقل متعددة المصادر في هيكل ناقل موحد، تضمن اللوحة سلوكًا متوقعًا للحاكم، وتحمي التوربينات الدوارة الثقيلة من الصيد المفاجئ أو التعب الحراري، وتقلل من فترات التوقف غير المخطط لها في المنشآت الصناعية الثقيلة.

الدوائر المعمارية ورسم خرائط الإشارة

الهندسة الهيكلية للوحة DS200TCCAG1BAA تدمج منطق المعالجة الدقيقة المنفصل مع دوائر فرعية متعددة الوظائف للاكتساب.

• منطق المتحكم الدقيق المدمج: يتميز بمعالج Intel 80196 مدمج ينفذ خوارزميات معالجة الإشارة المستقلة، ويقوم بتحجيم البيانات الميدانية الخام محليًا باستخدام تعليمات محفوظة داخل كتل ذاكرة قابلة للبرمجة والكتابة PROM قابلة للإزالة.

• بنية المراقبة الحرارية: تدمج دوائر إثارة RTD المخصصة وحسابات تعويض الوصلة الباردة. تراقب تغيرات مقاومة RTD عبر موصلات JCC وJDD أثناء ترجمة إشارات الثرموقبل عبر واجهة لوحة طرفية TBQA.

• إدارة حلقة التيار الديناميكية: يستخدم مقاومات الحمل المدمجة عبر مسار موصل JBB لتحويل تيارات محولات 4-20 مللي أمبير الواردة إلى خطوات جهد قابلة للقراءة، بينما يزود في الوقت نفسه مخرجات تيار 4-20 مللي أمبير منظمة عبر موصل JAA لتشغيل الأجهزة البعيدة.

• قياس بيانات عمود التوربين: يستضيف أنظمة فرعية متخصصة لمراقبة العمود تتابع باستمرار الجهد الكهربائي وتسرب التيار عبر عمود التوربين، مما يوفر بيانات حيوية عن تدهور العزل إلى محرك الإدخال/الإخراج المركزي عبر ناقل 3PL.

معاملات الأجهزة ومؤشرات التشغيل

الأسئلة الشائعة حول التشخيص الفني

ما هي الوظائف الأساسية للقفزات المادية J1 وJP2 وJP3 على اللوحة؟

يُتحكم في حالة تشغيل منفذ البرمجة التسلسلي المحلي RS232 بواسطة القفزة J1. تقوم القفزة JP2 بتعطيل مذبذب الساعة المدمج على اللوحة، وهو أمر ضروري أثناء اختبارات المعيار واختبارات الطاولة على مستوى البطاقة. القفزة JP3 هي وصلة اختبار مخصصة للمصنع ويجب أن تبقى في موقعها الافتراضي في المصنع أثناء عمليات التوربين العادية.

كيف يتم ربط واجهة مساحة عمل المشغل فعليًا بدوائر المعالجة على هذه اللوحة؟

يرتبط واجهة المشغل (المعينة بـ ) بلوحة DS200TCCAG1BAA باستخدام بطاقة المحطة الوسيطة CTBA. تثبت بطاقة CTBA مسارات إشارة 4-20 مللي أمبير، وتتصل بلوحة TCCA عبر رؤوس الإخراج JAA والإدخال JBB للسماح بتدفق بيانات العرض بسلاسة إلى شاشة HMI.

كيف توفق بطاقة TCCA بين منحنيات الاستجابة الحرارية المختلفة لتكوينات مزدوجات الحرارة أو RTD المتنوعة؟

تعتمد اللوحة على ثوابت تكوين الإدخال/الإخراج التي يديرها البرنامج بدلاً من تعديلات المكونات الثابتة. يدخل مهندسو الميدان معاملات المستشعر وأنواع المنحنيات المحددة في محرر تكوين الإدخال/الإخراج على محطة HMI. يقرأ المتحكم الدقيق الداخلي 80196 هذه السجلات الثابتة لضبط خوارزميات المعالجة لكل قناة.

بروتوكول الهندسة الميدانية والصيانة

• نقل PROM للبرامج الثابتة واحتياطات الكهرباء الساكنة:

  للحفاظ على التوافق الصحيح للبرمجيات عند تركيب بطاقة بديلة، يجب نقل وحدات PROM الأصلية من اللوحة المعطلة إلى الوحدة البديلة. استخدم مفك براغي مسطح لرفع كل طرف من الشريحة بالتساوي من المقبس، وضعها داخل كيس حماية من الكهرباء الساكنة. يجب على الأفراد ارتداء سوار تأريض ESD مناسب طوال هذه العملية لمنع تلف المنطق شبه الموصل الناتج عن الكهرباء الساكنة الكامنة.

• تأريض دروع الإشارات التناظرية وفصل الإشارات:

  يجب أن تستخدم جميع الاتصالات التناظرية التي تمر عبر الموصلات JAA وJBB وJCC وJDD موصلات ملتوية عالية الكثافة مع دروع. قم بتأريض دروع النحاس حصريًا عند شريط التأريض المخصص على لوحة المحطات. التأريض العائم أو التأريض المزدوج الطرفين يسبب حلقات جهد أرضي، مما يخلق تموجات كهربائية قد تفسد تقييمات درجة الحرارة الحساسة لمزدوجات الحرارة ومستشعرات RTD.

• قواعد إيقاف التشغيل وقيود الموصل المتبقي:

  افصل قابس توزيع الطاقة 2PL قبل إدخال بطاقة TCCA أو إخراجها من إطار النواة R5. التعامل مع الوحدة أثناء تشغيل اللوحة الخلفية يسبب ارتفاعات جهد عبر ناقل بيانات 3PL، مما يعرض الذاكرة لخطر التلف. بالإضافة إلى ذلك، الموصل JEE هو تصميم هيكلي متبقي؛ لا تقم بتوصيل أسلاك خارجية أو أدوات تصحيح إلى هذا الطرف أثناء العمليات العادية.
