حزمة إخراج منفصل GE Mark VIe IS220PDOAH1A

نظرة عامة على المنتج

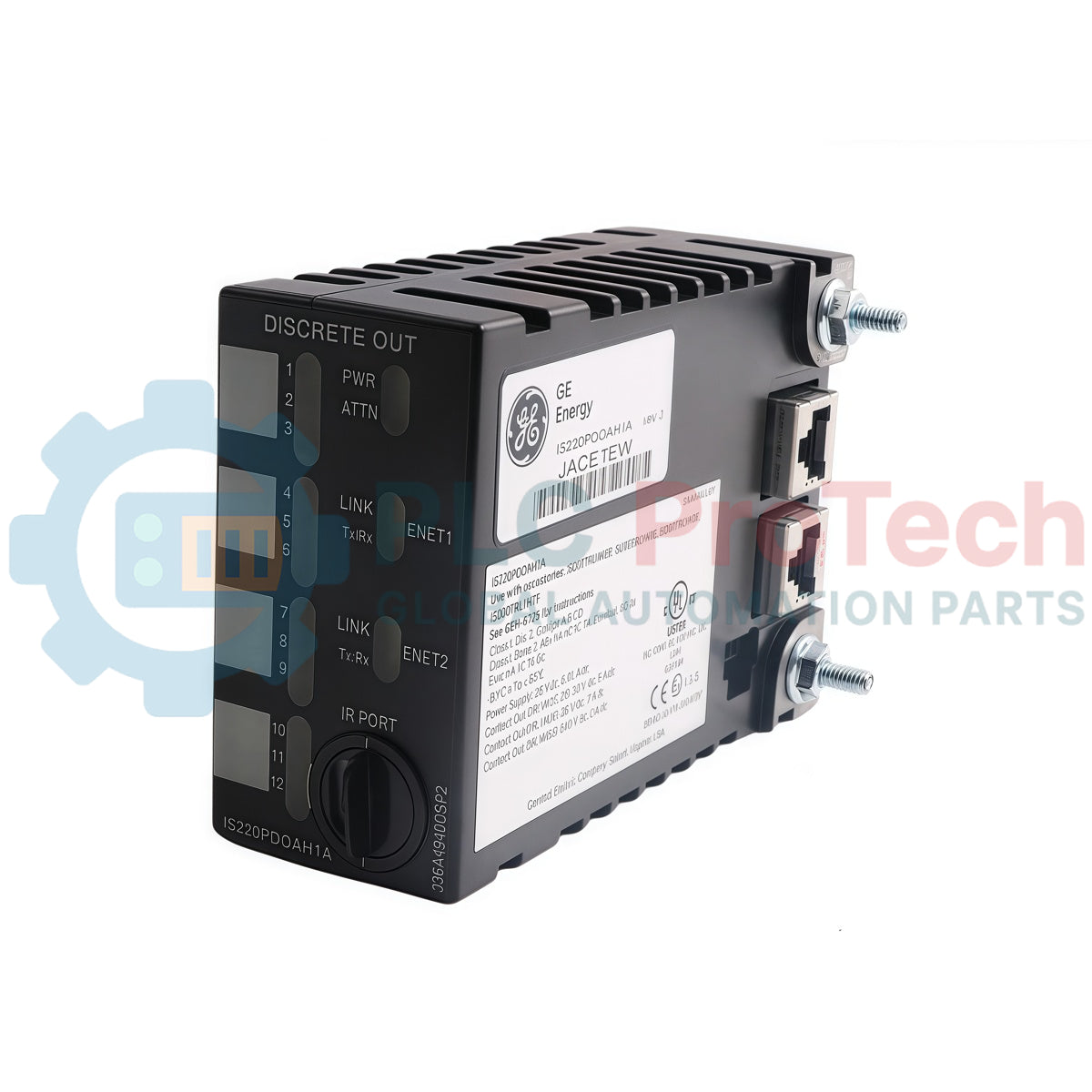

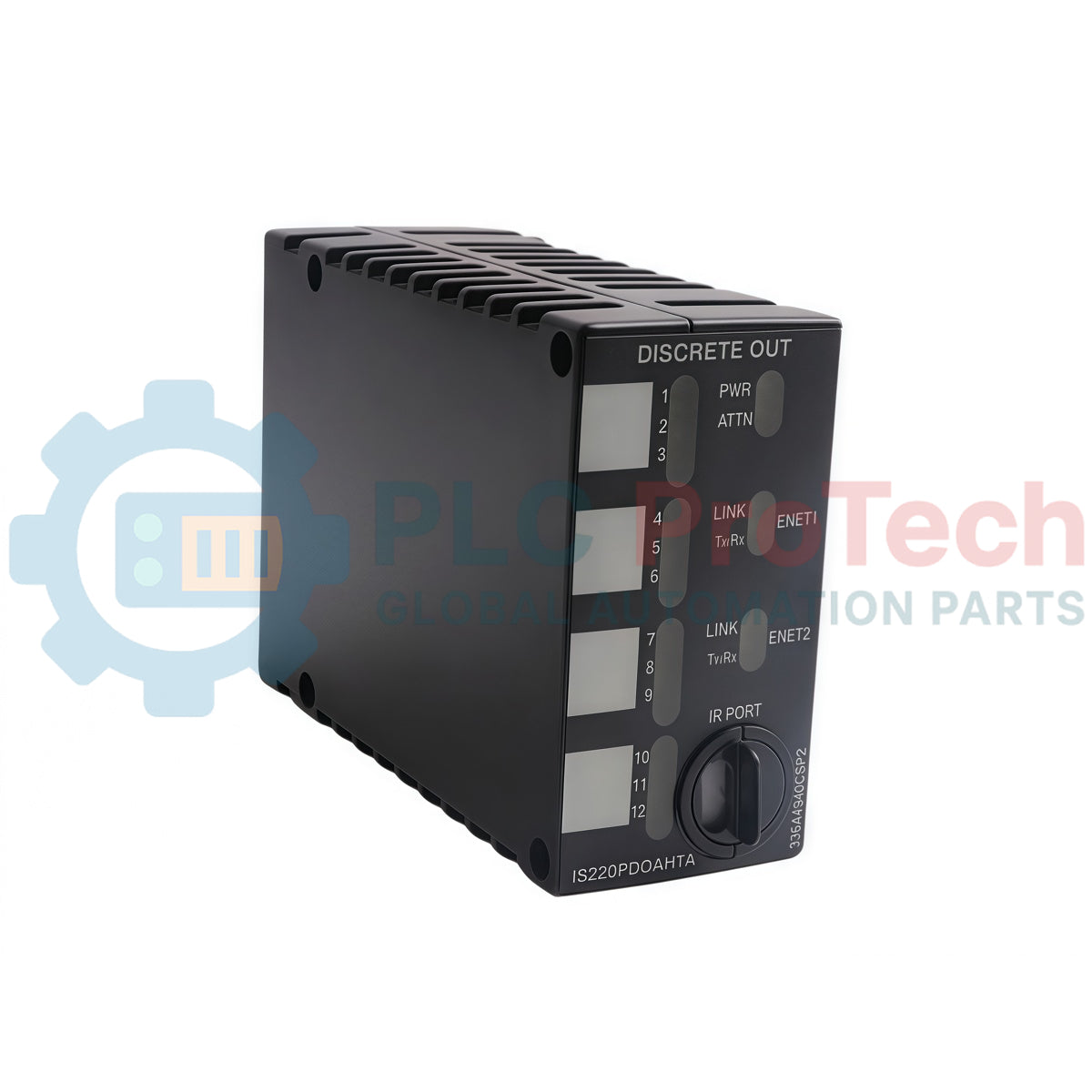

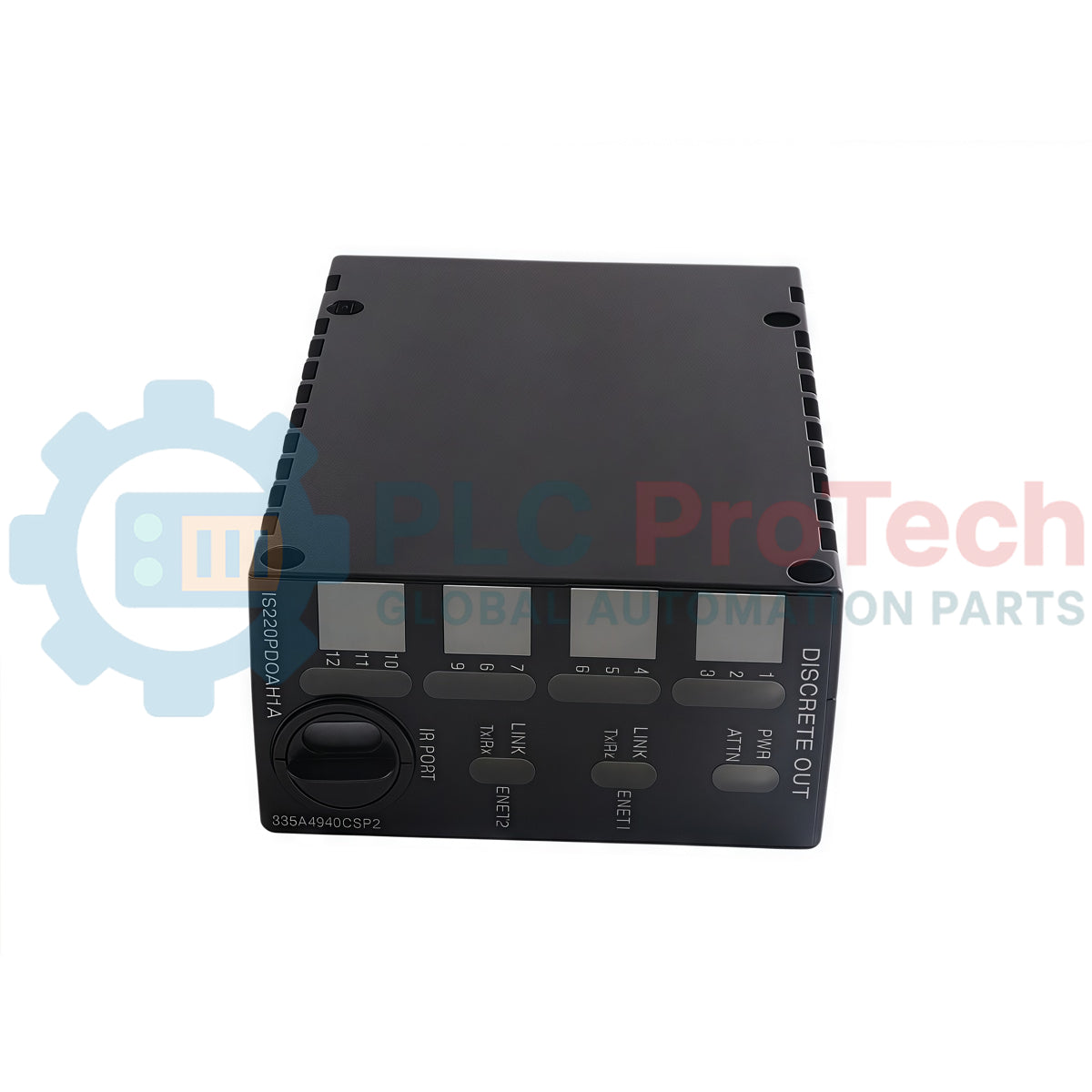

يعد IS220PDOAH1A (IS220PDOAH1A) وحدة تحكم صناعية دقيقة المعالجة عالية الموثوقية من تصنيع جنرال إلكتريك لهندسة التحكم الموزع Mark VIe . صُمم ليعمل كواجهة متقدمة من إيثرنت إلى الطرفيات الميدانية، حيث ينسق هذا المكون المخصص للإدخال/الإخراج منطق الأوامر في الوقت الحقيقي من العقد الأساسية للتحكم إلى الأجهزة الميدانية المنفصلة البعيدة. تعتمد المنشآت الحيوية للبنية التحتية للعمليات المستمرة — بما في ذلك محطات الطاقة ذات الدورة المركبة، وأنظمة التقطير في تكرير النفط، ومنشآت استخراج التعدين واسعة النطاق — على IS220PDOAH1A (IS220PDOAH1A) لإدارة تشغيل الصمامات الثنائية ومنطق فصل القواطع. من خلال دمج شريحة تنفيذ عالية السرعة مع تغذية راجعة شاملة لحالة الملف في حلقة مغلقة، يتحقق الموديل من تطابق المخرجات الخارجية مع رمز الأوامر الداخلي. هذا يقلل من تأخر الاتصال، ويرصد أعطال الملف الكهربائية فورًا، ويحمي بنشاط الآلات الثقيلة المكلفة من الإيقاف غير المتوقع وفترات التوقف غير المبرمجة للنظام.

الإطار المعماري وتوافق الطرفيات

توفر البنية التحتية للأجهزة الأساسية وروابط الاتصال ومسارات حماية الدوائر في جهاز IS220PDOAH1A تتبع إشارة مستقرة تحت متطلبات صناعية قاسية.

• تكرار شبكة إيثرنت مزدوجة: مزود بمنفذي RJ45 إيثرنت مزدوجين مصممين للعمل بالتزامن عبر شبكات إدخال/إخراج منفصلة، مما يؤسس شبكة اتصال موثوقة تسمح بتبديل تدفقات البيانات بسلاسة إذا حدث انقطاع في الشبكة الأساسية.

• التحقق من المرحل في حلقة مغلقة: يدير بنشاط ما يصل إلى اثني عشر قناة إخراج منفصلة فردية، وينفذ الأوامر مع التحقق من سلامة الإخراج من خلال خطوط تغذية راجعة مباشرة لحالة الأجهزة تعود من لوحة التوصيل الطرفية.

• عزل الطاقة الذكي: يتميز بدائرة قفل تمكين الإخراج المخصصة التي تحافظ على جميع الخطوط الرقمية الاثني عشر في حالة مفتوحة ومقطوعة أثناء بدء تشغيل اللوحة الأولي، مما يمنع التبديل الميداني غير الآمن قبل اجتياز جميع اختبارات المعالج الداخلية.

• واجهة طرفية شاملة: تدمج قابس ميكانيكي DC-37 متين يتوافق مباشرة مع ست كتل طرفية إخراج منفصلة محددة، متناسقة بسلاسة مع لوحات المرحلات الحالة الصلبة القياسية (SRLY وTRLYH1B، C، D، F) أو الأنواع الكهرومغناطيسية المتخصصة (TRLYH1E).

• حماية تبديل ساخنة ضد التيار المفاجئ: مصممة بدائرة بدء تشغيل ناعمة نشطة مدمجة على سكة طاقة 28 فولت تيار مستمر الداخلية، مما يسمح لفنيي الصيانة بسحب أو توصيل اللوحة أثناء التشغيل دون إدخال تيارات عابرة إلى ناقل اللوحة المشترك.

مؤشرات الأداء والحدود البيئية

أسئلة شائعة حول دورة حياة النظام والتشخيص

ما الفرق الوظيفي بين استخدام المرحلات الحالة الصلبة مقابل المرحلات الكهرومغناطيسية مع هذه اللوحة؟

يعتمد الاختيار كليًا على نموذج لوحة الطرف السفلي المختارة في ToolboxST. الاتصال بتكوينات TRLYH1B أو C أو D أو F يوجه اثني عشر مخرج PDOA إلى مرحلات الحالة الصلبة، مما يحسن أوقات الدورات عالية السرعة. اقتران الوحدة بلوحة طرف TRLYH1E يحول مسارات المخرج إلى مرحلات تلامس كهرومغناطيسية متينة، مما يوفر حواجز عزل متينة للتبديل الحثي عالي الجهد والثقيل.

كيف يفسر المشغلون حالة الفشل باستخدام أربعة مصابيح LED خارجية على الهيكل؟

توفر مصابيح LED الأربعة الخارجية لقطات تشخيصية في الوقت الحقيقي دون الحاجة لاستجواب النظام. تشير أضواء الطاقة والانتباه إلى صحة اللوحة الداخلية أثناء بدء التشغيل، بينما تتتبع مؤشرات TxRx وLink حركة الحزم عبر منافذ الإيثرنت الاحتياطية. إذا اكتشفت التشخيصات الداخلية فشل مكون، يتغير مؤشر الانتباه، مما يسمح للفنيين بفحص الأعطال قبل سحب اللوحة من الخدمة.

هل يمكن لـ IS220PDOAH1A التعامل مع استبدال كامل للأجهزة بينما تظل خزانة التحكم المحيطة نشطة؟

نعم. تتضمن الوحدة دائرة بدء تشغيل ناعمة داخلية تدير تدفق التيار عند إعادة توصيل خط الطاقة ذو الثلاثة دبابيس. تتيح هذه الميزة لفنيي الميدان إجراء استبدال مكونات أثناء تشغيل لوحة التوصيل النشطة، مما يمنع انخفاض الجهد على مصدر 28 فولت تيار مستمر المشترك الذي قد يؤثر على حزم الإدخال/الإخراج المجاورة.

دليل الهندسة والتركيب

• محاذاة الحامل الميكانيكي وتخفيف إجهاد الموصل:

  عند توصيل IS220PDOAH1A مباشرة على موصل لوحة التوصيل المخصصة له، قم بتثبيت الهيكل باستخدام المسامير الملولبة المدمجة الموجودة بجانب واجهات RJ45. اضبط حامل تركيب الوحدة لإزالة أي قوة زاوية قائمة على دبابيس واجهة DC-37. يضمن هذا المحاذاة الميكانيكية تقليل الإجهاد الهيكلي على وصلات اللحام السطحية خلال فترات التشغيل الطويلة.

• بروتوكولات تخطيط مسارات كابلات الشبكة الاحتياطية:

  عند تنفيذ تصميم شبكة إدخال/إخراج احتياطية، قم بتوصيل خط الإيثرنت من وحدة التحكم الأساسية إلى المنفذ ENET1، وربط خط شبكة التحكم المساعد بالمنفذ ENET2. قم بتوجيه هذين الخطين عبر مسارات منفصلة في قنوات الأسلاك باللوحة لمنع انقطاع جميع روابط البيانات إلى الوحدة بسبب حريق موضعي في صينية الكابلات أو فشل ميكانيكي.

• إرشادات تدفق الهواء في الحاوية والتباعد البيئي:

  يتميز وحدة PDOA بهيكل من الألمنيوم مزود بفتحات تهوية مصمم للتبريد بالتوصيل السلبي ضمن نطاق تشغيل بيئي من -20 إلى +55 درجة مئوية. حافظ على فجوة تهوية مفتوحة لا تقل عن 3 سم حول فتحات التهوية الخارجية لضمان تدفق الهواء دون عوائق. قم بفحص بيئة الخزانة بشكل دوري لمنع تراكم الجسيمات الكثيفة التي قد تعزل الهيكل وتتسبب في إجهاد حراري موضعي.
