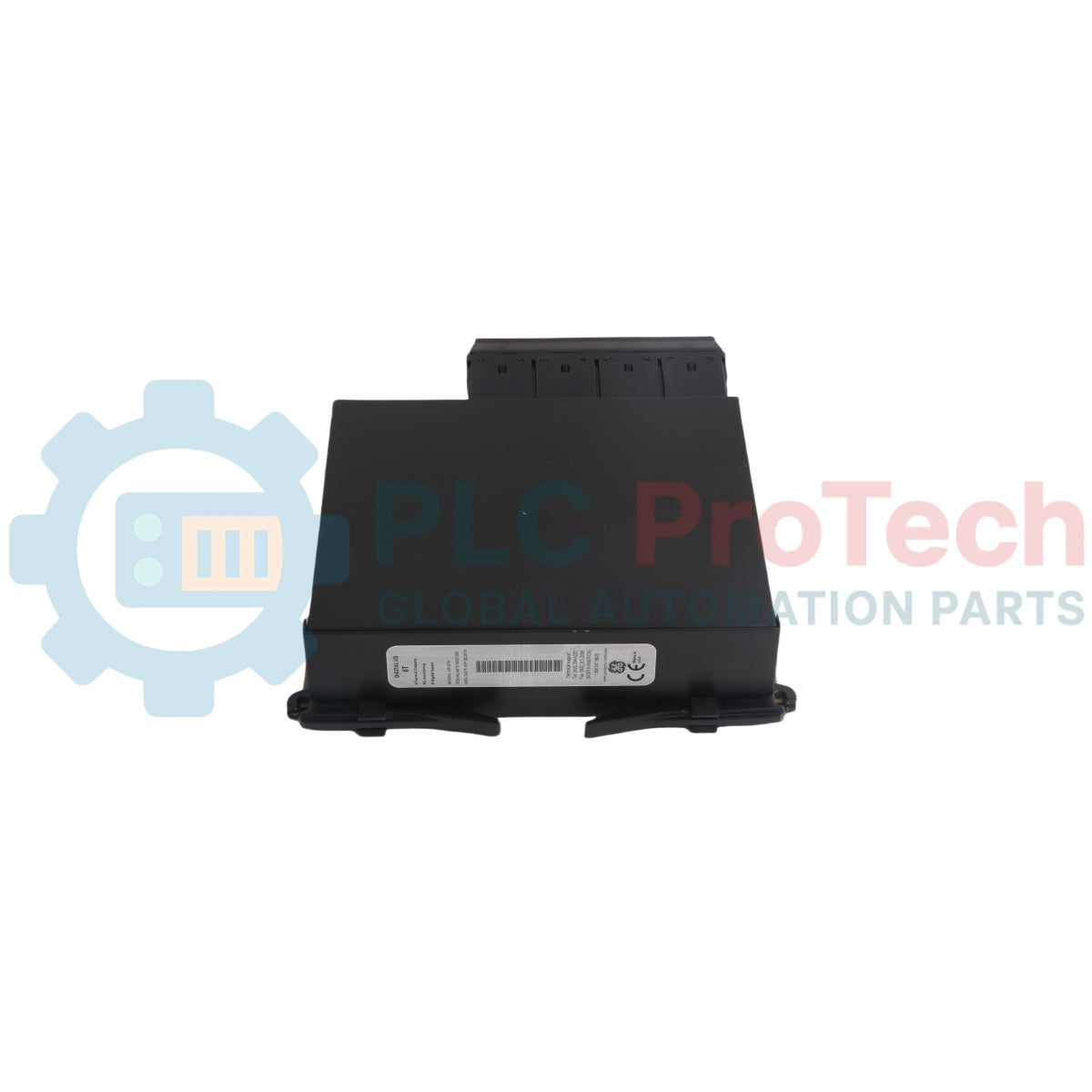

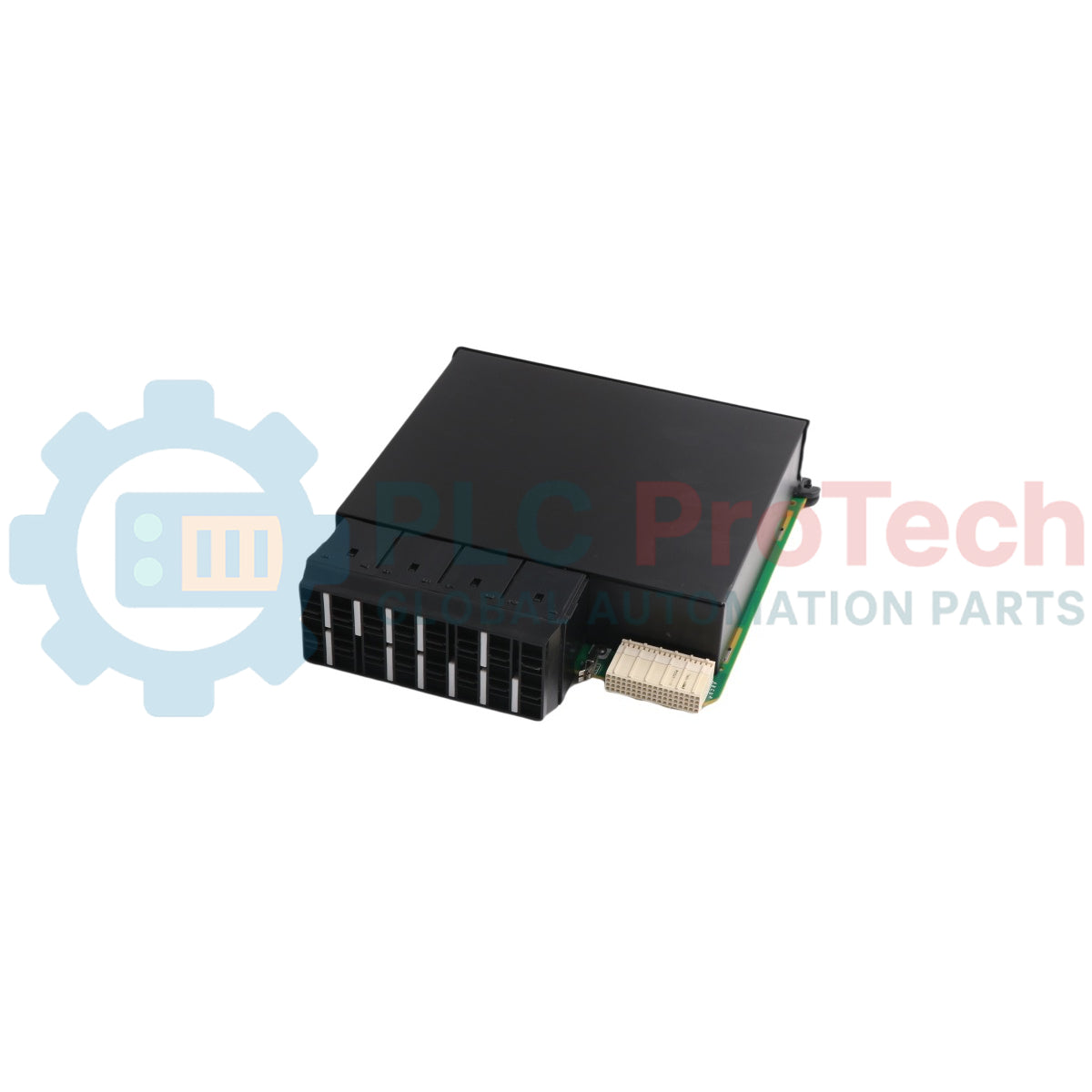

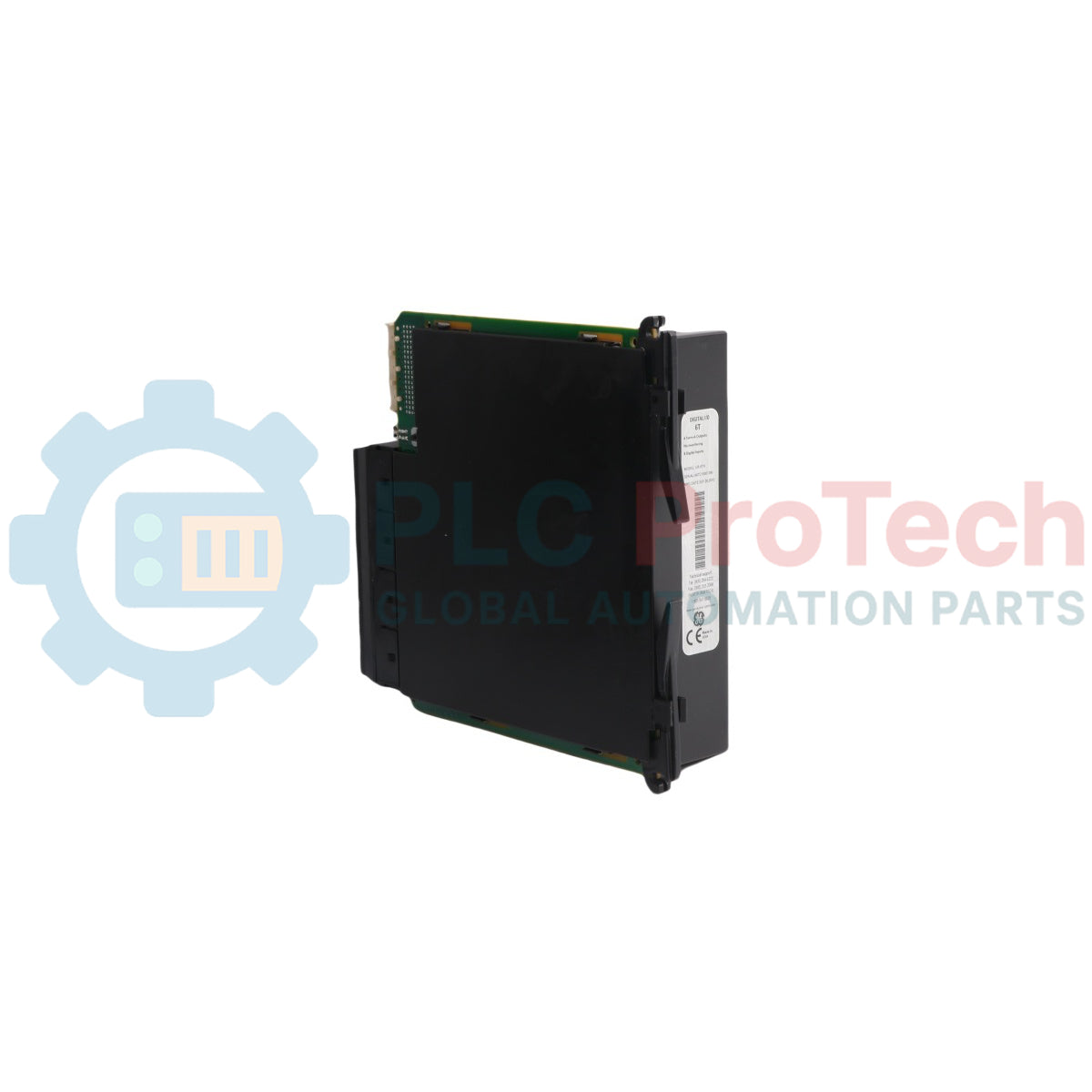

وحدة الإدخال/الإخراج الرقمية للمرحل الشامل Series UR-6TH من GE Multilin

الوصف

يعمل UR-6TH (UR6TH) بوصفه وحدة إدخال/إخراج رقمية عالية الكثافة، مصممة لمنصة المرحلات الشاملة (UR) من GE Vernova Multilin. تتكامل وحدة توسيع الأجهزة هذه مباشرةً مع هياكل UR المعيارية القياسية - مثل مرحلات الحماية F60 وL90 وG60 وB30 - لتنفيذ منطق التعشيق السريع وتوزيع القياسات عن بُعد عبر المحطات الفرعية الكهربائية وأنظمة الطاقة الصناعية الثقيلة. وتتميز بمزيج مدمج من 8 مدخلات تلامس و4 مخرجات Form-A، محسن خصيصًا لتشغيل أوامر التحكم عالية السرعة.

تعمل المخرجات الرقمية Form-A دون مراقبة داخلية للتلامسات، مستفيدةً من تصميم ميكانيكي متقدم لتحقيق مدة استجابة تقل عن 4 ms. ويجعل ملف التبديل فائق السرعة هذا الجهاز مناسبًا للغاية للنشر داخل دوائر تشغيل قواطع الدائرة الرئيسية، حيث يكون قطع القوس الكهربائي فورًا وتنفيذ تسلسل الحماية أمرين إلزاميين. وبالعمل ضمن بنية البرامج الثابتة الأصلية للمرحل المضيف، تُدار مسارات الإدخال والإخراج المحلية ديناميكيًا عبر وصلات اللوحة الخلفية الداخلية باستخدام برنامج EnerVista UR Setup لأتمتة تعيين التسلسلات وتقليل المساحة التي تشغلها توصيلات لوحات التحكم المساعدة المادية.

الميزات

• مخرجات Form-A عالية السرعة: مزود بـ 4 تلامسات Form-A غير مراقبة تحقق سرعة استجابة فائقة تقل عن 4 ms لتطبيقات التشغيل المباشر للقواطع.
• اكتساب كثيف للإشارات: يضم 8 مدخلات مستقلة للتلامس لالتقاط تغيّرات الحالة المنفصلة من معدات الطاقة المساعدة.
• تكامل برمجة FlexLogic: يتيح تعيين جميع المدخلات الثمانية والمخرجات الأربع بالكامل داخل محرر FlexLogic الداخلي، لأتمتة مخصصة، وتشغيل آلي للحماية من زيادة التيار، ومخططات الحجب الخارجية.
• تصميم تقليل التوصيلات السلكية المباشرة: يقلل بشكل كبير من البنى المعقدة للتوصيلات السلكية الثانوية داخل خلايا لوحات المحطات الفرعية التقليدية، من خلال تركيز النقاط الرقمية محليًا.
• توافق مرن مع الجهد: يدعم جهود التحكم القياسية للتيار المستمر في التطبيقات الصناعية، بدءًا من 24V DC وحتى 250V DC، وفقًا للتهيئة النهائية للنظام.

التطبيقات

• دوائر التشغيل المباشر لقواطع الدائرة عالية السرعة (Trip).
• شبكات التشابك والإشارات الآلية لمعدات المحطات الفرعية.
• توسعات نقاط الإدخال/الإخراج الرقمية لمرحلات Multilin UR Series (F60 وL90 وG60 وB30).
• أنظمة إدارة الطاقة الصناعية الموزعة التي تتطلب تعيينًا مخصصًا للمنطق.

المواصفات الفنية

إرشادات التركيب

التحقق من توافق العتاد

عند استبدال البطاقات المعيارية أو ترقيتها داخل نظام مرحل نشط، تأكد من توافق مواصفات وحدة الإدخال/الإخراج الجديدة بالكامل مع جيل وحدة المعالجة المركزية للمرحل المضيف ونوع الهيكل. تختلف بطاقات الإدخال/الإخراج في Universal Relay اختلافًا كبيرًا في توزيع الميزات، مثل تضمين مراقبة نقاط التلامس أو عدم تضمينها. قارن دائمًا رمز الطلب الأبجدي الرقمي الكامل المطبوع على لوحة اسم المرحل الرئيسية، وتحقق من فتحة البطاقة المادية المستهدفة (عادةً الفتحات G وH وM وN وP وU وW) قبل تركيب العتاد.

عزل الطاقة قبل التركيب

• افصل تمامًا مصدر الطاقة المساعد الرئيسي AC/DC الذي يغذي وحدة المرحل المضيف Universal Relay.
• اعزل جميع حلقات التيار والجهد وإطلاق قواطع الدائرة الخارجية المنتهية عند كتل أطراف التوصيل الميدانية الخارجية، أو اقفلها ميكانيكيًا، لتجنب تشغيل القاطع الميداني عرضيًا أثناء إجراء الاستبدال.
• ثبّت سوار تفريغ كهرباء ساكنة (ESD) بإحكام، وصِله بنقطة تأريض أرضية فعلية تم التحقق منها لحماية المعالجات الدقيقة الداخلية من التلف الناتج عن الكهرباء الساكنة.

استخراج الوحدة التالفة

1. وصّل جهاز كمبيوتر بالمرحل ونفّذ نسخة احتياطية كاملة للمعلمات عبر برنامج EnerVista UR، مع حفظ التهيئة الحالية كملف .urs.
2. فكّ مثبتات تثبيت اللوحة الأمامية المادية الموجودة عند الزاويتين الخارجيتين العلوية والسفلية لإطار فتحة الإدخال/الإخراج المستهدفة باستخدام مفك براغي مناسب.
3. أمسك مقابض الاستخراج السوداء المدمجة بإحكام واسحب الوحدة إلى الخارج في مسار مستقيم ومنتظم لفصل اللوحة عن مجموعة ناقل لوحة التوصيل الخلفية.

إدخال وحدة UR-6TH الجديدة

1. ضع الحافتين الجانبيتين العموديتين لبطاقة الدائرة الجديدة UR-6TH داخل مساري التوجيه البلاستيكيين المصبوبين لفتحة الهيكل الفارغة.
2. أدخل الوحدة بسلاسة في تجويف الفتحة الفارغ حتى تستقر الواجهة الأمامية الخارجية بمحاذاة الوحدات الهيكلية المجاورة.
3. طبّق ضغطًا أفقيًا ثابتًا ومتمركزًا على حواف الواجهة الأمامية للتأكد من استقرار الموصل الخلفي متعدد السنون بالكامل في قابس لوحة التوصيل الخلفية.
4. أحكم ربط مسماري تثبيت اللوحة العلوي والسفلي لتوفير الثبات الميكانيكي واستكمال حلقة تأريض الهيكل الإلزامية.

التشغيل التجريبي بعد التثبيت

1. أعد توصيل توزيع الطاقة المساعدة للنظام بوحدة الطاقة الأساسية في هيكل المرحّل.
2. راقب إجراء الاختبار الذاتي الآلي عبر شاشة الواجهة الأمامية ذات البلورات السائلة؛ وتأكد من عدم تفعيل أي تنبيهات HARDWARE MISMATCH أو أعلام أعطال الفتحات الحرجة.
3. اتصل عبر حزمة برامج EnerVista، وانتقل إلى Status -> Hardware Configuration، وتحقق من أن النظام يتعرّف بشكل صحيح على كتلة الأجهزة الجديدة UR-6TH قبل استعادة التشغيل المباشر لحلقات فصل الإدخال/الإخراج الخارجية.

الأسئلة الشائعة

ما النوع المحدد لنقاط التلامس التبديلية المتوفرة على قنوات الخرج؟

تحتوي الوحدة على 4 مخارج من نوع Form-A، وهي نقاط تلامس أحادية القطب-أحادية الرمية، مفتوحة عادةً (SPST-NO). صُممت هذه المخارج من دون مكونات داخلية لمراقبة التيار أو الجهد، لزيادة سرعة التبديل إلى أقصى حد وتقليل تأخيرات الاستجابة إلى أقل من 4 ms، مما يجعلها ممتازة لتوجيه فصل القواطع مباشرةً.

هل يمكن وضع هذه الوحدة في أي فتحة داخل هيكل Universal Relay؟

لا، يجب وضع هذه الوحدة تحديدًا في فتحات الإدخال/الإخراج الرقمية القياسية المخصصة. وهي الفتحات G وH وM وN وP وU أو W ضمن بنية هيكل Universal Relay القياسية، وذلك بحسب كيفية تعيين رمز التكوين الأساسي الخاص بك.

ماذا يحدث إذا لم يتطابق جيل أجهزة الوحدة مع هيكل المرحّل المضيف؟

 إذا حدث تعارض في جيل الأجهزة بين البطاقة المُدخلة حديثًا ووحدة المعالجة المركزية القديمة أو البرنامج الثابت للوحة التوصيل الخلفية، فستُفعّل الواجهة الأمامية لوحدة Universal Relay مؤشر عطل حرج وتُظهر حالة HARDWARE MISMATCH، مما يمنع تنفيذ البرامج التشغيلية حتى يتم توحيد الوحدات.
