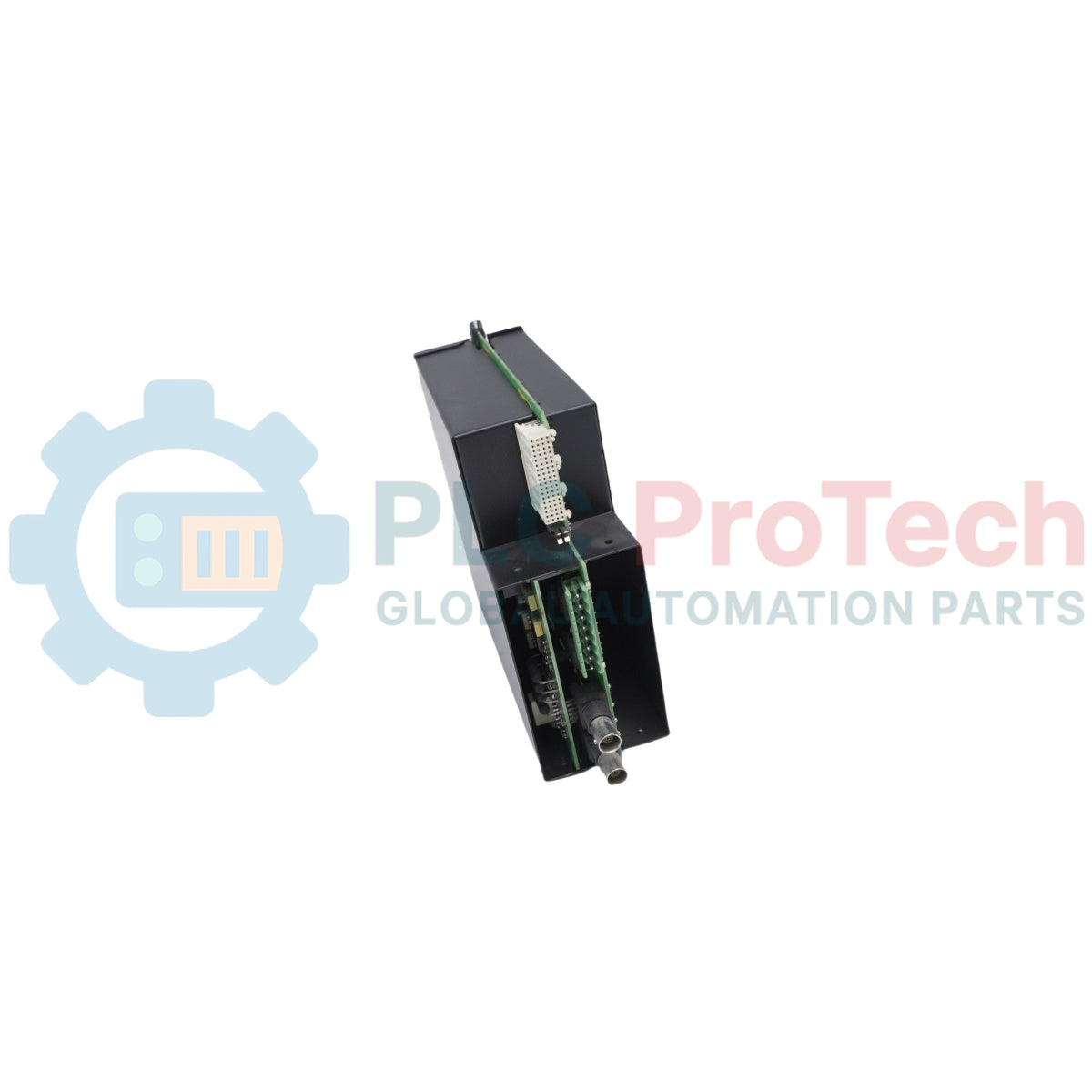

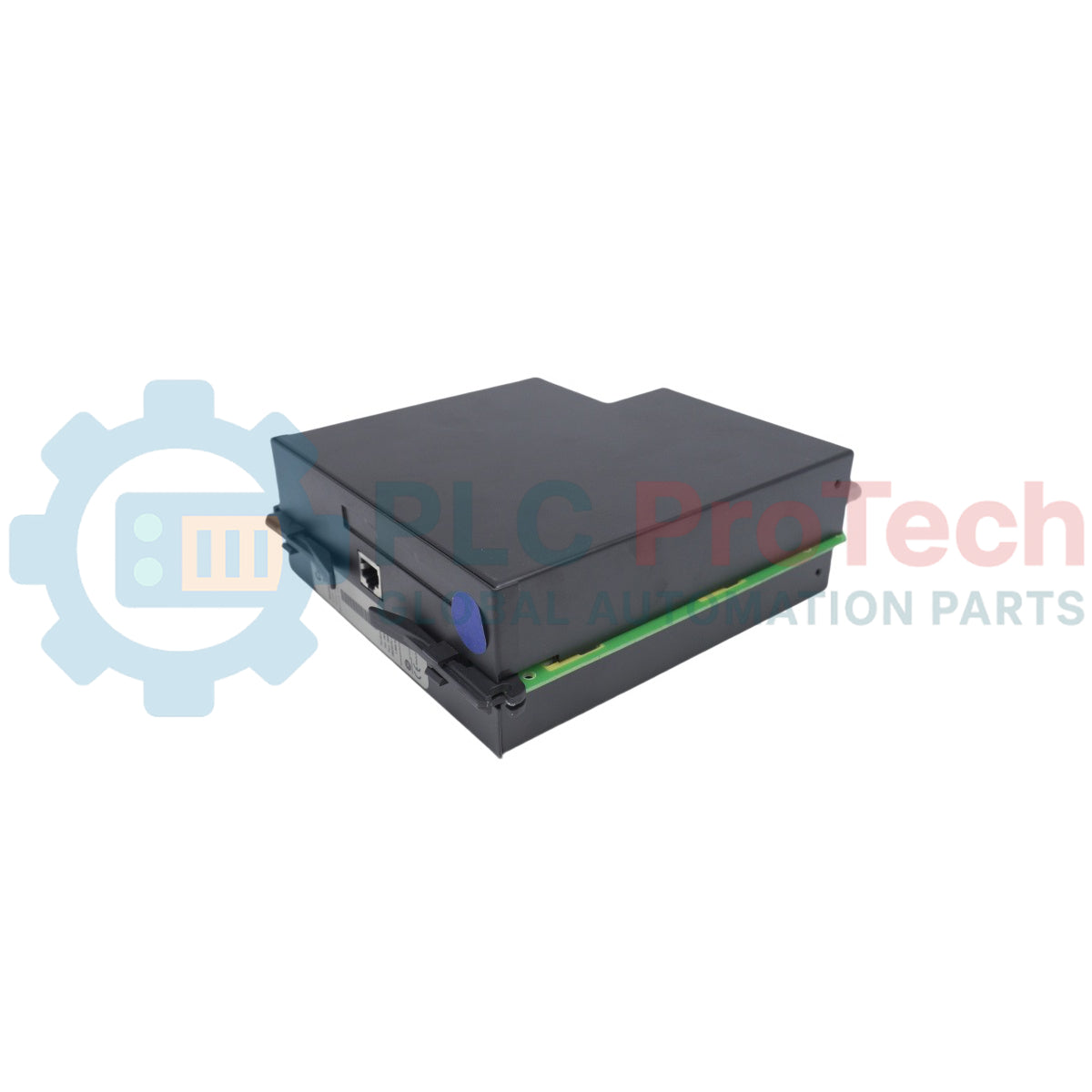

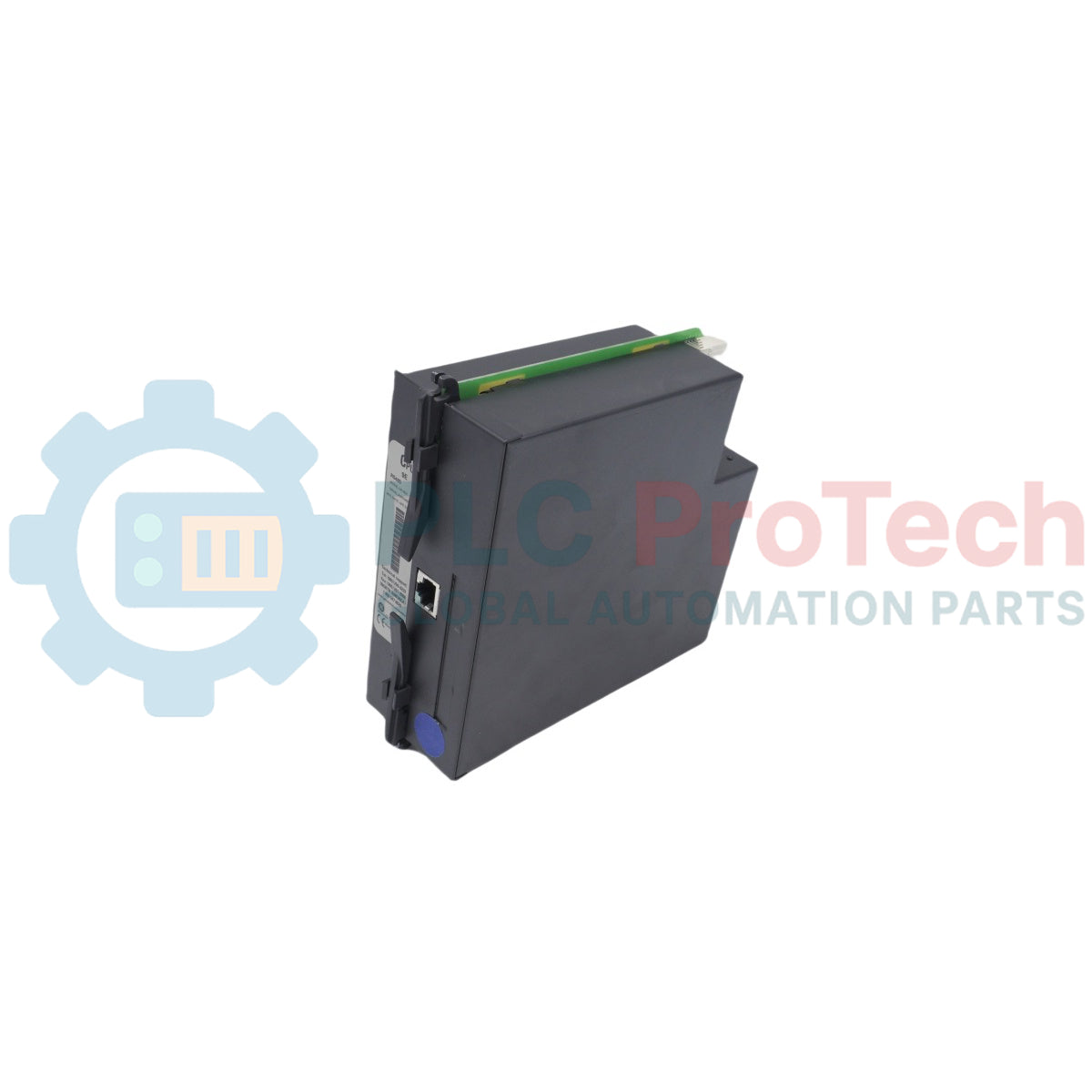

وحدة معالجة مركزية GE Multilin UR-9EH

الوصف

يُعد UR-9EH وحدة معالجة مركزية (CPU) عالية الأداء، صُممت لمنصات الحماية Multilin Universal Relay (UR) Series من GE Vernova. وتعمل بوصفها مركز المعالجة الأساسي للمرحل، إذ توفر البنية التحتية الجوهرية اللازمة لتنفيذ خوارزميات الحماية الرياضية، وتكوينات البوابات المنطقية، وعناصر التحكم في التثبيت، وعمليات التوقيت التي تستغرق أقل من ميلي ثانية.

يندرج UR-9EH ضمن معمارية وحدات المعالجة المركزية المتقدمة من السلسلة 9E–9S، ويوفر مسارًا موحدًا لترقية بطاقات التحكم القديمة أو المتقادمة أو غير العاملة أو استبدالها داخل أنظمة هياكل UR الحالية. تتميز الوحدة بواجهات منافذ إيثرنت مدمجة للحفاظ على اتصال سريع وحتمي عبر مستويات التحكم في المحطة الفرعية. ومن خلال دعمها الأصلي لطبولوجيات الاتصال القوية إلى جانب الأنظمة الفرعية المتقدمة للتشخيص الداخلي، تضمن توافق النظام الكامل مع تكوينات المرحلات الوقائية المهمة مثل B30 وL90 وM60.

الميزات

• تحسين الموارد عبر التحكم في فحص الخادم: يمكن تعطيل وظيفة "Server Scanning" المدمجة ضمن بيئة البرنامج الثابت للتخلص من أعباء معالجة IEC 61850 غير الضرورية، مما يزيد من توافر قدرة وحدة المعالجة المركزية لحلقات الحماية الأساسية.
• تكامل اللوحة الخلفية بالتوصيل والتشغيل: تهيئ تلقائيًا معلمات البيانات الأساسية ومنطق التطبيق الأساسي ومنافذ الاتصال الفعلية فور تركيبها في اللوحة الخلفية UR.
• تكامل الشبكات المتقدم: تتميز بمنافذ إيثرنت مدمجة تدعم طبولوجيات اتصال زائدة عن الحاجة وبروتوكولات مزامنة زمنية عالية الدقة.
• وسائط التكوين المزدوجة: تتيح تعديل جميع المعلمات وتتبع التشخيصات باستخدام واجهة لوحة المفاتيح الأمامية أو بيئات البرامج عن بُعد.

التطبيقات

• ترقيات منطق المعالجة المركزي للمرحلات العالمية Multilin الحالية Multilin Universal Relays (B30 وL90 وM60 وغيرها)
• شبكات أتمتة المحطات الفرعية التي تستخدم معماريات IEC 61850
• استبدال بطاقات التحكم المعطلة أو المتدهورة في شبكات الحماية ذات الأهمية الحرجة للمهام.

المواصفات الفنية

إرشادات التركيب

⚠️ قاعدة الاستبدال الحرجة: تفرض General Electric قواعد صارمة لمطابقة أجيال الأجهزة. يجب إقران وحدة معالجة مركزية من الجيل الجديد مثل UR-9EH فقط بوحدات CT/VT من الجيل الجديد داخل الهيكل. يؤدي خلط بطاقات الاستشعار التناظرية من الجيل الأقدم مع معالجات سلسلة 9E الأحدث إلى تفعيل أقفال فورية من نوع عدم تطابق الأجهزة أو خطأ DSP على اللوحة الأمامية. تحقّق دائمًا من عمر تصنيع وحدات الهيكل المتبقية قبل تركيب البطاقة.

إجراءات ما قبل التركيب

• اعزل هيكل المرحّل الشامل بالكامل عن جميع خطوط النقل الفرعية أو التوزيع ذات الجهد العالي.
• افصل جميع مصادر التغذية الكهربائية المساعدة الثانوية.
• ارتدِ سوار معصم مؤرضًا للحماية من التفريغ الكهروستاتيكي (ESD) لتجنب إتلاف المعالجات الدقيقة الداخلية.
• أنشئ نسخة احتياطية من ملفات تهيئة المرحّل الحالية (.urs) عبر برنامج EnerVista من خلال منافذ الشبكة، إذا كانت وحدة المعالجة المركزية الأقدم لا تزال تعمل جزئيًا.

إزالة الوحدة المعطلة

1. فك براغي تثبيت الوحدة الموجودة في الجزء الخارجي العلوي والسفلي من فتحة وحدة المعالجة المركزية (عادةً الفتحة F في معظم هياكل UR القياسية).
2. اسحب مقابض استخراج الوحدة إلى الخارج بسلاسة لفصل البطاقة عن موصلات اللوحة الخلفية.

إدخال UR-9EH

1. حاذِ الأدلة البلاستيكية الموجودة على بطاقة الدائرة UR-9EH مع مجاري التوجيه المفتوحة داخل فتحة الهيكل الشاغرة.
2. أدخل الوحدة بشكل مستقيم في الفتحة حتى تستقر اللوحة الأمامية بمحاذاة الإطار المحيط تمامًا.
3. اضغط بقوة على الحواف لضمان قفل الموصل الخلفي متعدد السنون بالكامل في اللوحة الخلفية.
4. ثبّت مسماري التثبيت العلوي والسفلي وأحكم ربطهما لضمان تلامس التأريض الميكانيكي. ملاحظة: تعتمد وحدات المعالجة المركزية على التأريض الميكانيكي القياسي للهيكل، ولا تتطلب أسلاك أرضي مستقلة ومخصصة للحماية من زيادة الجهد.

التشغيل والتجهيز بعد التثبيت

1. أعد توصيل الطاقة المساعدة بوحدة مزود الطاقة في هيكل UR.
2. راقب مسار الاختبار الذاتي على شاشة العرض البلورية السائلة في اللوحة الأمامية، وتحقق من عدم ظهور أي من مؤشرات HARDWARE MISMATCH أو DSP ERROR أو WRONG TRANSCEIVER.
3. وصّل كابل Ethernet أو كابلًا تسلسليًا لربط الكمبيوتر الذي يشغّل منصة EnerVista، وذلك لتحميل معلمات البرنامج الثابت الخاصة بالتطبيق وملفات تعريف الحماية.

الأسئلة الشائعة

ما أهمية ميزة فحص الخادم في هذه الوحدة؟

يمكن تعطيل ميزة "فحص الخادم" المدمجة عمدًا من داخل إعدادات البرنامج الثابت. ويؤدي ذلك إلى تحرير قدر كبير من موارد المعالج الداخلية لتخطيطات النشر في المحطات الفرعية التي لا تستخدم وظائف العميل/الخادم الكاملة وفق IEC 61850 أو لا تتطلبها، مع إعادة تخصيص الموارد لإجراء حسابات أساسية أخرى.

ماذا يحدث إذا أقرنت UR-9EH ببطاقات استشعار تماثلية أقدم؟

 تؤدي محاولة إقران هذا المعالج من سلسلة 9E ببطاقات استشعار CT/VT من أجيال سابقة إلى تعارض فوري في البنية. وسيطلق مرحل المضيف قفلًا مستمرًا بسبب عدم تطابق الأجهزة أو خطأ DSP على الشاشة الأمامية، ما يوقف عمليات الحماية إلى أن تتوافق أجيال الأجهزة.

هل تتطلب وحدة المعالجة المركزية هذه سلك تأريض خارجيًا مخصصًا؟

لا، لا يلزم وجود أسلاك أرضي مستقلة ومخصصة للحماية من زيادة الجهد لهذه الوحدة. تحقق الوحدة تأريضًا كافيًا بالكامل من خلال نقاط تلامس التأريض الميكانيكية للهيكل، بمجرد إحكام ربط مسماري تثبيت اللوحة الأمامية العلوي والسفلي بمحاذاة الإطار المحيط.
