لوحة المعالج الدقيق Mark IV من General Electric، الطراز DS3800HMPJ1A1D

الوصف

إن لوحة الدوائر المطبوعة بالمعالج الدقيق General Electric DS3800HMPJ1A1D مُصنَّفة تحت الاختصار الوظيفي HMPJ، وتندرج ضمن تجميعة المجموعة 1 في سلسلة أنظمة التحكم بالتوربينات Mark IV Speedtronic. صُممت اللوحة للعمل ضمن معماريات التحكم بالتوربينات ذات التكرار المعياري الثلاثي (TMR)، التي تتضمن معالجات مكررة تصوّت على المدخلات لتعظيم وقت التشغيل وسلامة التحكم في توربينات الغاز والبخار الصناعية.

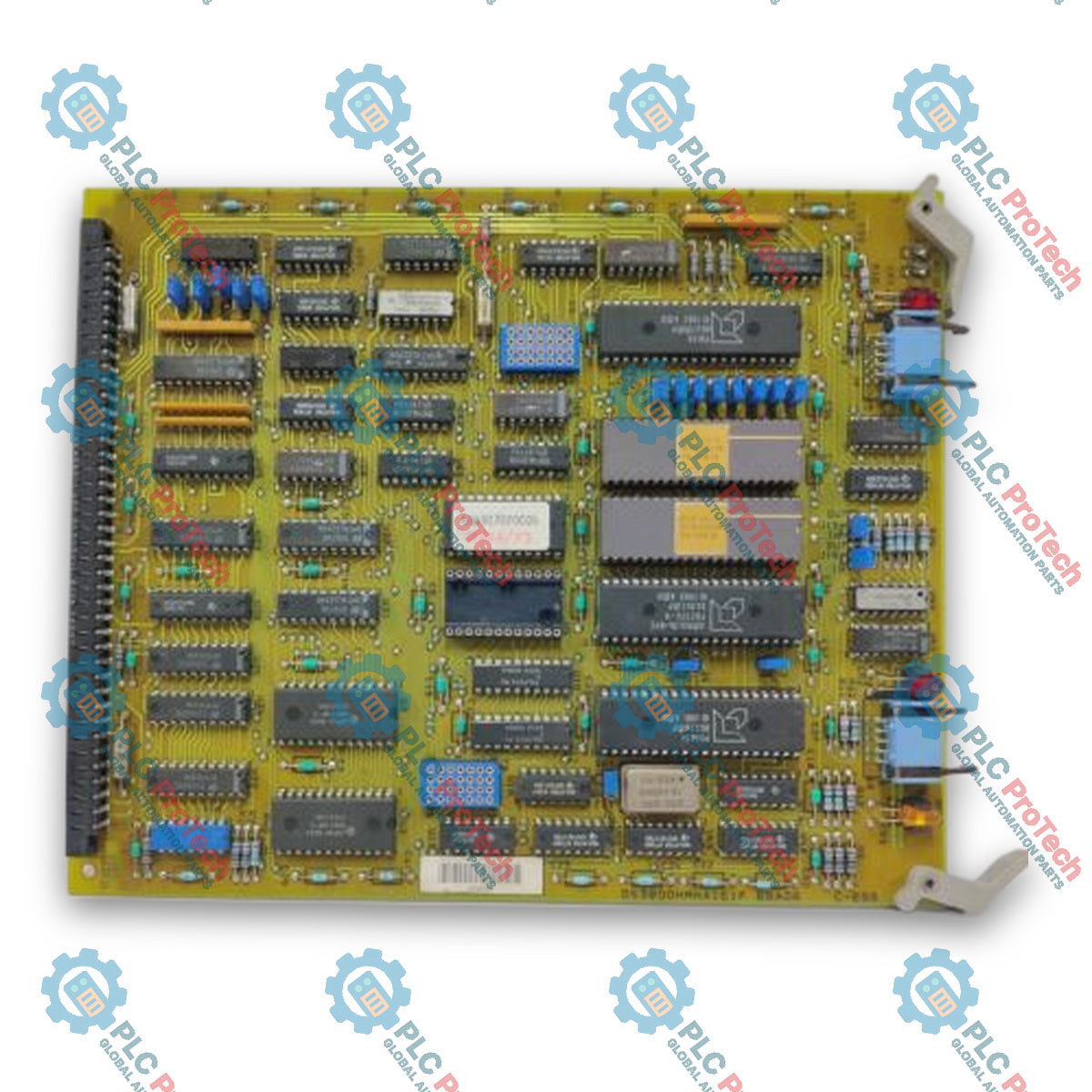

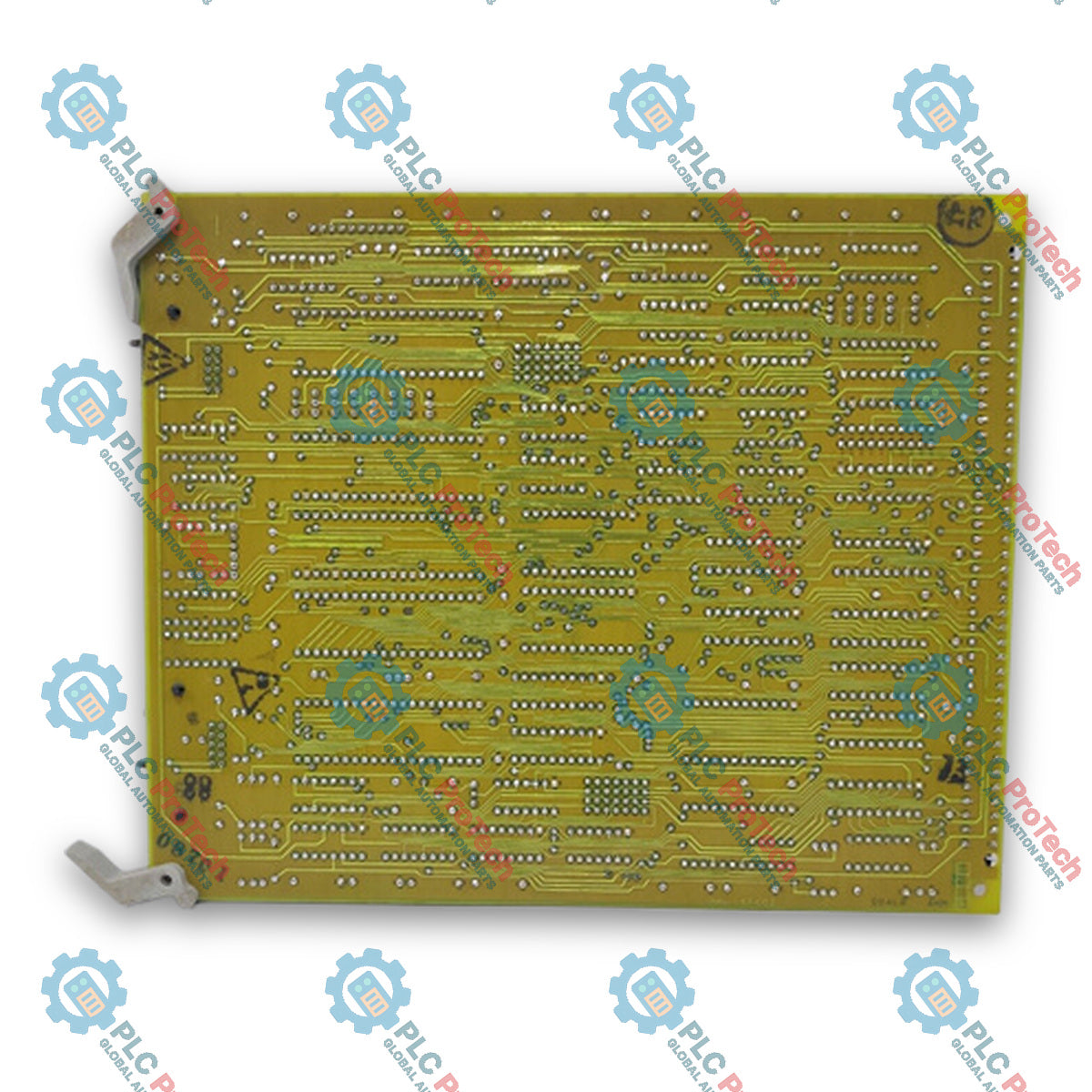

يتكون الهيكل المادي من لوحة دوائر أساسية من دون لوحة واجهة معدنية قياسية للتثبيت، إذ تستخدم بدلاً منها مشبكي تثبيت مركبين على الحافة اليمنى لتأمين الوحدة داخل تجميعة تركيب رف VME قياسية من Mark IV. ويتم الربط عبر موصل لوحة خلفية على إحدى الحافتين القصيرتين، وموصل كبل على الحافة القصيرة المقابلة. كما يتيح موصل دبابيس رأسي، موضوع بالقرب من أربع دعامات تثبيت سطحية، الاتصال بلوحة ابنة ثانوية. وتضم اللوحة أكثر من خمسين دائرة متكاملة، بما في ذلك عدة PROMs/EPROMs، ومؤشري LED للتشخيص، ومصفوفات شبكات مقاومات، وثنائيات، ومكثفات، ونقاط اختبار، ومفاتيح توصيل قابلة للتهيئة. وتمنع فتحات التثبيت المحفورة في المصنع والمحاطة بحلقات عازلة انتقال الجهد عبر السطح والتفريغ الكهروستاتيكي.

الميزات

• التكامل مع معمارية TMR: تعمل ضمن مخططات تحكم ذات تكرار معياري ثلاثي، مع منطق تصويت لإزالة نقاط التعطل الفردية.
• تهيئة الموصلات المزدوجة: مصممة بموصل حافة للوحة الخلفية وموصل كبل ثانوي للاتصال على مستوى النظام والوحدة.
• دعم اللوحة الابنة: تتميز بموصل دبابيس رأسي إلى جانب أربع دعامات تثبيت سطحية لدعم التوسعة المعيارية عبر لوحة ابنة إضافية.
• تثبيت رف VME: تستخدم مشبكي تثبيت مخصصين على الجانب الأيمن للتركيب المباشر داخل إطارات رفوف VME القياسية.
• حماية التثبيت العازلة: تتضمن فتحات تثبيت محفورة في المصنع ومحاطة بمادة عازلة للحماية من التفريغ الكهروستاتيكي والجهود السطحية الشاردة.
• التشخيص والتهيئة على اللوحة: مجهزة بمؤشري حالة LED، أحدهما أصفر والآخر أحمر، ونقاط اختبار يمكن الوصول إليها، ومفاتيح توصيل صلبة قابلة للتهيئة.

التطبيقات

• تنفيذ العمليات الحسابية والمنطقية الأساسي في أنظمة التحكم بالتوربينات General Electric Mark IV Speedtronic.
• معالجة الإدارة والتحكم في منشآت توربينات الغاز الصناعية.
• معالجة معمارية التحكم في توربينات البخار الصناعية.

المواصفات الفنية

إرشادات التركيب

• طابق جميع مواضع مفاتيح التوصيل القابلة للتهيئة في اللوحة البديلة مباشرةً مع إعدادات اللوحة الحالية قبل التركيب.
• استخدم مشبكي التثبيت الموجودين على اليمين لإدخال لوحة الدوائر المطبوعة وتثبيتها بإحكام داخل إطار رف VME القياسي من Mark IV.
• تأكد من المحاذاة الصحيحة لموصل اللوحة الخلفية وموصل الكبل على الحافتين القصيرتين المتقابلتين أثناء إدخال اللوحة.
• عند تركيب لوحة ابنة ثانوية، حاذِ اللوحة فوق دعامات التثبيت السطحية الأربع وثبّتها بإحكام مع موصل الدبابيس الرأسي.
• تحقق من مرور براغي التثبيت عبر الفتحات المحاطة بحلقات عازلة لضمان العزل الكهربائي عن الجهود السطحية.
