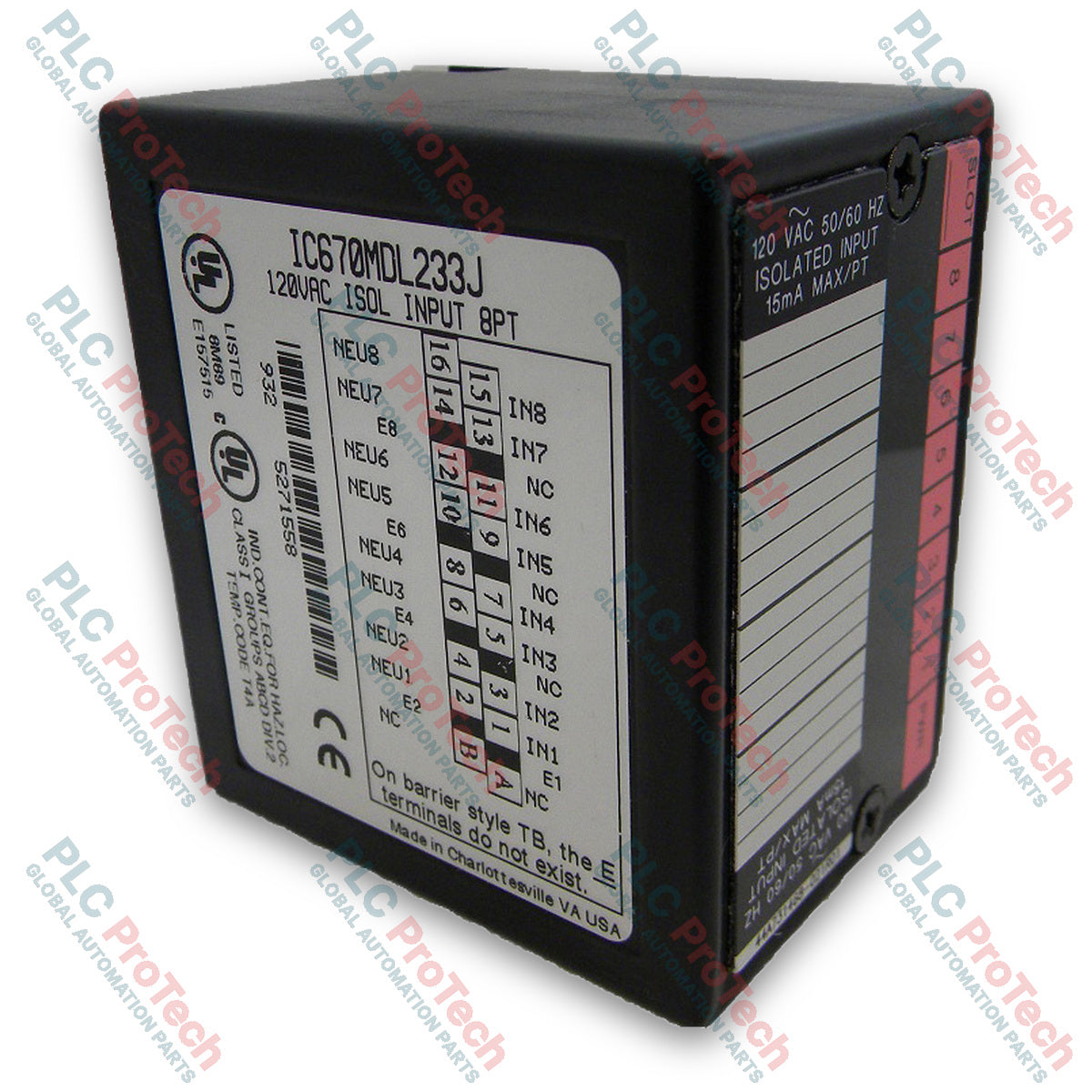

وحدة إدخال رقمية للتحكم الميداني من جنرال إلكتريك IC670MDL233

SKU IC670MDL233

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC670MDL233
Origin الولايات المتحدة
نوع المنتج: وحدة الإدخال المنفصلة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

إن IC670MDL233 من General Electric هو وحدة إدخال منفصلة معزولة ذات 8 نقاط، مصممة لبنية الإدخال/الإخراج الموزعة GE Field Control. توفر هذه الوحدة مراقبة موثوقة لأجهزة الإدخال الصناعية بجهد 120VAC، إذ تحوّل إشارات التيار المتردد الميدانية إلى بيانات رقمية مناسبة لمعالجة النظام. وتعمل ضمن نطاق إدخال من 0 إلى 132VAC عند تردد يتراوح بين 47 و63 هرتز، كما تتضمن شبكات داخلية من المقاومات والمكثفات وعوازل ضوئية لتوفير ترشيح قوي للضوضاء وعزل كهربائي كامل بين دوائر المجال ومنطق النظام.

تُزوَّد الوحدة بالطاقة اللازمة لتشغيلها الداخلي مباشرةً عبر اللوحة الخلفية من وحدة واجهة ناقل متوافقة (BIU)، مع سحب تيار أقصى قدره 40 mA. وتتطلب أجهزة الإدخال الخارجية مصدر طاقة منفصلًا بجهد 120VAC. ويُوفَّر مؤشر حالة فوري من خلال مصابيح LED فردية على اللوحة الأمامية لكل نقطة إدخال، إلى جانب مصباح LED مخصص للطاقة (PWR) يؤكد توفر طاقة اللوحة الخلفية. وتتواصل الوحدة ببيانات الإدخال المنفصلة ذات 8 بتات مع المضيف أو المعالج المحلي عبر وحدة BIU للنظام.

الميزات

توفير 8 مداخل منفصلة معزولة بجهد 120VAC لأنظمة GE Field Control
نطاق جهد إدخال واسع من 0 إلى 132VAC (بتردد 47 إلى 63 هرتز)
عزل ضوئي مدمج يوفر قوة عزل كهربائي تبلغ 250VAC بشكل مستمر و1500VAC لمدة دقيقة واحدة بين مداخل المستخدم ومنطق النظام أو تأريض الهيكل
مصابيح LED فردية لحالة كل نقطة، ومؤشر مخصص لطاقة اللوحة الخلفية (PWR)
استهلاك منخفض للطاقة الداخلية، مع سحب تيار أقصى قدره 40 mA من وحدة واجهة الناقل
ميزات معالجة ذكية قابلة للتهيئة، تشمل القيم الافتراضية للمدخلات والإبلاغ عن الأعطال، وتتم معالجتها عبر وحدة BIU

التطبيقات

الأتمتة الصناعية المنفصلة وخطوط التصنيع
مراقبة مستشعرات التيار المتردد ومفاتيح الحد
التحكم في العمليات وآلات التغليف
بنى الإدخال/الإخراج الموزعة التي تتطلب اكتساب إشارات 120VAC معزولة

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	General Electric
رقم الكتالوج / الطراز الدقيق	IC670MDL233
عائلة المنتج	GE Field Control
الجهد المقنن	120 VAC
نطاق جهد الإدخال	من 0 إلى 132 VAC (بتردد 47 إلى 63 هرتز)
عدد المداخل	8 نقاط معزولة
تيار إدخال المستخدم	13 mA نموذجيًا لكل نقطة عند الجهد المقنن
ممانعة الإدخال	10K أوم نموذجيًا (تفاعلية)
جهد / تيار حالة التشغيل	من 70 إلى 120 VAC / من 5 إلى 15 mA
جهد / تيار حالة الإيقاف	من 0 إلى 20 VAC / من 0 إلى 2.5 mA
زمن الاستجابة	التشغيل: 10 ms نموذجيًا (20 ms كحد أقصى)؛ الإيقاف: 20 ms نموذجيًا (40 ms كحد أقصى)
العزل	250 VAC بشكل مستمر، و1500 VAC لمدة دقيقة واحدة (من إدخال المستخدم إلى منطق النظام/تأريض الهيكل)
استهلاك طاقة اللوحة الخلفية	سحب أقصى قدره 40 mA من وحدة واجهة الناقل
بلد المنشأ	الولايات المتحدة

التوصيلات / الواجهات

واجهة وحدة واجهة الناقل (BIU): تتصل باللوحة الخلفية لاستقبال طاقة التشغيل ونقل 8 بتات من بيانات الإدخال المتسلسلة.
خيارات كتلة التوصيل: متوافقة مع أنماط قواعد Field Control، بما في ذلك أطراف الصندوق (IC670CHS002/102)، وأطراف الحاجز (IC670CHS001/101)، وموصلات السلك إلى اللوحة (IC670CHS003/103).
كتل التوصيل المساعدة: يمكن استخدام كتل توصيل مساعدة اختيارية لتوسيع توزيع الطاقة وإنهاء توصيلات الأسلاك الميدانية.

إرشادات التركيب

تأكد من إيقاف تشغيل جميع طاقة النظام ومصادر التغذية الميدانية الخارجية بجهد 120VAC قبل تركيب الوحدة في القاعدة أو إزالتها منها.
تحقق من ضبط دبابيس التشفير الاختيارية الصحيحة على القاعدة والوحدة لمنع الإدخال غير الصحيح.
ثبّت الوحدة بإحكام في وحدة قاعدة Field Control المخصصة، مع ضمان التزاوج الصحيح مع موصلات اللوحة الخلفية.
صِل أسلاك إدخال المجال بتوصيلات كتلة التوصيل المناسبة، مع مراعاة مقاسات أقطار الأسلاك الموصى بها (AWG 14 إلى 22 حسب نوع الطرف).

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the General Electric IC670MDL233?

The General Electric IC670MDL233 is an 8-point isolated discrete input module engineered specifically for the GE Field Control distributed I/O architecture. It safely converts 120VAC field signals into digital data for system processing while maintaining robust electrical isolation. This module is ideal for monitoring AC sensors, limit switches, and other industrial automation devices.

What is the input voltage range of the General Electric IC670MDL233?

The General Electric IC670MDL233 operates within an input voltage range of 0 to 132VAC at a frequency of 47 to 63 Hz. It features a typical ON state voltage range from 70 to 120VAC and an OFF state voltage range from 0 to 20VAC. This wide operational margin ensures reliable performance across diverse industrial AC power environments.

How does the General Electric IC670MDL233 handle electrical isolation and noise?

The General Electric IC670MDL233 incorporates internal resistor-capacitor networks and optoisolators to deliver exceptional noise filtering. It provides 250VAC continuous and 1500VAC one-minute dielectric strength isolation between user inputs and logic or frame ground. This advanced isolation protects internal system logic from hazardous electrical surges and ground loops.

How does the General Electric IC670MDL233 receive power and communicate?

The General Electric IC670MDL233 draws a maximum of 40 mA of internal operating power directly from the backplane via a compatible Bus Interface Unit. External input devices require a separate 120VAC power source wired to the terminal block. The module communicates its 8 bits of discrete input data directly to the host processor through the system BIU.

What diagnostic indicators are available on the General Electric IC670MDL233?

The General Electric IC670MDL233 provides real-time status indication through individual front-panel LEDs for each of its eight input points. Additionally, a dedicated power LED confirms the availability of backplane power from the Bus Interface Unit. These visual indicators facilitate rapid troubleshooting and system verification during maintenance.
