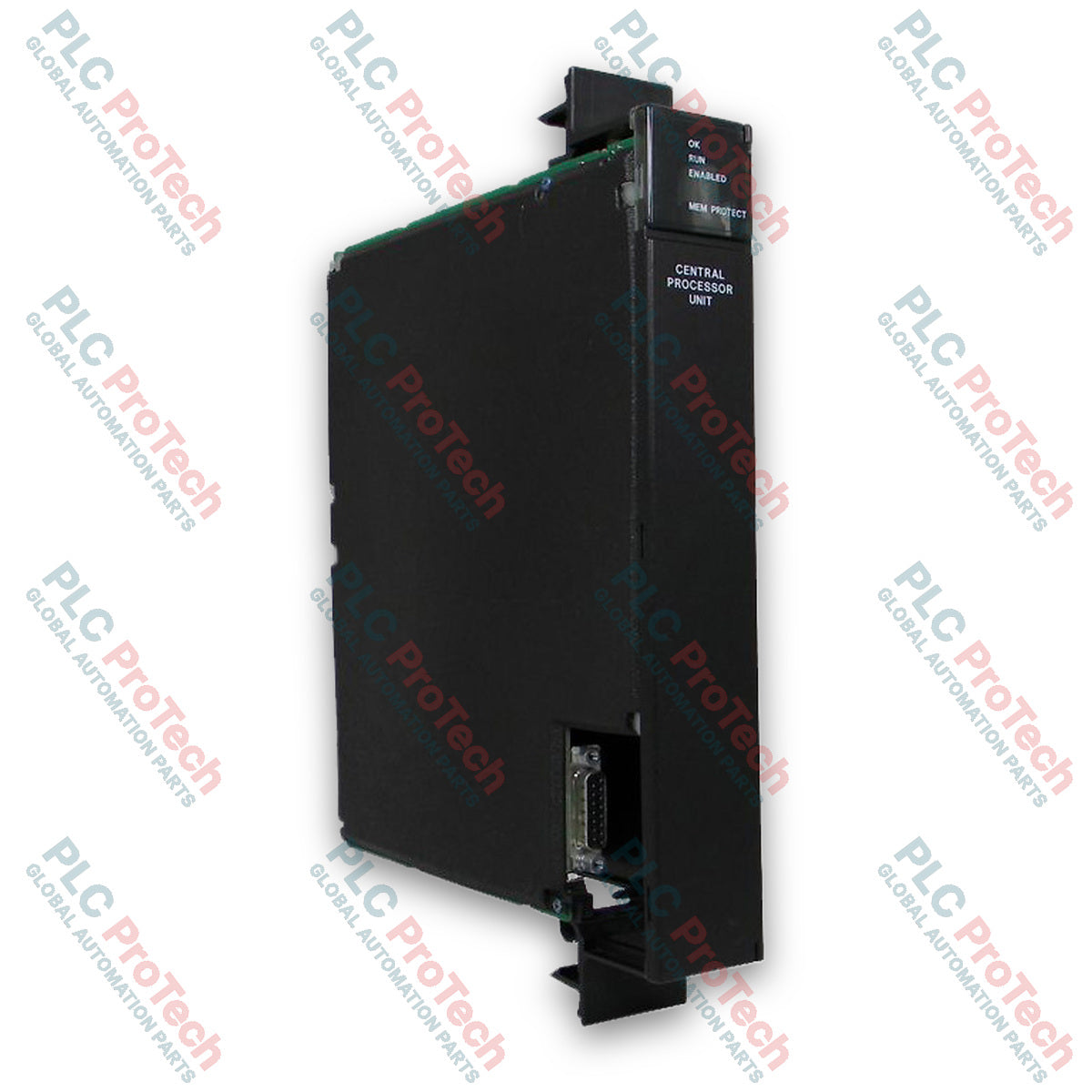

وحدة واجهة الإدخال/الإخراج General Electric IC697BEM761 من سلسلة 90-70

SKU IC697BEM761

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC697BEM761
Origin الولايات المتحدة
نوع المنتج: وحدة واجهة PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

إن General Electric IC697BEM761 هو وحدة واجهة إدخال/إخراج متخصصة من Series 90-70، مصممة لربط حوامل إدخال/إخراج IC697 بحافلة الإدخال/الإخراج لوحدة تحكم قابلة للبرمجة IC600. وباعتبارها وحدة ذكية، فإنها تقرأ البيانات وتكتبها إلى وحدات الإدخال/الإخراج الفردية الموجودة داخل الحامل، وتتبادل هذه البيانات بسلاسة مع وحدة المعالجة المركزية IC600 عبر حافلة الاتصال. يتيح هذا المكوّن التكامل مع الأنظمة القديمة ضمن بنى التحكم الصناعية المعقدة.

تدعم هذه الوحدة ما يصل إلى ثمانية حوامل قياسية لكل نظام إدخال/إخراج، أو ما يصل إلى ستة عشر حاملًا عند استخدام تكوينات العنونة التكميلية. ويُخصَّص لكل حامل IC697 ما يصل إلى 256 نقطة إدخال/إخراج رقمية كحد أقصى، مما يتيح للنظام الوصول إلى سعة تبلغ 2,000 نقطة قابلة للعنونة في الإعدادات القياسية أو 4,000 نقطة مع العنونة التكميلية. وتتطلب الوحدة تركيبًا في فتحة مخصصة وتخصيصًا أدنى للسجلات ضمن بنية وحدة التحكم المنطقية القابلة للبرمجة المضيفة لضمان التزامن التشغيلي السليم.

الميزات

توفر واجهة اتصال مباشرة بين وحدات الإدخال/الإخراج IC697 وحافلة إدخال/إخراج وحدة التحكم المنطقية القابلة للبرمجة IC600
تدعم ما يصل إلى 8 حوامل لكل نظام بشكل قياسي، مع إمكانية التوسعة إلى 16 حاملًا باستخدام العنونة التكميلية
تستوعب ما يصل إلى 256 نقطة إدخال/إخراج كحد أقصى لكل حامل (2,000 نقطة لكل نظام بشكل قياسي)
مزوّدة بمؤشرات LED مدمجة (الحامل، الوحدة، سلسلة الإدخال/الإخراج) للمراقبة التشخيصية الفورية
تتضمن حزم مقاومات إنهاء خط مدمجة قابلة للتهيئة لتكوينات نهاية السلسلة أو منتصفها
مصممة وفقًا للمواصفات الميكانيكية والكهربائية لمعيار VME C.1

التطبيقات

تكامل أنظمة التحكم القديمة GE Fanuc Series 90-70 وIC600 PLC
أتمتة التصنيع الصناعي وتوسعة حوامل الإدخال/الإخراج الموزعة
أنظمة التحكم في العمليات التي تتطلب ربط حوامل مختلطة وتكوينات تمديد كابلات موسعة
تحديث وتوسعة بنى وحدات التحكم المنطقية القابلة للبرمجة متعددة الحوامل القائمة

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنعة	General Electric
رقم الكتالوج / الطراز	IC697BEM761
سلسلة المنتج	Series 90-70
نوع الوحدة	وحدة واجهة إدخال/إخراج
الحد الأقصى لعدد الحوامل لكل نظام	8 قياسية (16 مع العنونة التكميلية)
الحد الأقصى لنقاط الإدخال/الإخراج لكل حامل	256 نقطة
الحد الأقصى لسعة إدخال/إخراج النظام	2,000 نقطة (4,000 مع العنونة التكميلية)
متطلبات التيار (حافلة +5V)	1.3 A
دعم معيار الحافلة	VME Standard C.1
بلد المنشأ	الولايات المتحدة

التوصيلات / الواجهات

موصلات حافلة الإدخال/الإخراج: موصلان من نوع D-shell ذوا 37 سنًا لتوصيل كابلات سلسلة الإدخال/الإخراج المحلية IC600 الصاعدة والهابطة
موضع الفتحة: يجب تركيبها في الفتحة 1 من حامل IC697 (مجاورة مباشرة لمصدر الطاقة)
عنونة الحامل: تُهيَّأ عبر كتل وصلات مادية موجودة على اللوحة الخلفية للحامل خلف مصدر الطاقة
الإنهاء: حزمتا مقاومات إنهاء خط قابلتان للتهيئة (الموضعان A وB)

إرشادات التركيب

تأكد من فصل طاقة الحامل بالكامل قبل إدخال وحدة IC697BEM761 أو أي لوحات إدخال/إخراج متصلة أو إزالتها.

ثبّت الوحدة بإحكام في الفتحة 1 من حامل IC697 باستخدام موجهات البطاقة وموصلات اللوحة الخلفية.

اضبط وصلات اللوحة الخلفية للحامل لتحديد رقم تعريف الحامل الصحيح المطابق لجدول تخطيط إدخال/إخراج النظام.

صِل كابلات حافلة الإدخال/الإخراج ذات 37 سنًا الصاعدة والهابطة بالموصلين العلوي والسفلي المناسبين، مع عكس أغطية هيكل موصل D إذا تطلب اتجاه الكابل ذلك.

اضبط حزم مقاومات إنهاء الخط على الموضع A إذا كانت الوحدة موجودة عند النهاية الفعلية لسلسلة الإدخال/الإخراج، أو على الموضع B في جميع المواضع الأخرى بمنتصف السلسلة.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the General Electric IC697BEM761 I/O interface module?

The General Electric IC697BEM761 is a specialized Series 90-70 I/O interface module designed to bridge IC697 I/O racks with the I/O bus of an IC600 programmable controller. It functions as an intelligent module that reads and writes data to individual I/O modules residing within the rack. This seamless data exchange enables legacy integration across complex industrial control architectures.

How many racks and I/O points does the General Electric IC697BEM761 support?

The General Electric IC697BEM761 supports up to eight standard racks per I/O system, and up to sixteen racks when utilizing complementary addressing configurations. Each IC697 rack is assigned up to 256 maximum discrete I/O points for system capacities reaching 2,000 points standard. Total system capacity can expand to 4,000 addressable points when deploying complementary addressing setups.

Where must the General Electric IC697BEM761 be installed within the rack?

The General Electric IC697BEM761 requires a dedicated slot placement in Slot 1 of the IC697 rack, directly adjacent to the power supply. Installers must ensure all rack power is completely disconnected before inserting or removing the module. Proper installation utilizes the standard card guides and backplane connectors built into the VME standard C.1 compliant chassis.

What diagnostic tools are built into the General Electric IC697BEM761?

The General Electric IC697BEM761 is equipped with onboard LED indicators including Rack, Module, and I/O Chain statuses for real-time diagnostic monitoring. These visual indicators allow maintenance personnel to quickly assess communication health and operational synchronization across the bus. This helps minimize downtime during troubleshooting phases in industrial manufacturing environments.

How should line termination be configured for the General Electric IC697BEM761?

The Generalfeatures integrated line termination resistor packages that are configurable for end-of-chain or mid-chain topologies on the General Electric IC697BEM761. Technicians must set the line termination resistor packages to Position A if the module sits at the physical end of the I/O chain. Position B should be selected for all other intermediate mid-chain locations along the 37-pin D-shell cabling network.
