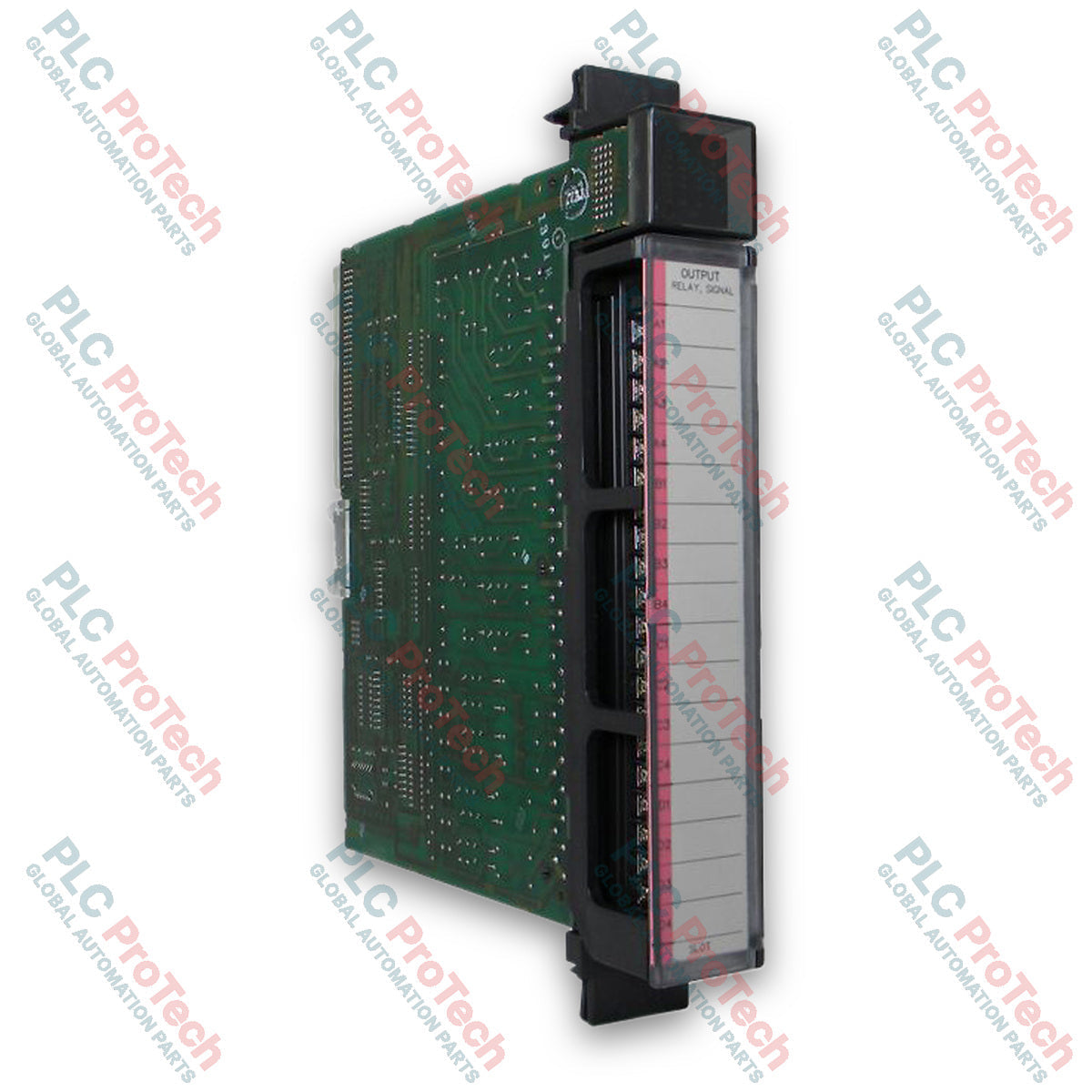

وحدة خرج مرحّل منفصل من جنرال إلكتريك IC697MDL940، السلسلة 90-70

SKU IC697MDL940

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC697MDL940
Origin الولايات المتحدة
نوع المنتج: وحدة خرج المرحل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

تُعد General Electric IC697MDL940 وحدة خرج مرحلات رقمية عالية الأداء ذات 16 نقطة، مصممة خصيصًا لمنصة وحدات التحكم القابلة للبرمجة Series 90-70. وقد صُممت لتبديل مجموعة واسعة من الأحمال الصناعية منخفضة إلى متوسطة القدرة، وتوفر تشغيلًا موثوقًا للمشغلات الخارجية مثل مرحلات التحكم، وموصلات المحركات، ومصابيح المؤشرات، وصمامات الملف اللولبي. وتضم 16 نقطة خرج مهيأة على شكل 8 مرحلات Form C معزولة و8 مرحلات Form A مقسمة إلى مجموعتين من 4.

تتم حماية كل نقطة خرج بشكل مستقل بواسطة مصهر مدمج سريع الاستجابة بقوة 3A ودائرة مخمّد RC ‏(R = ‏47 ohms، C = ‏0.015 uFD) لقمع النبضات العابرة للضوضاء عالية التردد وإطالة عمر نقاط التلامس. وتُزوَّد طاقة تنشيط ملفات المرحلات الداخلية مباشرةً من الوحدة عبر ناقل النظام 5V، مما يلغي الحاجة إلى مصدر طاقة خارجي للمستخدم في الجانب المنطقي. وتوفر مؤشرات حالة بمستوى منطقي (LEDs) موضوعة في الجزء العلوي من الوحدة تأكيدًا بصريًا فوريًا لحالة التشغيل/الإيقاف لكل قناة خرج على حدة.

تُنتهى توصيلات الحقل بأمان باستخدام لوحة أطراف أمامية قابلة للإزالة، ما يتيح إجراء الصيانة واستبدال الوحدة بسهولة دون التأثير في كابلات الحقل. وتضمن ميزات الترميز الميكانيكي عدم إمكانية استبدال الوحدة خطأً بوحدة من نوع مختلف في الحامل أثناء الصيانة. ويمكن برمجة معلمات التهيئة بالكامل عبر بيئة برامج النظام، بما في ذلك أوضاع الأعطال الافتراضية مثل الاحتفاظ بالحالة الأخيرة أو إيقاف المخرجات.

الميزات

‏16 قناة خرج رقمية تضم 8 مرحلات Form C معزولة و8 مرحلات Form A (مجموعتان من 4)
سعة تبديل تبلغ 2A لكل نقطة ضمن التصنيفات الاسمية 120/240 VAC أو 24/125 VDC
حماية مدمجة بمخمّد RC ومصهر منفصل بقوة 3A لكل نقطة خرج
تُستمد طاقة الملفات الداخلية من ناقل 5V في اللوحة الخلفية، ولا تتطلب طاقة خارجية لملفات المستخدم
مؤشرات LED مثبتة في الواجهة الأمامية للتشخيص البصري السريع لحالة النقاط
لوحة أطراف قابلة للفصل لتوصيلات الحقل، تدعم مقاسات أسلاك من AWG #22 إلى AWG #14
نظام ترميز ميكانيكي للفتحة لمنع إدخال الوحدة بشكل غير صحيح أثناء الاستبدال
حالات أعطال قابلة للتهيئة للحفاظ على المخرجات الحالية أو إيقافها عند فقدان الاتصال

التطبيقات

التحكم في بادئات المحركات الصناعية والموصلات والمرحلات البينية للخدمة الشاقة
تبديل مصابيح البيان وأجهزة الإنذار والأبواق ومصابيح إشارات واجهة المشغّل
ربط منطق PLC بدوائر أحمال منفصلة مختلطة من التيار المتردد والمستمر
أنظمة التحكم في العمليات وأتمتة المصانع التي تستخدم منصة Series 90-70 القائمة على VME

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	General Electric
طراز المنتج	IC697MDL940
نوع المنتج	وحدة مخرجات مرحل منفصلة
سلسلة المنتج	Series 90-70
المخرجات لكل وحدة	16 نقطة
تهيئة المخرج	8 نقاط Form C (معزولة)، و8 نقاط Form A (مجموعتان من 4)
الجهد الاسمي	120/240 VAC أو 5/24/125 VDC
الحد الأقصى لتيار الحمل (مقاومي)	2.0A لكل نقطة (16A كحد أقصى لكل وحدة)
الحد الأقصى لقدرة التبديل	480 VA (أحمال التيار المتردد) أو 60W (أحمال التيار المستمر)
الحد الأدنى لتيار الحمل	10 mA
زمن الاستجابة (تشغيل / إيقاف)	10 ms كحد أقصى
حماية المخرج	مصهر 3A ودوائر تخميد RC لكل نقطة
استهلاك تيار اللوحة الخلفية	750 mA من ناقل +5V
جهد العزل	1500V إلى اللوحة الخلفية، و500V بين الدوائر
بلد المنشأ	الولايات المتحدة

التوصيلات / الواجهات

طرف توصيل الأسلاك الميدانية: كتلة أطراف توصيل أمامية قابلة للإزالة تستوعب مقاسات أسلاك من AWG #22 (0.36 mm2) إلى AWG #14 (2.10 mm2).
واجهة اللوحة الخلفية: موصل ناقل قياسي قائم على VME، متوافق مع حوامل وحدات المعالجة المركزية Series 90-70 وحوامل التوسعة.
التشخيص: 16 مؤشر LED أخضر على جانب المنطق، تعرض حالات تشغيل/إيقاف المخرجات النشطة.
إدارة الكابلات: مشبك ربط أسلاك مدمج في قاعدة كتلة أطراف التوصيل لتثبيت حزم الأسلاك الميدانية الثقيلة.

إرشادات التركيب

تأكد من إيقاف تشغيل طاقة حامل النظام بالكامل قبل تركيب الوحدة أو لوحة أطراف التوصيل الخاصة بها أو إزالتهما.
أدخل الوحدة على امتداد موجهات بطاقة الحامل واضغط بإحكام لتعشيق موصلات اللوحة الخلفية ومشابك القفل.
تحقق من وضع المفتاح الميكانيكي بشكل صحيح على القضيب الأوسط لضمان التوافق مع الفتحة المخصصة.
وصّل الأجهزة الميدانية الخارجية بكتلة أطراف التوصيل القابلة للإزالة، مع مراعاة حدود الجهد والتيار المناسبة. ثبّت حزم الأسلاك باستخدام مشبك ربط الكابلات المدمج.
أغلق الباب المفصلي وثبّت لوحة أطراف التوصيل باستخدام برغي التثبيت الأمامي الأسير. لا تستخدم الباب المفصلي لسحب لوحة أطراف التوصيل أو إزالتها.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the General Electric IC697MDL940 and what platform is it designed for?

The General Electric IC697MDL940 is a high-performance 16-point discrete relay output module engineered specifically for the Series 90-70 programmable controller platform. It provides reliable switching operations for a wide variety of low to medium power industrial loads such as motor contactors, solenoids, and indicators. The unit integrates seamlessly into VME-based backplanes to handle mixed AC and DC discrete load circuits efficiently.

How are the output points configured on the General Electric IC697MDL940 module?

The General Electric IC697MDL940 features 16 total discrete output channels split into 8 isolated Form C relays and 8 Form A relays arranged in two groups of 4. Each point supports a nominal voltage rating of 120/240 VAC or 5/24/125 VDC with a maximum resistive load current of 2.0A per point. This flexible relay configuration allows operators to interface PLC logic with diverse industrial actuator types simultaneously.

What type of built-in electrical protection does the General Electric IC697MDL940 include?

The General Electric IC697MDL940 protects every output channel with an individual 3A fast-acting fuse and a dedicated RC snubber circuit consisting of a 47-ohm resistor and a 0.015 uFD capacitor. These integrated suppression components mitigate high-frequency noise transients and effectively extend mechanical relay contact life. Additionally, the module delivers 1500V isolation to the backplane to ensure robust industrial system safety.

Does the General Electric IC697MDL940 require an external power supply for its internal logic coils?

The General Electric IC697MDL940 derives the power required to energize its internal relay coils directly from the backplane via the 5V system bus, drawing approximately 750 mA. This design eliminates the need for an external user power supply dedicated to the logic side of the module. Front-mounted green LED status indicators provide immediate visual confirmation of the ON/OFF state for each individual channel.

How is field wiring managed during maintenance on the General Electric IC697MDL940?

The General Electric IC697MDL940 utilizes a removable front terminal board that accommodates wire gauges ranging from AWG #22 to AWG #14 for secure field terminations. This detachable design enables technicians to replace or service the module without disturbing the established external field cabling. Furthermore, integrated mechanical slot keying prevents incorrect module insertion into the rack during maintenance procedures.
