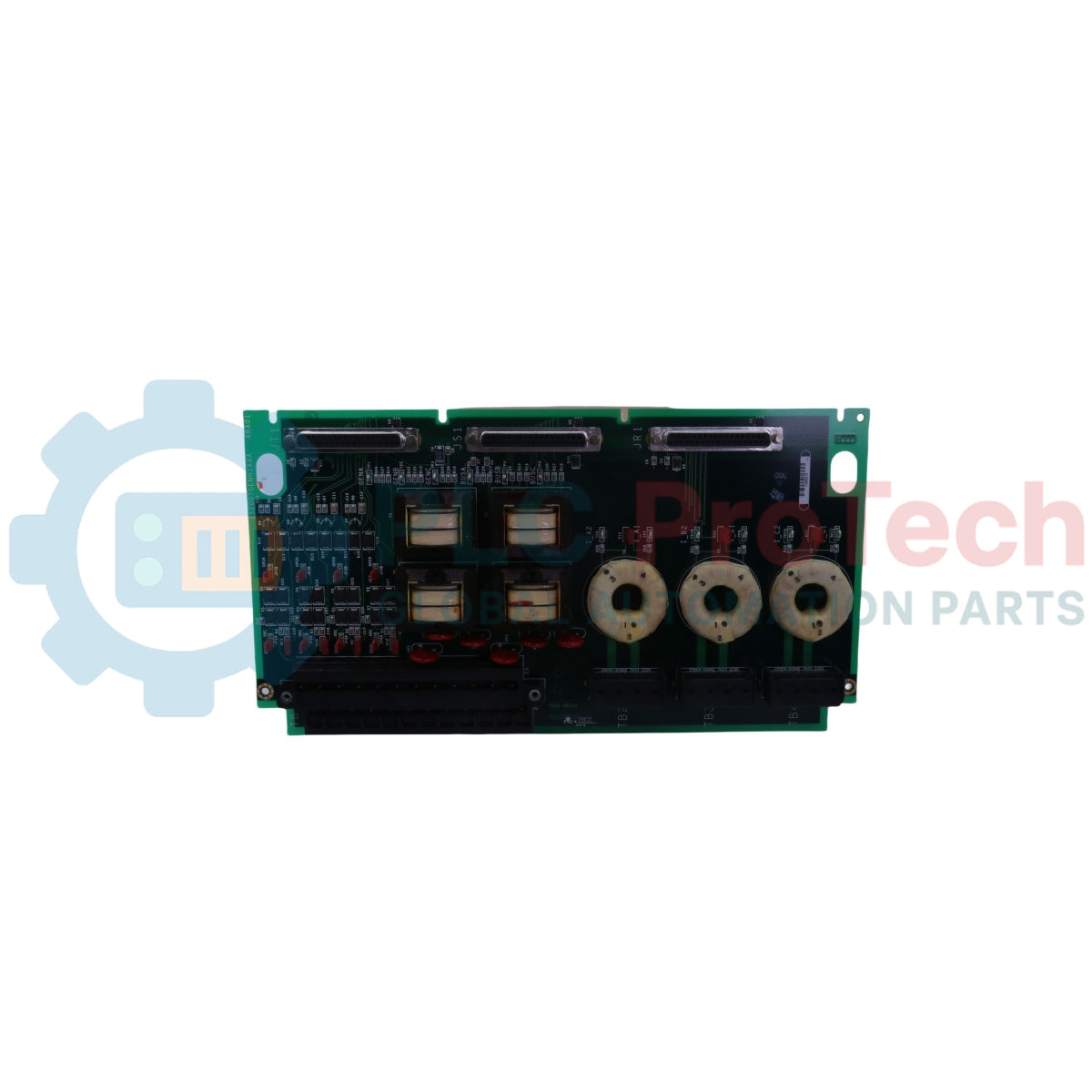

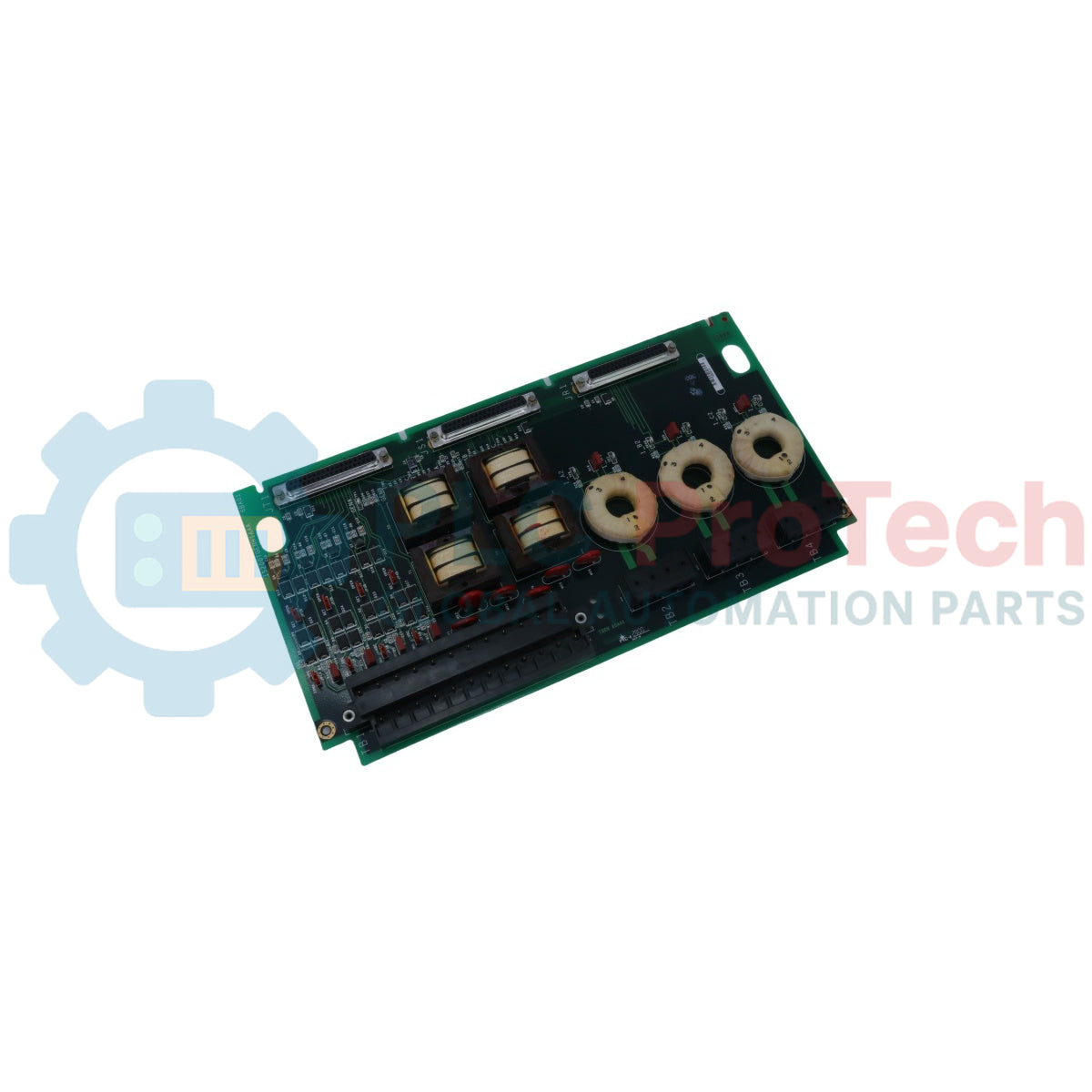

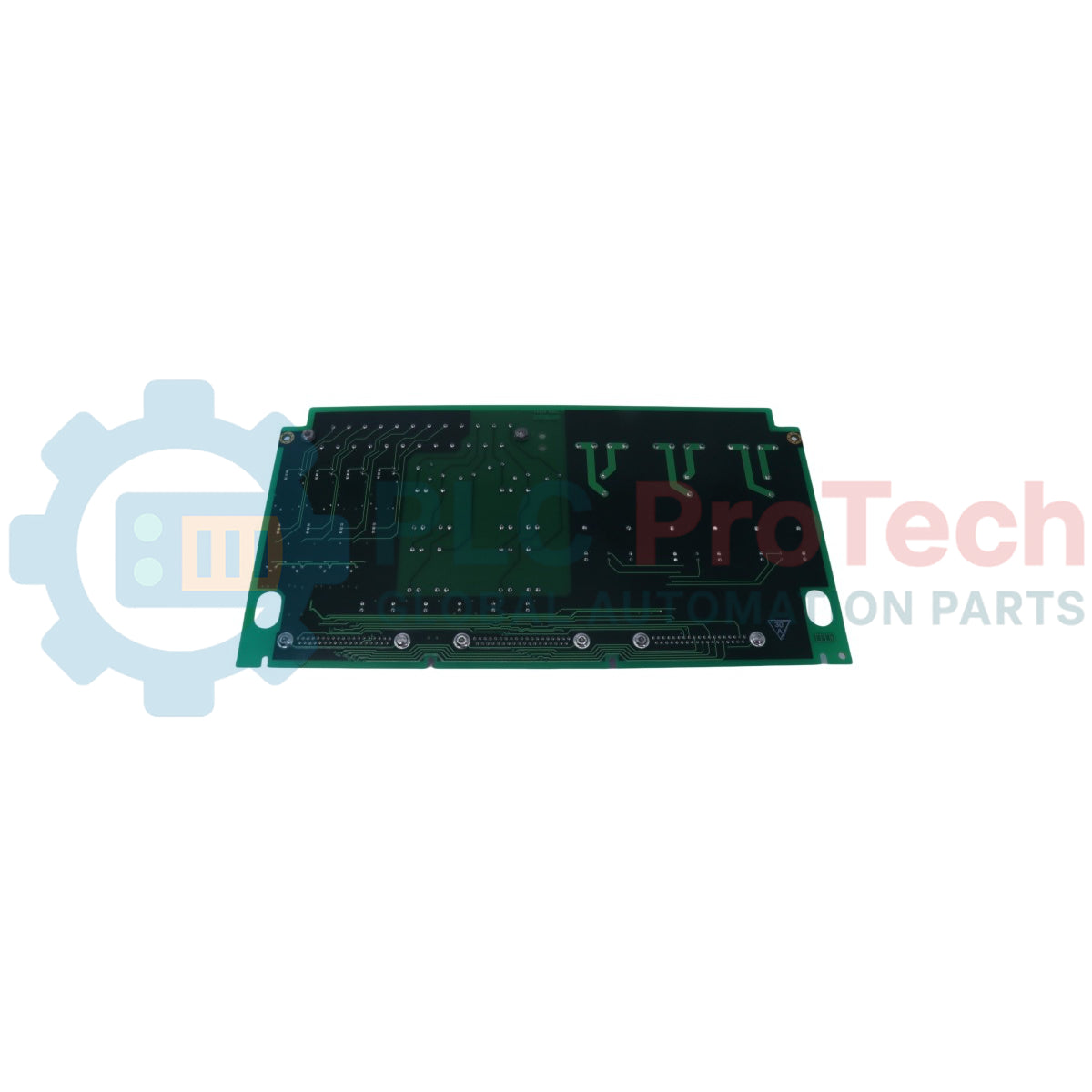

لوحة إنهاء Speedtronic General Electric IS200TGENH1A Mark VI

SKU IS200TGENH1A

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IS200TGENH1A
Country of origin:الولايات المتحدة
نوع المنتج: لوحات التوصيل الطرفية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1814ج
Dimensions: 15.00 × 9.00 × 3.00 بوصات
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن IS200TGENH1A عبارة عن لوحة أطراف لمراقبة المولد، صممتها شركة جنرال إلكتريك كجزء من سلسلة أنظمة التحكم بالتوربينات Speedtronic Mark VI. تعمل لوحة الإنهاء هذه كواجهة أساسية تتعاون مع لوحة معالج VGEN رئيسية لتتبع جهود المولد ثلاثية الطور، وجهود الناقل، وتيارات المولد. ومن خلال مجموعات الإشارات المراقبة هذه، تحسب بنية المعالجة القدرة ثلاثية الطور الإجمالية، وترددات التيار، ومعامل قدرة النظام الصافي. تتميز لوحة IS200TGENH1A بترتيب عتاد مدمج يضم مداخل لمحولات تيار (CT) معزولة مغناطيسيًا إلى جانب مداخل لمحولات الجهد (PT)، مما يتيح جمع البيانات بالكامل عبر بنيات التحكم البسيط والتكرار المعياري الثلاثي (TMR). ولدعم مهام التحكم المساعدة المتنوعة، يشتمل الجهاز على أربعة مداخل تناظرية قابلة للضبط، ومجموعة من مكثفات الأكسيد المعدني المتغيرة (MOVs) الواقية المحلية، ومرحلات منفصلة موضوعة في منتصف سطح اللوحة. ويُغطى تجميع الدارات المطبوعة بالكامل بطبقة رقيقة من الطلاء المطابق لحماية المكونات على المدى الطويل عند استخدامه داخل محطات الطاقة الخدمية الثقيلة أو تطبيقات التوربينات البخارية.

الميزات

يتصل مباشرةً بمعالجات VGEN لحساب متغيرات القدرة ثلاثية الطور، وتتبع التردد، ومعاملات القدرة
مصمم وفق معيار تجميع عتاد عادي يطابق مخصصات مجموعة النظام الأولى Mark VI
مزود بطبقة رقيقة ومتكاملة من طلاء واقٍ مطابِق للوحة الدارات المطبوعة تغطي كامل مساحة اللوحة
يتميز بكتلة أطراف سوداء طويلة إلى جانب ثلاث كتل أطراف سوداء أصغر لتوفير حلقات توصيل ميدانية آمنة
يدمج أربعة مرحلات سوداء كبيرة مربعة تحتوي على مراكز صفراء متخصصة في منتصف تخطيط لوحة الدارات المطبوعة مباشرةً
يحمي المسارات التناظرية بمصفوفة مدمجة تضم ستة على الأقل من مكثفات الأكسيد المعدني المتغيرة (MOVs) الدائرية الحمراء
يضم ثلاثة مداخل لمحولات تيار (CT) أحادية الطور ومعزولة مغناطيسيًا، وتقبل نطاقات تيار مستمرة مرتفعة
يستخدم نقاط كتلة إنهاء لمحولات التيار غير قابلة للتوصيل، مع عروات أسيرة للحفاظ على السلامة من حوادث الدوائر المفتوحة
يشتمل على ثلاثة ملفات حث سلكية دائرية بيضاء مغطاة بالقماش، مصطفة رأسيًا في القسم السفلي
يتميز بحدود تشخيصية مدمجة مع مسارات آلية لاكتشاف الأسلاك المفتوحة وتيارات ملفات المرحلات الخاضعة للمراقبة
مزود بثلاثة منافذ موصلات حافة مخصصة بالرموز JT1 وJS1 وJR1، ويحتوي كل منها على شريحة تعريف إلكترونية مستقلة للقراءة فقط

التطبيقات

مراقبة مولد التوربين البخاري الكبير وحساب معامل القدرة
التوصيل البيني لبيانات محولات الجهد ومحولات التيار ثلاثية الطور
تكاملات لوحات التحكم بالتوربينات أحادية القناة أو ذات التكرار المعياري الثلاثي (TMR)
توزيع إشارات المحولات التناظرية عالية الاعتمادية

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	General Electric
رقم الجزء	IS200TGENH1A
السلسلة	Mark VI Speedtronic
نوع المنتج	لوحة الإنهاء / مراقب المولد
الاختصار الوظيفي	TGEN
إجمالي المراجعات	مراجعة واحدة
المراجعة الوظيفية	A
نوع التجميع	التجميع العادي
مداخل جهد المولد والناقل	دائرتان ثلاثيتا الطور (115 V RMS اسميًا؛ 50/60 Hz اسميًا)
حمل إدخال الجهد / العزل	أقل من 3 VA لكل دائرة؛ عزل مغناطيسي حتى 1,500 V RMS
مداخل تيار المولد	ثلاث دوائر أحادية الطور (النطاق الطبيعي من 0 إلى 5 A؛ وتصل إلى 10 A في حالة التجاوز)
حمل إدخال التيار / العزل	حمل إدخال أقل من 0.5 لكل دائرة؛ عزل مغناطيسي حتى 1,500 V RMS
نطاق تردد إدخال التيار	45 إلى 66 Hz
المداخل التناظرية	4 قنوات (قابلة للضبط على 4-20 mA أو 5 أو 10 أو 20 V dc)
مصدر طاقة المحول	جهد +24 V dc متاح للدوائر الأربع جميعها (حدود تيار فردية)
ملاءمة أطراف أسلاك محول التيار (CT)	عروات أسيرة تقبل أسلاكًا حتى مقاس #10 AWG
الوزن	4.00 أرطال
الأبعاد	15.00 × 9.00 × 3.00 بوصة

التوصيلات/الواجهات

تعيين الموصل / الطرف	الوظيفة / الوصف الفني
كتلة التوصيل 1 (TB1)	كتلة توصيل مخصصة لخطوط إدخال التيار التناظري ومحول الجهد (PT)
TB2، TB3، TB4	كتل توصيل خاصة غير قابلة للفصل، مزودة بعروات أسيرة لنقاط توصيل محولات التيار (CT)
JT1 / JS1 / JR1	ثلاثة منافذ موصلات تحتوي على دبابيس أنثى تقع على طول الحافة اليمنى للربط ببطاقات معالجة VGEN
نقاط اختبار المولد / الناقل	نقاط اختبار فعلية للمسبار متوفرة على سطح اللوحة للتحقق يدويًا من أطوار إشارة الإدخال في الموقع

إرشادات التركيب

تهيئة الإدخال: اضبط وصلات J1A إلى J4A لتحديد ما إذا كانت قنوات الإدخال التناظرية من 1 إلى 4 ستستقبل مداخل تيار أو مداخل جهد.
تهيئة مسار العودة: استخدم وصلات J1B إلى J4B لتحديد ما إذا كان مسار عودة القناة التناظرية المقابلة موصولًا بالأرضي المشترك أو متروكًا مفتوحًا، بناءً على مخطط التأريض لديك.
توصيلات محول التيار: صِل خطوط مستشعرات محولات التيار (CT) حصريًا بكتل التوصيل الخاصة TB2 وTB3 وTB4، وأحكم ربط العروات الأسيرة حول الأسلاك حتى مقاس #10 AWG لتجنب أي خطر للتلف الناتج عن الدائرة المفتوحة.
التوصيل البيني الاحتياطي: في الأنظمة أحادية القناة، وصّل كابل واجهة واحدًا من اللوحة بمعالج VGEN. بالنسبة إلى مخططات الأنظمة ذات التكرار المعياري الثلاثي (TMR)، مرّر ثلاثة أسلاك منفصلة من الموصلات JR1 وJS1 وJT1 إلى ثلاث لوحات معالجات VGEN منفصلة.

FAQ

ما الوظيفة التقنية الأساسية للوحة إنهاء TGEN؟

تعمل اللوحة جنبًا إلى جنب مع معالج VGEN لمراقبة جهود وتيارات المولد ثلاثية الطور باستمرار، مما يتيح للنظام حساب التردد والقدرة ثلاثية الطور ومعامل القدرة الصافي.

كيف تؤثر اختيارات وصلات العتاد على المداخل التناظرية الأربعة؟

تضبط وصلات J1A إلى J4A قنوات الإدخال لقبول إشارات التيار أو الجهد، بينما تحدد وصلات J1B إلى J4B ما إذا كان مسار عودة الإشارة متصلًا بالأرضي المشترك أو متروكًا مفتوحًا.

ما تدابير السلامة المدمجة في اللوحة لحماية توصيلات محولات التيار؟

تُوصَّل محولات التيار بكتل توصيل متخصصة غير قابلة للفصل (TB2 وTB3 وTB4) مزودة بعروات تثبيت، وقد صُممت خصيصًا لمنع الفصل العرضي والحماية من حالات الدائرة المفتوحة.

ما المعلومات المخزنة في أجهزة التعريف المدمجة بالقرب من موصلات اللوحة؟

تُقرن الموصلات JR1 وJS1 وJT1 بشريحة للقراءة فقط تحتوي على نوع اللوحة، والرقم التسلسلي الفريد، ورقم مراجعة المصنع، وموقع القابس الفعلي للوحة الإنهاء.
