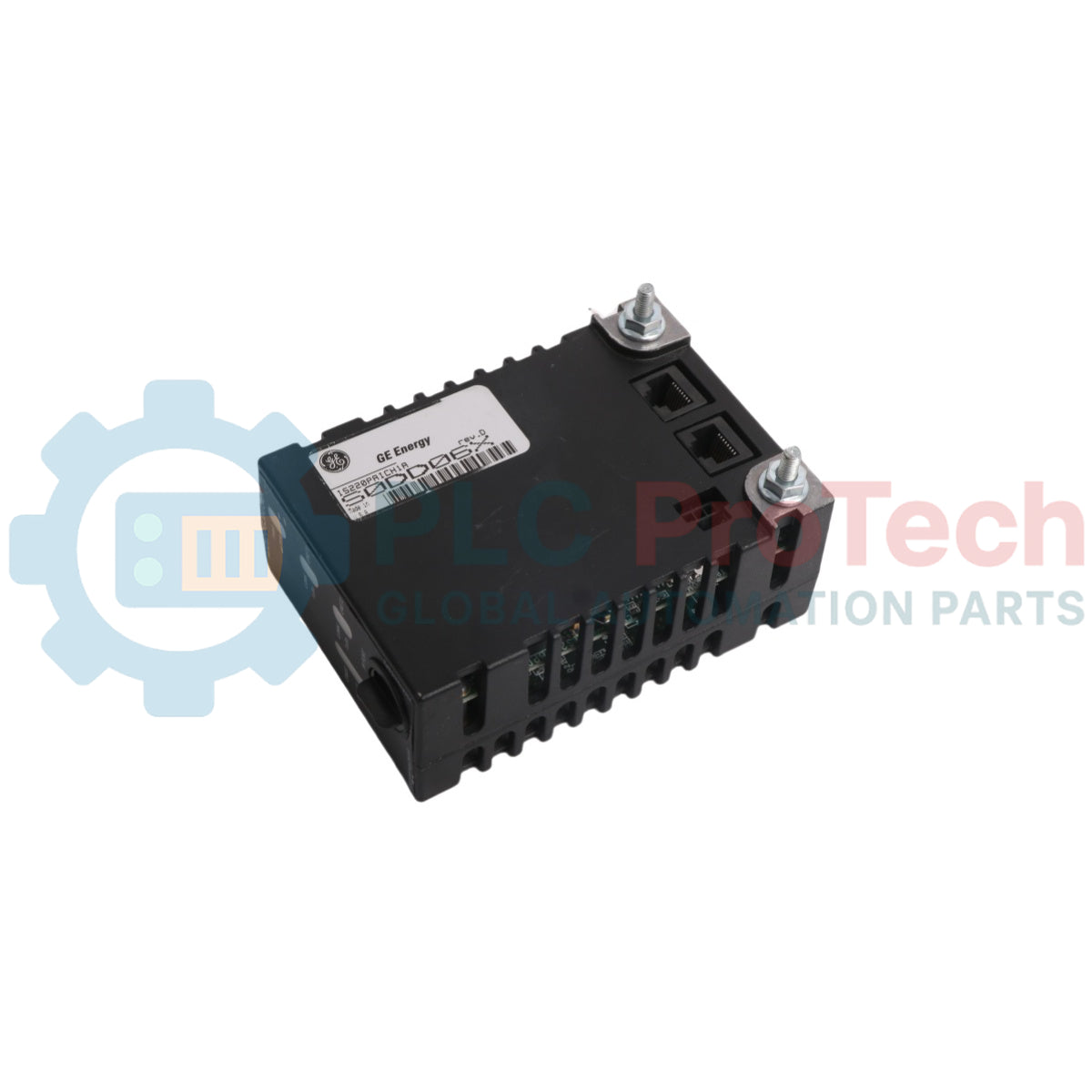

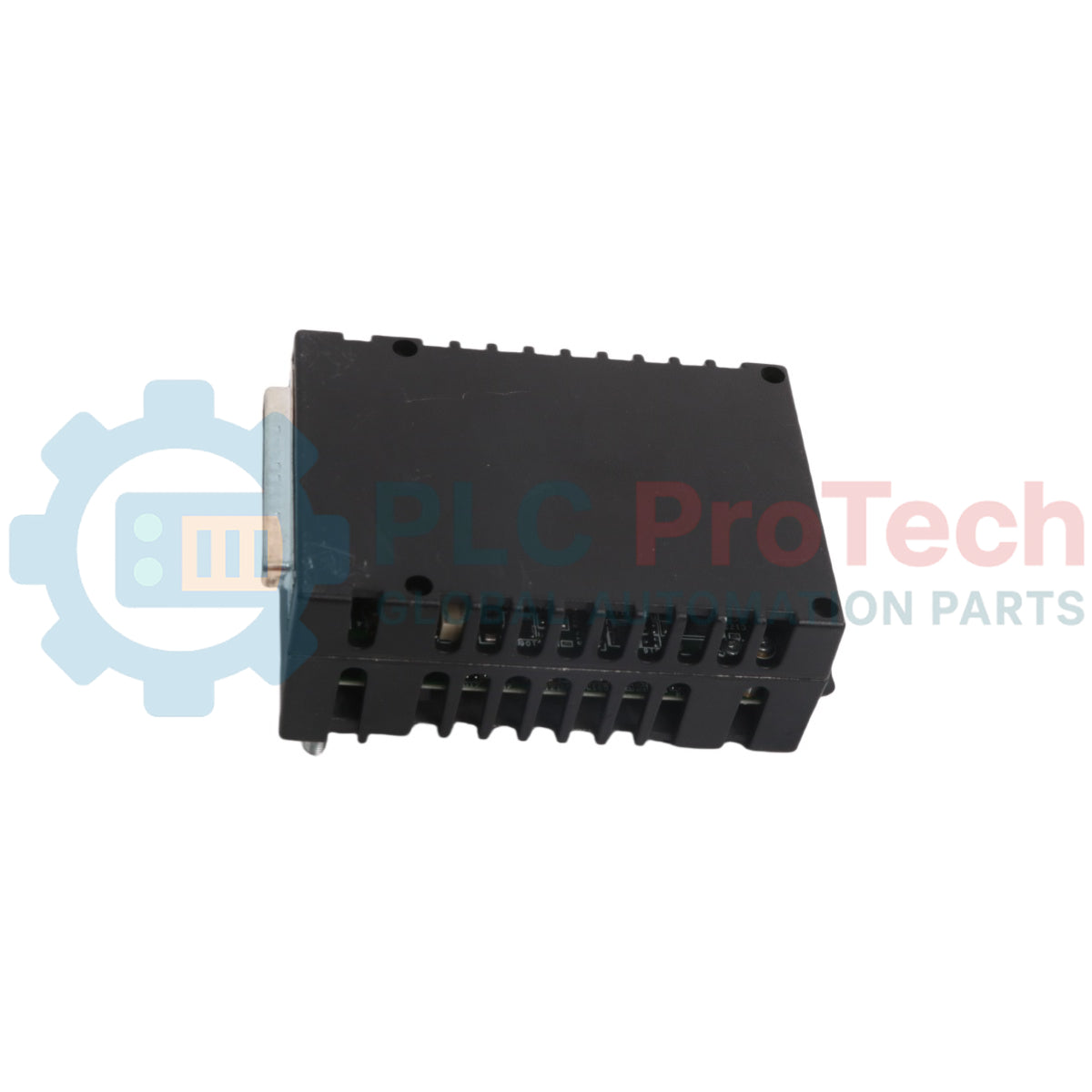

حزمة الإدخال/الإخراج التناظرية IS220PAICH1A Mark VIe من General Electric

SKU IS220PAICH1A

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IS220PAICH1A
Country of origin:الولايات المتحدة
نوع المنتج: حزمة الإدخال/الإخراج التناظرية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2410ج
Dimensions: 130 مم × 130 مم × 85 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن IS220PAICH1A عبارة عن حزمة إدخال/إخراج تناظرية تصنعها شركة جنرال إلكتريك الأمريكية (GE Industrial Systems) كجزء من سلسلة Mark VIe لأنظمة التحكم في التوربينات وإدارة المحركات الآلية. تتصل هذه الحزمة مباشرة بلوحات أطراف متوافقة للتعامل مع عمليات انتقال إشارات الإدخال والإخراج التناظرية ثنائية الاتجاه. وهي تدعم تكوينات تحكم متخصصة لتجميعات توربينات الغاز والبخار وطاقة الرياح البديلة. صُممت IS220PAICH1A للتركيب داخل حوامل VME ذات 13 أو 21 فتحة، وتعمل عادةً ضمن بنية تحكم زائدة ثلاثية الوحدات (TMR) تتكون من وحدات تحكم فردية، وشبكات إدخال/إخراج داخلية مخصصة، وبطاقات معالجات مركزية. وتدمج الوحدة طلاءً واقيًا متوافقًا للدوائر لمقاومة البيئات الصناعية القاسية، كما تتميز بأربعة مؤشرات حالة أمامية مقترنة بمنفذ إدخال/إخراج مثبت في القاعدة.

الميزات

معالجة قنوات إدخال وإخراج تناظرية صناعية متنوعة لأنظمة التحكم في التوربينات
مصممة للنشر ضمن بنيات شبكات زائدة ثلاثية الوحدات (TMR)
تتميز بمراجعة وظيفية مصنفة A تتضمن طلاءً دفاعيًا متوافقًا للوحة الدوائر المطبوعة

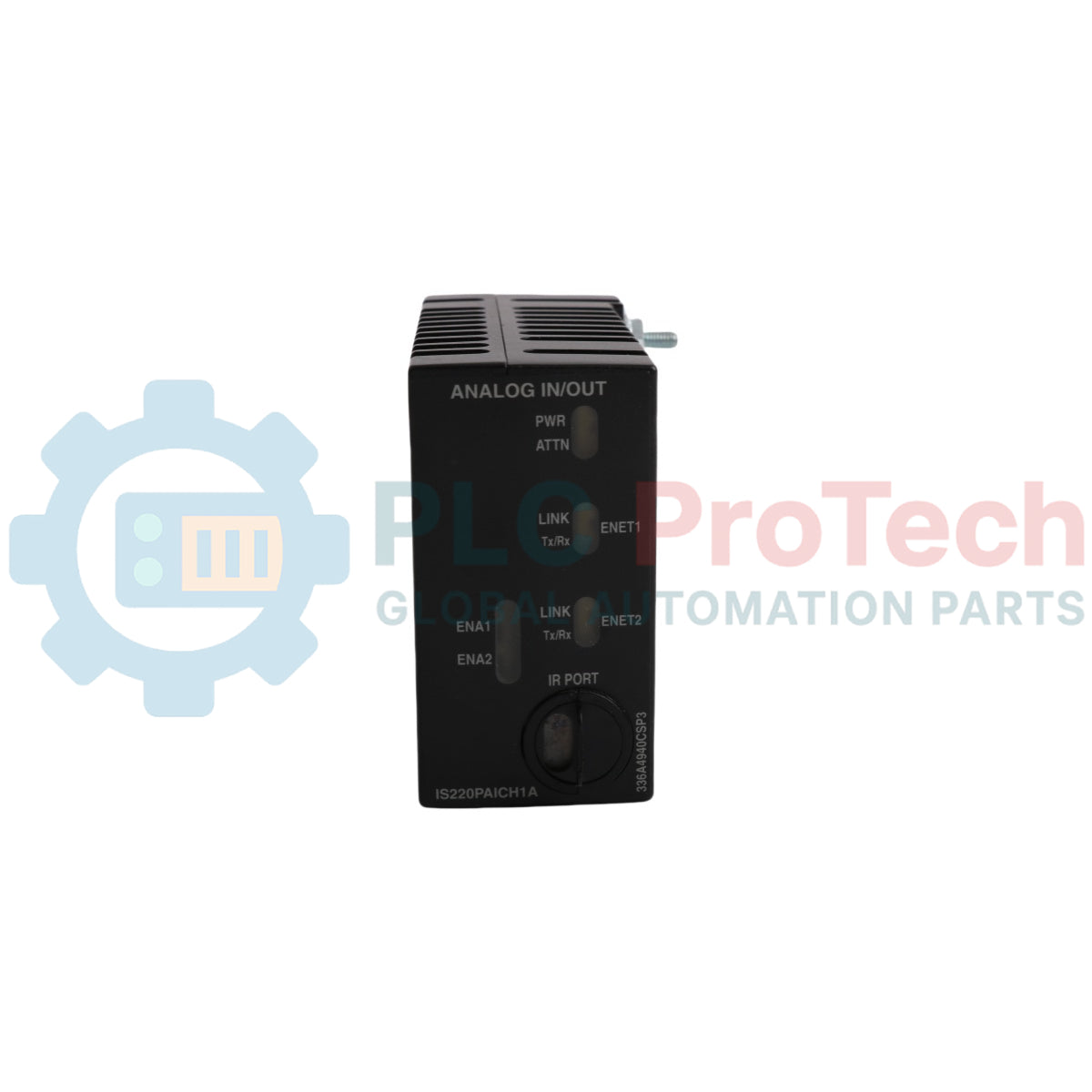

مزودة بأربعة مؤشرات حالة على الواجهة للتشخيص الفوري
مصممة بواجهة اتصال موجودة في الجزء السفلي من مجموعة الغلاف
معتمدة للسلامة التشغيلية في كل من المواقع غير الخطرة والمواقع الخطرة المتخصصة

التطبيقات

إدارة تجميعات التشغيل الآلي لتوربينات الغاز
أنظمة التحكم في حلقات توربينات البخار
تطبيقات التحكم في توربينات الرياح للطاقة البديلة
بنيات التحكم الموزعة التي تتطلب تحققًا موثوقًا من نظام TMR

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	شركة جنرال إلكتريك الأمريكية (GE Industrial Systems)
رقم القطعة	IS220PAICH1A
السلسلة	Mark VIe
الاختصار الوظيفي	PAIC
نوع المنتج	حزمة إدخال/إخراج تناظرية
نوع التجميع	وحدة IS220 قياسية مع طلاء متوافق للوحة الدوائر المطبوعة
نطاق درجة الحرارة المحيطة	-22 إلى 149 درجة فهرنهايت
الحد الأدنى لجهد مصدر الطاقة	27.4 VDC
الجهد الاسمي لمصدر الطاقة	28.0 VDC
الحد الأقصى لجهد مصدر الطاقة	28.6 VDC
الحد الأقصى لتيار مصدر الطاقة	0.49 A dc
الحد الأقصى لجهد الإدخال (القنوات 1-8)	10 V dc (بحد أقصى للتيار يبلغ 20 mA dc)
الحد الأقصى لجهد الإدخال (القنوات 9-10)	5 V dc (بحد أقصى للتيار يبلغ 20 mA dc)
الحد الأقصى لجهد الإخراج	16.3 V dc (بحد أقصى للتيار يبلغ 20 mA dc)
الحد الأقصى لجهد المرسل التناظري	25.2 V dc (بحد أقصى للتيار يبلغ 21 mA dc)

التوصيلات/الواجهات

مكوّن الواجهة	الطراز المتوافق / الوظيفة
IS200STAIH1A	واجهة لوحة أطراف الإدخال والإخراج
IS200STAIH2A	واجهة لوحة أطراف الإدخال والإخراج
IS20TBAIH1C	واجهة لوحة أطراف الإدخال والإخراج
منفذ الإدخال/الإخراج السفلي	منفذ مخصص لتوجيه وصلة الإدخال/الإخراج المحلية

إرشادات التركيب

التركيب في الحامل: ركّب حزمة الإدخال/الإخراج في موضعها المخصص داخل مجموعة حامل VME متوافقة ذات 13 أو 21 فتحة.
التوصيل بلوحة الأطراف: تأكد من الاتصال الهيكلي الصحيح مع لوحات أطراف الإدخال والإخراج المعتمدة، بما في ذلك خيارات TBAI (مثل IS20TBAIH1C) أو STAI (مثل IS200STAIH1A وIS200STAIH2A).
سلامة مصدر الطاقة: وفّر مصدر تيار مستمر ضمن الحدود الحرجة، بحد أدنى 27.4 VDC وحد أقصى 28.6 VDC، مع استهداف جهد اسمي يبلغ 28.0 VDC.
متطلبات إعداد TMR: اضبط كابلات الشبكة وعناوين العقد للمزامنة بشكل صحيح مع وحدات التحكم المستقلة وشبكات الإدخال/الإخراج الفردية التي تشكل حلقة التكرار الثلاثي للوحدات.

الامتثال والشهادات

الفئة I، القسم 2، المجموعات A وB وC وD، المعيار: ANSI/ISA - 12.12.01-2015
الفئة I، المنطقة 2، المجموعة IIC
ATEX، المنطقة 2، المجموعة IIC
شهادة المواقع غير الخطرة: UL E207865
شهادات المواقع الخطرة: UL E207685، UL DEMKO 12 ATEX 1114875X

FAQ

ما لوحات الأطراف التي يمكنها التفاعل مع الوحدة؟

يتوافق الجهاز مع لوحات أطراف الإدخال والإخراج IS200STAIH1A وIS200STAIH2A وIS20TBAIH1C.

ما متطلبات مصدر الطاقة الأساسية للحزمة؟

تعمل الحزمة بجهد دخل اسمي قدره 28.0 فولت تيار مستمر، مع الحفاظ على حدود تشغيل صارمة تتراوح بين حد أدنى قدره 27.4 فولت تيار مستمر وحد أقصى قدره 28.6 فولت تيار مستمر عند 0.49 أمبير تيار مستمر.

أين تُركَّب حزمة الإدخال والإخراج هذه عادةً ضمن النظام؟

يكون موقع التركيب المعتاد للجهاز داخل بنية رف VME ذي 13 فتحة أو 21 فتحة.

ما بنية النظام التي صُمّمت هذه الأجهزة لدعمها؟

صُمّمت الوحدة للعمل ضمن نظام ذي بنية التكرار المعياري الثلاثي (TMR)، باستخدام وحدات تحكم فردية وحلقات شبكة مخصصة.
