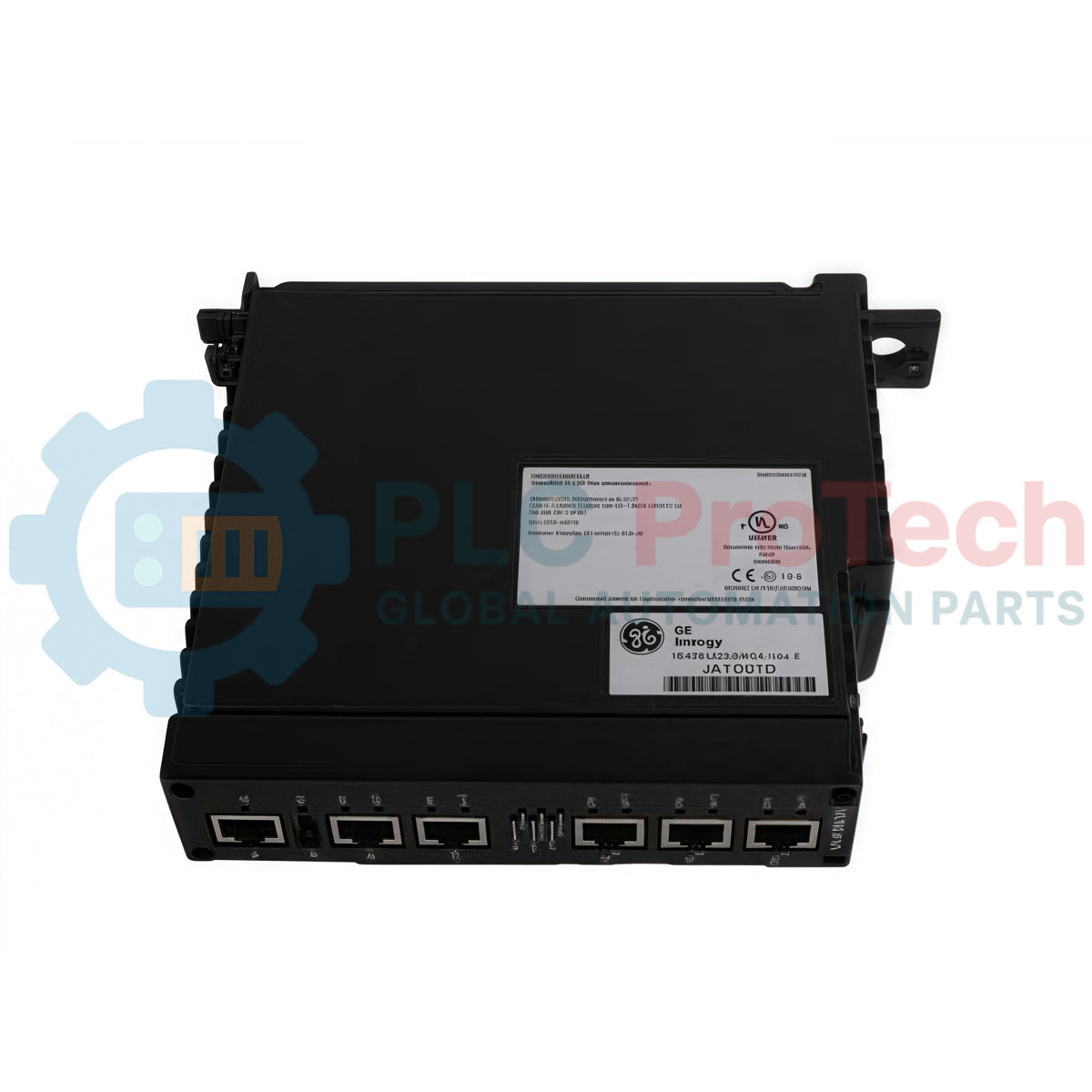

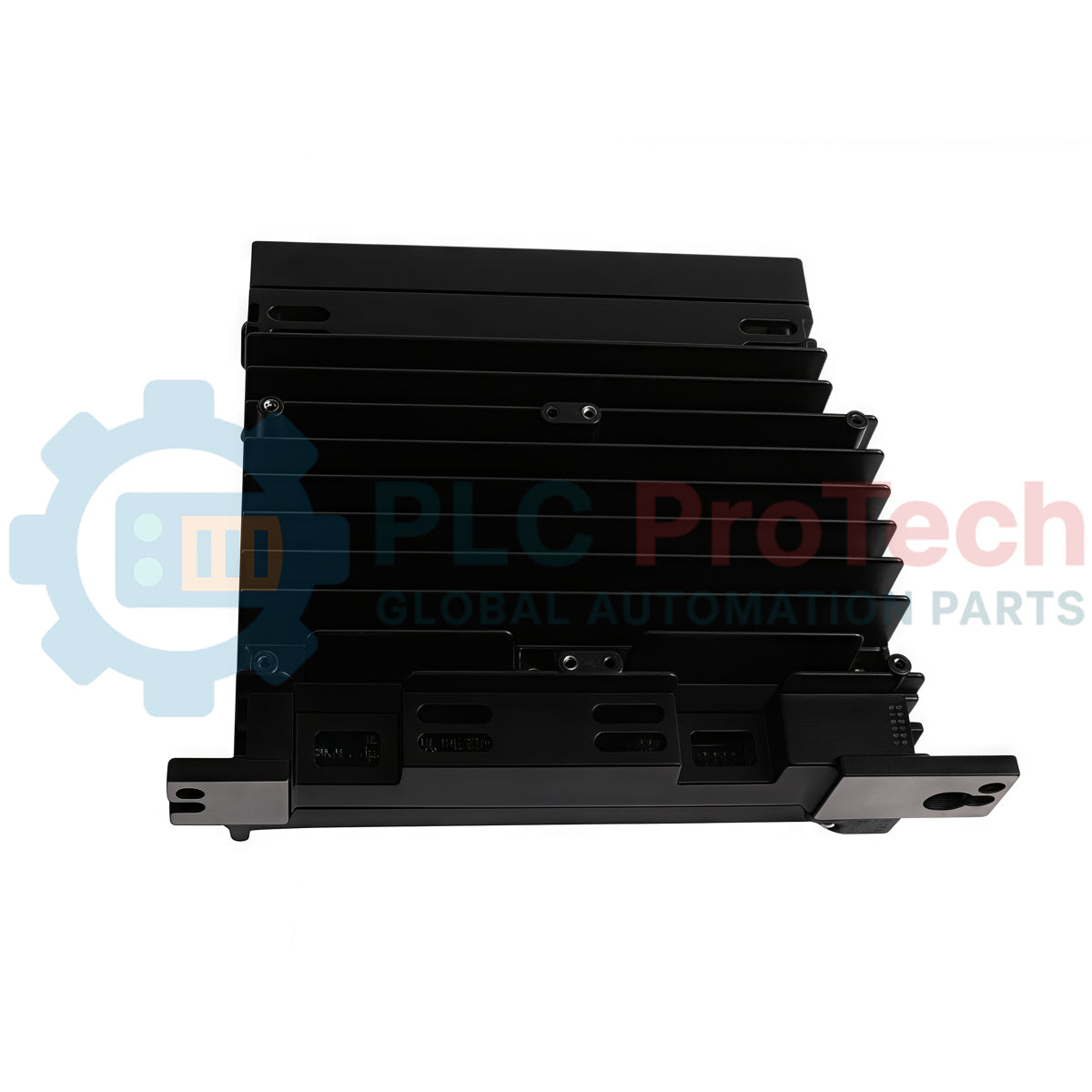

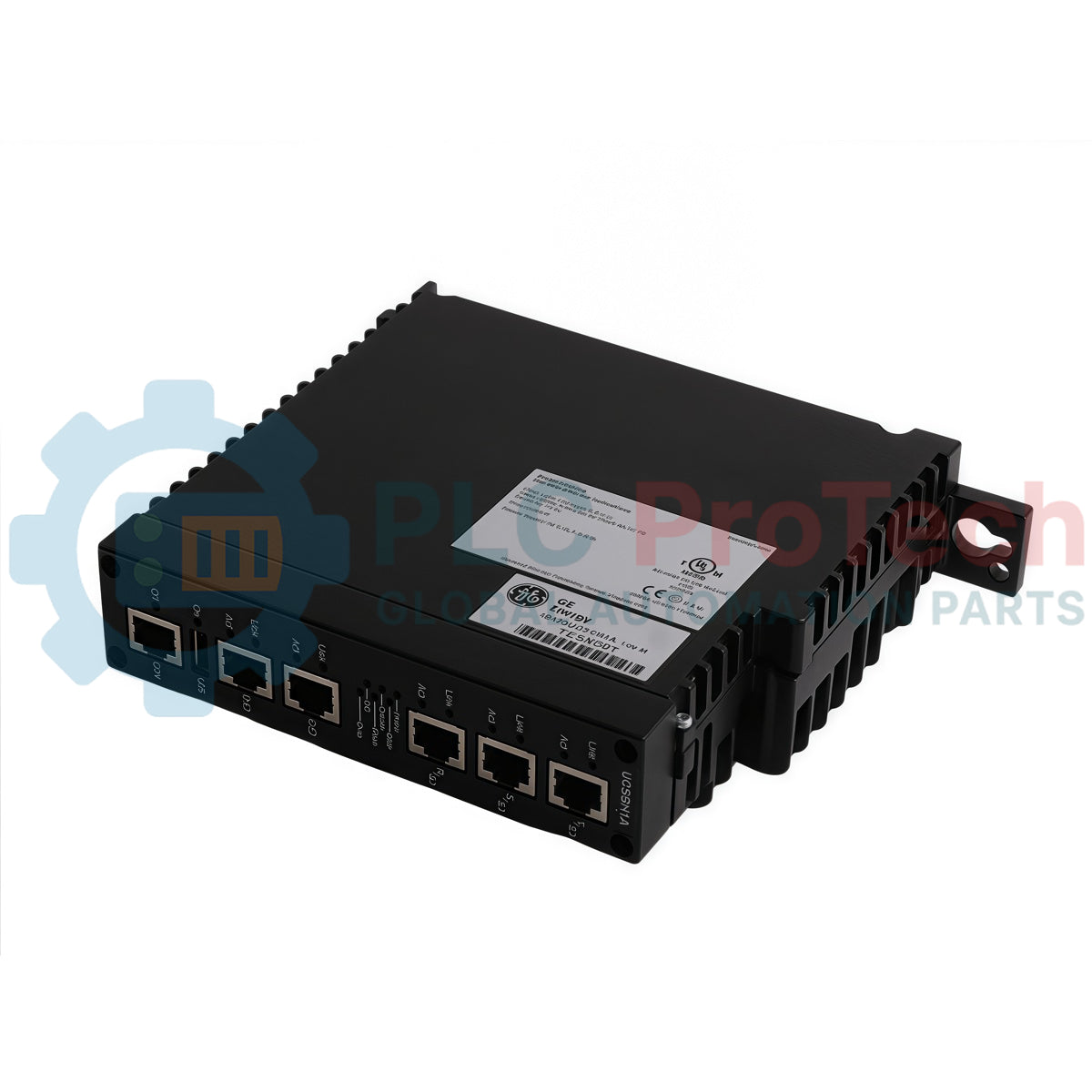

وحدة تحكم UCSB Mark VIe IS420UCSBH1A من جنرال إلكتريك

وحدة تحكم UCSB Mark VIe IS420UCSBH1A من جنرال إلكتريك

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: General Electric

  • رقم المنتج: IS420UCSBH1A

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدة تحكم UCSB

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1520ج

  • Dimensions: 5.5 سم × 12.3 سم × 20.3 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يعد IS420UCSBH1A معالج تحكم صناعي أحادي الوحدة طورته شركة جنرال إلكتريك لسلسلة Mark VIe Control Safety System. يعمل بالاختصار الوظيفي UCSB، ويعمل هذا الجهاز كوحدة تحكم مستقلة من الجيل الأول من نوع UCSB تنفذ منطق التطبيقات الواقعية لتطبيقات البنية التحتية ومحطات الطاقة. تم تصميم IS420UCSBH1A ديناميكيًا مع خرائط تكوين أصلية تسمح له بالعمل بالتبادل كوحدة تحكم أساسية ضمن أنظمة Mark VIe وEX2100e للتحكم في الإثارة وLS2100e للبدء الثابت. مبني حول معالج Intel EP80579 مدمج بسرعة 600 ميجاهرتز، يعالج الوحدة منطق تطبيقات التوربينات المعقدة ويتحكم في واجهات الاتصال دون الحاجة إلى بطارية احتياطية للنظام أو تجميع مروحة تبريد ميكانيكية مدمجة. يعمل بمنصة برمجيات تشغيل مشابهة تقريبًا لسلسلة UCSC اللاحقة للحفاظ على توافق البرامج الثابتة واتساق التكوين عبر دورات حياة النظام متعددة الأجيال.

الميزات

  • معالج صناعي مدمج Intel EP80579 بسرعة 600 ميجاهرتز لتنفيذ حلقة معالجة متسقة وحتمية.
  • تصميم الأجهزة الصلبة يلغي تمامًا الحاجة إلى مراوح تبريد داخلية وبطاريات احتياطية متقلبة.
  • معتمدة متعددة المنصات ومتعددة الأغراض لهياكل التحكم Mark VIe وEX2100e وLS2100e.
  • هيكل نظام تشغيل متوافق يوفر تنفيذًا منطقيًا لتطبيقات مماثلة تقريبًا لوحدات تحكم نظام UCSC.
  • معتمدة للتركيب الآمن في بيئات التشغيل القياسية غير الخطرة ومواقع الفئة الأولى، القسم 2.

التطبيقات

  • أنظمة التحكم في التوربينات الغازية والبخارية والمائية ضمن عائلة منتجات Speedtronic.
  • إدارة حلقة تحكم إثارة المولد EX2100e.
  • تنفيذ منطق نظام التحكم في بدء التشغيل الثابت LS2100e.
  • أتمتة عمليات المناطق الخطرة التي تتطلب معايير أمان الفئة الأولى، المنطقة 2 أو القسم 2.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنعة جنرال إلكتريك (GE)
رقم الطراز / الجزء IS420UCSBH1A
الاختصار الوظيفي UCSB
توافق سلسلة النظام نظام أمان التحكم Mark VIe، EX2100e، LS2100e
نوع المعالج الدقيق Intel EP80579 (سرعة الساعة 600 ميجاهرتز)
أدنى جهد تحكم 18 فولت تيار مستمر
تصنيفات مصدر الطاقة الاسمية 24 فولت تيار مستمر / 28 فولت تيار مستمر
أقصى جهد تحكم 30 فولت تيار مستمر
أقصى تصنيف للتيار 1.5 أمبير تيار مستمر
نطاق درجة حرارة التشغيل المحيطة -22 إلى 149 درجة فهرنهايت (-30 إلى 65 درجة مئوية)
آلية التبريد الحمل الحراري الطبيعي (هيكل بدون مروحة)
دليل المرجع اليدوي GEH-6725 / GEH-6721
بلد المنشأ الولايات المتحدة

الامتثال والشهادات

نوع الموقع رموز وكالة الشهادات / الإدراج
ATEX المنطقة 2، المجموعة IIC UL DEMKO 12 ATEX 1114875X
الفئة الأولى، المنطقة 2، المجموعة IIC UL E207685
الفئة الأولى، القسم 2، المجموعات A، B، C، D UL E207685
المواقع غير الخطرة UL E207685

إرشادات التثبيت

تحذير حرج:

قم بفصل جميع شبكات توزيع الطاقة الثانوية قبل إدخال أو فصل هذه الوحدة. يمكن أن يؤدي الصيانة الحية في بيئات ATEX المنطقة 2 إلى اشتعال متقلب أو التسبب في تلف دائم للوحة قاعدة المعالج.

1

تأكد من وجود مسافة مناسبة للخزانة لتبريد الحمل الحراري العمودي السلبي. يجب أن تبقى ممرات الهواء حول الهيكل غير محجوبة بواسطة التجميعات الصلبة المجاورة.

2

أكد أن خطوط إمداد الجهد الكهربائي الرئيسية مضبوطة ضمن نطاق التشغيل الهيكلي من 18 فولت تيار مستمر إلى 30 فولت تيار مستمر.

3

تحقق من أن وسادات التأريض الهيكلية تلتزم بدقة بإرشادات النشر الخطرة المفصلة داخل وثيقة GEH-6725 قبل بدء تسلسلات تهيئة النظام.

Loading product navigation…
Key Features:
#Mark VIe #UCSB Controller Module

ما هو نطاق جهد الإدخال الموصى به للمتَحكم؟
يتطلب الوحدة جهد تحكم أدنى قدره 18 فولت تيار مستمر ويمكنها قبول حتى حد أقصى 30 فولت تيار مستمر، مع تصنيفات اسمية قياسية عند 24 فولت تيار مستمر و28 فولت تيار مستمر.

هل يحتاج هذا الطراز من المتحكم إلى مروحة تبريد خارجية أو بطارية داخلية؟
لا. الأجهزة خالية تمامًا من المراوح وتعتمد على تصميم بدون بطارية، معتمدة كليًا على الحمل الحراري الطبيعي من خلال توجيه الخزانة عموديًا لتبديد الحرارة.

هل المتحكم متوافق مع خطوط النظام غير Mark VIe؟
نعم. هذه الوحدة الأحادية العالمية معنونة ومصرح بها بالكامل للنشر عبر Mark VIe، والتحكم في الإثارة EX2100e، وحلقات التحكم في المبدئ الثابت LS2100e.

ما هي أرقام تصنيف السلامة المحددة التي تنطبق على استخدامه في المناطق الخطرة؟
يحمل شهادة UL DEMKO 12 ATEX 1114875X لمناطق ATEX Zone 2 (المجموعة IIC)، إلى جانب UL E207685 التي تغطي الفئة I، المنطقة 2، المجموعة IIC، والفئة I، القسم 2 (المجموعات A، B، C، D).

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولية، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .

TECHNICAL SPECIFICATIONS

Color pattern
أسود
Country of origin
الولايات المتحدة
Power source
الطاقة الكهربائية المستمرة (DC)
