الشركة المصنعة: ABB
رقم المنتج: GHR4450100R1
Country of origin:السويد
نوع المنتج: وحدة تزامن Sigma-tronic
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 580ج
Dimensions: 16.10 سم × 6.80 سم × 18.50 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

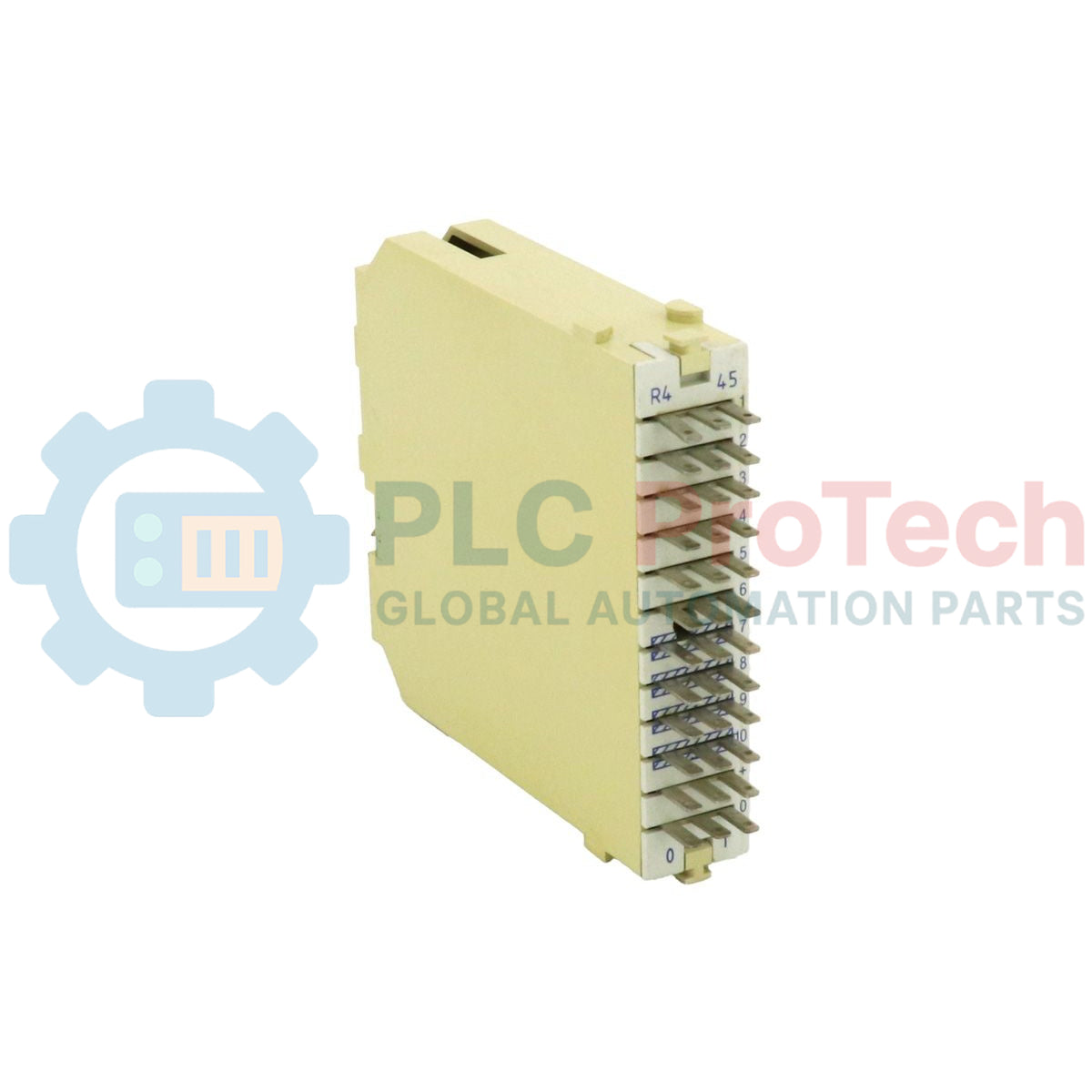

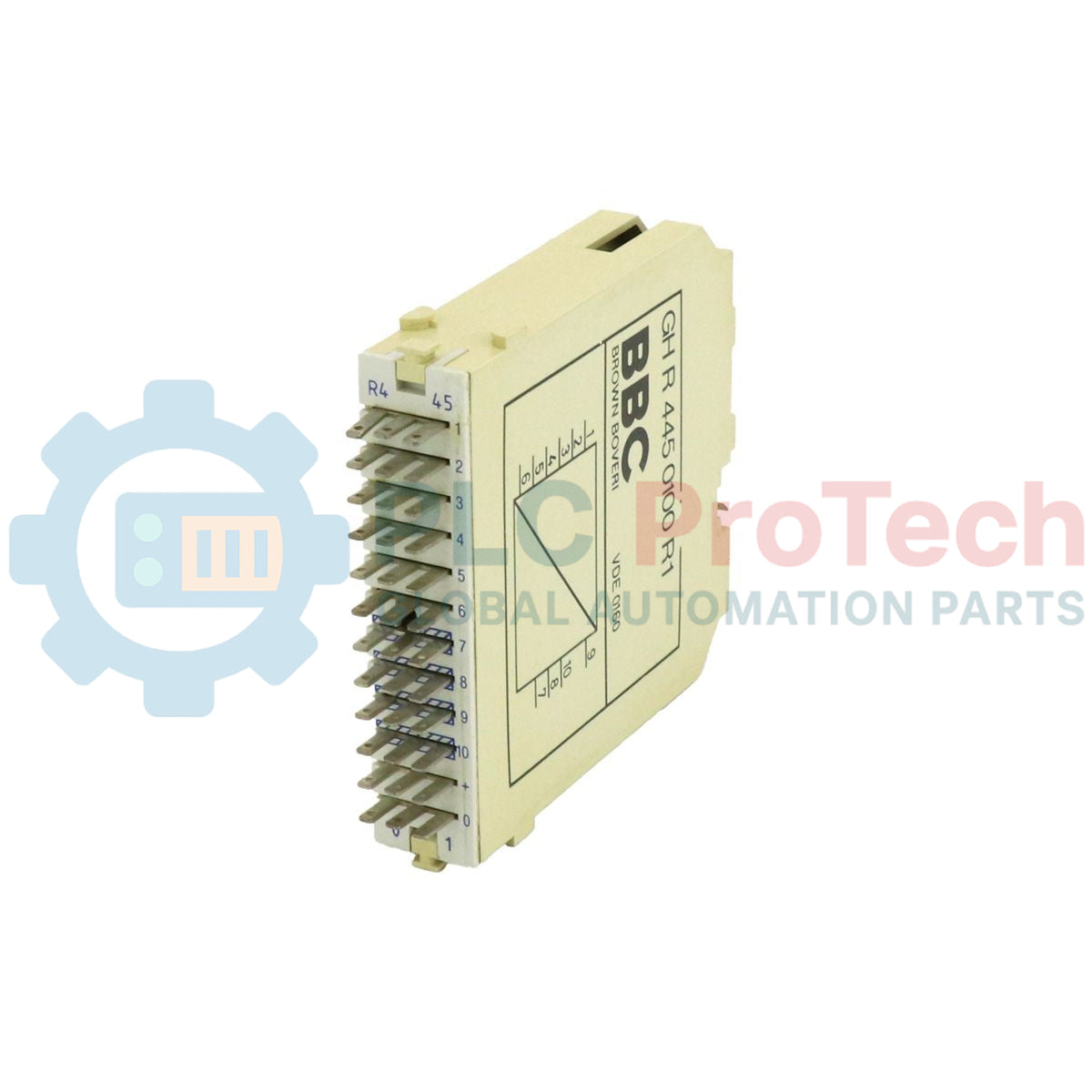

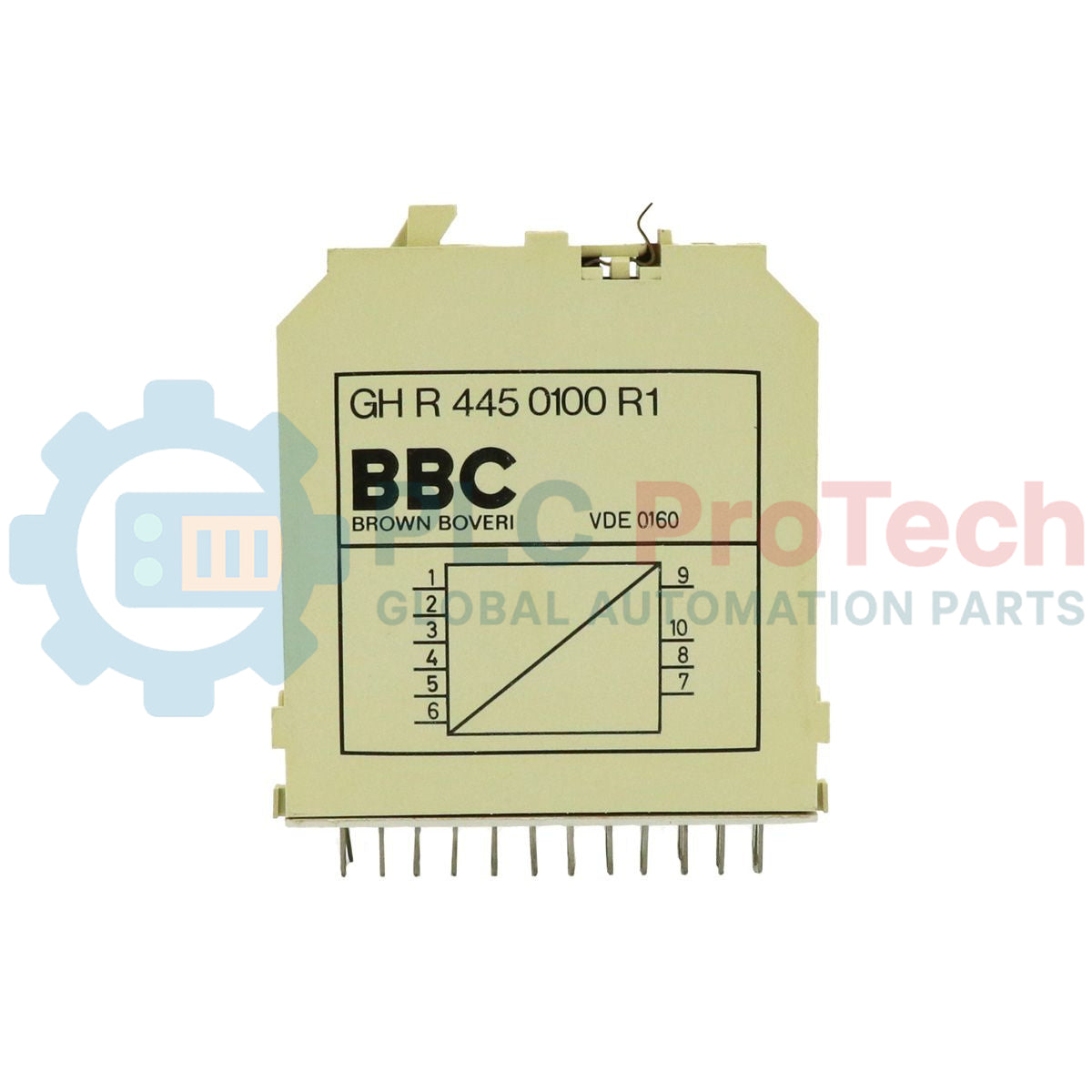

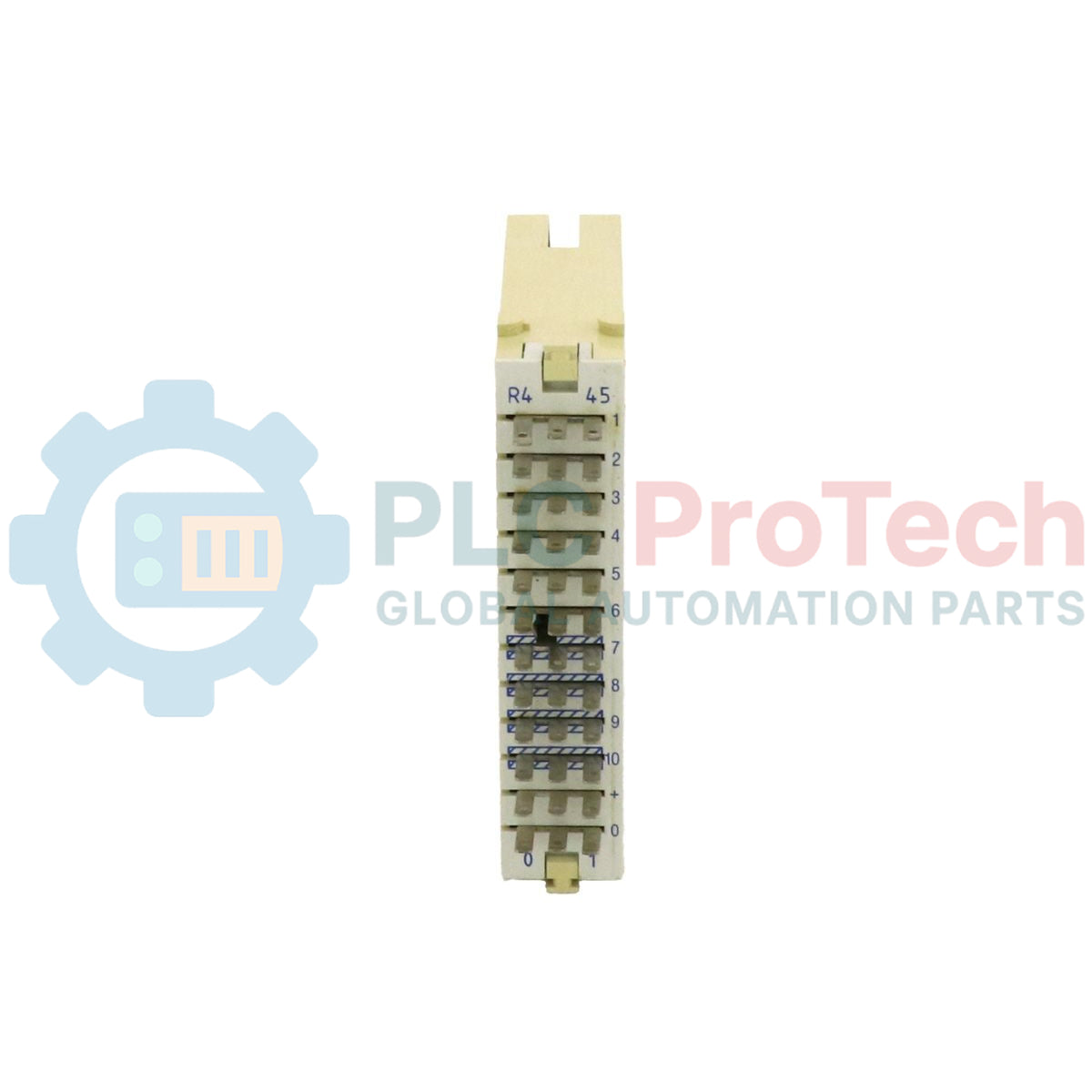

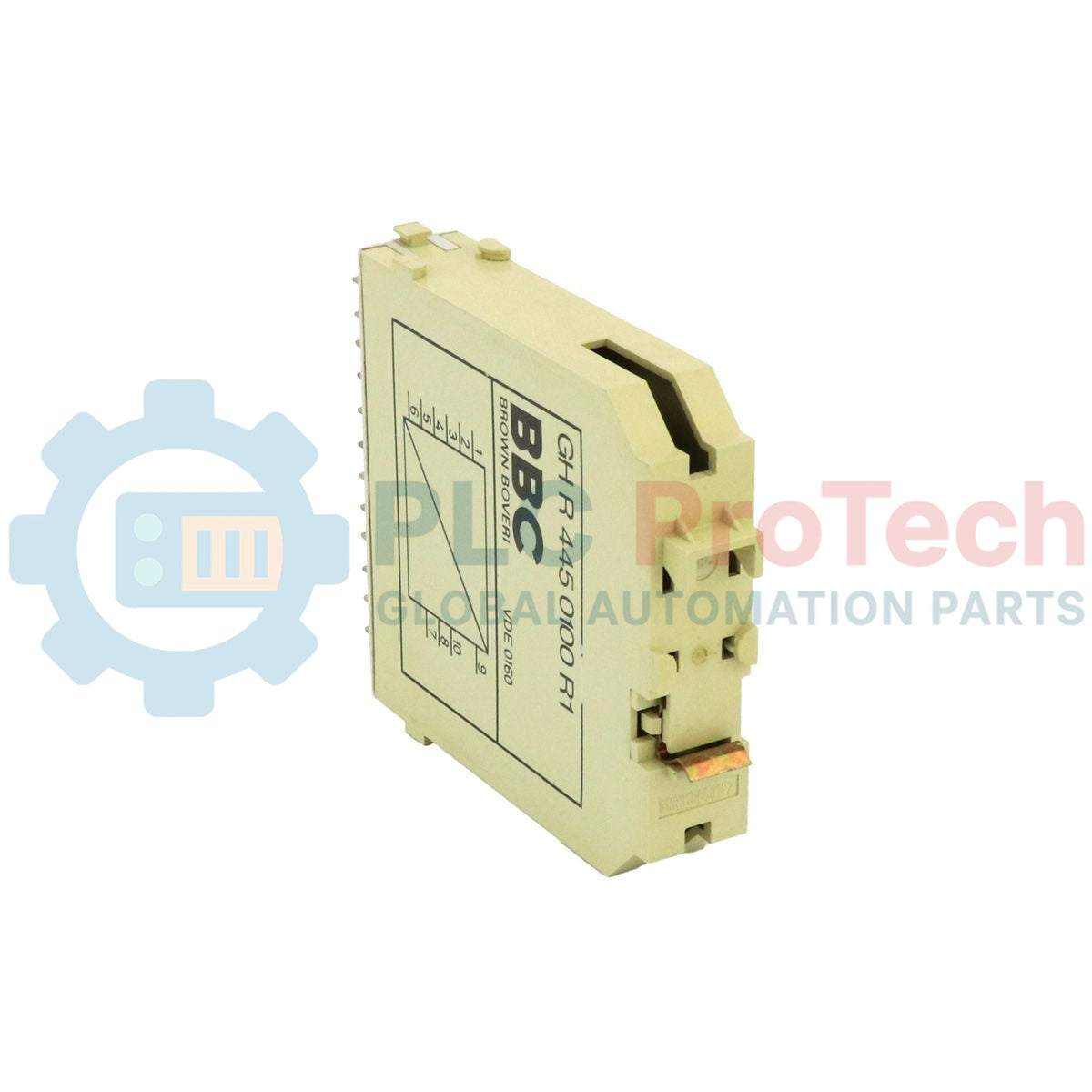

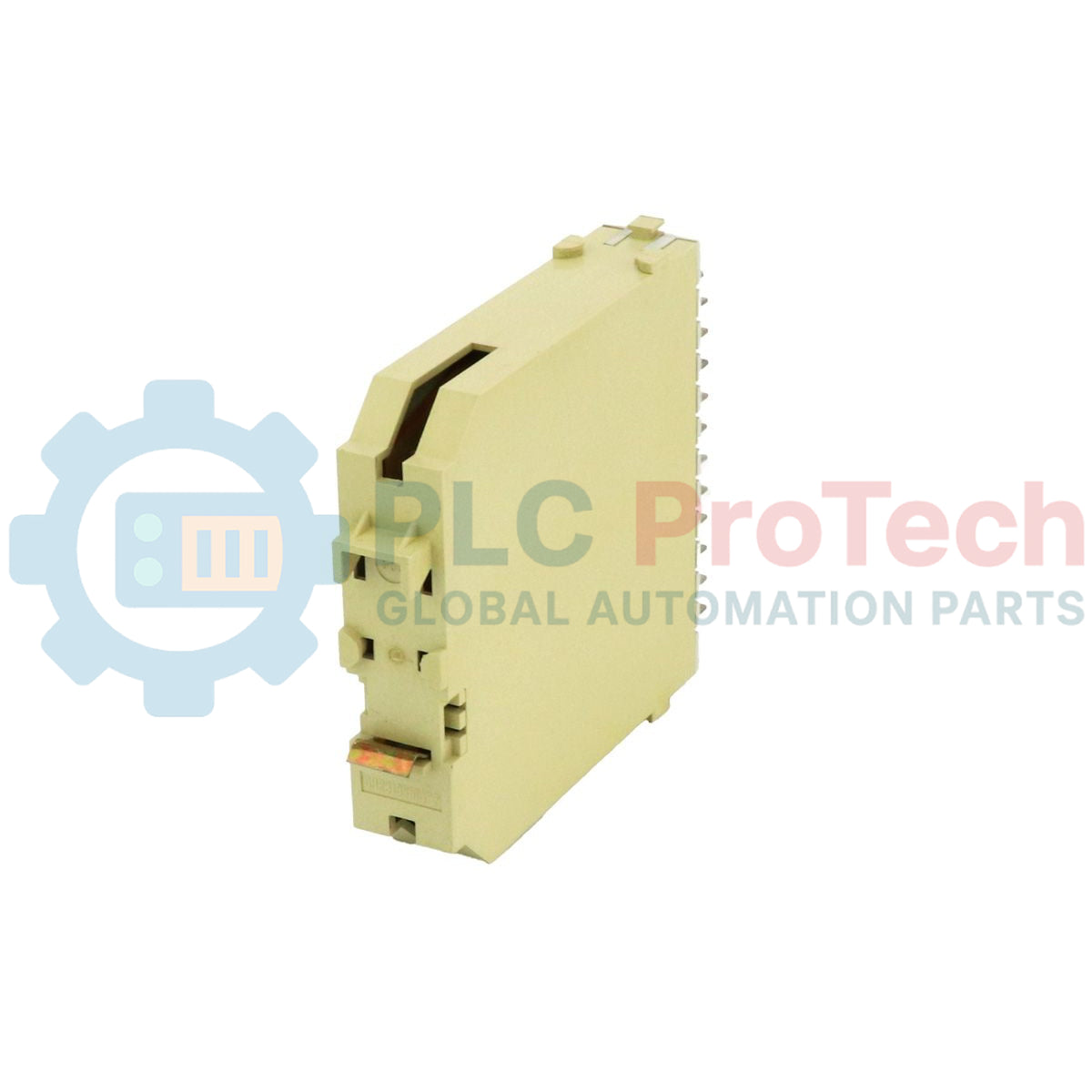

إن GH R445 0100 R1 (GHR4450100R1)، المعروف أيضًا باسم R 445.1، هو وحدة تزامن دقيقة من نظام BBC Brown Boveri Sigma-tronic b القديم. صُممت هذه الوحدة لتكون واجهة التحكم الأساسية لأنظمة العد التصاعدي/التنازلي أحادية وخ متعددة الخانات، وتعمل بوصفها المتحكم الرئيسي بالتوقيت لمراحل العد R 445.4 و R 445.5. وتتمثل وظيفتها الأساسية في مزامنة إشارات التحكم غير المتزامنة، مثل العد وإعادة الضبط والاتجاه، ضمن تسلسل زمني يمنع حالات التسابق المنطقي في شاشات العرض متعددة الخانات. وسواء استُخدمت في مراقبة محطات الطاقة القديمة أو في الأتمتة الصناعية الثقيلة، تضمن GH R445 0100 R1 عدًّا خاليًا من الأخطاء حتى تردد 2 kHz، حتى أثناء تبديل الاتجاهات بسرعة عالية، مما يجعلها ضرورية للحفاظ على سلامة بيانات تحديد الموضع والقياس عالية الدقة.
| الخاصية | المواصفة |
| الطراز | GH R445 0100 R1 (R 445.1) |
| العلامة التجارية | ABB (BBC Brown Boveri) |
| السلسلة | Sigma-tronic b |
| تردد العد | من 0 إلى 2000 Hz (2 kHz) |
| سعة حمل الخرج | 30 حملاً لكل خرج |
| استهلاك التيار | 20 mA (إشارة 0) إلى 45 mA (إشارة 1) |
| منطق الاتجاه | 0 = تنازلي، 1 = تصاعدي |
| تأخير الإشارة (مدخل Z) | نموذجيًا 0.15 ms |
| زمن استعادة إعادة الضبط | بحد أقصى 0.35 ms |
| التصميم الميكانيكي | وحدة بعرض مفرد |
| الوزن | 120 g |
| لون التعريف | أزرق |
كيف تتعامل R 445.1 مع تغييرات اتجاه العد عند الترددات العالية؟
صُممت الوحدة لإجراء تبديل «خالي من الأخطاء». بعد تغيير الاتجاه عند مدخل VR، يوقف المنطق الداخلي معالجة النبضات لمدة تقارب 0.5 ms لمزامنة جميع خانات العد اللاحقة. ويضمن ذلك عدم فقدان أي نبضات أو عدّها مرتين أثناء الانتقال بين الوضعين الأمامي والعكسي.
ما الغرض من مدخل RM (التغذية الراجعة)؟
يعمل مدخل RM بوصفه «موقفًا» ميكانيكيًا للعداد. ومن خلال توصيله بخرج الحمل الزائد للخانة الأعلى أهمية، تمنع العداد من تجاوز الحد. فعلى سبيل المثال، سيتوقف عداد من 3 خانات عند 999 أو 000 بدلًا من إعادة الضبط إلى الصفر أو القفز إلى 999. ولتعطيل هذه الميزة، يجب توصيل مدخل RM بإشارة 1 (+ Us).
هل تتطلب هذه الوحدة صمامات ثنائية خارجية للأحمال الحثية؟
لا. صُممت مخارج Sigma-tronic b R 445.1 بقوة لتبديل الأحمال الحثية دون الحاجة إلى صمامات ثنائية خارجية للتدوير الحر، مما يبسط التوصيلات داخل خزانة التحكم.
كم عدد مراحل العد التي يمكن لوحدة تزامن واحدة التحكم فيها؟
تم تصنيف R 445.1 لتشغيل ما بين 1 و6 خانات عد تصاعدي/تنازلي (R 445.4/5)، بما يوفر سعة عرض قصوى تبلغ 999,999.
توقيت مزامنة الإشارة: عند تصميم منطق تحكم عالي السرعة، يجب مراعاة فترة الاستعادة البالغة 0.35 ms المطلوبة بعد إزالة إشارة إعادة الضبط (R) أو النقل (ÜS). فإذا وصلت نبضة عد خلال هذه الفترة، فقد لا يتم التعرف عليها.
فصل التداخل: غالبًا ما يُستخدم خرج النقل (QUS) لتزويد منطق «ضبط المحدد المسبق». وفي الأنظمة المعقدة ذات مسارات الأسلاك الطويلة، نوصي بتنفيذ فصل للتداخل أو تضخيم للإشارة عند هذه العقدة للحفاظ على حواف النبضات حادة وتجنب التشغيل الخاطئ.
سلوك منطق المنع: يمكن تبديل مدخل المنع (S) بغض النظر عن حالة مدخل العد (Z). ومع ذلك، إذا استُقبلت إشارة منع أثناء معالجة نبضة، فقد صُممت الوحدة لإكمال دورة تلك النبضة المحددة قبل التوقف، مما يضمن عدم حدوث «عمليات عد جزئية».
