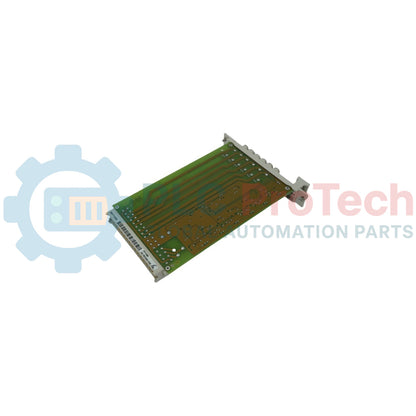

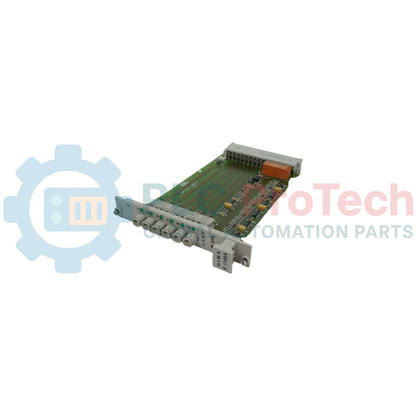

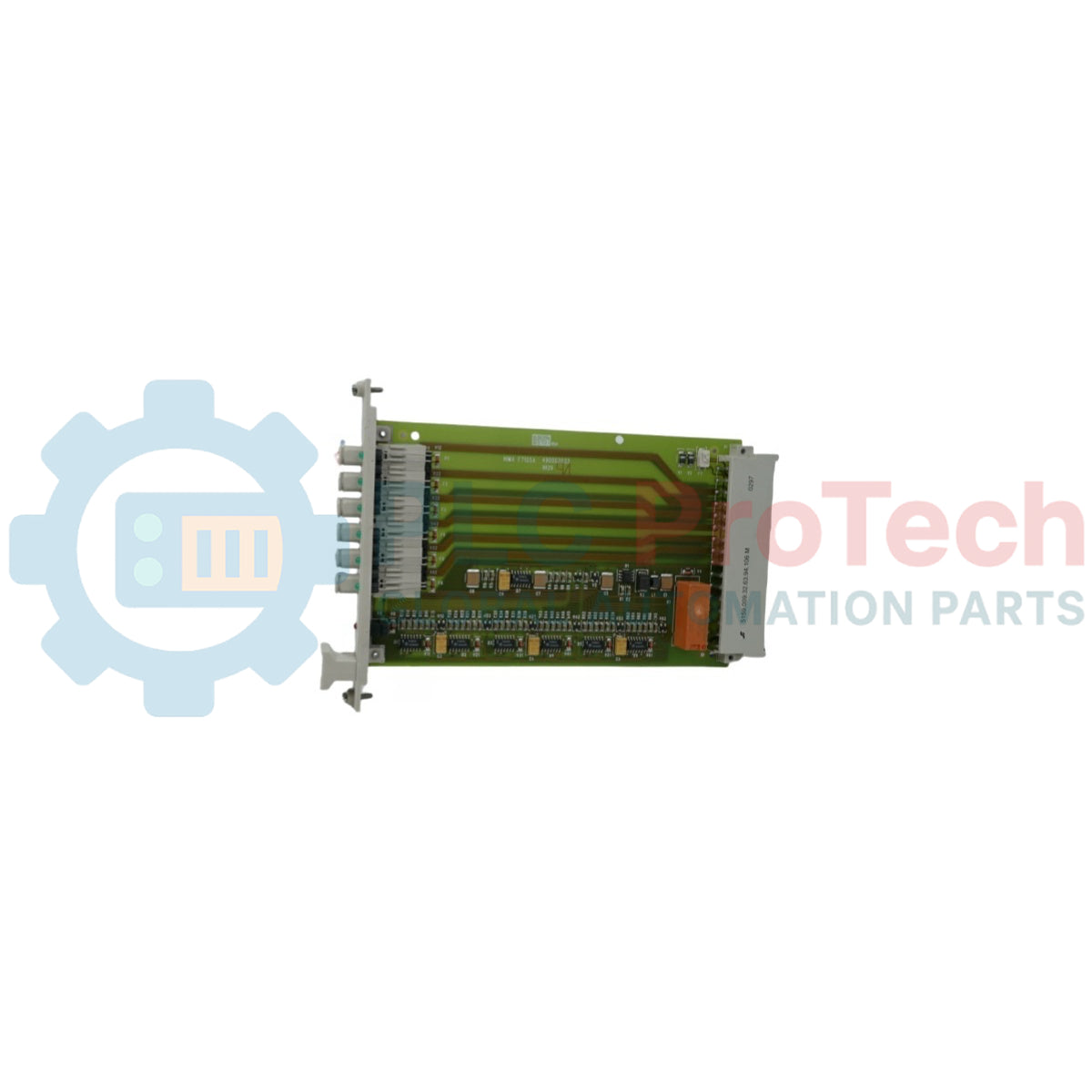

وحدة توزيع تيار HIMA F 7105A سداسية الطيات مع مراقبة المصهر

نظرة عامة على المنتج

وحدة توزيع التيار ذات الموثوقية العالية F 7105A (F7105A) هي وحدة توزيع تيار سداسية الطيات مصممة لأنظمة السلامة القائمة على الرفوف من HIMA. وظيفتها الأساسية هي توفير توزيع طاقة محمي لمختلف الرفوف الفرعية ومكونات النظام مع ضمان المراقبة المستمرة لسلامة الخطوط. تتميز الوحدة بستة مسارات تيار مستقلة، كل منها مزود بصمام (فيوز) ومؤشر LED مخصص للحالة. في البنية التحتية الحيوية مثل المصافي أو محطات الطاقة، تلعب F 7105A دورًا حيويًا في إدارة الطاقة المحلية، مما يمنع دائرة قصر واحدة من إيقاف تشغيل رف تحكم السلامة بالكامل. بفضل تتابع الأخطاء المدمج، فإنه يوفر تغذية راجعة فورية لنظام التشخيص المركزي في اللحظة التي ينفجر فيها الفيوز، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR).

التكوين الفني

تم تصميم F 7105A ببساطة ميكانيكية ومتانة كهربائية:

• سعة التوزيع: ستة مسارات تيار محمية بفيوزات، وعادة ما يتم تزويدها بفيوزات من نوع 4 أمبير-T (تأخير زمني) من المصنع.

• مراقبة الفيوزات: يتم مراقبة كل مسار للتأكد من سلامته. إذا انفجر الفيوز، يومض مؤشر LED أحمر "ERR" ويفتح ملامس تحويل خالٍ من الجهد للإشارة عن بعد.

• التشخيص البصري: يتميز بستة مؤشرات LED خضراء لحالة المسار ومؤشر LED أحمر واحد للخطأ الشائع على اللوحة الأمامية.

• تغذية احتياطية: تسمح المسامير z2 و z4 بالتزويد المتوازي لجهود تشغيل 24 VDC، مما يضمن بقاء ناقل التوزيع نشطًا حتى لو تعرض أحد خطوط التزويد للخطر.

• منطق التبديل: يعمل ملامس الترحيل المراقبة بوقت تبديل يبلغ حوالي 60 مللي ثانية، مما يوفر إشعارًا سريعًا بأعطال توزيع الطاقة.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يضيء مؤشر LED "ERR" إذا لم يتم توصيل مسار تيار؟

لا. إذا لم يتم توصيل مسار تيار بحمل، يظل مؤشر LED الأخضر المقابل مطفأً، ولكن يظل ملامس تتابع الإخراج مغلقًا. تراقب الوحدة فقط المسارات "المتصلة" حيث انفجر فيوز فعليًا.

ما هي أقصى سعة تبديل لتتابع الخطأ؟

يمكن للمرحل المدمج التعامل مع ما يصل إلى 4 أمبير عند 30 فولت تيار متردد/تيار مستمر. بالنسبة للأحمال الحثية، فهو مصنف لأقصى طاقة تبديل تبلغ 120 واط (غير حثية) أو 120 فولت أمبير (cos phi > 0.5).

هل يمكنني استبدال الفيوزات القياسية 4 A-T بتصنيف مختلف؟

بينما 4 A-T هو المعيار المصنعي، يمكنك استخدام فيوزات أصغر لحماية خطوط معينة. ومع ذلك، يجب ألا تتجاوز أبدًا تصنيف 4 أمبير لكل مسار لتجنب ارتفاع درجة حرارة مسارات اللوحة الخلفية أو الدوائر الداخلية للوحدة.

دليل الهندسة والتركيب

• سلامة استبدال الفيوزات: قبل استبدال فيوز منفجر، قم دائمًا بالتحقيق في السبب الجذري للتيار الزائد. سيساعدك مؤشر LED الأحمر الوامض "ERR" ومؤشر LED الخاص بالمسار في تحديد دائرة الفرع التي تعطلت. تأكد من عزل الطاقة قبل إزالة الفيوز فعليًا.

• توصيل التغذية المتوازية: لزيادة توافر النظام إلى أقصى حد، استخدم كل من المسامير z2 و z4 لتوصيل مصادر طاقة 24 VDC زائدة عن الحاجة. وهذا يضمن بقاء مسارات التوزيع الستة نشطة حتى لو تعطلت وحدة تزويد طاقة رئيسية واحدة.

• دمج ملامس الترحيل: قم بتوصيل ملامس التبديل الخالي من الجهد (المسامير 2 و 4) بمدخل رقمي على وحدة المعالجة المركزية لسلامة HIMA الخاصة بك. يتيح لك ذلك إنشاء إنذار على مستوى النظام في برنامج SILworX أو ELOP II كلما حدث خطأ في توزيع الطاقة.

• الاعتبارات البيئية: الوحدة مصنفة لدرجات حرارة تتراوح من -25 إلى +70 درجة مئوية، مما يجعلها مناسبة للخزانات الخارجية غير المدفأة. ومع ذلك، تأكد من أن الخزانة تحتوي على تهوية كافية إذا تم استخدام وحدات F 7105A متعددة بكامل سعة 4 أمبير، حيث يمكن أن تؤثر الحرارة التراكمية من الفيوزات على درجات الحرارة الداخلية للخزانة.
