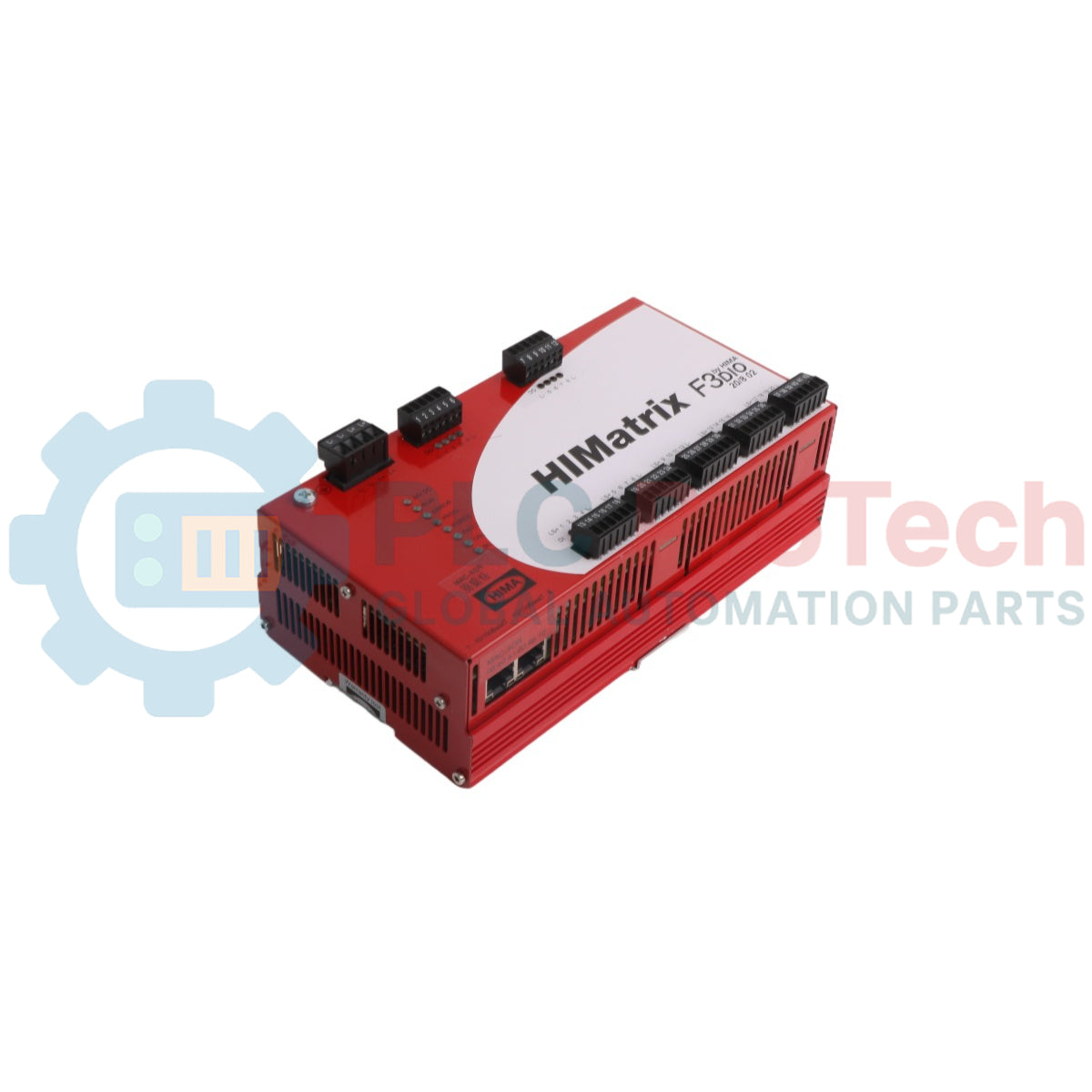

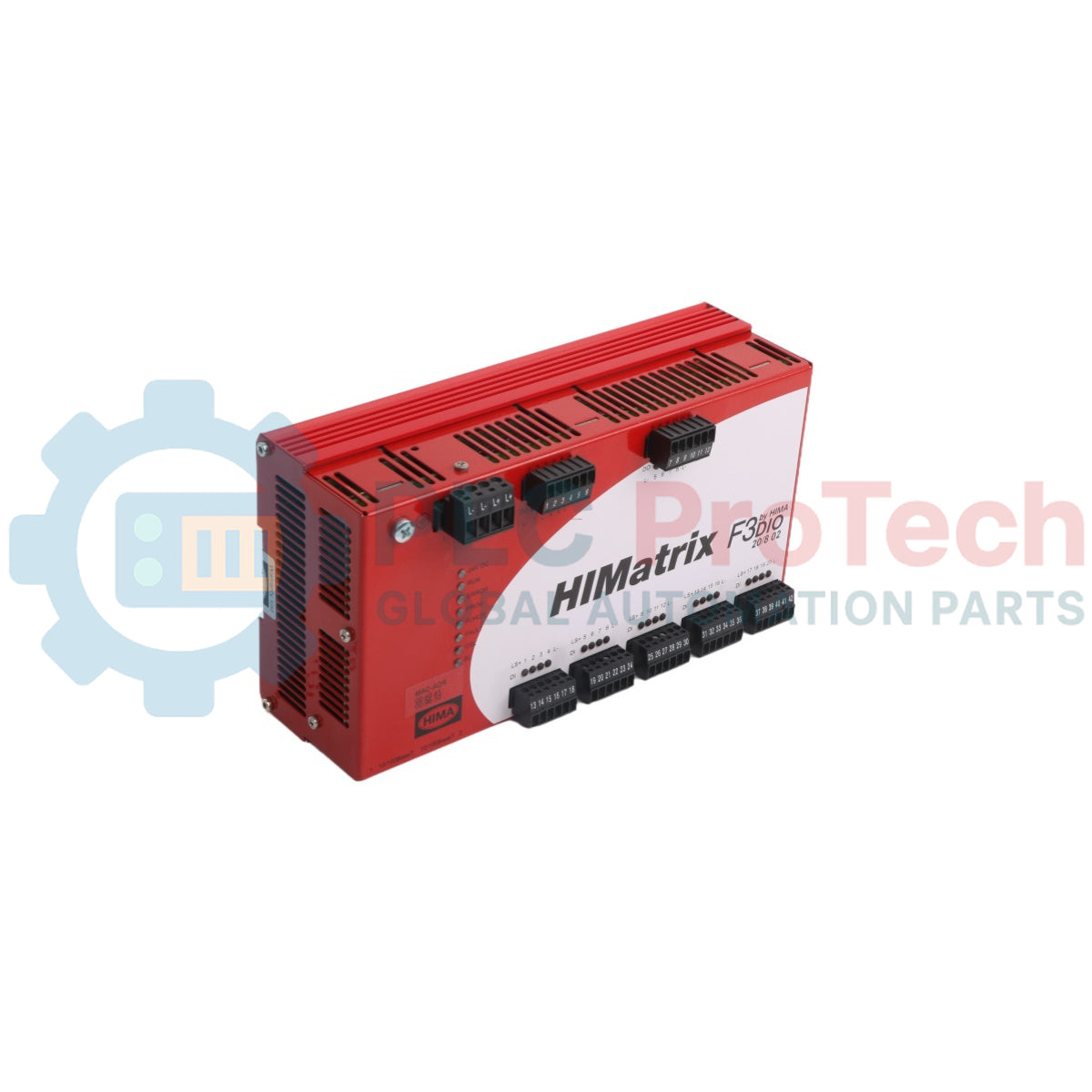

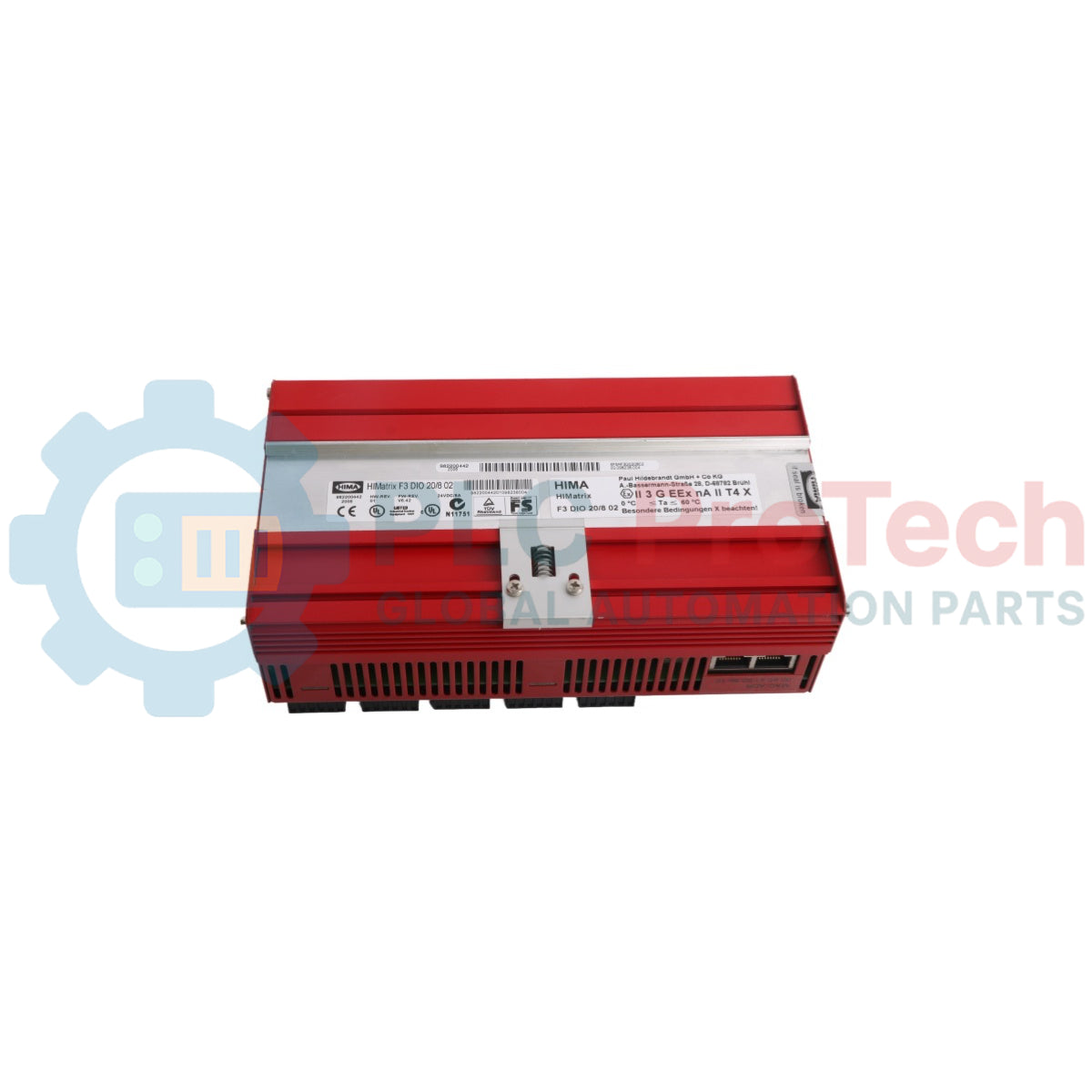

وحدة الإدخال/الإخراج البعيدة الآمنة HIMA F3 DIO 20/8 02 HIMatrix

نظرة عامة على المنتج

إن  F3 DIO 20/8 02 (F3DIO20/802) هو وحدة إدخال/إخراج بعيدة مدمجة وعالية التكامل، مصممة لنظام السلامة HIMA HIMatrix. صُممت هذه الوحدة لتوفير تحكم موزع مرتبط بالسلامة، وتدمج 20 مدخلًا رقميًا و8 مخارج رقمية ضمن هيكل متين. وتُعد مكوّنًا بالغ الأهمية للبيئات الصناعية عالية الخطورة، مثل مصافي النفط والغاز، ومصانع المعالجة الكيميائية، والمنصات البحرية، حيث تمثل السلامة الوظيفية وأقصى مدة تشغيل أولوية قصوى. ومن خلال الاستفادة من بروتوكول safeethernet، تتيح  F3 DIO 20/8 02 نقل البيانات في الوقت الفعلي، والمعتمد وفق SIL 3، عبر بنية Ethernet قياسية. وقد صُمم الطراز المحدد 021 لتحقيق موثوقية فائقة، إذ يتميز بطبقة طلاء واقية لتحمل الظروف الجوية القاسية والتقلبات الحرارية الممتدة، مما يحد بفعالية من حالات إيقاف النظام غير المتوقعة الناتجة عن الإجهاد البيئي.

التهيئة الفنية

تم تحسين بنية  F3 DIO 20/8 02 لتحقيق السلامة الوظيفية وتنفيذ المنطق اللامركزي:

• تكامل السلامة: معتمدة لتطبيقات SIL 3 (IEC 61508) والفئة 4 (EN 954-1)، بما يضمن أعلى مستوى من خفض المخاطر لوظائف الأجهزة المرتبطة بالسلامة (SIF).

• الاتصال: تستخدم منفذي Ethernet مزدوجين (10/100BaseT) لدعم اتصال safeethernet، مما يتيح دمجًا سلسًا في شبكة سلامة ذات أزمنة استجابة حتمية.

• الحماية البيئية (الطراز 021): تُغطى المكوّنات بطبقة طلاء واقية متخصصة (طلاء متوافق) لمقاومة الرطوبة والتآكل الكيميائي.

• كثافة المدخلات/المخرجات: تضم 20 مدخلًا رقميًا آمنًا (تدعم مراقبة الخط لاكتشاف القصر وانقطاع السلك) و8 مخارج رقمية آمنة (حتى 2 أمبير لكل قناة، وبحد أقصى إجمالي يبلغ 15 أمبير).

• قدرة المعالجة: تتضمن وحدة تحكم داخلية لمعالجة الإشارات محليًا، مما يقلل الحمل على وحدة المعالجة المركزية المركزية للسلامة ويحسن أزمنة الاستجابة المحلية.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما المزايا المحددة للطراز ذي نطاق -20 درجة مئوية؟

يتيح نطاق درجة الحرارة الممتد من -20 إلى +60 درجة مئوية، إلى جانب الطلاء الواقي، تركيب الوحدة في خزائن خارجية غير مدفأة أو في بيئات ساحلية، حيث تتسبب الرطوبة المتكثفة ودرجات الحرارة المنخفضة عادةً في تعطل الأجهزة الإلكترونية القياسية.

هل تدعم هذه الوحدة مراقبة الخط لحساسات الحقل؟

نعم. صُممت المدخلات الرقمية لإجراء مراقبة الخط من خلال تقييم الإشارات النبضية. ويتيح ذلك للنظام التمييز بين الإشارة الصحيحة وانقطاع السلك أو حدوث قصر في أسلاك الحقل.

كيف تتم تهيئة F3 DIO 20/8 02؟

تتم التهيئة عبر أداة الهندسة SILworX (أو ELOP II Factory في الإعدادات القديمة). وتُضبط معلمات الوحدة، مثل استجابة الخطأ وتأخير الإدخال، داخل البرنامج ثم تُنزّل عبر الشبكة.

هل يمكن استخدام هذه الوحدة في الأجواء القابلة للانفجار؟

الوحدة معتمدة وفق ATEX Zone 2، ما يعني أنه يمكن تركيبها في المناطق التي يُحتمل فيها عدم حدوث أجواء قابلة للانفجار، لكنها قد تستمر لفترة قصيرة، شريطة وضعها داخل حاوية ذات تصنيف مناسب.

دليل الهندسة والتركيب

• التبديل أثناء التشغيل والسلامة: على الرغم من أن نظام HIMatrix يدعم الصيانة اللامركزية، فإن استبدال وحدة F3 DIO يتطلب إجراء تحقق من السلامة. احرص دائمًا على مراقبة مصباح "FORCE" أثناء الاختبار لمنع التشغيل غير المقصود للعناصر النهائية.

• الإدارة الحرارية: بالنسبة إلى التركيبات داخل الخزائن، حافظ على خلوص رأسي لا يقل عن 100 مم لضمان الحمل الحراري الطبيعي الكافي. وعلى الرغم من أن الوحدة مصنفة للعمل عند 60 درجة مئوية، فإن الكثافة الحرارية المفرطة داخل خزانة مزدحمة قد تسرّع تقادم المكوّنات.

• التأريض والتوافق الكهرومغناطيسي: لضمان سلامة اتصال SIL 3 عبر safeethernet، استخدم موصلات RJ45 محمية وكابلات Ethernet صناعية من الفئة 5e (أو أعلى). يجب توصيل سكة DIN بأرضي وظيفي منخفض الممانعة لتصريف التداخل عالي التردد.

• سلامة مصدر الطاقة: ينبغي الحصول على تغذية 24 VDC من مصدر طاقة معتمد للسلامة (SELV أو PELV). تأكد من ألا ينخفض هبوط الجهد عبر مسارات كابلات الحقل الطويلة عن 20.4 VDC عند أطراف الوحدة، لتجنب أعطال التشخيص الناتجة عن "Undervoltage".
