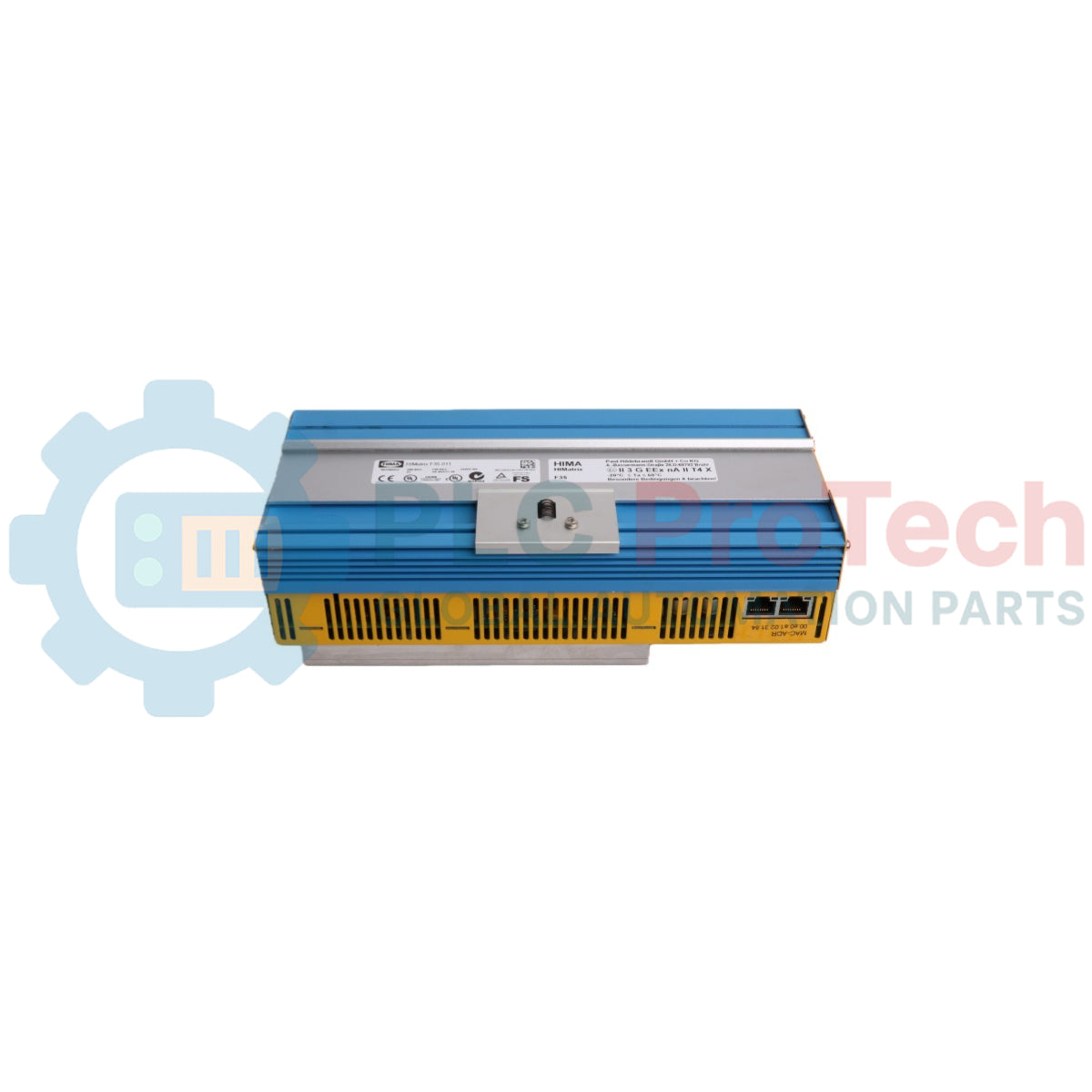

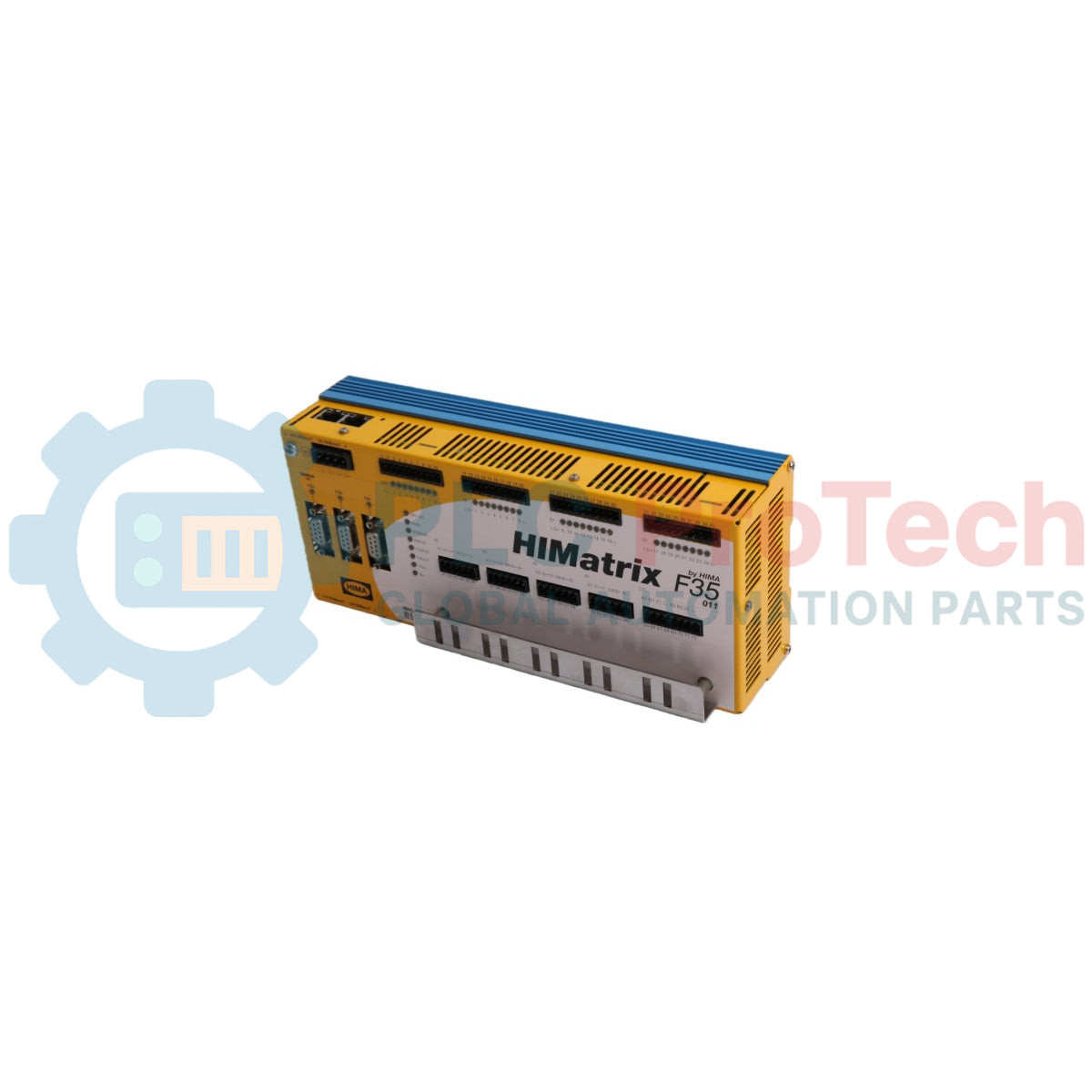

وحدة تحكم متعلقة بالسلامة HIMA HIMatrix F35 011 30

نظرة عامة على المنتج

F 35 011-30 (F35 011 30) من HIMA HIMatrix هو متحكم مدمج متعلق بالسلامة، صُمم لأنظمة الأتمتة الصناعية عالية النزاهة العاملة في صناعات المعالجة مثل تكرير النفط وتوليد الطاقة والمصانع الكيميائية والمنصات البحرية. يدمج منطق PLC للسلامة ووحدات الإدخال/الإخراج الموزعة وواجهات الاتصالات الصناعية في بنية واحدة قادرة على SIL، ومصممة لتقليل وقت التوقف والحفاظ على استجابة تحكم حتمية.

يدعم المتحكم معالجة مختلطة للإدخال/الإخراج وبروتوكولات اتصال مدمجة ودورات تنفيذ آمنة زائدة عن الحاجة لوظائف الإيقاف والحماية الحرجة. وبفضل التشخيصات المتقدمة والاتصال المعياري، يُستخدم على نطاق واسع في أنظمة الأجهزة المتعلقة بالسلامة، حيث تكون الاستمرارية التشغيلية وتحمل الأعطال إلزاميين.

التكوين التقني

تعتمد بنية HIMatrix F35 011 على منصة CPU معتمدة للسلامة، مزودة بوحدات رقمية وتماثلية ووحدات عد. وهي تدعم التنفيذ الحتمي لبرامج منطق السلامة مع توقيت استجابة قابل للتهيئة وسلوك آمن معتمد عند حدوث الأعطال.

تشمل ميزات البنية الأساسية ما يلي:

• اتصالات صناعية متعددة البروتوكولات: Ethernet 10/100BaseT وPROFIBUS DP وModbus RTU/TCP وINTERBUS وRS485

• مفتاح Ethernet مدمج يدعم ما يصل إلى 4 منافذ RJ-45

• تكامل مختلط للإدخال/الإخراج: 24 مدخلًا رقميًا و8 مخارج رقمية و8 مداخل تماثلية

• عدادان مزدوجان عاليَا السرعة مع دعم قنوات A/B/Z حتى 100 kHz

• بيئة تنفيذ برامج مصنفة للسلامة مع ذاكرة برامج تصل إلى 2047 kB (بحسب الإصدار)

• ساعة وقت حقيقي مدعومة بمكثف ذهبي للاحتفاظ الآمن بالوقت

• بنية غير معزولة جلفانيًا، محسّنة لعُقد السلامة المدمجة

صُمم النظام لتطبيقات SIL 3 وفقًا لمبادئ IEC 61508، بما يضمن استجابة حتمية في منطق الإيقاف وأقفال الطوارئ وحلقات حماية العمليات.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل يتوافق F 35 011-30 مع أنظمة HIMatrix الحالية؟
نعم، فهو متوافق بالكامل مع بنيات السلامة الموزعة من HIMatrix، ويمكنه العمل ضمن تكوينات تحتوي على عُقد مختلطة.

هل يمكن لهذا المتحكم أن يحل محل وحدات HIMA F35 الأقدم؟
في معظم الحالات، نعم. ومع ذلك، يجب التحقق من تعيينات الإدخال/الإخراج وتوافق إصدارات البرامج الثابتة قبل الترحيل.

ما بروتوكولات الاتصال التي يدعمها في الوقت نفسه؟
يدعم بروتوكولات متعددة، بما في ذلك Ethernet وModbus وPROFIBUS DP وINTERBUS وRS485، وذلك بحسب التكوين.

هل يدعم التكرار؟
نعم، يُدعم التكرار على مستوى بنية النظام عند استخدامه ضمن تكوينات شبكات السلامة HIMatrix.

دليل الهندسة والتركيب

يتطلب التركيب الصحيح استخدام كابلات مجدولة محمية لجميع خطوط الإدخال/الإخراج الميدانية للحد من التداخل الكهرومغناطيسي في البيئات عالية الضوضاء، مثل قاعات التوربينات ومحطات الضواغط. يجب أن يتبع التأريض مبادئ التأريض من نقطة واحدة لتجنب تيارات الحلقات المحتملة عبر دوائر السلامة.

يجب أن يضمن التثبيت خلوصًا حراريًا كافيًا، ولا سيما في الحاويات التي تعمل بالقرب من درجات حرارة محيطة تبلغ 60 deg C. ويُنصح بالتهوية القسرية عند تركيب خزائن كثيفة تحتوي على عدة متحكمات.

لضمان استقرار الإشارات التماثلية، حافظ على أطوال الكابلات ضمن 300 m، وتأكد من مطابقة معاوقة الإدخال باستخدام مقاومات تحويل خارجية عند الحاجة إلى قياس التيار.
