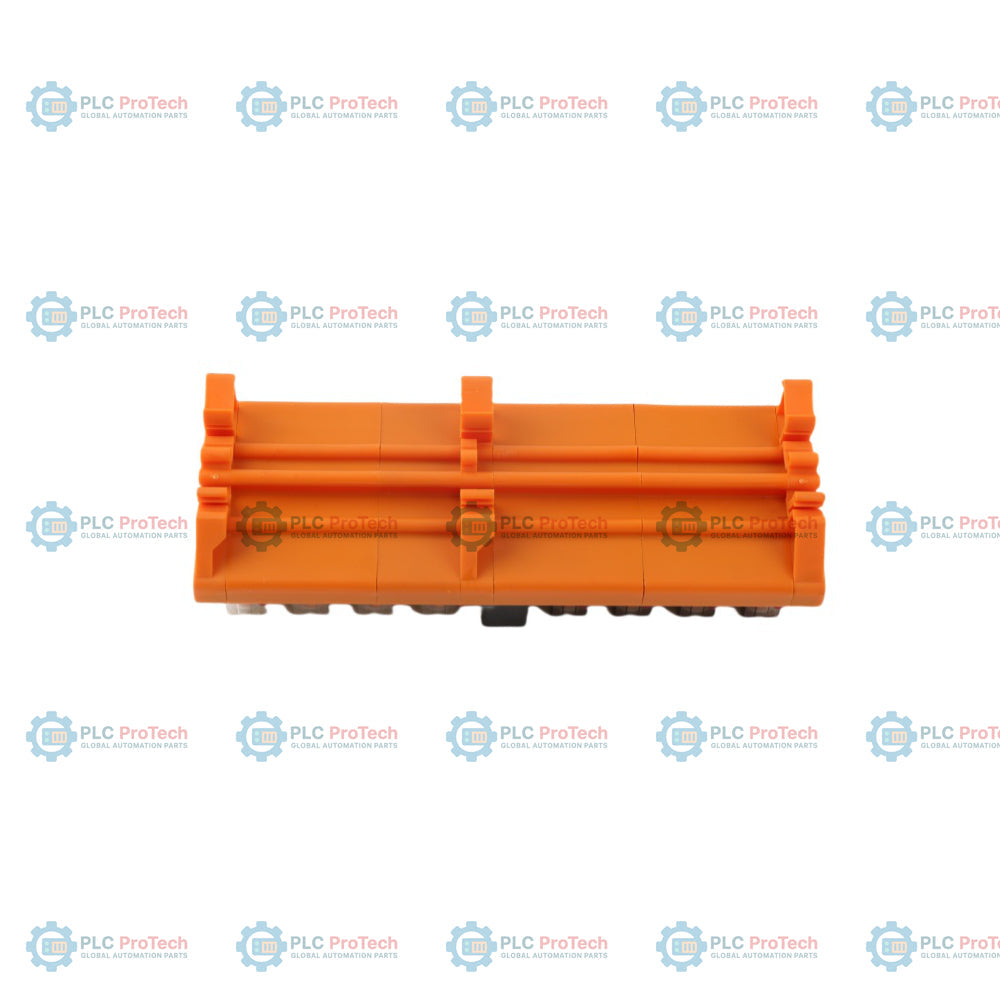

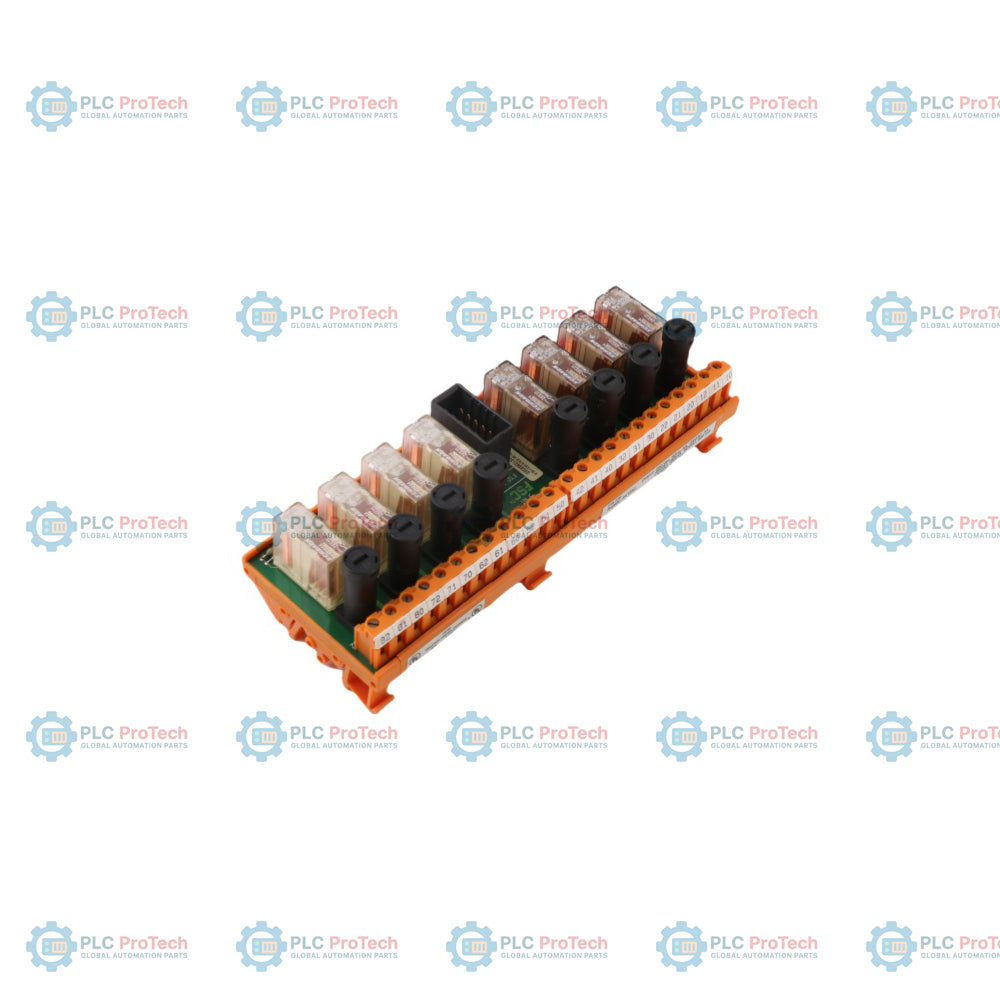

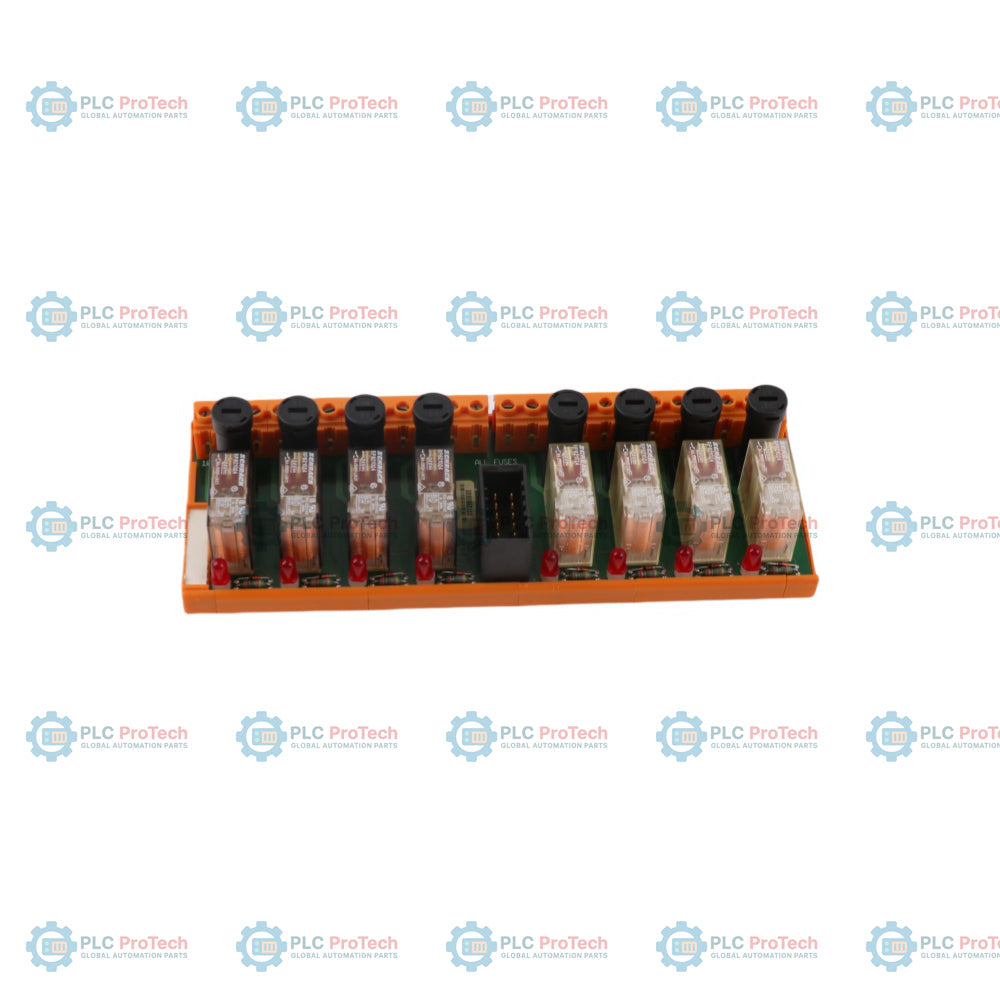

مجموعة إنهاء المجال لترحيل الإخراج الرقمي Honeywell Experion PKS FTA-T-20

نظرة عامة على المنتج

يُعد FTA-T-20 تجميعة إنهاء ميدانية متخصصة (FTA) ضمن منظومتي Honeywell Safety Manager (SMS) وExperion PKS. وهو يعمل كواجهة فعلية وكهربائية بين وحدات الخرج الرقمية للنظام ومعدات المجال الخارجية.

صُممت FTA-T-20 لتلبية متطلبات التبديل للأحمال العالية أو المعزولة، وتوفر 8 قنوات من مخارج تلامس المرحلات. وتوفر كل قناة تلامسات NO (مفتوحة عادةً) وNC (مغلقة عادةً)، مما يتيح إعدادات مرنة للتشغيل الآمن عند التعطل. ومن خلال استخدام مرحلات وسيطة على تجميعة الإنهاء الميدانية، يحمي النظام إلكترونيات وحدة التحكم الحساسة من الارتفاعات المفاجئة للجهد الكهربائي في جانب المجال، كما يتيح تبديل جهود وتيارات أعلى (تصل إلى 250 Vac أو 110 Vdc) مما يمكن لخرج إلكتروني قياسي تحمله.

التهيئة التقنية

صُممت FTA-T-20 للاندماج السلس في خزائن Honeywell للسلامة والتحكم:

• كثافة القنوات: 8 قنوات مرحلات مستقلة.

• نوع التلامس: تهيئة SPDT (قطب واحد، تحويل مزدوج)، توفر أطراف NO وNC لكل قناة.

• وصلة الواجهة: تتصل بوحدة الإدخال/الإخراج لوحدة التحكم عبر كابل الربط البيني القياسي للنظام SIC-C-07.

• توصيلات المجال: مزودة بـأطراف لولبية متينة للتوصيل المباشر لكابلات المجال، وتدعم مقاسات متنوعة من الأسلاك.

• التركيب: تركيب قياسي على قضيب DIN للتثبيت داخل خزائن الإدخال/الإخراج أو لوحات التوزيع.

• تصميم NFS (غير آمن عند التعطل): يُستخدم عادةً في التطبيقات التي يتولى فيها المتحكم إدارة منطق السلامة، بينما يعمل المرحل كعنصر التبديل النهائي.

المواصفات التقنية

الأسئلة الشائعة التقنية

ما ميزة استخدام FTA-T (الطرف اللولبي) مقارنةً بـ FTA-E (ELCO)؟

صُممت نسخة FTA-T لتوصيلات المجال المباشرة، حيث تُنهى الكابلات بشكل فردي عند التجميعة. أما نسخة FTA-E (ELCO)، فتُستخدم عادةً لتوصيلات «من لوحة توزيع إلى لوحة توزيع» باستخدام كابلات متعددة النوى مُصنّعة مسبقًا. وتُعد FTA-T-20 مثالية للخزائن التي تُوصل فيها مستشعرات/مشغلات المجال مباشرةً برف الإدخال/الإخراج.

هل يمكنني مزج أحمال التيار المتردد والتيار المستمر على FTA-T-20 نفسها؟

رغم أن تلامسات المرحلات مصنفة لكل من 250 Vac و110 Vdc، فإن الممارسة الهندسية القياسية تقضي بالحفاظ على اتساق أنواع الأحمال عبر تجميعة الإنهاء الميدانية، لتقليل الضوضاء وتبسيط الصيانة. ومع ذلك، وبما أن القنوات الثماني معزولة جلفانيًا عن بعضها، فيمكنها تقنيًا تبديل مصادر جهد مختلفة.

كيف أستبدل مرحلًا معيبًا في هذه التجميعة؟

اعتمادًا على مراجعة الأجهزة المحددة، غالبًا ما تكون المرحلات في FTA-T-20 مركبة في قواعد مقابس. ويتيح ذلك إجراء «صيانة أثناء التشغيل»، بحيث يمكن استبدال مرحل فردي دون استبدال تجميعة الإنهاء بالكامل أو التأثير في توصيلات القنوات السبع الأخرى.

دليل الهندسة والتركيب

• إنهاء الأسلاك: تأكد من استخدام أطراف كبس الأسلاك عند التوصيل بالأطراف اللولبية. فهذا يمنع تنسّل الأسلاك ويضمن توصيلًا محكمًا مانعًا للغاز، وهو أمر بالغ الأهمية في البيئات الصناعية المسببة للتآكل.

• توجيه الكابلات: ينبغي توجيه كابل SIC-C-07 بعيدًا عن خطوط التيار المتردد عالية القدرة لمنع الضوضاء المستحثة، رغم أن مخارج المرحلات متينة نسبيًا.

• حماية التلامسات: بالنسبة للأحمال الحثية العالية (مثل صمامات الملف اللولبي الكبيرة أو بادئات تشغيل المحركات)، يُوصى بتركيب دوائر كبح RC خارجية (للتيار المتردد) أو ثنائيات ارتداد (للتيار المستمر) لإطالة عمر تلامسات مرحل FTA.

• الحماية بالمصهرات: احرص دائمًا على حماية دوائر جانب المجال بالمصهرات المناسبة. توفر FTA-T-20 منطق التبديل، لكن ينبغي توفير الحماية المحدِّدة للتيار بواسطة مصهرات أطراف خارجية أو قواطع دوائر.
