Honeywell

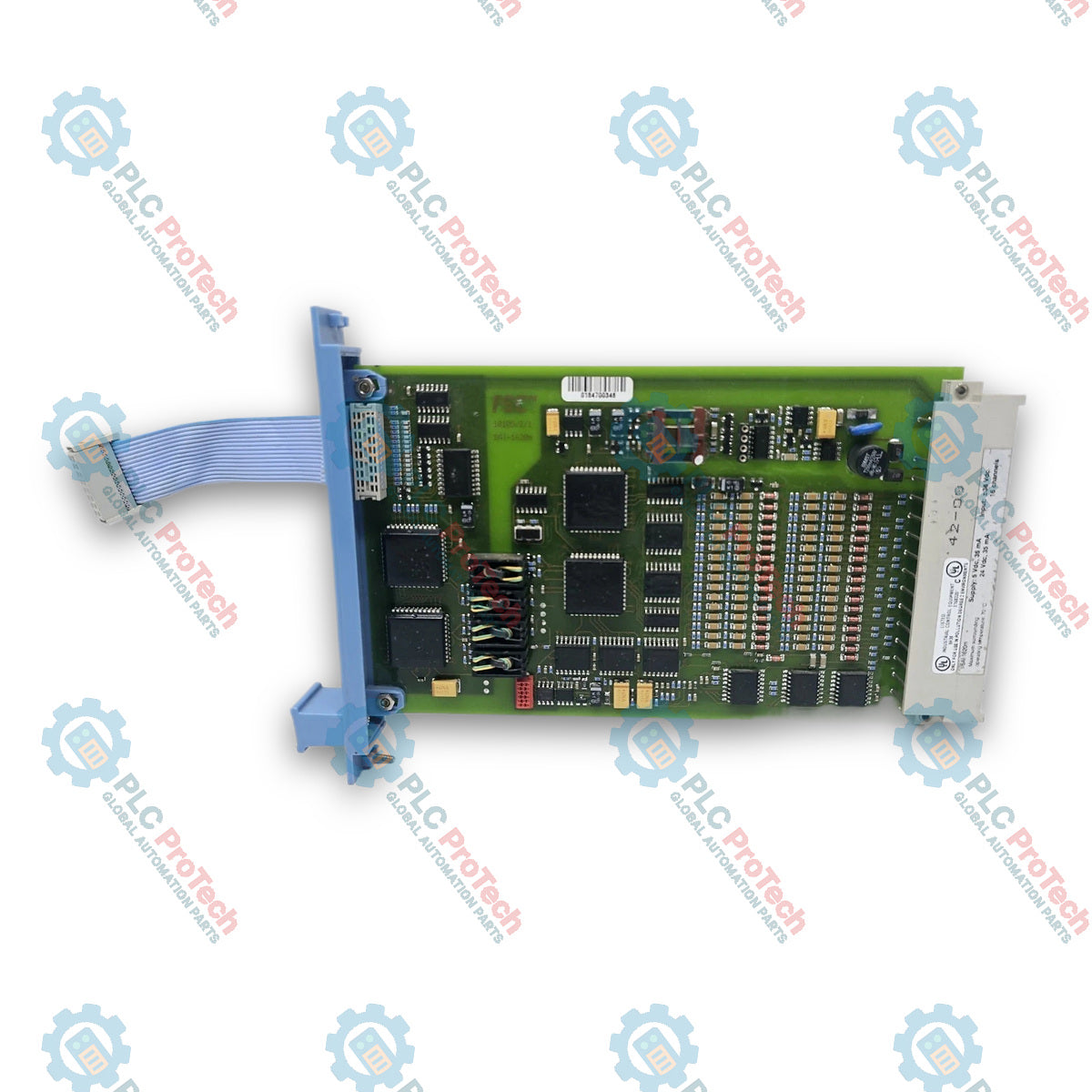

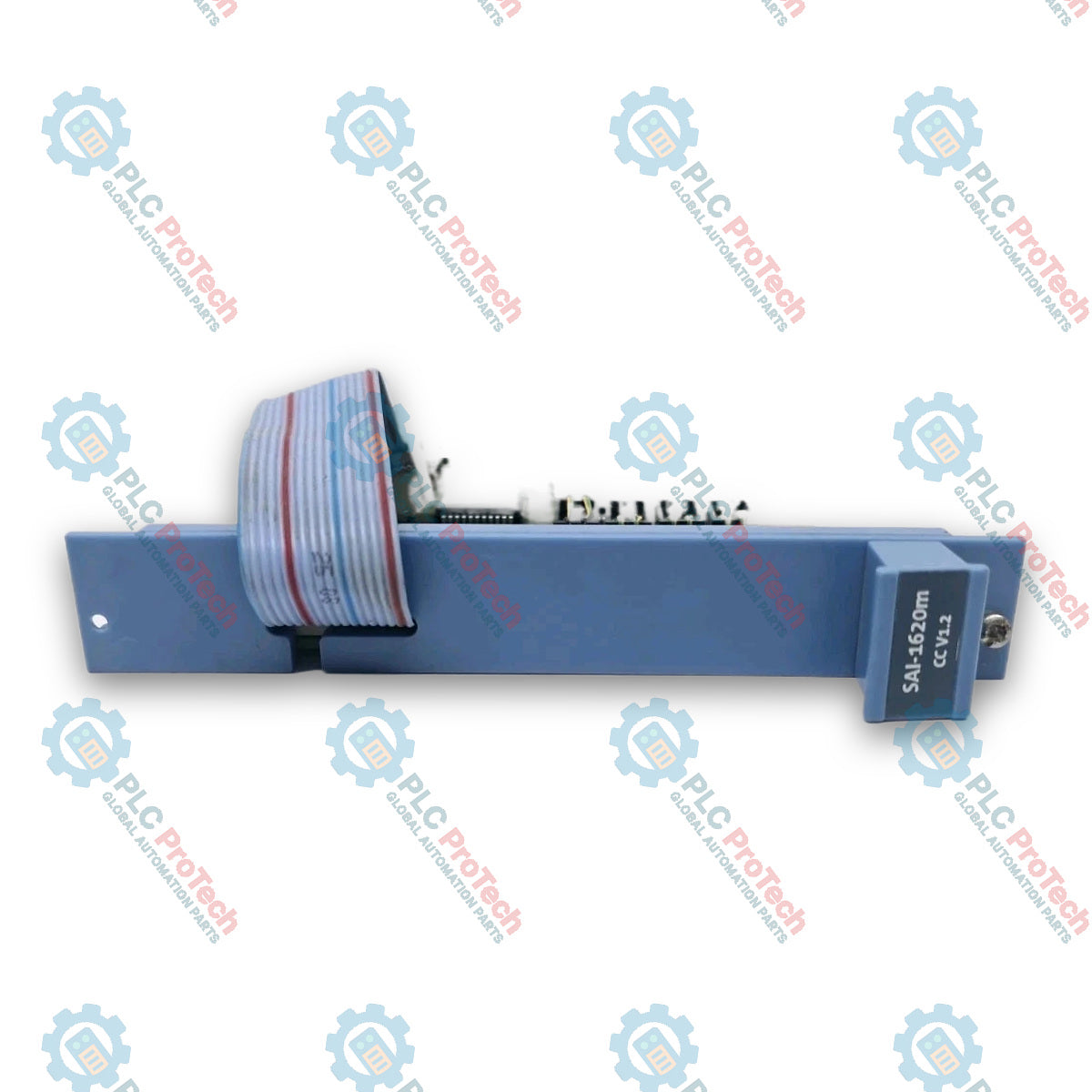

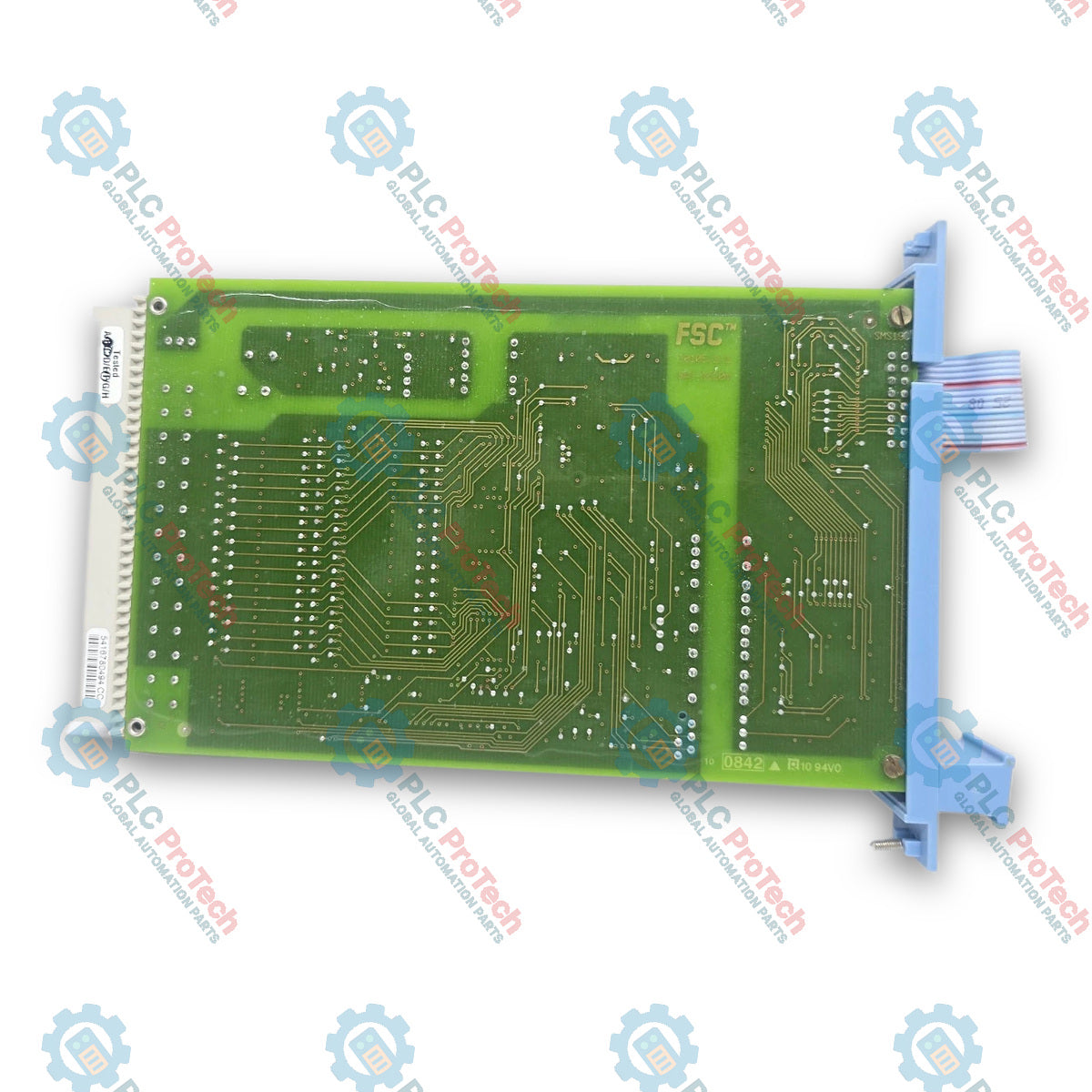

وحدة الإدخال التناظرية الآمنة عالية الكثافة Honeywell FC-SAI-1620M

SKU FC-SAI-1620

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: FC-SAI-1620
Origin الولايات المتحدة
نوع المنتج: وحدة الإدخال التناظرية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.35 kg
Dimensions: 2 سم × 19 سم × 12.8 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

تُعد Honeywell FC-SAI-1620M وحدة إدخال تماثلي آمنة عالية الكثافة ومطلية بطلاء متوافق، صُممت لتطبيقات حماية العمليات عالية السلامة والأتمتة الحرجة ضمن منصة نظام Honeywell Safety Manager. تعمل هذه الوحدة بمصدر طاقة 24 Vdc، وتوفر 16 قناة إدخال تماثلية مخصصة مصممة للاتصال بمرسلات المجال وأجهزة القياس العملية ذات الإشارة 0(4)–20 mA. وتؤدي دورًا رئيسيًا في اكتساب متغيرات العمليات التماثلية وتوجيه بيانات الإشارة عبر Safety Manager IO Bus الداخلي مباشرةً إلى حزمة المعالج الرباعي (QPP) لمعالجة منطق السلامة عالي التكامل.

صُممت FC-SAI-1620M لتلبية معايير السلامة الوظيفية الصارمة حتى SIL3 وفقًا للمعيار IEC 61508، وتُجري اختبارات تشخيص ذاتي داخلية مستمرة ضمن فترة اختبار تشخيصي (DTI) محددة. ويحمي طلاءها المتوافق لوحة الدوائر الداخلية بتنسيق Eurocard من البيئات الصناعية القاسية، مما يضمن أداءً موثوقًا طويل الأمد في أنظمة الإيقاف الطارئ (ESD)، وأنظمة كشف الحريق والغاز (F&G)، وأنظمة إدارة الحراقات (BMS).

الميزات

طلاء متوافق: مزودة بطلاء واقٍ (البادئة FC) لمقاومة الملوثات البيئية والرطوبة والعناصر المحمولة جوًا المسببة للتآكل في بيئات المصانع القاسية.
تخطيط عالي الكثافة للقنوات: تضم 16 قناة إدخال تماثلية آمنة ضمن تصميم Eurocard مدمج بمقاس 3U / 4HP، لتحقيق أقصى استفادة من مساحة الرف داخل الخزانة.
سلامة وظيفية بمستوى SIL3: معتمدة بالكامل للاستخدام في الوظائف الآلية للسلامة حتى مستوى سلامة 3 (SIL3)، ضمن بنيتي التكرار الأحادي والتكرار الرباعي للوحدات (QMR).
تشخيص ذاتي شامل: تُجري اختبارات تشخيصية تلقائية في الخلفية للدوائر الداخلية ومسارات الإشارة ضمن فترة الاختبار التشخيصي (DTI)، لاكتشاف حالات الخلل في الأجهزة وعزلها بأمان.
تكامل مجموعة إنهاء التوصيلات الميدانية: تتصل بسلاسة بمجموعات إنهاء التوصيلات الميدانية الخارجية، مثل TSAI-1620m أو TSHART-1620m، باستخدام كابلات الربط البيني القياسية للنظام (FS-SIC-0001).
بنية النظام الفرعي القابلة للاستبدال أثناء التشغيل: تتكامل مع اللوحة الخلفية لهيكل وحدات الإدخال والإخراج في Safety Manager عبر موصلات DIN 41612F قياسية ذات 32 سنًا مع ترميز بالمفاتيح لمنع إدخال الوحدات بشكل غير صحيح.

التطبيقات

حماية العمليات وأنظمة الإيقاف الطارئ (ESD): تراقب أجهزة القياس الحرجة للعملية (الضغط ودرجة الحرارة والتدفق والمنسوب) لحلقات الإيقاف الطارئ.
مراقبة الحريق والغاز (F&G): تتصل بكاشفات الغاز واللهب التناظرية في منشآت معالجة الهيدروكربونات والمنشآت البحرية.
أنظمة إدارة الموقد (BMS): تتبع آمن لضغوط الوقود وتدفق الهواء وإشارات شدة اللهب في تطبيقات التحكم في الغلايات والأفران.
حماية التوربين والضاغط: مراقبة مستمرة لمتغيرات التشغيل لمنع حالات اندفاع الضاغط أو فرط الضغط أو زيادة السرعة الميكانيكية.

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	Honeywell
الطراز	FC-SAI-1620M
بادئة رقم الجزء	FC (مطلي بطلاء متوافق)
منصة النظام	Safety Manager
نوع الوحدة	وحدة إدخال تناظرية آمنة عالية الكثافة
عدد القنوات	16 قناة
الجهد الاسمي	24 فولت تيار مستمر
نطاق الإشارة	0–20 مللي أمبير / 4–20 مللي أمبير
نسبة الأعطال الآمنة (SFF)	≥ 99%
مستوى سلامة النظام	حتى SIL3 ‏(IEC 61508 / ISA S84.01)
الشكل المعياري للوحدة	Eurocard‏ (100 × 160 مم / 3.94 × 6.30 بوصة)
أبعاد اللوحة	الارتفاع: 3U (3 HE)، العرض: 4HP (4 TE)
نوع الموصل	موصل DIN 41612F ذو 32 سنًا
درجة حرارة التشغيل	-5 درجات مئوية إلى 70 درجة مئوية (14 درجة فهرنهايت إلى 158 درجة فهرنهايت) في درجة حرارة محيطة
درجة حرارة التخزين	-25 درجة مئوية إلى 80 درجة مئوية (-13 درجة فهرنهايت إلى 176 درجة فهرنهايت)
الرطوبة النسبية	من 5% إلى 95%، دون تكاثف
تحمل الاهتزاز	IEC 60068-2-6؛ قوة 1 G عند تردد من 57 هرتز إلى 150 هرتز؛ 0.075 مم من 10 هرتز إلى 57 هرتز
مقاومة الصدمات	IEC 60068-2-27؛ قوة 15 G لمدة 11 مللي ثانية، على 3 محاور

التوصيلات / الواجهات

نقطة التوصيل	الوصف
موصل اللوحة الخلفية	واجهة Eurocard قياسية ذات 32 سنًا من نوع DIN 41612F مع ترميز ميكانيكي
واجهة كابل النظام	يتصل بوحدة إنهاء المجال (TSAI-1620m / TSHART-1620m) عبر كابل الربط البيني للنظام FS-SIC-0001
وصلة الناقل الأساسي	يتصل بمعالج التحكم عبر ناقل الإدخال/الإخراج الأفقي والرأسي لوحدة Safety Manager

إرشادات التركيب

فحص ما قبل التركيب: تحقق من مطابقة رمز طراز الوحدة (FC-SAI-1620M) لرسومات المشروع، وافحص الطلاء المتوافق بحثًا عن أي تلف مادي قبل التركيب.
إيقاف تشغيل قسم الحامل: تأكد من فصل طاقة التغذية عن الفتحة المستهدفة أو جزء الهيكل أو عزلها وفقًا لإجراءات السلامة في المنشأة قبل إدخال الأجهزة غير المكررة.
محاذاة الوحدة وتثبيتها: حاذِ حواف بطاقة Eurocard بعناية مع موجهات البطاقة في الفتحة 3U بهيكل IOCHAS. ادفع بقوة حتى يستقر موصل DIN 41612F ذي 32 سنًا بالكامل في اللوحة الخلفية.
تثبيت عناصر التثبيت: أحكم ربط مسماري التثبيت العلوي والسفلي في اللوحة الأمامية لضمان التأريض السليم والثبات الميكانيكي أثناء الاهتزاز.
التوصيل إلى FTA: صِل كابل الربط البيني للنظام (FS-SIC-0001) من منفذ اللوحة الخلفية إلى مجموعة إنهاء المجال (TSAI-1620m أو TSHART-1620m) المطابقة.

التهيئة / التشغيل الأولي / الاستبدال

إرشادات التهيئة

حدّد معلمات القنوات ونطاقات الإشارة (0–20 mA أو 4–20 mA) في بيئة برنامج Safety Builder باستخدام Point Configurator.
اضبط حالات الاستجابة للأعطال الخاصة بكل قناة (مثل Top Scale أو Bottom Scale أو Scan أو Hold) وفقًا لمتطلبات سلامة الحلقة.

توصيات التشغيل الأولي

أجرِ فحوصات حلقات الإشارات الميدانية من جهاز الإرسال مرورًا بـ FTA ووصولًا إلى محطة Safety Builder، للتحقق من دقة القراءات المباشرة.
تحقق من حدود فصل التشخيص، وتأكد من أن حالات عدم تطابق الإدخال تؤدي إلى إطلاق الإنذارات المناسبة على واجهة HMI للمحطة، من دون فصل حلقات العملية التشغيلية قبل الأوان.

توصيات الاستبدال

النسخ الاحتياطي للمعلمات: تأكد من إجراء نسخ احتياطي كامل لمنطق المشروع وقاعدة بيانات خريطة الإدخال/الإخراج في Safety Builder قبل استبدال وحدة موجودة.
مطابقة الأجهزة: تأكد من أن الوحدة البديلة تحمل تسمية FC-SAI-1620M المطلية بطبقة واقية للحفاظ على تصنيفات مقاومة العوامل البيئية في المناطق الحرجة.

الامتثال والاعتمادات

السلامة الوظيفية: حاصل على اعتماد TÜV وفقًا للمعيار IEC 61508، الأجزاء 1–7 (قادر على SIL3)، وANSI/ISA S84.01.
معيار ESD/ESD: متوافق مع DIN V VDE 19250 وDIN V VDE 0801 وUL 1998 / UL 508.
المواقع الخطرة: حاصل على اعتماد CSA (C22.2 No. 142-M1987) ومتوافق مع FM 3611 Class I, Division 2.
الامتثال لمعايير CE: مطابق للتوجيهين الأوروبيين 89/336/EEC (التوافق الكهرومغناطيسي) و73/23/EEC (توجيه الجهد المنخفض).
مناعة التوافق الكهرومغناطيسي: تم الاختبار وفقًا للمعايير IEC 61000-4-2 (التفريغ الكهروستاتيكي، المستوى 4)، وIEC 61000-4-3 (المجال المشع)، وIEC 61000-4-4 (الاندفاعات، المستوى 3)، وIEC 61000-4-5 (الارتفاعات المفاجئة، المستوى 3).

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Honeywell FC-SAI-1620M analog input module?

The Honeywell FC-SAI-1620M is a high-density, 16-channel safe analog input module designed to interface 0(4)–20 mA field signals with the Honeywell Safety Manager system for SIL3 safety-critical control and process safeguarding applications.

What does the 'FC' prefix indicate in the Honeywell FC-SAI-1620M model number?

The 'FC' prefix designates that the Honeywell FC-SAI-1620M module features conformal coating on its electronic assemblies, providing enhanced resistance against humidity, moisture, and corrosive atmospheric contaminants compared to non-coated 'FS' models.

Which Field Termination Assemblies (FTAs) are compatible with the Honeywell FC-SAI-1620M?

The Honeywell FC-SAI-1620M connects to field wiring via dedicated Field Termination Assemblies, such as the TSAI-1620m for standard 0(4)–20 mA signals or the TSHART-1620m for HART-pass-through applications, using system interconnection cables.

What happens if a channel fault is detected on the Honeywell FC-SAI-1620M?

When an internal or signal path fault is detected during continuous self-testing, the Honeywell FC-SAI-1620M isolates the affected signal and sets the channel to its user-configured fault reaction state, such as Top Scale, Bottom Scale, Scan, or Hold.
