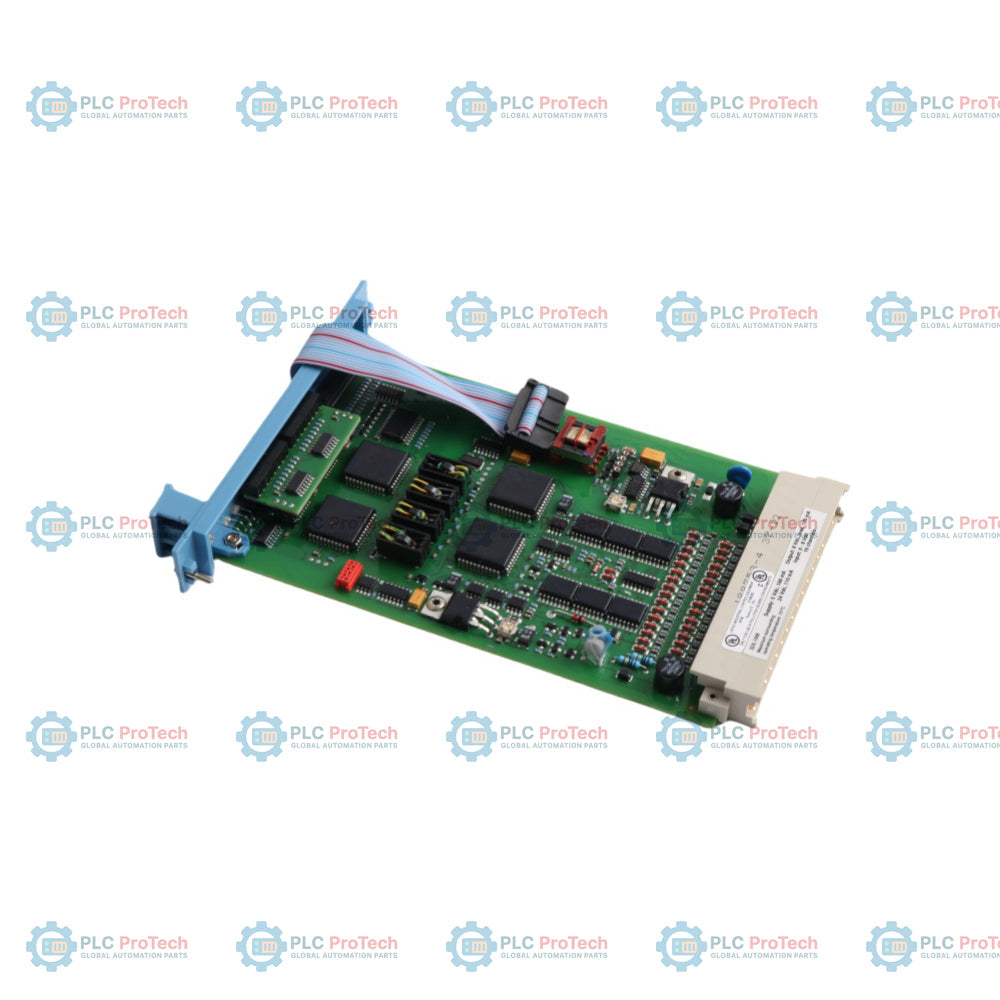

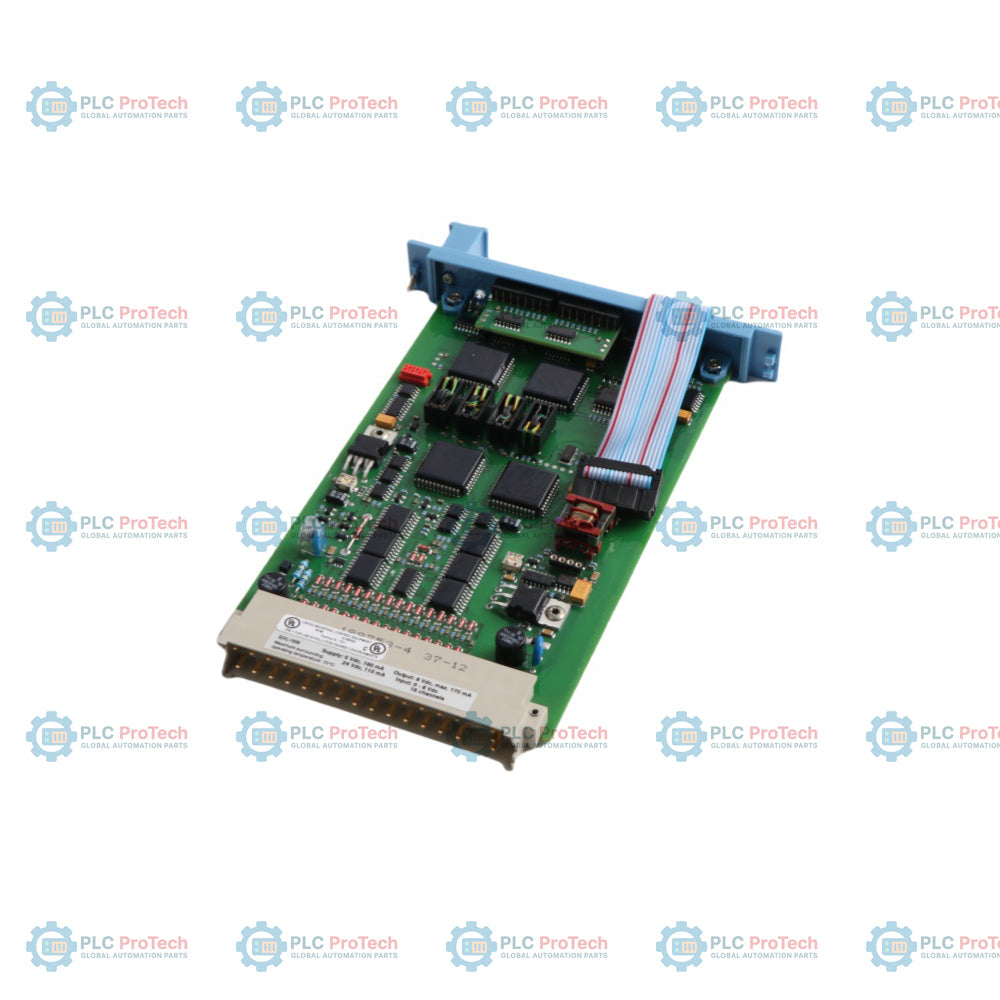

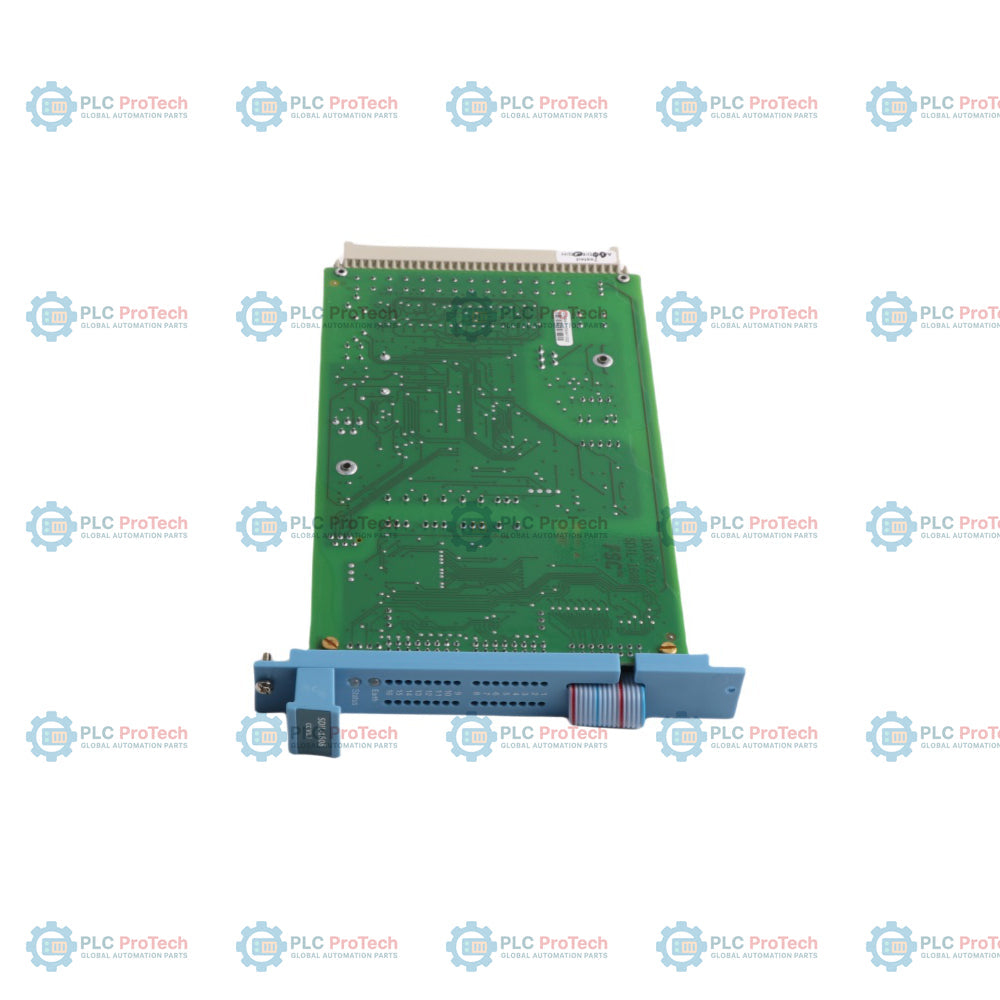

Honeywell FC-SDIL-1608 V1.3 وحدة إدخال رقمية آمنة مزودة بمراقبة الحلقة الآمنة من Safety Manager

الوصف

إن Honeywell FC-SDIL-1608 V1.3 وحدة إدخال رقمية آمنة خاضعة لمراقبة الحلقة، ومصممة لأنظمة الأجهزة المخصصة للسلامة (SIS) الحرجة ضمن منصة Honeywell Safety Manager. وقد صُممت لربط الإشارات الرقمية الميدانية عالية السلامة مباشرة بوحدة التحكم، وتوفر هذه الوحدة ذات القنوات الـ16 مراقبة مستمرة تضمن الانتقال إلى الحالة الآمنة عند التعطل لتطبيقات السلامة، بما في ذلك الإيقاف الطارئ (ESD)، واكتشاف الحرائق والغازات (F&G)، وأنظمة إدارة الحارق (BMS).

بفضل مراقبة أعطال الخط والتأريض المدمجة، تختبر الوحدة باستمرار توصيلات الأسلاك الميدانية بحثًا عن دوائر القصر والدوائر المفتوحة وتسربات الأرضي، من دون مقاطعة التشغيل الطبيعي للنظام. وتعمل الوحدة مع عزل جلفاني بين منطق النظام الداخلي بجهد 5 VDC ودوائر الإدخال الميدانية الخارجية، فتحمي البنية التحتية لناقل IO الأفقي من الاضطرابات الكهربائية الميدانية مع الحفاظ على سلامة النظام الصارمة.

ينفذ الوحدة تشخيصات اختبار ذاتي آلية ضمن الفترات المُهيأة، مما يضمن تغطية تشخيصية كاملة لأعطال المكونات، وأخطاء استلام الحالة المنطقية، والتداخل بين القنوات. صُممت الوحدة وفق المقاس القياسي الأوروبي لوحدات الأجهزة (عرض 4 TE / 4 HP وارتفاع 3U)، وتتصل FC-SDIL-1608 V1.3 بناقل IO الأفقي عبر كابل مسطح أمامي، وتستخدم موصل DIN 41612 من النوع F لتوجيه طاقة اللوحة الخلفية والإشارات.

الميزات

• 16 قناة إدخال رقمية آمنة: يدعم ما يصل إلى 16 مدخلًا رقميًا خاضعًا لمراقبة الحلقة لمفاتيح السلامة المنفصلة وملامسات الحقل.
• مراقبة أعطال التأريض المدمجة: تراقب إشرافية الحلقة المدمجة باستمرار أعطال التأريض وحالات الخلل في سلامة الخط.
• تصميم الدائرة الآمن عند التعطل: مُهيأ بحيث تؤدي أعطال المكونات الداخلية افتراضيًا إلى حالة إدخال آمنة غير مُنَشَّطة.
• العزل الجلفاني: عزل كامل بين منطق ناقل النظام الداخلي بجهد 5 VDC ودوائر الإدخال الميدانية بجهد 24 VDC.
• التشخيص الذاتي المستمر: يكتشف اختبار النظام الآلي أعطال المكونات، وأخطاء استلام الحالة المنطقية، والتداخل بين القنوات ضمن فترات الاختبار المحددة.
• بنية قابلة للاستبدال أثناء التشغيل: يتيح عامل شكل الوحدة الأوروبية القياسي 4 TE (0.8 بوصة / 3U) استبدال الوحدة أثناء توصيل طاقة النظام.
• مصابيح LED لحالة اللوحة الأمامية: توفر مصابيح LED الفردية لحالة القنوات الموجودة على اللوحة الأمامية حالة تشخيصية مرئية واضحة وموضعية.

التطبيقات

• أنظمة الإيقاف الطارئ (ESD): تتصل بأزرار الفصل عالية السلامة، ومفاتيح الإيقاف الطارئ، ومفاتيح حدود العملية.
• أنظمة الحريق والغاز (F&G): تراقب كاشفات اللهب التي تعمل عبر الحلقة، ونقاط النداء اليدوية، ومخرجات تلامس كواشف الغاز.
• أنظمة إدارة الحراقات (BMS): تدير مداخل رقمية آمنة من مفاتيح ضغط غاز الوقود، ومفاتيح إثبات تدفق الهواء، ومفاتيح حدود الصمامات.
• حماية الآلات التوربينية: تستقبل نقاط فصل وتشابك من أنظمة مراقبة المعدات الدوارة الحرجة.

المواصفات الفنية

عام

تقديرات الإدخال والنظام

التوصيلات / الواجهات

إرشادات التركيب

1. فحص ما قبل التركيب: تحقّق من مطابقة رقم الطراز لـ FC-SDIL-1608 V1.3 وافحص تجميعة لوحة الدارات المطبوعة وموصل الحافة DIN والكبل المسطح الأمامي بحثًا عن أي أضرار مادية قبل الإدخال.
2. موضع فتحة الحامل: يتحدد عنوان الوحدة بالكامل وفق موضع فتحتها في هيكل IO القياسي مقاس 19 بوصة. ولا حاجة إلى إعدادات يدوية للموصلات أو مفاتيح DIP.
3. إدخال الوحدة: حاذِ أدلة بطاقة الوحدة بعناية داخل فتحة الهيكل (بعرض 4 TE). ادفع الوحدة برفق إلى الداخل حتى يستقر موصل DIN 41612 Type F في اللوحة الخلفية بالكامل وبمحاذاة سطح الهيكل.
4. التثبيت الميكانيكي: ثبّت مسماري التثبيت العلوي والسفلي لضمان التأريض الصحيح والثبات الميكانيكي في مواجهة الاهتزازات الصناعية.
5. توصيل الناقل: صِل الكبل المسطح الأمامي للوحدة بموصل شريط ناقل IO الأفقي المحدد (IOBUS-HBS أو IOBUS-HBR).

بدء التشغيل والاستبدال

توصيات بدء التشغيل

1. سلامة مصدر الطاقة: تحقّق من بقاء مصدر الطاقة الميداني 24 VDC ضمن نطاق التشغيل المسموح (+30% / -15%) لتجنب اكتشاف الأعطال أثناء الاختبارات الذاتية التلقائية للنظام.
2. فحوصات سلامة الحلقة: تحقّق من حلقات التوصيلات الميدانية للتأكد من عدم وجود دوائر مفتوحة أو توصيلات عالية المقاومة أو مراجع تأريض غير مرغوب فيها قبل إنشاء حلقات منطق السلامة النشطة.
3. التحقق من تشخيص LED: تأكد من إضاءة LED للقناة بشكل صحيح عند تشغيل نقاط التلامس الميدانية للتحقق من سلامة الإشارة من طرف إلى طرف.

توصيات الاستبدال

1. الاستبدال أثناء التشغيل (التبديل الساخن): يمكن استبدال الوحدة أثناء تشغيل طاقة الهيكل. قيّم ظروف العملية وأقفال السلامة قبل إزالة الوحدة، إذ إن إزالة وحدة إدخال نشطة قد تؤدي إلى تشغيل منطق الانتقال إلى الحالة الآمنة، اعتمادًا على ازدواجية IO.
2. تسلسل الإزالة: افصل أولًا الكبل المسطح الأمامي عن ناقل IO الأفقي (IOBUS-HBS / IOBUS-HBR). أرخِ مسماري التثبيت العلوي والسفلي، ثم اسحب الوحدة برفق وبشكل مستقيم خارج فتحة الهيكل.
3. تسلسل التركيب: أدخل الوحدة البديلة في الفتحة المخصصة، وثبّتها بمحاذاة موصل اللوحة الخلفية، وأحكم ربط مسامير التثبيت، ثم أعد توصيل الكبل المسطح الأمامي بناقل IO الأفقي.
