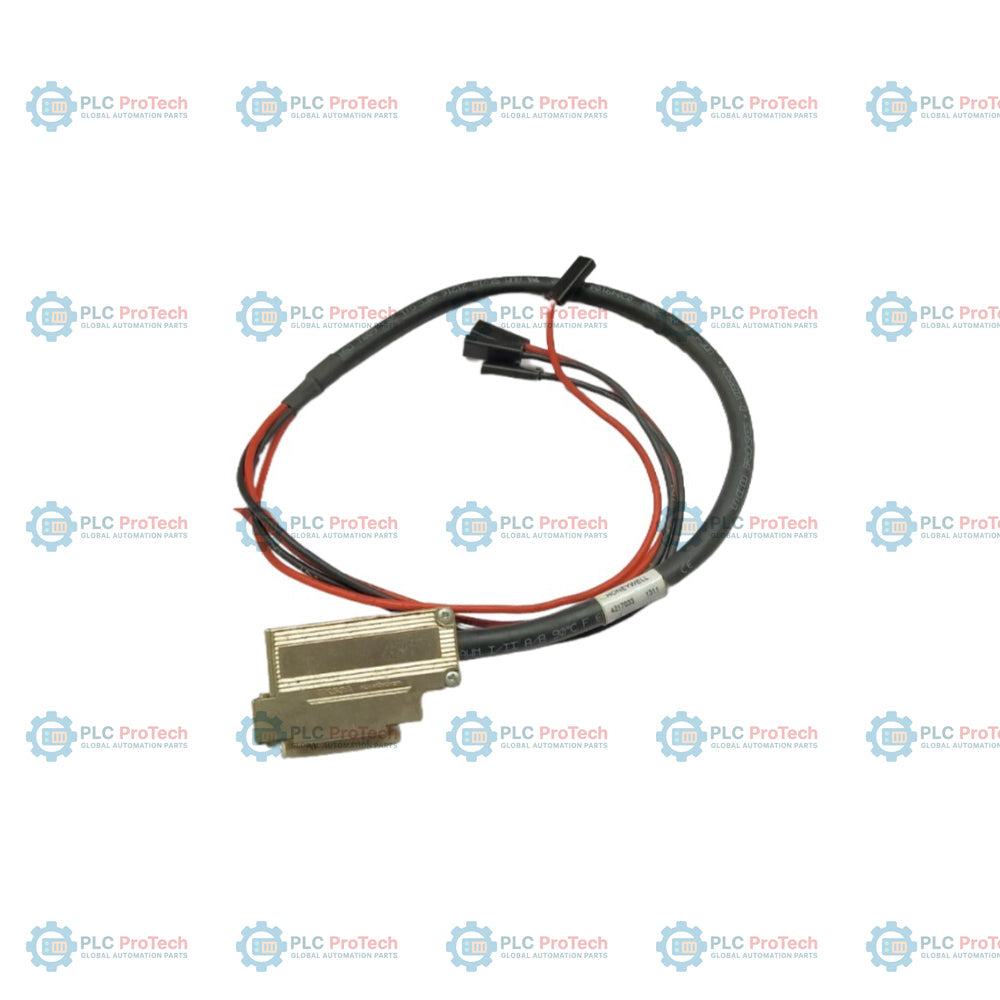

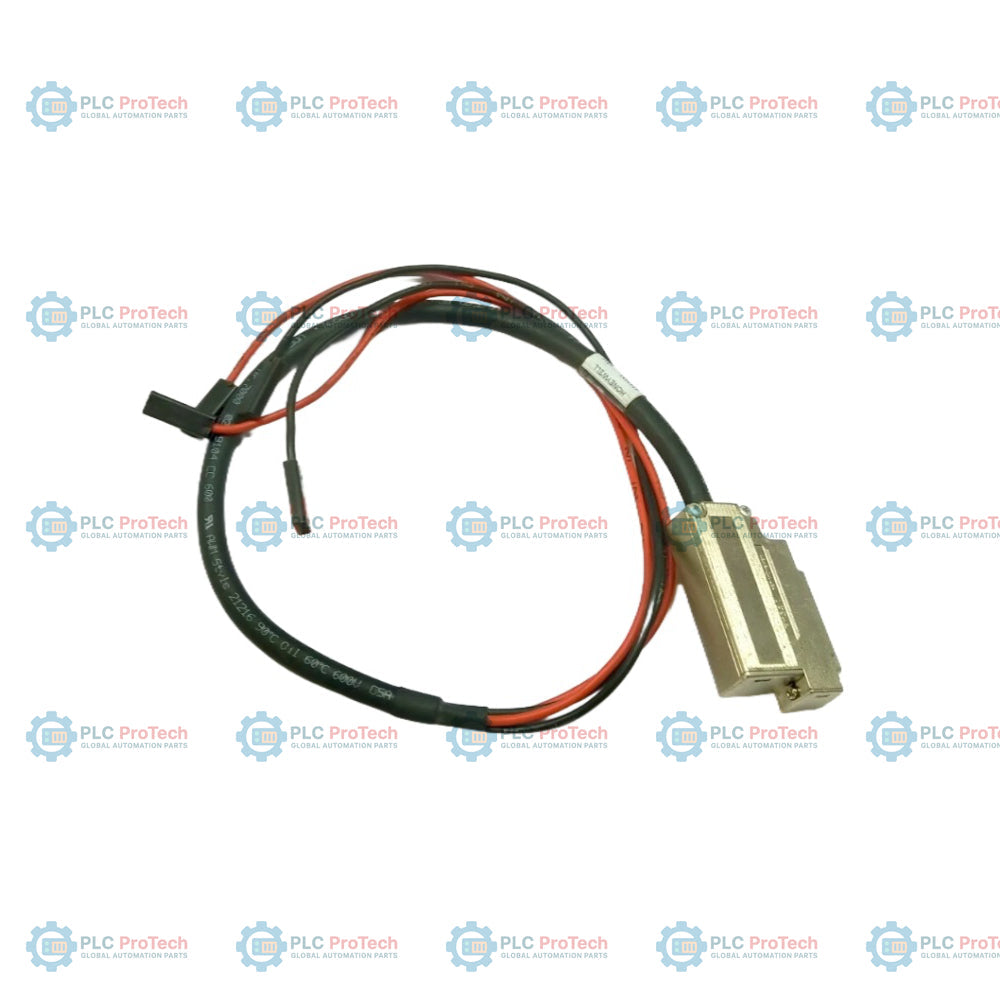

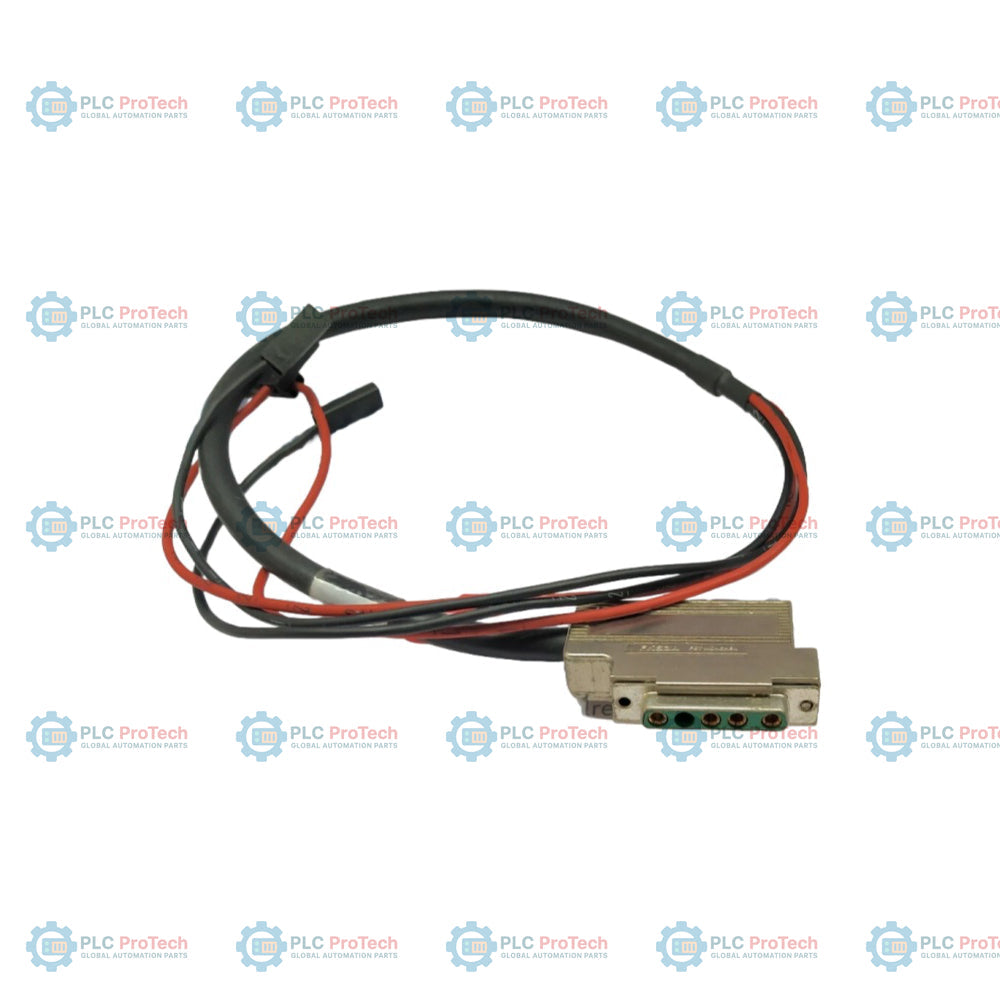

Honeywell FS-PDC-IOSET طقم كابلات توزيع الطاقة لوحدة Safety Manager

SKU FS-PDC-IOSET

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: FS-PDC-IOSET
Country of origin:الولايات المتحدة
نوع المنتج: كابل توزيع الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 650ج
Dimensions: 280 مم x 180 مم x 60 مم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Honeywell FS-PDC-IOSET هو طقم كابلات لتوزيع الطاقة، مصمم لنقل جهود إمداد الطاقة 24Vdc أو 48Vdc أو 110Vdc من قضبان الطاقة الرئيسية FS-MB-0001 مباشرةً إلى هيكل الإدخال والإخراج. يُستخدم طقم تجميع الكابلات هذا ضمن بنيات أنظمة Safety Manager، لتغذية فتحات الوحدات الداخلية والخارجية في تكوينات هياكل الإدخال والإخراج الزائدة وغير الزائدة. يتكوّن التجميع من أربعة كابلات فردية (FS-PDC-IOEP1a وFS-PDC-IOEP2a وFS-PDC-IOEP3a وFS-PDC-IOIP1a) مصنوعة من أسلاك CC 600 World بمقاس 4×2.5 mm2. تستخدم واجهة قضيب الناقل موصلات ثنائية القطب من نوع Squeeze To Release D-TAB-200-STR، بينما تستخدم واجهة هيكل الإدخال والإخراج موصلات FM5W5 S أنثى منخفضة الارتفاع بزاوية 90 درجة.

الميزات

طقم توزيع كامل مكوّن من أربعة كابلات لتغذية الطاقة إلى جميع فتحات وحدات الإدخال والإخراج.
يدعم تصنيفات جهد متعددة، بما في ذلك 24Vdc و48Vdc و110Vdc.
يوصل قضبان الطاقة الرئيسية FS-MB-0001 بموصلات IP1 وEP1 وEP2 وEP3 على اللوحة الخلفية للإدخال والإخراج.
فروع كابلات مخصصة بأطوال متنوعة، مصممة لإدارة تخطيط الخزانة بدقة.
مزوّد بموصلات قضيب ناقل D-TAB-200-STR ثنائية القطب من نوع Squeeze To Release لتثبيت آمن.
يتميز بموصلات FM5W5 S أنثى منخفضة الارتفاع بزاوية 90 درجة على جانب اللوحة الخلفية لهيكل الإدخال والإخراج.

التطبيقات

توزيع الطاقة من قضبان الطاقة الرئيسية إلى اللوحات الخلفية لهيكل الإدخال والإخراج في أنظمة Safety Manager.
توصيل الطاقة الكهربائية لتوزيع طاقة الوحدات الداخلية عبر جميع فتحات الإدخال والإخراج.
توزيع الطاقة المُجمّع لفتحات الوحدات الخارجية من 1 إلى 18.

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	Honeywell
الطراز	FS-PDC-IOSET
نوع الكابل	CC 600 World 4×2.5 mm2
طول الكابل - FS-PDC-IOEP1a	33 سم
طول الكابل - FS-PDC-IOEP2a	41 سم
طول الكابل - FS-PDC-IOEP3a	49 سم
طول الكابل - FS-PDC-IOIP1a	57 سم
نوع موصل قضيب التوصيل	ثنائي القطب من نوع Squeeze To Release (D-TAB-200-STR)
نوع موصل هيكل IO	FM5W5 S (أنثى)، منخفض الارتفاع، هيكل بزاوية 90 درجة
قضيب طاقة الشبكة المتوافق	FS-MB-0001
تصنيفات الجهد المدعومة	24 Vdc، 48 Vdc، 110 Vdc

التوصيلات/الواجهات

طرف الموصل	الوظيفة
EP1 / EP2 / EP3، الطرف 1	أحمر (1) - توصيل الطاقة الخارجي لفتحات IO المحددة
EP1 / EP2 / EP3، الطرف 3	أسود (1) - خط إرجاع بجهد 0 فولت
EP1 / EP2 / EP3، الطرف 4	أسود (2) - خط إرجاع بجهد 0 فولت
EP1 / EP2 / EP3، الطرف 5	أحمر (2) - توصيل الطاقة الخارجي لفتحات IO المحددة
IP1، الطرف 1	أحمر (1) - توصيل الطاقة الداخلي لفتحات IO المحددة
IP1، الطرف 3	أسود (1) - خط إرجاع بجهد 0 فولت
IP1، الطرف 4	أسود (2) - خط إرجاع بجهد 0 فولت
IP1، الطرف 5	أحمر (2) - توصيل الطاقة الداخلي لفتحات IO المحددة

إرشادات التركيب

وضع ملصقات الجهد: لتجنب أخطاء التجميع، استخدم ملصقات أو أكمامًا مميزة بالألوان على مجموعات الكابلات والموصلات عند استخدامها لجهود أخرى غير 24Vdc.
التوصيل من جانب قضيب التوصيل: أدخل موصلات D-TAB-200-STR ثنائية القطب من نوع Squeeze To Release بالكامل في قضيب طاقة الشبكة FS-MB-0001 حتى تُقفل.
التوصيل من جانب الهيكل: ركّب موصلات FM5W5 S الأنثوية منخفضة الارتفاع بزاوية 90 درجة بإحكام على موصلات اللوحة الخلفية المناظرة (IP1 وEP1 وEP2 وEP3).
توجيه الفتحات: وجّه FS-PDC-IOEP1a للفتحات 1-6، وFS-PDC-IOEP2a للفتحات 7-12، وFS-PDC-IOEP3a للفتحات 13-18، وFS-PDC-IOIP1a لتوزيع الطاقة الداخلي عبر جميع الفتحات.

الامتثال والشهادات

UL
CSA
FM (قيد الانتظار)

FAQ

بأي موصلات للوحة التوصيل الخلفية لوحدة الإدخال/الإخراج يتم توصيل مجموعة الكابلات؟

تُوصّل المجموعة مباشرةً بموصلات الطاقة IP1 وEP1 وEP2 وEP3 الموجودة في الجزء الخلفي من هيكل الإدخال/الإخراج.

ما طراز قضيب الطاقة المتوافق مع مجموعة الكابلات من جهة قضيب التوزيع؟

تتصل مجموعة الكابلات بقضيب الطاقة الرئيسي FS-MB-0001 باستخدام موصلات D-TAB-200-STR ثنائية القطب من نوع Squeeze To Release.

ما أطوال الكابلات المضمنة في المجموعة؟

يبلغ طول الكابلات الأربعة 33 سم للكابل IOEP1a، و41 سم للكابل IOEP2a، و49 سم للكابل IOEP3a، و57 سم للكابل IOIP1a.
