الشركة المصنعة: Honeywell
رقم المنتج: FTA-T-02
نوع المنتج: وحدة إدخال/إخراج رقمية آمنة من الأعطال FTA
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 400ج
Dimensions: 10 سم × 7.6 سم × 2.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

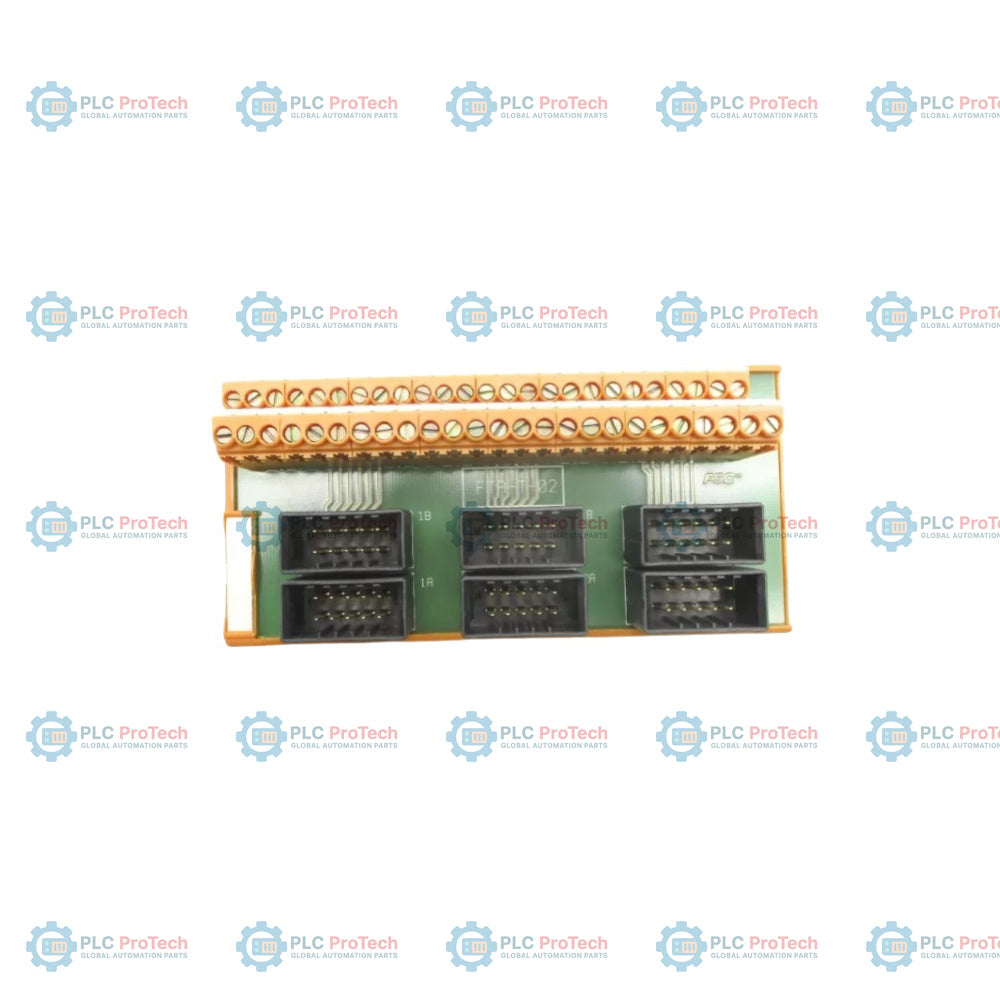

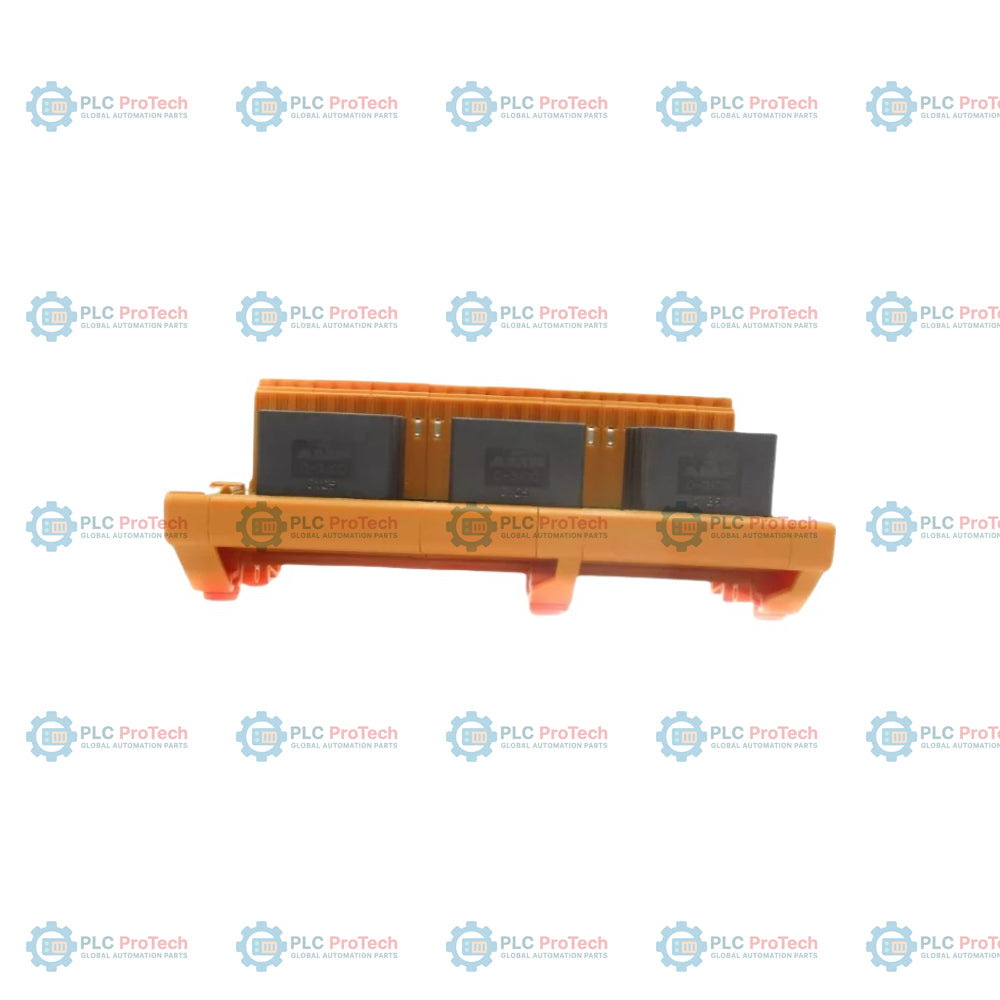

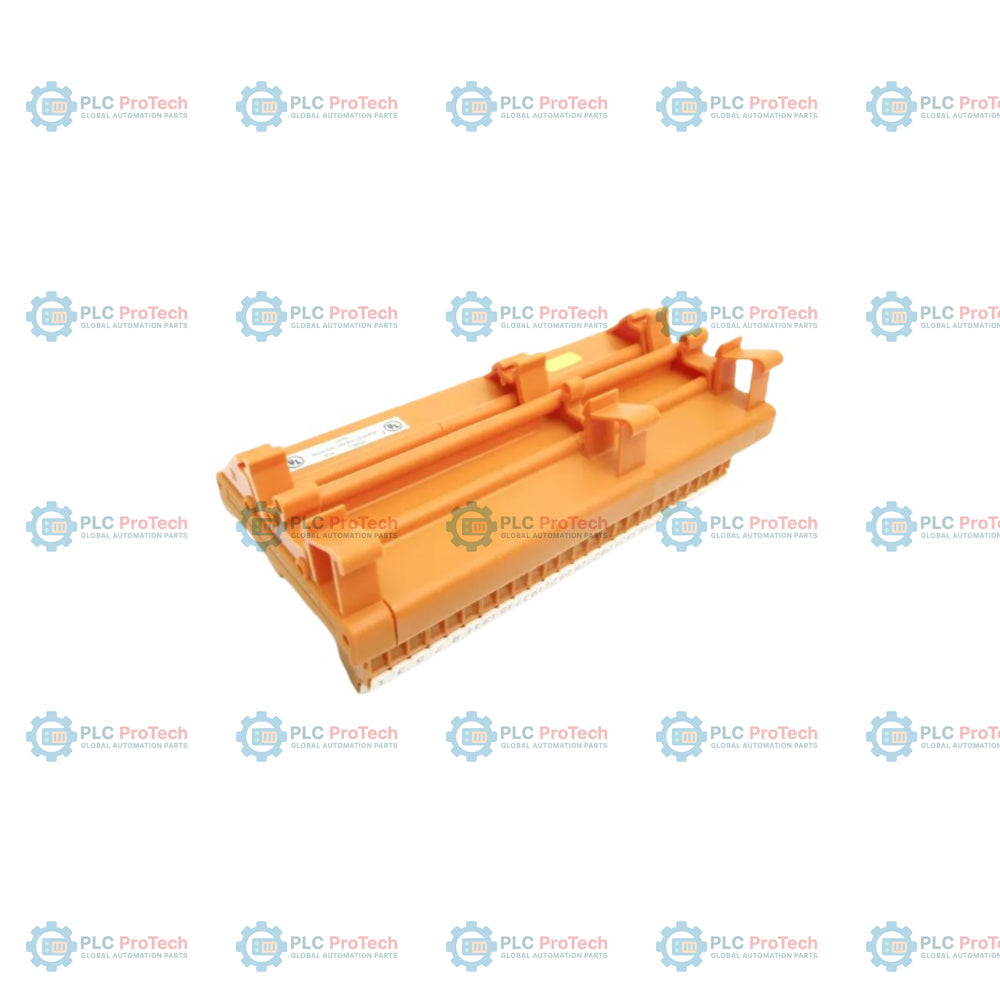

يُعد FTA-T-02 (FTA-T-02) من إنتاج Honeywell وحدة تجميع إنهاء ميدانية لمخارج رقمية آمنة عند الفشل وعالية التكامل Fail-safe Digital Output Field Termination Assembly (FTA)، وقد صُممت للتكامل السلس مع أنظمة Safety Manager وFSC. تعمل هذه الوحدة كواجهة أساسية بين وحدة التحكم بالسلامة و24 جهازًا رقميًا ميدانيًا، مع دعم نطاق جهد متعدد الاستخدامات يبلغ 24, 48, أو 60 VDC. وبفضل تنظيمها في 24 قناة مستقلة (مقسمة إلى 6 مجموعات تضم كل منها 4 قنوات)، صُممت FTA-T-02 للحفاظ على السلامة الوظيفية في البيئات عالية المخاطر مثل مصافي النفط، ومصانع معالجة الغاز، ومنشآت التصنيع الكيميائي. وتضمن بنيتها الآمنة عند الفشل انتقال المخارج إلى حالة آمنة محددة مسبقًا عند حدوث عطل في النظام، مما يحمي الأصول الصناعية الحيوية والأفراد من اضطرابات العمليات الخطرة.
يوفر الجدول التالي البيانات التقنية الدقيقة اللازمة للمواصفات الهندسية ومواءمة المشتريات، بما يتوافق مع معايير العمق التقني Google E-E-A-T.
| المعلمة التقنية | تفاصيل المواصفة |
|---|---|
| تعيين الطراز | FTA-T-02 |
| الشركة المصنعة | Honeywell |
| نوع المنتج | وحدة تجميع إنهاء ميدانية لمخارج رقمية آمنة عند الفشل |
| عدد القنوات | 24 قناة (6 مجموعات تضم كل منها 4 قنوات) |
| دعم الجهد | 24 / 48 / 60 VDC |
| التيار المستمر الأقصى | 2 A لكل قناة |
| الجهد الأقصى (IEC 1010) | 50 VDC (الفئة 3) / 150 VDC (الفئة 2) |
| أقصى قطر للسلك | 0.25 cm2 (AWG 14) |
| عزم ربط الأطراف | 0.5 Nm (0.37 ft-lb) |
| توافق القضيب | DIN EN TS32 / TS35 x 7.5 |
| الأبعاد (L x W x H) | 14.5 cm x 7 cm x 5.7 cm |
| الاعتمادات | CE, UL |
| وزن الشحن | 2.0 kg |
كيف يؤثر تصنيف «آمن عند الفشل» في تشغيل FTA-T-02؟تتميز FTA-T-02 بدوائر جاهزة للتشخيص تتيح لوحدة التحكم بالسلامة المضيفة مراقبة سلامة حلقة الخرج. وفي حال اكتشاف عطل داخلي أو فقدان الاتصال، صُممت الوحدة لضمان عودة المخارج الرقمية إلى حالة «إلغاء التنشيط» أو الحالة الآمنة، مما يمنع التنشيط غير المقصود للمعدات الميدانية.
ما أهمية بنية القنوات المكونة من 6 مجموعات؟من خلال تقسيم 24 قناة إلى 6 مجموعات تضم كل منها 4 قنوات، توفر Honeywell عزلًا موضعيًا للدوائر. ويسهل ذلك استكشاف الأعطال وإصلاحها، كما يضمن أن يكون العطل الكهربائي الموضعي داخل إحدى المجموعات أقل احتمالًا للانتشار والتأثير في مصفوفة القنوات الأربع والعشرين بأكملها.
هل تستطيع FTA-T-02 التعامل مع جهود أعلى من 60 VDC؟وفقًا لمعايير IEC 1010، يمكن للوحدة تحمل ما يصل إلى 150 VDC ضمن فئة فرط الجهد 2. ومع ذلك، فهي مصنفة للتشغيل المستمر والآمن لمنطق المخارج الرقمية ضمن أنظمة 24/48/60 VDC الاسمية.
إجراء إنهاء التوصيلات: عند توصيل أطراف البراغي، تأكد من أن طول الجزء منزوع العازل يبلغ بالضبط 0.7 cm (0.28 in). استخدم مفك عزم دقيقًا لتطبيق قوة قدرها 0.5 Nm. قد يؤدي الربط غير المحكم إلى توليد حرارة مقاومية، بينما قد يؤدي الربط المفرط إلى تلف السلك AWG 14 أو هيكل كتلة الأطراف.
تباعد القضيب وإدارة الحرارة: تتطلب FTA-T-02 طول قضيب مستخدم يبلغ 14.6 cm. وفي الخزائن عالية الكثافة، اترك مسافة رأسية كافية بين FTA والوحدات المجاورة لتسهيل الحمل الحراري الطبيعي، إذ يمكن أن يولد حمل 2 A لكل قناة حرارة ملحوظة أثناء التنشيط المتزامن.
التأريض للامتثال لمتطلبات EMC: للحفاظ على سلامة اعتمادَي CE وUL، تأكد من توصيل قضيب DIN بأرضي منخفض الممانعة. يوفر ذلك مسارًا واضحًا للارتفاعات العابرة الكهربائية ويحمي منطق الأمان عند الفشل من التداخل الكهرومغناطيسي (EMI) الصادر عن معدات تبديل الطاقة القريبة.
تُعد Honeywell FTA-T-02 معيارًا للموثوقية في قطاع وحدات التجميع للإنهاء الميداني. وقد حُسّن هيكلها المادي المتين (14.5 cm x 7 cm) ليتحمل ظروف غرف التحكم الصناعية حيث يشكل الاهتزاز والتقلبات الحرارية عوامل مستمرة. ومن خلال استخدام أطراف براغي عالية الجودة ودبابيس موصلات مطلية بالذهب، تضمن FTA-T-02 استقرار التلامس على المدى الطويل. وباعتبارها مكوّنًا أصليًا وجديدًا، توفر توافقًا كاملًا مع منصات Safety Manager وFSC القديمة، وتقدم حلًا عالي التوافر لتحديث أنظمة الأجهزة الآمنة (SIS) دون الحاجة إلى إعادة تصميم واسعة لتوصيلات الأسلاك الميدانية.
