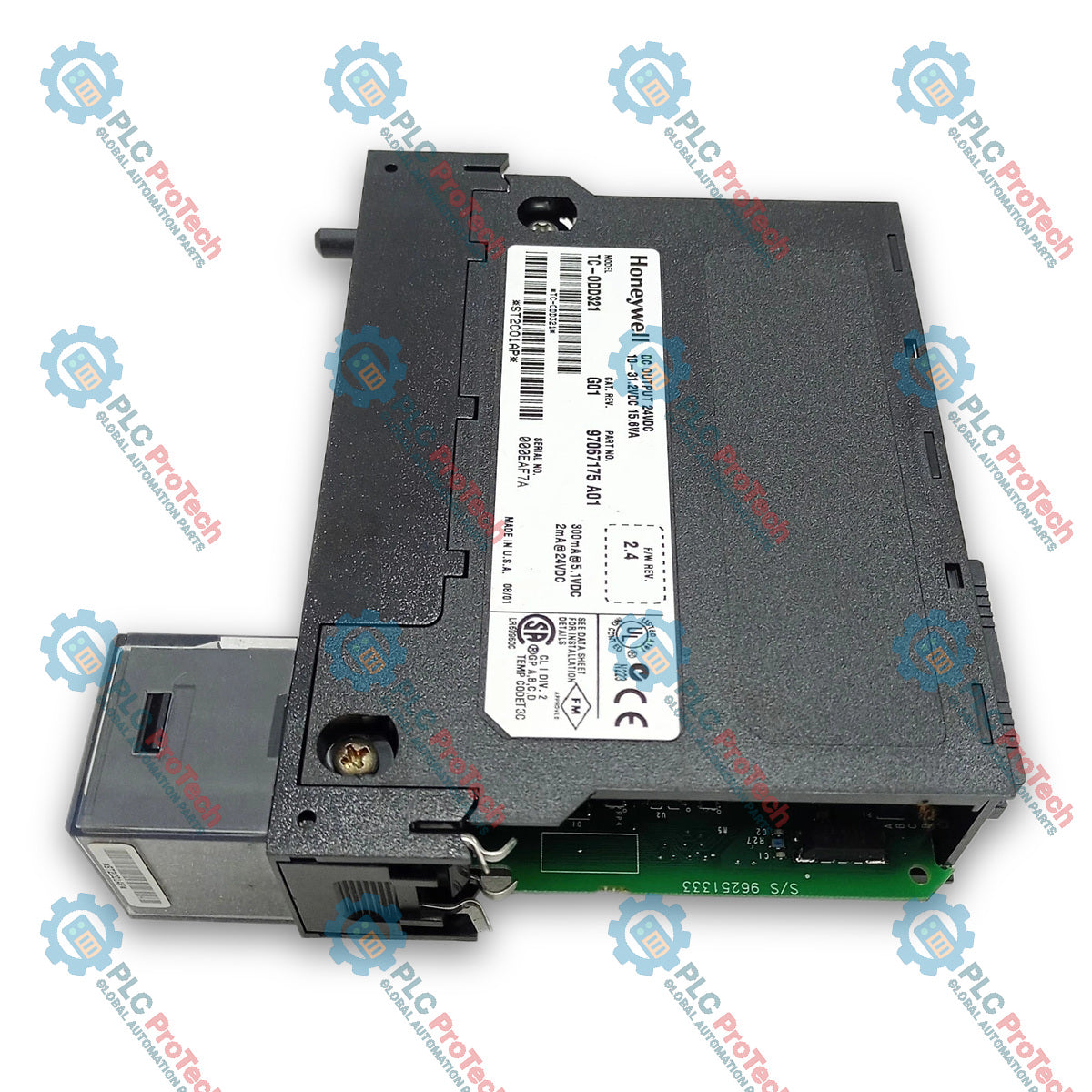

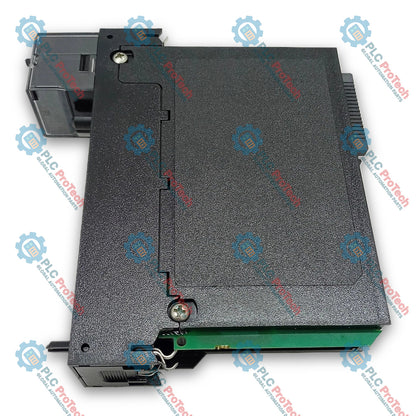

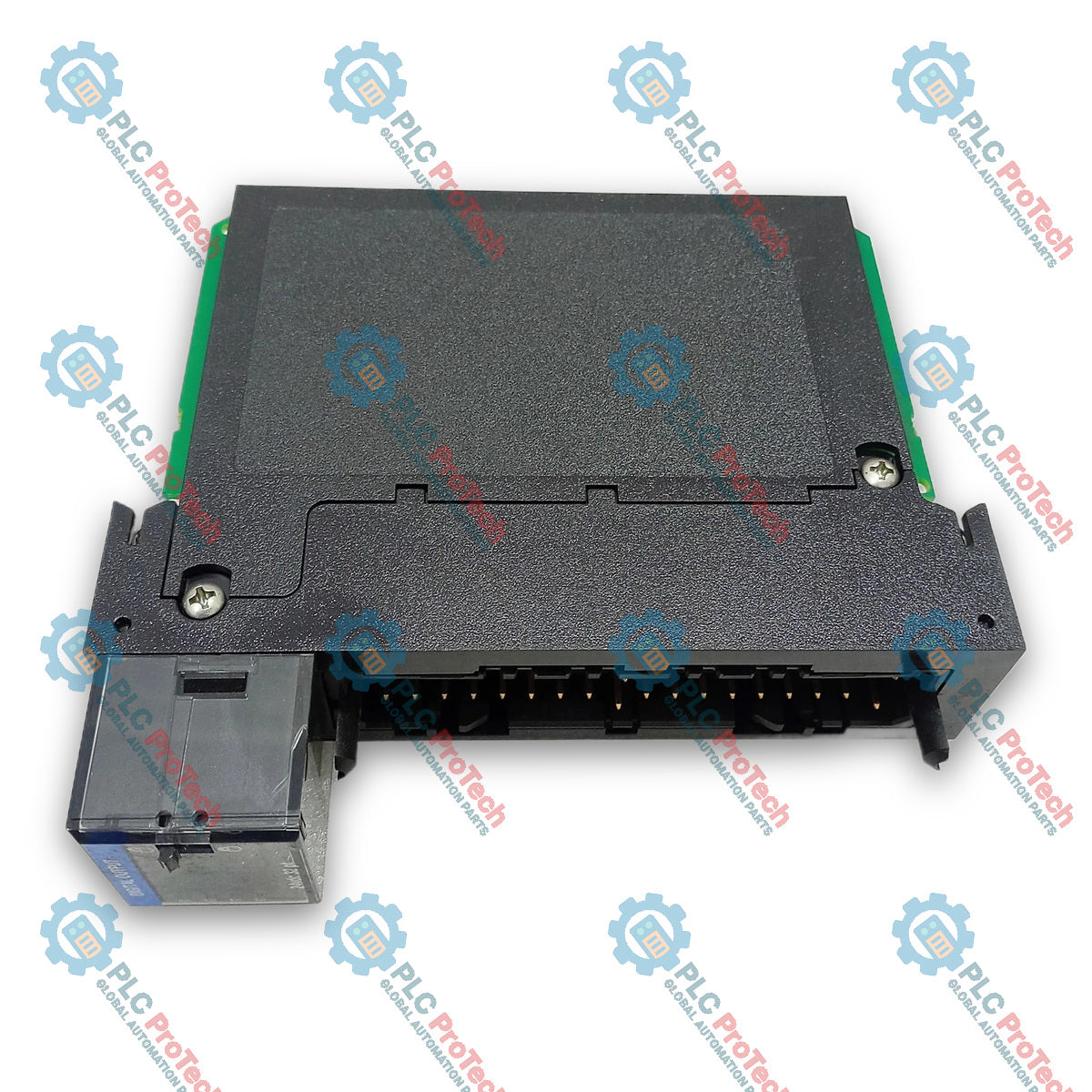

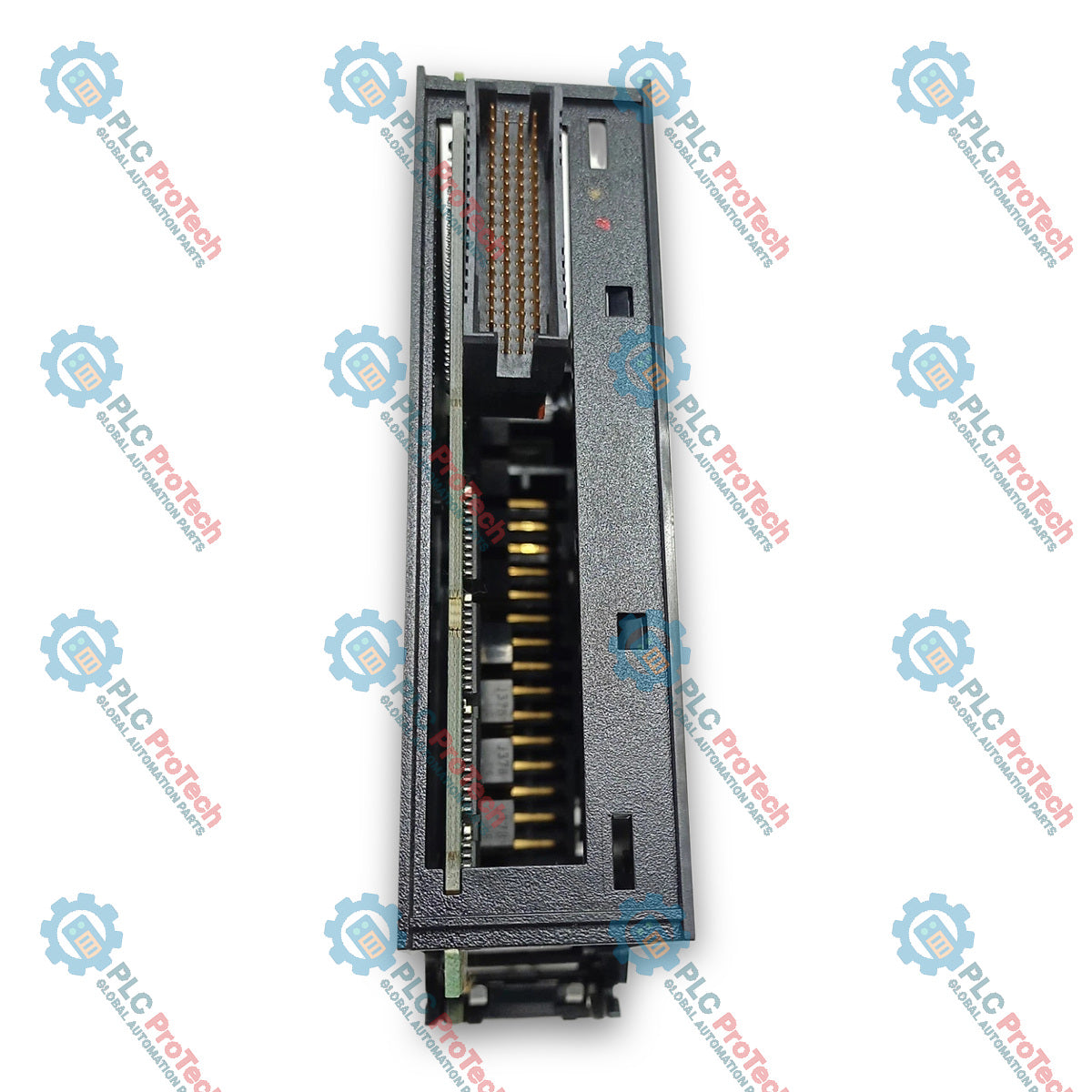

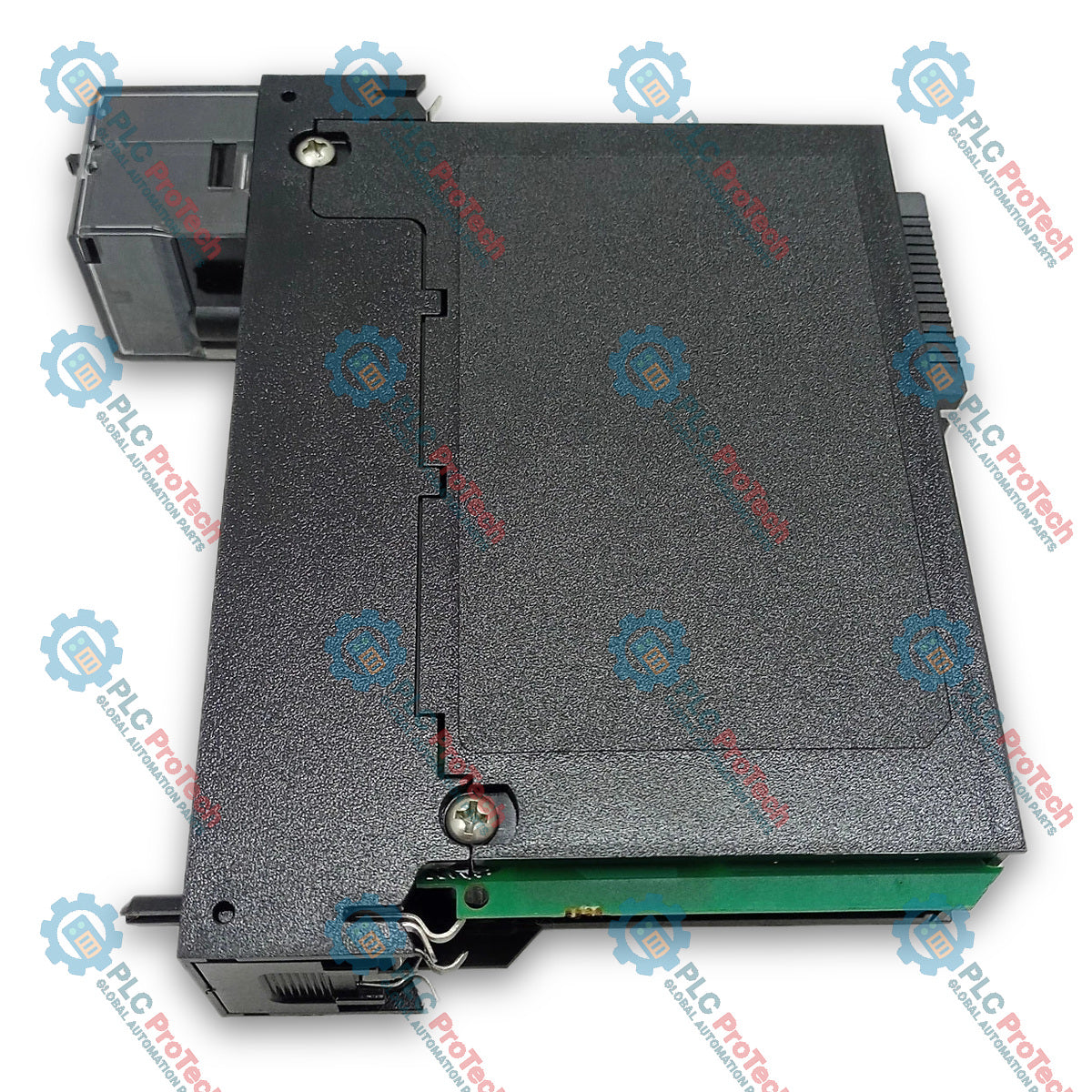

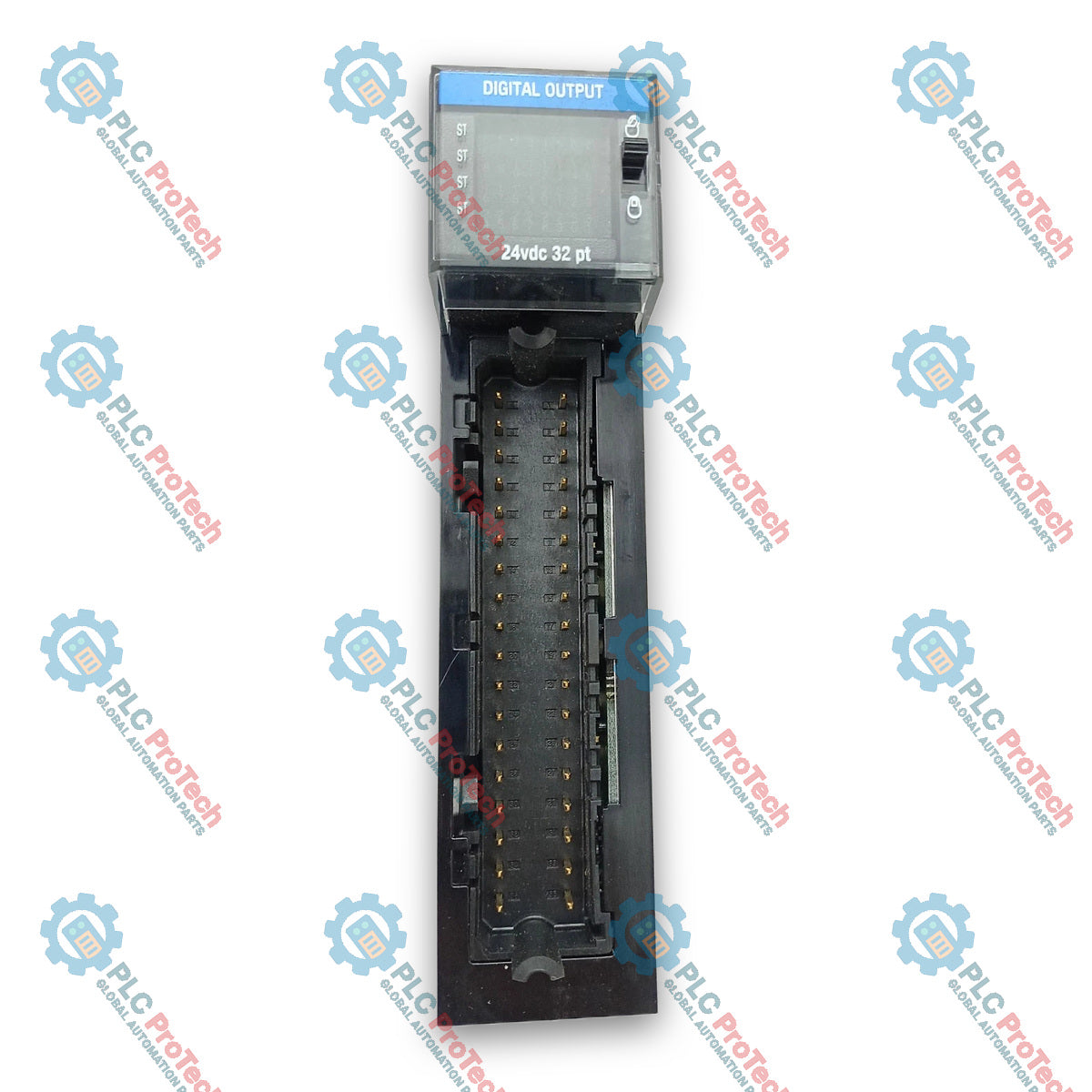

وحدة إخراج التيار المستمر Honeywell TC-ODD321 لنظام Experion

وحدة إخراج التيار المستمر Honeywell TC-ODD321 لنظام Experion

تبقى فقط 5 عنصر/عناصر في المخزون

  • الشركة المصنعة: Honeywell

  • رقم المنتج: TK-ODD321

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات الإخراج الرقمي

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1500ج

  • Dimensions: 14.5 x 2.5 x 13.7 cm

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

إن Honeywell TC-ODD321 وحدة خرج رقمية بجهد 24 فولت تيار مستمر لمنصة وحدات الإدخال/الإخراج في هيكل Experion. وتضم 32 قناة خرج غير معزولة مهيأة في مجموعتين، تحتوي كل منهما على 16 نقطة لكل أرضي مشترك. صُممت لقيادة الأجهزة الميدانية مثل الملفات اللولبية والمرحلات والمؤشرات، وتعالج إشارات التحكم الرقمية من وحدات التحكم Experion C200/C200E باستجابة سريعة ومن الحالة الصلبة.

الميزات

  • 32 نقطة خرج: مرتبة في مجموعتين منفصلتين، تضم كل مجموعة 16 نقطة لكل وصلة مشتركة.
  • خفض خطي للقيمة المقننة: يدعم أحمال التيار الكاملة حتى 50 درجة مئوية مع خفض حراري خطي مضبوط حتى 60 درجة مئوية.
  • استجابة التبديل السريعة: لا تتجاوز أزمنة تأخير إشارة التشغيل/الإيقاف 1.0 مللي ثانية كحد أقصى.
  • حالات القنوات القابلة للتهيئة: يمكن تهيئة القنوات الفردية للاحتفاظ بحالتها الأخيرة أو التعيين افتراضيًا إلى التشغيل أو الإيقاف أثناء حالات الأعطال أو وضع البرنامج.
  • التشغيل أثناء تبديل الوحدة: يدعم إزالة الوحدة وإدخالها أثناء التشغيل (RIUP) في التركيبات الموجودة في مناطق غير خطرة.

التطبيقات

  • قيادة الملفات اللولبية الصناعية وملفات المشغلات بجهد 24 فولت تيار مستمر
  • تشغيل مرحلات التحكم البينية والموصلات
  • التحكم في مصابيح المؤشرات الميدانية ولوحات التنبيه
  • ربط مخارج الأتمتة بالمنطق الخارجي للنظام الفرعي

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة Honeywell
الطراز TC-ODD321
نوع المنتج وحدة خرج منفصلة
عدد المخارج 32 (16 نقطة لكل مشترك)
نطاق جهد الخرج من 10 إلى 31.2 فولت تيار مستمر عند 50 درجة مئوية (خفض خطي للقيمة المقننة)، ومن 10 إلى 28 فولت تيار مستمر عند 60 درجة مئوية
معدل تيار الخرج (لكل نقطة) 0.5 أمبير كحد أقصى عند 50 درجة مئوية (خفض خطي للقيمة المقننة)، و0.35 أمبير كحد أقصى عند 60 درجة مئوية
معدل تيار الخرج (لكل وحدة) 16 أمبير كحد أقصى عند 50 درجة مئوية (خفض خطي للقيمة المقننة)، و10 أمبير كحد أقصى عند 60 درجة مئوية
تيار الاندفاع 1 أمبير لمدة 10 مللي ثانية لكل مخرج، مع إمكانية التكرار كل ثانيتين عند 60 درجة مئوية
الحد الأدنى لتيار الحمل في حالة التشغيل 3.0 مللي أمبير لكل مخرج
الحد الأقصى لهبوط الجهد في حالة التشغيل 1 فولت تيار مستمر عند التيار المُقنن لكل نقطة (3 فولت تيار مستمر وفقًا للمعيار IEC 1131-2)
أقصى تيار تسرب في حالة إيقاف التشغيل 0.5 مللي أمبير لكل نقطة (1 مللي أمبير لكل نقطة وفقًا للمعيار IEC 1131-2 لخرج بقدرة 0.25 أمبير)
زمن تأخير الخرج (من إيقاف التشغيل إلى تشغيله / من تشغيله إلى إيقافه) 1.0 مللي ثانية كحد أقصى
تبديد الطاقة 6.1 W
حماية المصهرات غير محمي (يوصى باستخدام كتلة أطراف مزودة بمصهر/وحدة IFM)
الحماية من عكس القطبية لا يوجد (قد يؤدي توصيل الأسلاك بشكل غير صحيح إلى تلف الوحدة)
جهد العزل (من مجموعة إلى مجموعة) مختبرة بنسبة 100% عند 2546 فولت تيار مستمر لمدة 1 ثانية (250 فولت تيار متردد كحد أقصى بشكل مستمر)
جهد العزل (من المستخدم إلى النظام) مختبرة بنسبة 100% عند 2546 فولت تيار مستمر لمدة 1 ثانية
موصل كتلة الأطراف كتلة الأطراف TC-TBCH (36 موضعًا)



التوصيلات/الواجهات

توصيل الأطراف الوظيفة
نوع التوصيل كتلة أطراف قابلة للإزالة TC-TBCH ذات 36 موضعًا
خيار مجموعة الكابلات نظام 1492-HWCAB أو 1492-CABLE موصل مسبقًا
خيار الواجهة البعيدة متوافق مع لوحات الأطراف البعيدة من السلسلتين Allen-Bradley 1492-IFM و1492-XIM



إرشادات التركيب

  • تحذير القطبية: لا تحتوي الوحدة على حماية من عكس القطبية؛ تأكد من توصيل الأسلاك بالقطبية الصحيحة لتجنب تلف دوائر الخرج الداخلية.
  • حماية الدائرة الخارجية: المخارج غير مزودة بمصهرات داخلية. استخدم لوحات أطراف بعيدة (RTPs) مزودة بمصهرات أو وحدات واجهة لحماية القنوات الفردية من حالات زيادة التيار.
  • الإدارة الحرارية: حافظ على خلوص مناسب للهيكل داخل الحاويات لضمان التبريد بالحمل الحراري الطبيعي بصورة صحيحة ضمن حدود درجات حرارة التشغيل المحددة.
  • RIUP في المواقع الخطرة: لا تُزل الوحدات أو تُدخلها أثناء توصيل الطاقة إذا كان الجو المحيط مصنفًا كموقع خطِر.

الامتثال والشهادات

  • UL: معدات التحكم الصناعية UL 508
  • المواقع الخطرة: الفئة I، القسم 2، المجموعات A وB وC و& D، مواقع خطرة وعادية
  • توجيهات التوافق الكهرومغناطيسي: توجيه التوافق الكهرومغناطيسي 89/336/EEC، ‏EN 50081-2 (الانبعاثات)، ‏EN 50082-2 (الحصانة)
  • C-Tick: متوافق مع قانون الاتصالات الراديوية الأسترالي لعام 1992
