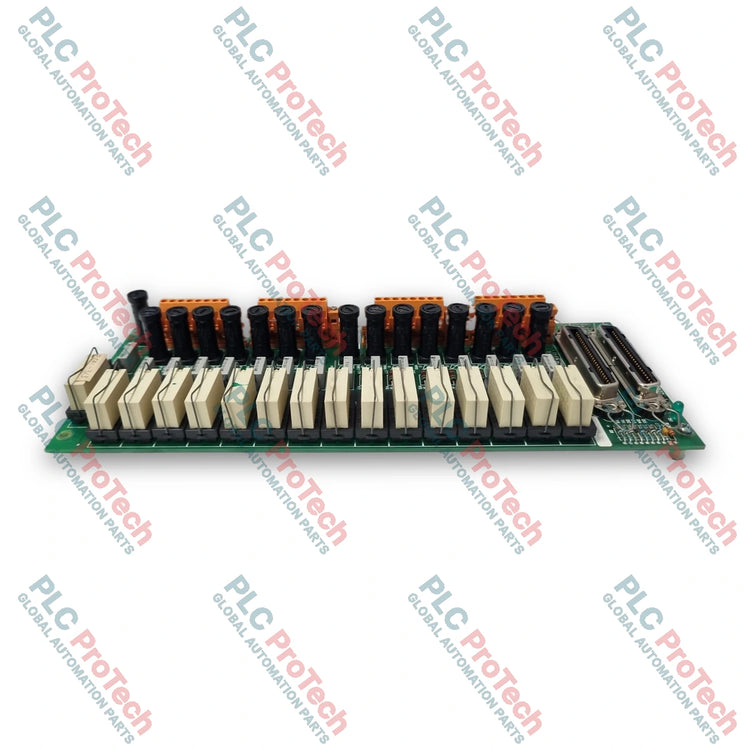

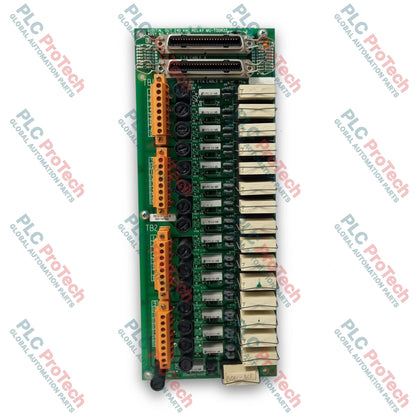

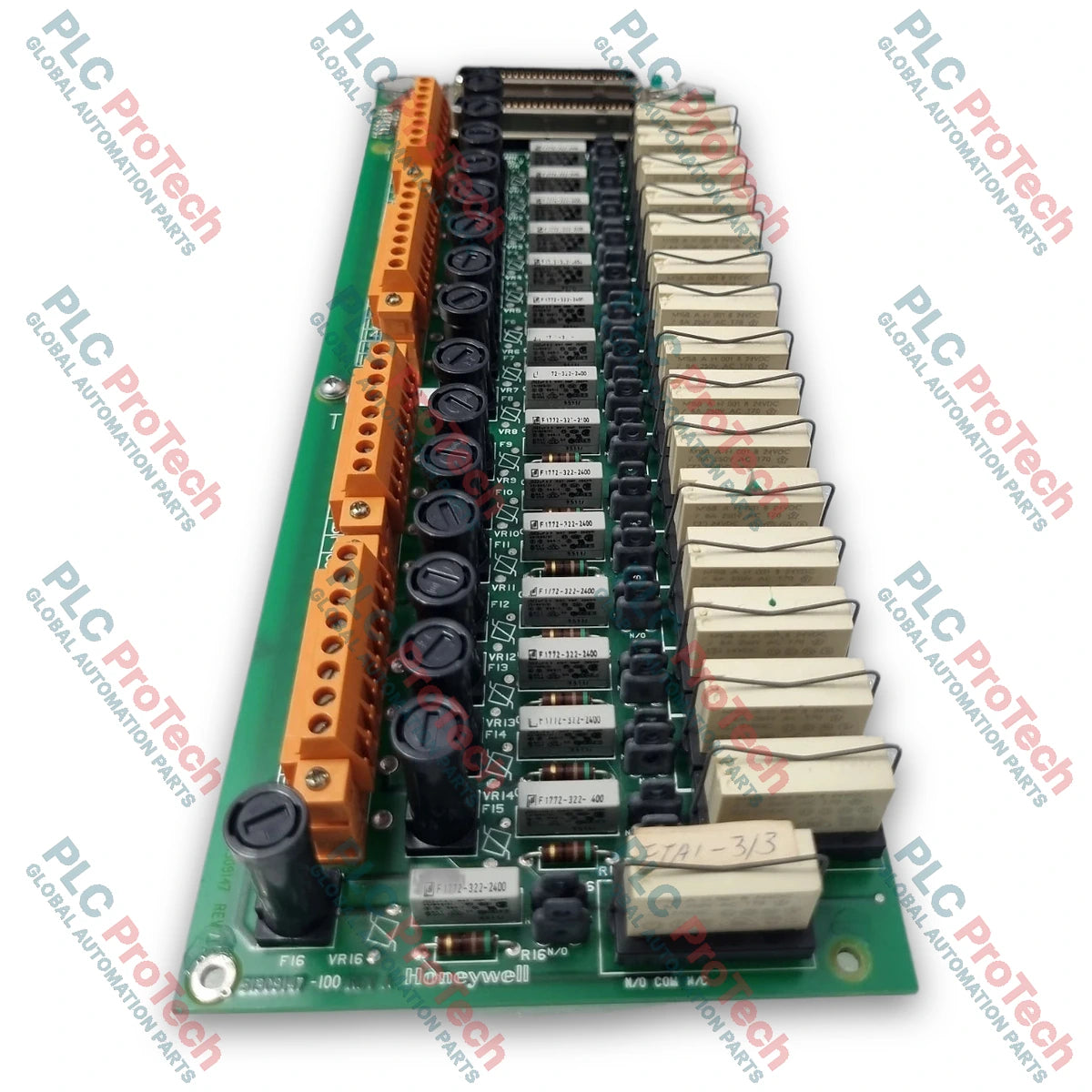

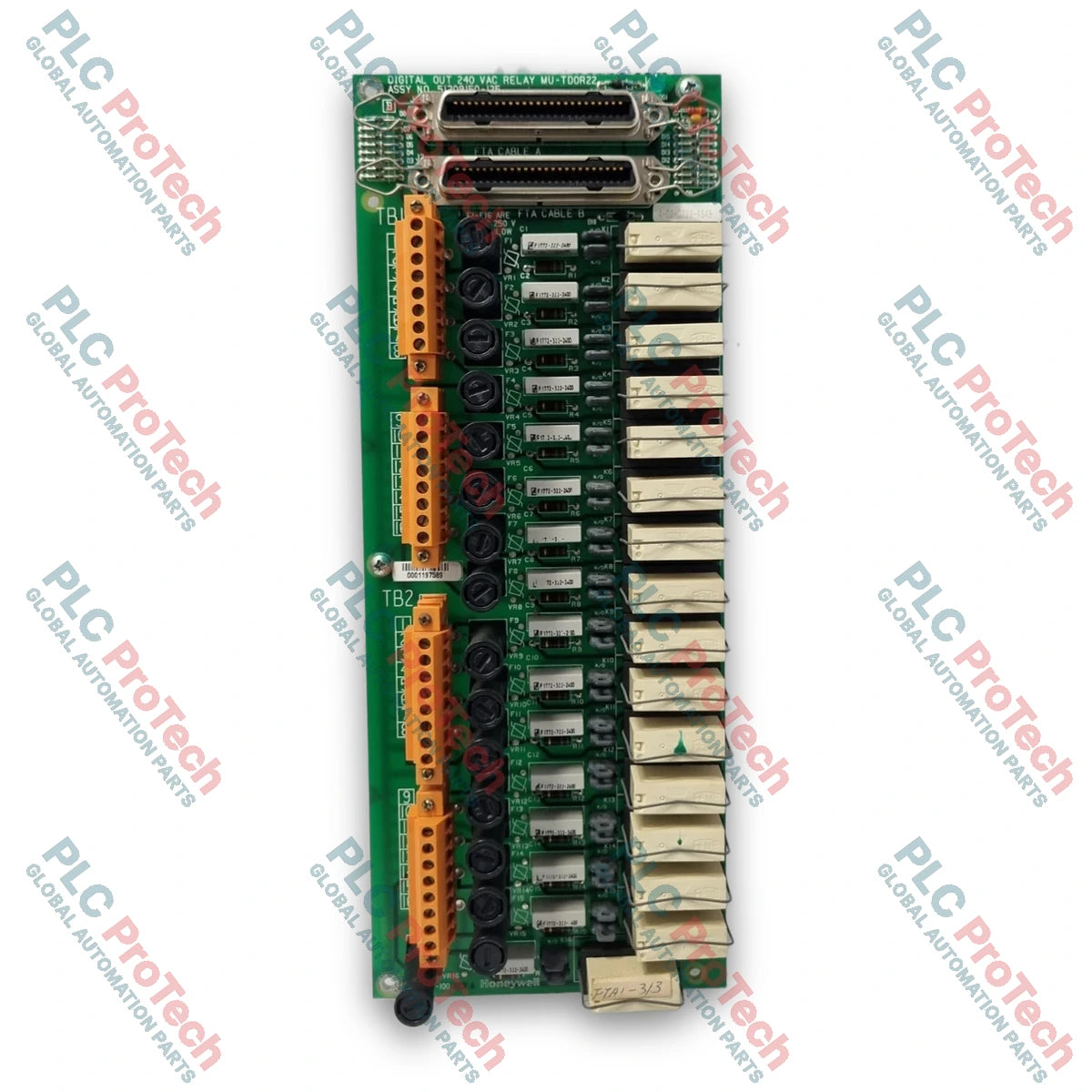

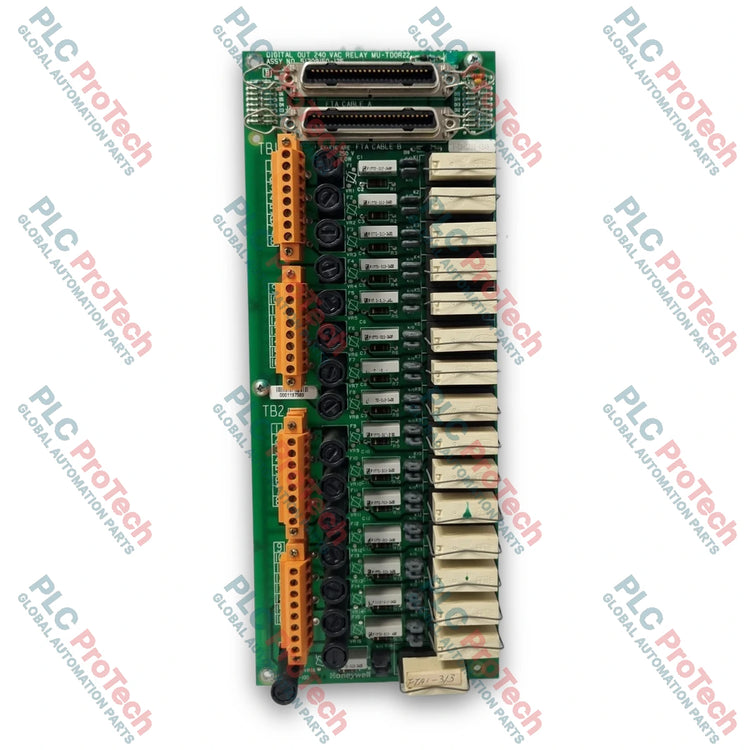

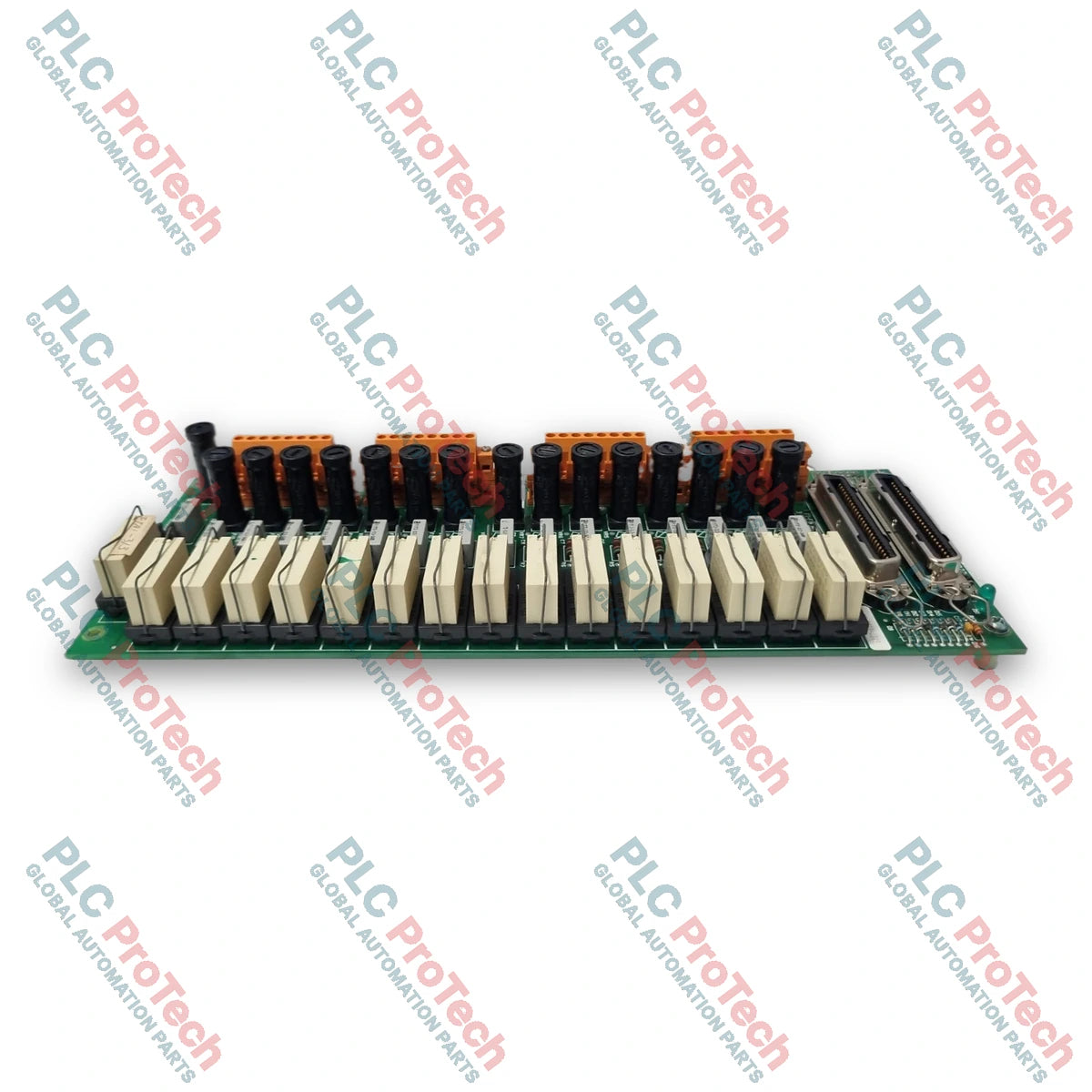

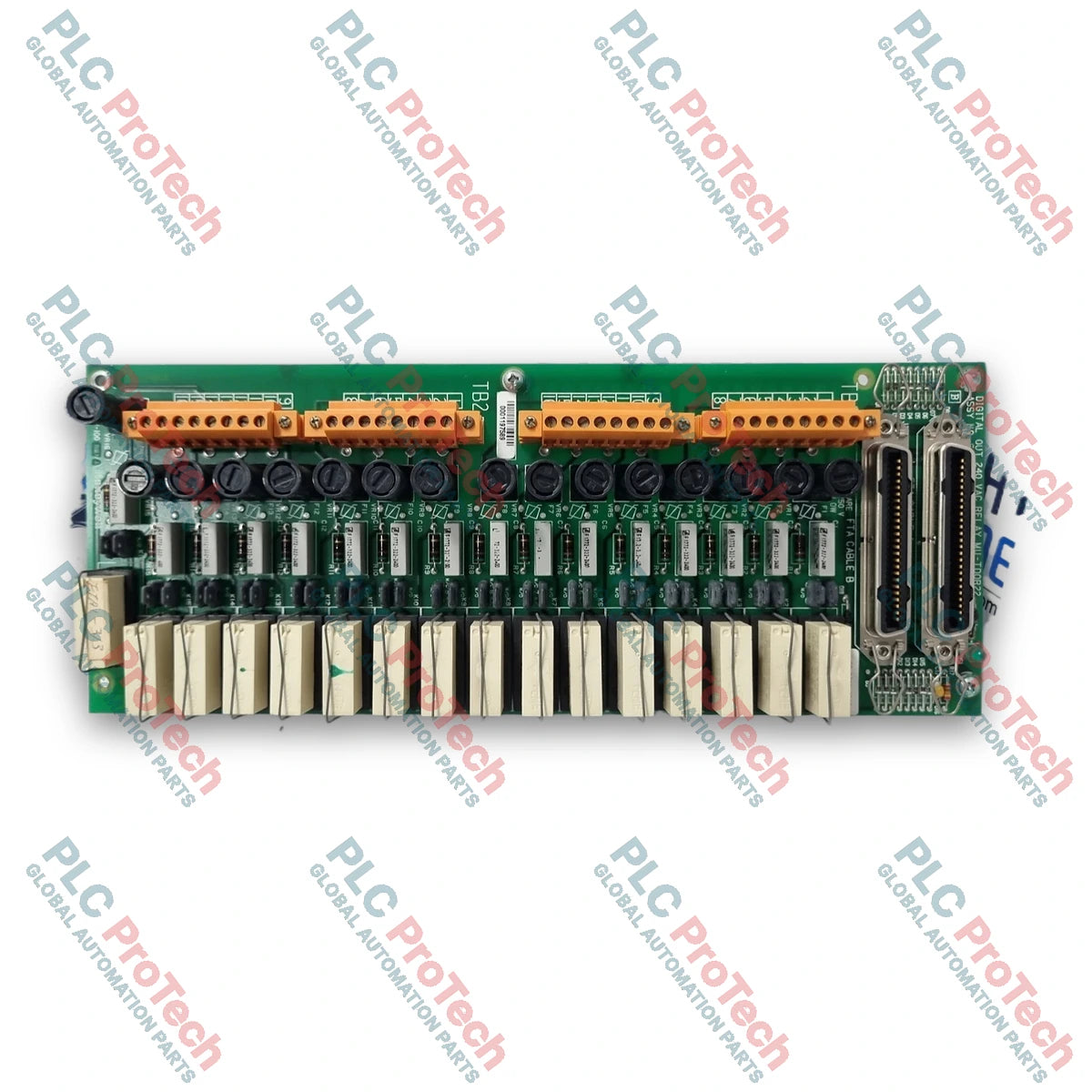

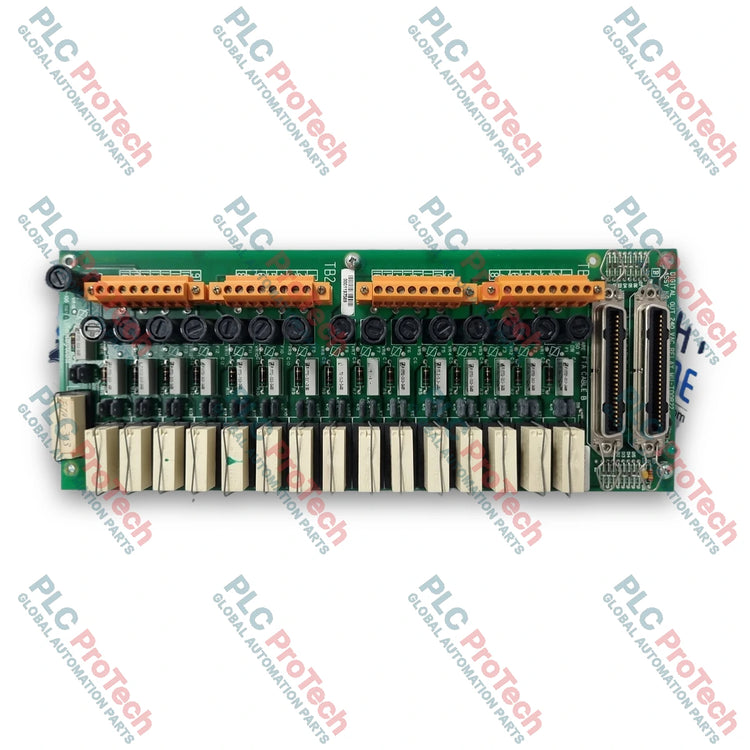

Honeywell MU-TDOR22 51309150-125 مجموعة إنهاء ميداني لريليه الخرج الرقمي

SKU MU-TDOR22 51309150-125

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: MU-TDOR22 51309150-125
Country of origin:الولايات المتحدة
نوع المنتج: وحدة FTA لترحيل الإخراج الرقمي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 310 × 130 × 60 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Honeywell MU-TDOR22 (رقم المجموعة 51309150-125) هي مجموعة إنهاء حقل بمرحل خرج رقمي بجهد 240 VAC وبعدد 16 نقطة، صُممت للدمج ضمن بنيات أنظمة التحكم الموزعة Honeywell TotalPlant Solution (TPS)، وProcess Manager (PM)، وAdvanced Process Manager (APM)، وHigh Performance Process Manager (HPM)، وEnhanced High Performance Process Manager (EHPM). وتعمل الوحدة كواجهة أساسية بين معالجات الخرج الرقمي (IOPs) والمشغلات على مستوى الحقل، إذ توفر نقاط تلامس مرحلية معزولة جلفانياً ومصممة لتبديل الأحمال عالية الجهد المتردّد والمستمر.

تتضمن البنية الأساسية لـ MU-TDOR22 قنوات خرج بمرحلات كهرومغناطيسية أو صلبة توفر عزلاً فعلياً بين منطق النظام الداخلي منخفض الجهد ومعدات الحقل. ويحمي هذا التكوين إلكترونيات نظام التحكم من الضوضاء الكهربائية، والارتفاعات العابرة في الجهد، وحالات الأعطال في جانب الحقل. وتتصل المجموعة بوحدات إدخال/إخراج المعالج الرقمي القياسية من Honeywell ذات 32 نقطة أو 16 نقطة عبر كابلات واجهة النظام القياسية التي يصل طولها إلى 50 متراً، وتحوّل أوامر خرج النظام إلى إغلاقات نقاط جافة أو مخارج تبديل مزودة بالطاقة للأجهزة الصناعية الثقيلة.

صُممت مجموعة MU-TDOR22 (51309150-125) للبيئات الصناعية الصعبة، وتتعامل مع التحكم المباشر في عناصر التحكم النهائية عالية القدرة، بما في ذلك بادئات تشغيل المحركات، والملفات اللولبية، ولوحات المؤشرات، وأبواق الإنذار، ودوائر التعشيق. وتستوعب كتل التوصيل المثبتة على البطاقة توصيلات ميدانية متينة، بينما تحمي المصاهر المدمجة وشبكات الكبت دوائر التوصيلات الميدانية من الارتداد الحثي والحمل الزائد للتيار.

عند تركيبه داخل خزائن TPS القياسية، تعمل اللوحة بسلاسة مع تكوينات الإدخال/الإخراج الزائدة أو غير الزائدة، مع الحفاظ على تنفيذ تحديثات حتمي بغض النظر عن عبء معالجة وحدة التحكم. ويضمن تصميمها المتين، وتصنيف العزل الكهربائي العالي، وتوافقها مع وحدات Honeywell Standby Manual القياسية استمرارية التشغيل وتوافر النظام بدرجة عالية أثناء الصيانة عبر الإنترنت أو استبدال الوحدات.

الميزات

واجهة مرحلات الجهد العالي: توفر 16 قناة مرحلات منفصلة مخصصة لتطبيقات التبديل عالية القدرة بجهد 240 VAC في بيئات أنظمة التحكم الموزّعة (DCS).
عزل جلفاني: يوفر عزلًا بصريًا وميكانيكيًا قويًا بين دوائر الحقل ومنطق وحدة التحكم الداخلي لمنع حلقات التأريض وحماية إلكترونيات النظام.
معالجة مرنة لأحمال الملامسات: يتعامل مع الأحمال الميدانية ذات التيار العالي المتردّد والمستمر، وهو مثالي للتشغيل المباشر لملامسات المحركات، والصمامات اللولبية، والمشغلات شديدة التحمل.
حماية مدمجة للدوائر: يشتمل على مصاهر فردية للقنوات وشبكات لكبح الملامسات للتعامل مع العابرَات الناتجة عن الأحمال الحثية وقصر الدوائر.
توافق شامل مع IOP على مستوى النظام: متوافق بالكامل مع معالجات الخرج الرقمي Honeywell PM وAPM وHPM وEHPM عبر مسارات كبلية قياسية بطول 50 مترًا.
دعم التشغيل اليدوي الاحتياطي: يدعم الاتصال بوحدات التشغيل اليدوي الاحتياطي الخارجية، للسماح بتجاوزات يدوية للمخرجات وإجراء الصيانة بسلاسة دون فصل الأحمال الميدانية.
خيار الطلاء المطابق: متاح بخيارات تقوية بيئية للتركيب في الأجواء الصناعية شديدة التآكل من الفئة ISA G3.
تصميم طرفيات صناعية: يتميز بخيارات أطراف توصيل ضغط أو لولبية شديدة التحمل، تقبل أسلاك توصيل ميدانية حتى قياس 14 AWG، لتبسيط التركيب.

التطبيقات

تبديل عنصر التحكم النهائي: تحكم مباشر عبر دائرة القيادة في بادئات تشغيل المحركات وملامساتها بجهد 120/240 VAC، وحلقات السماح بالتشغيل/الإيقاف لمحركات السرعة المتغيرة.
التحكم في الصمامات اللولبية: تشغيل موثوق للغاية للصمامات اللولبية الهوائية والهيدروليكية شديدة التحمل في وحدات معالجة النفط والغاز والمواد الكيميائية.
التكامل مع الإنذارات وأجهزة التنبيه: تشغيل صفارات الإنذار الميدانية عالية القدرة، والمنارات المرئية، ولوحات أضواء المؤشرات، ومرحلات التعشيق الرئيسية للسلامة.
عزل نظام التحكم الموزّع (DCS) وتوسيعه: توفير إشارات واجهة بملامسات جافة نظيفة بين شبكات أتمتة Honeywell TPS والمعدات المجمّعة أو وحدات التحكم المنطقية القابلة للبرمجة (PLC) التابعة لجهات خارجية.

المواصفات الفنية

المعلَمة	المواصفة
الشركة المصنّعة	Honeywell
رقم الطراز	MU-TDOR22
رقم الجزء / المجموعة	51309150-125
نوع المنتج	مجموعة إنهاء الحقل لترحيل الخرج الرقمي (FTA)
توافق النظام	Honeywell TPS (PM، APM، HPM، EHPM)
قنوات الخرج	16 قناة منفصلة
الجهد الاسمي للمجال	240 VAC
العزل بين المجال والنظام	1500 V rms أو ±1500 Vdc
تقنية العزل	العزل الجلفاني / البصري
مسافة كابل الواجهة	حتى 50 مترًا إلى وحدة IOP للخرج الرقمي
مقاس سلك المجال	أطراف ضغط / أطراف لولبية لأسلاك تصل إلى 14 AWG (~1.6 مم)
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية (درجة حرارة محيط الخزانة)
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
رطوبة التشغيل	من 10 إلى 90% دون تكاثف
البيئة القياسية	ISA G1 (خفيف) / يتوفر خيار ISA G3 (قاسٍ)

التوصيلات / الواجهات

الواجهة / الموصل	الوظيفة
موصل كابل IOP	يقبل كابل Honeywell القياسي متعدد الموصلات للتوصيل المباشر بوحدة IOP للخرج الرقمي (حتى 50 م)
كتل أطراف المجال	أطراف ضغط أو أطراف لولبية شديدة التحمل لتوصيل أسلاك المجال مباشرة ذات 16 قناة وتوصيلات أحمال المرحلات
موصل يدوي احتياطي	منفذ واجهة لتوصيل وحدة Honeywell الاختيارية للتجاوز اليدوي الاحتياطية

إرشادات التركيب

فحص ما قبل التركيب: تحقق من رقم جزء اللوحة (MU-TDOR22 / 51309150-125) وافحصها بحثًا عن أي تلف مادي قبل تركيبها داخل الخزانة.
التركيب: ثبّت مجموعة إنهاء المجال بإحكام في قناة تركيب FTA القياسية داخل خزانة Honeywell أو حاويتها.
قطع الطاقة: تأكد من فصل طاقة الحمل من جانب المجال وطاقة الخزانة قبل توصيل الأسلاك، لتجنب مخاطر الصعق الكهربائي أو القوس الكهربائي.
التحقق من التوصيلات: عرِّ موصلات المجال بالطريقة المناسبة، وصِل دوائر أحمال 240 VAC بأطراف القنوات المناظرة باستخدام سلك يصل إلى 14 AWG، مع التحقق من إحكام التوصيلات الميكانيكية.
توصيل كابل IOP: صِل كابل Honeywell الجاهز للتوصيل بين موصل لوحة FTA وفتحة معالج الخرج الرقمي المعيّنة في حامل البطاقات.
التأريض: تحقق من ربط تأريض الحماية في الخزانة وتأريض التدريع بشكل مستمر وفقًا لإرشادات تركيب أنظمة Honeywell.
فحوصات التشغيل الأولي: أجرِ فحوصات استمرارية التوصيلات من نقطة إلى نقطة، وتحقق من سلامة المصهرات، وطبّق طاقة الحمل قبل تشغيل وحدة IOP المرتبطة.

FAQ

ما وظيفة لوحة مرحلات Honeywell MU-TDOR22؟

إن Honeywell MU-TDOR22 عبارة عن تجميعة إنهاء ميداني للمرحلات ذات 16 نقطة للمخارج الرقمية (FTA)، تُستخدم في أنظمة Honeywell TPS (PM وAPM وHPM وEHPM). وتحول أوامر المخارج الرقمية من معالج الإدخال/الإخراج إلى تبديل نقاط تلامس مرحلات معزولة لأجهزة ميدانية عالية الجهد بقدرة 240 فولت تيار متردد، مثل صمامات الملف اللولبي وبادئات تشغيل المحركات.

هل التجميعة MU-TDOR22 رقم 51309150-125 متوافقة مع أنظمة Enhanced High Performance Process Manager (EHPM)؟

نعم، تتوافق تجميعة MU-TDOR22 بالكامل مع بنيات Honeywell التالية: Process Manager (PM) وAdvanced Process Manager (APM) وHigh Performance Process Manager (HPM) وEnhanced High Performance Process Manager (EHPM)، باستخدام معالجات إدخال/إخراج قياسية وكابلات ربط FTA.

ما أقصى طول للكابل تدعمه بين تجميعة MU-TDOR22 FTA ومعالج المخارج الرقمية IOP؟

تتصل MU-TDOR22 بمعالج المخارج الرقمية المقابل لها باستخدام كابلات نظام Honeywell قياسية ومصنّعة مسبقًا، وتدعم أطوالًا تصل إلى 50 مترًا.

هل تدعم لوحة مرحلات MU-TDOR22 وحدات Standby Manual؟

نعم، تتضمن لوحة مرحلات MU-TDOR22 موصلات تدعم التوصيل بوحدة Honeywell Standby Manual اختيارية، مما يتيح للمشغلين الحفاظ على حالات المخارج أو فرضها يدويًا أثناء استبدال معالج الإدخال/الإخراج أثناء التشغيل.
