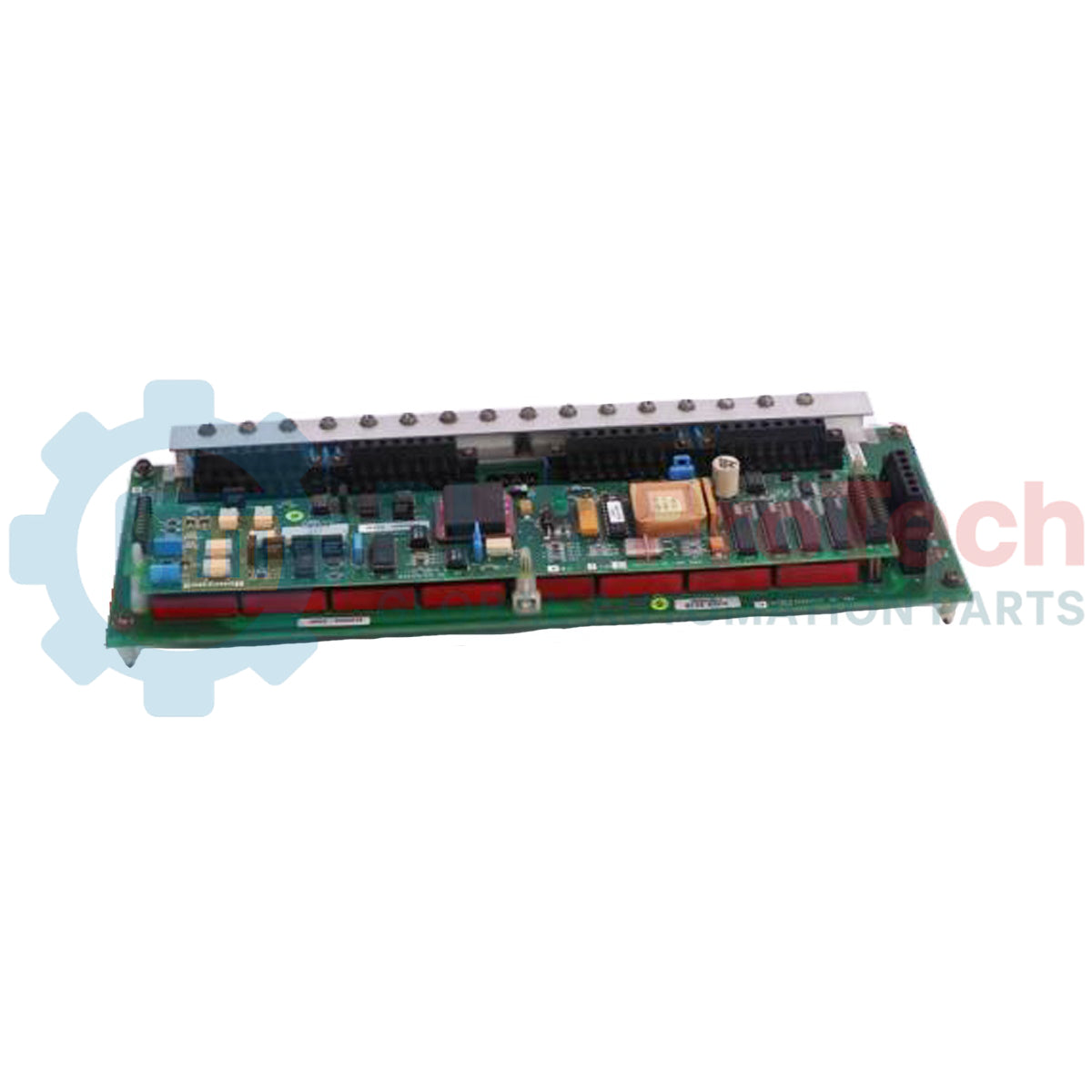

وحدة إمداد طاقة C200 من Honeywell‏ TK-FPCXX2

الوصف

‏TK-FPCXX2 هو مكوّن مادي يُثبّت في الهيكل، ومهيأ ليكون وحدة إمداد طاقة مخصصة ضمن بنية نظامي التحكم Honeywell C200 وExperion. توفر هذه الوحدة وظائف أساسية لتحويل الجهد وتثبيته، إذ تحوّل مدخلات مصدر التيار المتردد (AC) عالي الجهد إلى طاقة تيار مستمر (DC) نظيفة ومنظّمة، لازمة لتشغيل مكونات اللوحة الخلفية الداخلية ووحدات التحكم بالعمليات المجاورة. وتتميز بتهيئة مزدوجة قابلة للاختيار من المستخدم لنطاق جهد الدخل، لضمان التكيف مع أنظمة توزيع الكهرباء الدولية المتنوعة. وبفضل آليات الترشيح الداخلي وكبح الارتفاعات المفاجئة، تخفف هذه الأجهزة من اضطرابات الخط العابرة وتدير ملفات تبديد الحرارة بفعالية لضمان استمرارية تشغيل الحلقات في بيئات المعالجة القاسية.

الميزات

• تهيئات دخل تيار متردد مزدوجة النطاق قابلة للاختيار.
• تحمّل حراري عالٍ يوفر أداء خرج مستقرًا حتى 60 مئوية.
• إدارة الحد من تيار الاندفاع لحماية مسارات الدوائر الداخلية.
• حجم مادي صغير مُحسّن للدمج في الهياكل القياسية.

التطبيقات

• توفير الطاقة للبنية التحتية الرئيسية لرفوف وحدات التحكم C200.
• تنظيم الطاقة على مستوى النظام لأنظمة التحكم الموزعة (DCS).
• دعم مرافق رفوف المعالجات الحيوية في مصانع البتروكيماويات والمصافي.
• مواءمة طاقة أتمتة الأنظمة الفرعية داخل مرافق توليد الطاقة.

المواصفات الفنية

إرشادات التركيب

اختيار جهد الدخل

قبل تركيب الوحدة أو توصيل الطاقة الرئيسية، تحقّق صراحةً من موضع آلية اختيار جهد الدخل. تأكد من مطابقته لشبكة إمداد المصنع المحلية (85-132 VAC أو 170-265 VAC) لتجنب حدوث تلف فوري في الأطراف أو المكونات الهيكلية الداخلية.

التأريض والتدريع

اربط هيكل رف المعدات الأساسي بأمان بشبكة تأريض أجهزة المصنع الرئيسية باستخدام شريط نحاسي منخفض الممانعة وذي مقطع كبير. تأكد من خلو نقاط تأريض اللوحة الخلفية الهيكلية من الطلاءات غير الموصلة لضمان سلامة مسار التوصيل المستمر.

التبريد والتهوية

تبدد الوحدة حرارة التشغيل، وهي مصنفة لإخراج أقصى يبلغ 70 W عند 60 درجة مئوية. حافظ على مسافة رأسية حرة وممرات تهوية خالية أعلى رف التركيب وأسفله لتسهيل الحمل الحراري غير المعوق للهواء عبر الهيكل.

اعتبارات التوصيلات وتيار الاندفاع

تأكد من أن أسلاك تغذية الطاقة الواردة ذات مقاس مناسب لتحمل عابر تيار الاندفاع الأقصى المقنن البالغ 15 A أثناء دورات التهيئة. مرّر كابلات توزيع التيار المتردد عبر قنوات احتواء مادية منفصلة بعيدًا عن خطوط الإشارات التناظرية أو الاتصالات الحساسة لتقليل التداخل المتبادل.

الأسئلة الشائعة

ما الوظيفة الأساسية لهذه الوحدة داخل الهيكل؟

تحوّل جهد التيار المتردد القياسي لشبكة المصنع إلى طاقة تيار مستمر مستقرة يحتاج إليها اللوح الخلفي لتشغيل منطق التحكم المحلي.

كيف يُكوَّن نطاق جهد التيار المتردد الوارد في هذه الأجهزة؟

تتميز الوحدة بواجهة إدخال قابلة للاختيار تستوعب خطوط الكهرباء بجهد 85-132 VAC أو 170-265 VAC.

ما حدود التردد التي تدعمها مرحلة إدخال الطاقة؟

تعمل المحولة الداخلية وعناصر الترشيح ضمن نطاق تردد قياسي يبلغ 47-63 Hz.

ما ذروة تيار الاندفاع أثناء بدء التشغيل الأولي؟

تُظهر الوحدة تيار اندفاع عابرًا أقصى يصل إلى 15 A عند تطبيق الطاقة لأول مرة.

ما الحد الأقصى لقدرة الإخراج بالواط عند درجات الحرارة المرتفعة؟

توفر الأجهزة حدًا أقصى لإخراج الطاقة المستمر يبلغ إجماليه 70 W عند التشغيل في درجات حرارة تصل إلى 60 درجة مئوية.

ما الأبعاد الفيزيائية الدقيقة لهيكل الوحدة؟

تبلغ أبعاد الوحدة 11.2 سم طولًا، و14.5 سم عمقًا، و14.0 سم ارتفاعًا.

هل يتطلب مصدر الطاقة هذا تبريدًا بمروحة نشطة؟

تعتمد الوحدة على التبريد بالحمل الحراري السلبي، شريطة الحفاظ بدقة على خلوص التركيب المحدد وحدود البيئة المحيطة.

ما إجمالي تصنيفي الفولت-أمبير والواط لاستهلاك طاقة الإدخال؟

تبلغ تصنيفات قدرة الإدخال القصوى 150 VA و92 W.

ما الوزن الصافي للأجهزة المستقلة بعد إخراجها من العبوة؟

يبلغ الوزن الفيزيائي الصافي لوحدة الطاقة الفردية 1.1 كجم بالضبط.

ما الخطوات اللازمة لتثبيت الوحدة ومقاومتها للاهتزاز؟

حرّك الوحدة على طول قضبان التوجيه في الهيكل حتى تستقر بإحكام في اللوحة الخلفية، ثم أحكم قفل المثبتات الميكانيكية المدمجة.
