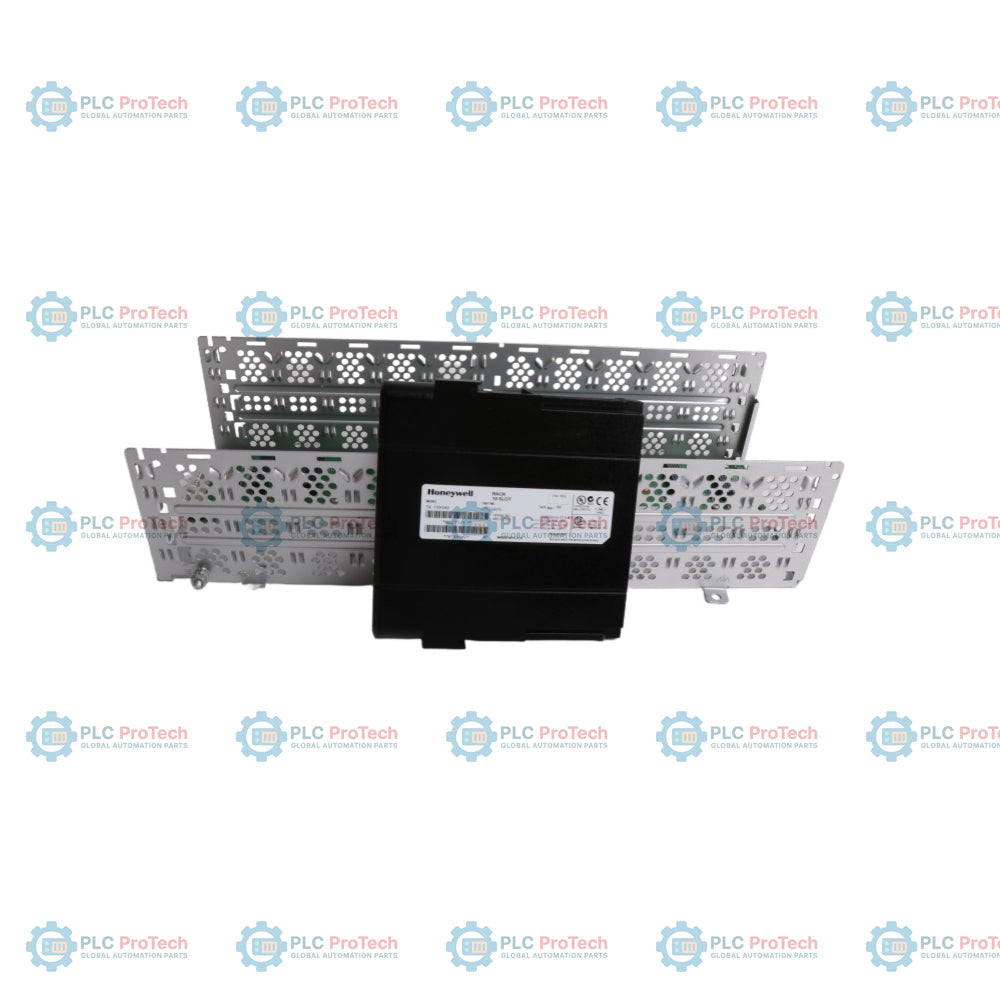

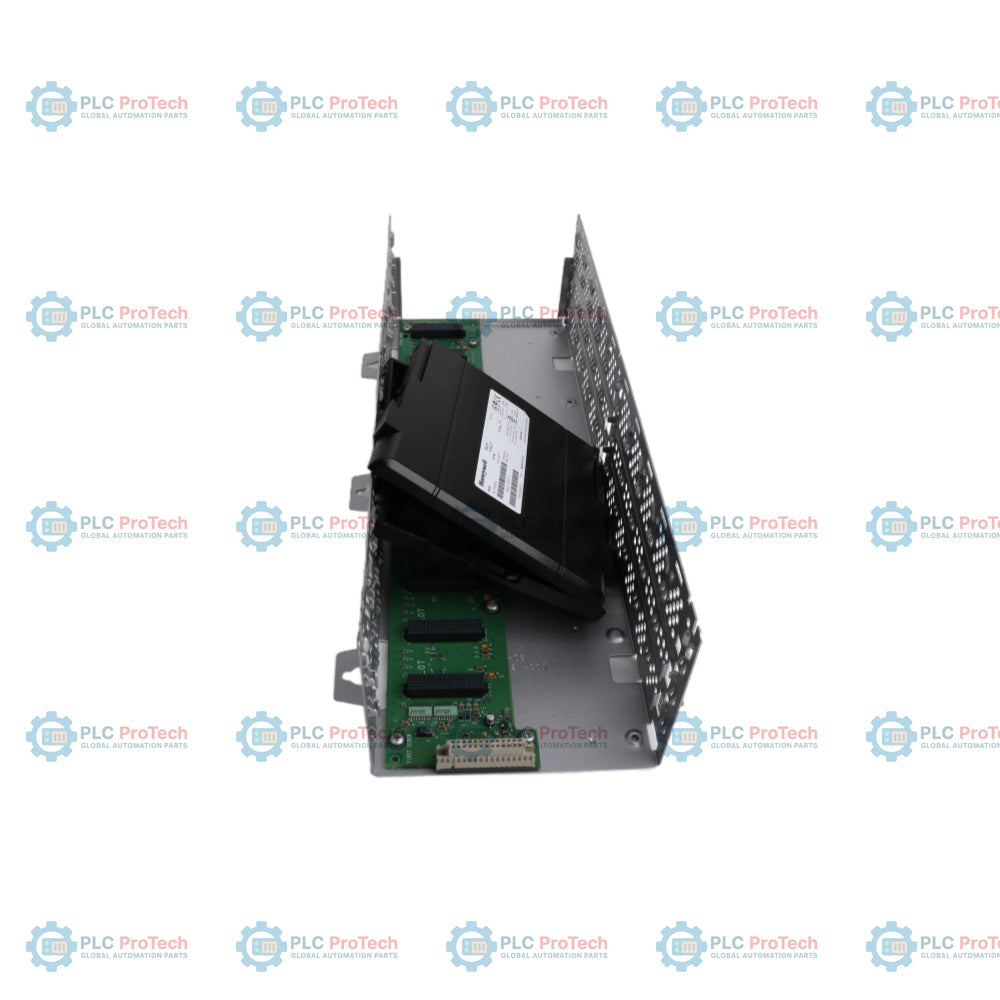

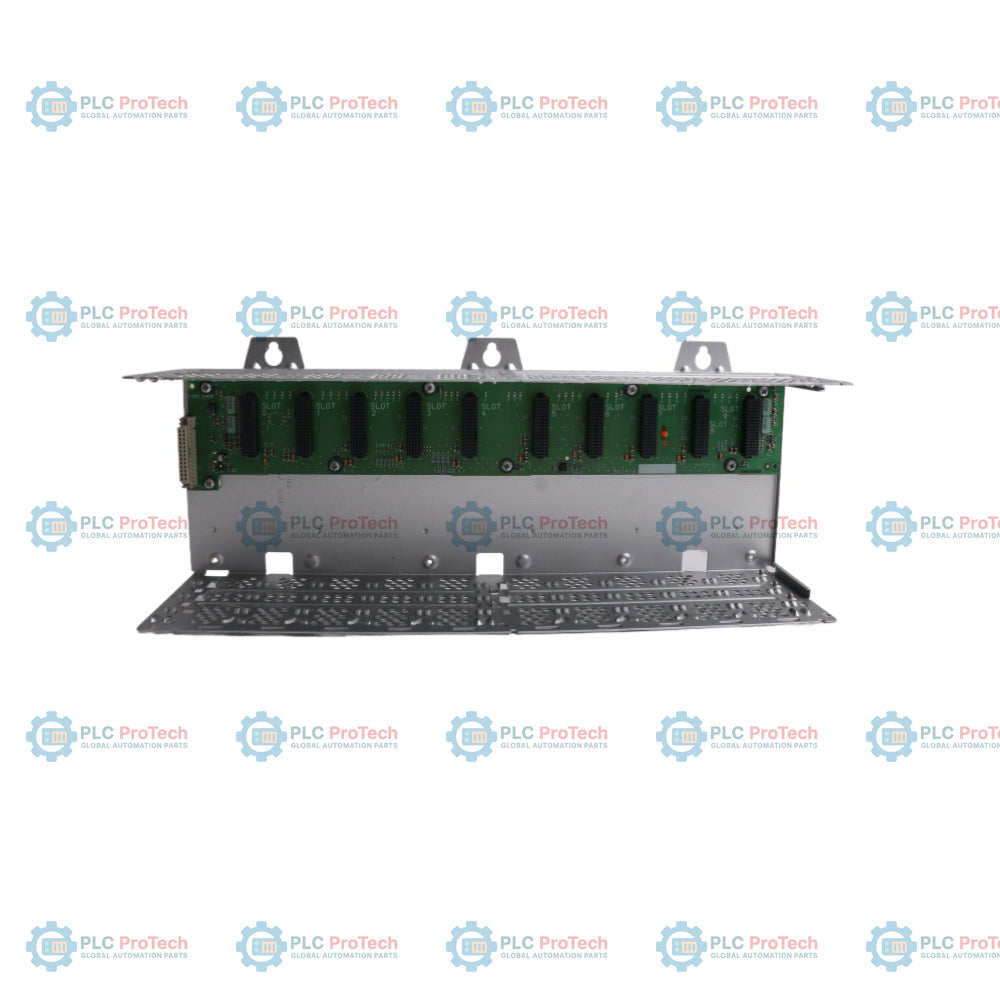

يُعد TK-FXX102 مكوّنًا هيكليًا متينًا للخدمة الشاقة، مُهيأً على هيئة حامل بـ10 فتحات (هيكل) ضمن بنيتي نظام التحكم الموزع (DCS) من Honeywell، وهما C200 وExperion. يعمل هذا الهيكل بمثابة العمود الفقري الفيزيائي والكهربائي المركزي لنظام C200، إذ يوفر 10 فتحات مخصصة للأجهزة لإيواء معالجات التحكم، ومصادر الطاقة، ووحدات التكرار، وبوابات الاتصال، ووحدات الإدخال/الإخراج عالية الكثافة (CIOM-A). وقد صُمم بلوحة دوائر مطبوعة مدمجة للوحة خلفية متعددة المستويات، ما يوفر مسارات حتمية لتوجيه البيانات وخطوطًا مستقرة لتوزيع طاقة التيار المستمر عبر جميع الوحدات المُدخلة. كما صُمم إطاره الميكانيكي المتين للتركيب القياسي على اللوحات أو داخل الأغلفة، بما يضمن العزل الكهربائي الآمن، والمحاذاة الهيكلية، ومقاومة الظروف البيئية القاسية في منشآت المعالجة الحرجة.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Honeywell |
| الطراز | TK-FXX102 |
| نوع المنتج | حامل بـ10 فتحات (مجموعة الهيكل) |
| سلسلة المنتجات | البنية التحتية لنظام C200 / Experion (CIOM-A) |
| إجمالي الفتحات المتاحة | 10 فتحات |
| اتجاه التركيب | محاذاة الفتحات رأسيًا، وتركيب اللوحة أفقيًا |
| وزن الشحن | 2.5 كجم |
| بلد المنشأ | الولايات المتحدة / العمليات العالمية |
ثبّت حامل الهيكل داخل الغلاف الصناعي باستخدام مثبتات قياسية للخدمة الشاقة عبر جميع فتحات الحافة المحفورة مسبقًا. تأكد من أن سطح التثبيت مستوٍ وأفقي تمامًا لمنع أي التواء لوي في الإطار، مما قد يسبب إجهادًا للوحة الأم الخلفية أو يؤدي إلى ارتخاء مسارات توجيه الوحدات.
ثبّت بأمان شريط تأريض نحاسيًا سميكًا منخفض الممانعة من مسامير التأريض المخصصة على إطار الهيكل مباشرةً إلى قضيب ناقل التأريض الرئيسي للأجهزة. يُعد التأريض السليم أمرًا بالغ الأهمية لضمان استمرارية التدريع الكهربائي وحماية خطوط منطق اللوحة الخلفية من تداخل المجالات الكهرومغناطيسية الخارجية.
اترك خلوصًا غير محجوب لا يقل عن 5 إلى 10 سم أعلى مجموعة حامل الهيكل وأسفلها داخل لوحة الحاوية. يتيح هامش الأمان هذا تبريدًا مناسبًا بالحمل الحراري الطبيعي أو بالهواء القسري، مما يمنع احتجاز الهواء الساخن وارتفاع درجات الحرارة الداخلية للوحدات قيد التشغيل.
قبل إدخال أي وحدة تحكم، افحص مسارات الفتحات وموصلات دبابيس اللوحة الخلفية للتأكد من خلوها من الأوساخ أو الحطام. حرّك بطاقات الوحدات بسلاسة على امتداد المسارات البلاستيكية العلوية والسفلية حتى تستقر بالكامل في مقابس اللوحة الخلفية، ثم شدّ براغي تثبيت اللوحة الأمامية المدمجة يدويًا.
ما الوظيفة الأساسية لمجموعة الحامل ذات الفتحات العشر؟
يوفر الإطار المادي، وفتحات التوجيه، والاتصال الكهربائي باللوحة الخلفية اللازمة لإيواء وحدات نظام C200 وربطها.
هل يمكن تركيب وحدة إمداد طاقة قياسية مباشرةً داخل هذا الهيكل؟
نعم، صُممت فتحات محددة في اللوحة الخلفية لقبول الطاقة وتوجيهها مباشرةً من وحدات إمداد الطاقة المتوافقة مع C200.
هل تتوافق مجموعة الحامل هذه مع وحدات الإدخال/الإخراج الحديثة من Experion؟
نعم، فهو يتميز بعامل الشكل الأصلي CIOM-A، المصمم خصيصًا لوحدات التحكم C200 ومكونات الإدخال/الإخراج المرتبطة بالهيكل.
ما الوزن الإجمالي للطرد عند تعبئته للتسليم بالجملة؟
يُقدَّر وزن شحن وحدة الهيكل داخل كرتونة النقل الواقية بـ 2.5 كجم.
هل يشتمل هذا الهيكل على مراوح تبريد نشطة في اللوحة الخلفية؟
لا، فهو حامل ميكانيكي سلبي يعتمد على توفير مسافات تهوية مناسبة في اللوحة وعلى أنماط حركة هواء الحمل الحراري المحيط.
كيف يُحدَّد عنوان الوحدة أو رقم الفتحة داخل هذا الحامل؟
تُرقّم مواضع الفتحات بالتتابع من اليسار إلى اليمين على امتداد اللوحة الخلفية، ويشير برنامج النظام إلى هذه المواقع الفعلية.
هل يمكن ربط حوامل هياكل متعددة معًا في لوحة نظام واحدة؟
نعم، يمكن ربط عدة حوامل شبكيًا باستخدام وحدات واجهة ControlNet المتوافقة أو كابلات ربط متخصصة لتوسيع سعة الإدخال/الإخراج.
ما الاحتياطات التي ينبغي اتخاذها بشأن دبابيس توصيل اللوحة الخلفية أثناء التركيب؟
لا تُدخل الوحدة بالقوة في الفتحة إذا واجهت مقاومة؛ افحص أولًا دبابيس المحاذاة المنحنية أو العوائق في كتل التوجيه.
هل يلزم استخدام حوامل تثبيت خاصة لتركيب هذه الوحدة داخل خزائن صناعية قياسية؟
صُمم إطار الحامل بحواف جانبية مدمجة تتيح تثبيته مباشرةً بالمسامير في لوحات التخطيط القياسية دون الحاجة إلى أطقم تجهيزات إضافية.
كيف ينبغي إدارة الكهرباء الساكنة عند التعامل مع حامل غير مركّب عليه مكونات؟
ارتدِ دائمًا سوار معصم مضادًا للكهرباء الساكنة ومؤرَّضًا قبل لمس موصلات اللوحة الخلفية أو إدخال بطاقات الدوائر لتجنب أضرار التفريغ الكهروستاتيكي.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Honeywell
رقم المنتج: TK-FXX102
Country of origin:الولايات المتحدة
نوع المنتج: هيكل الرف
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
