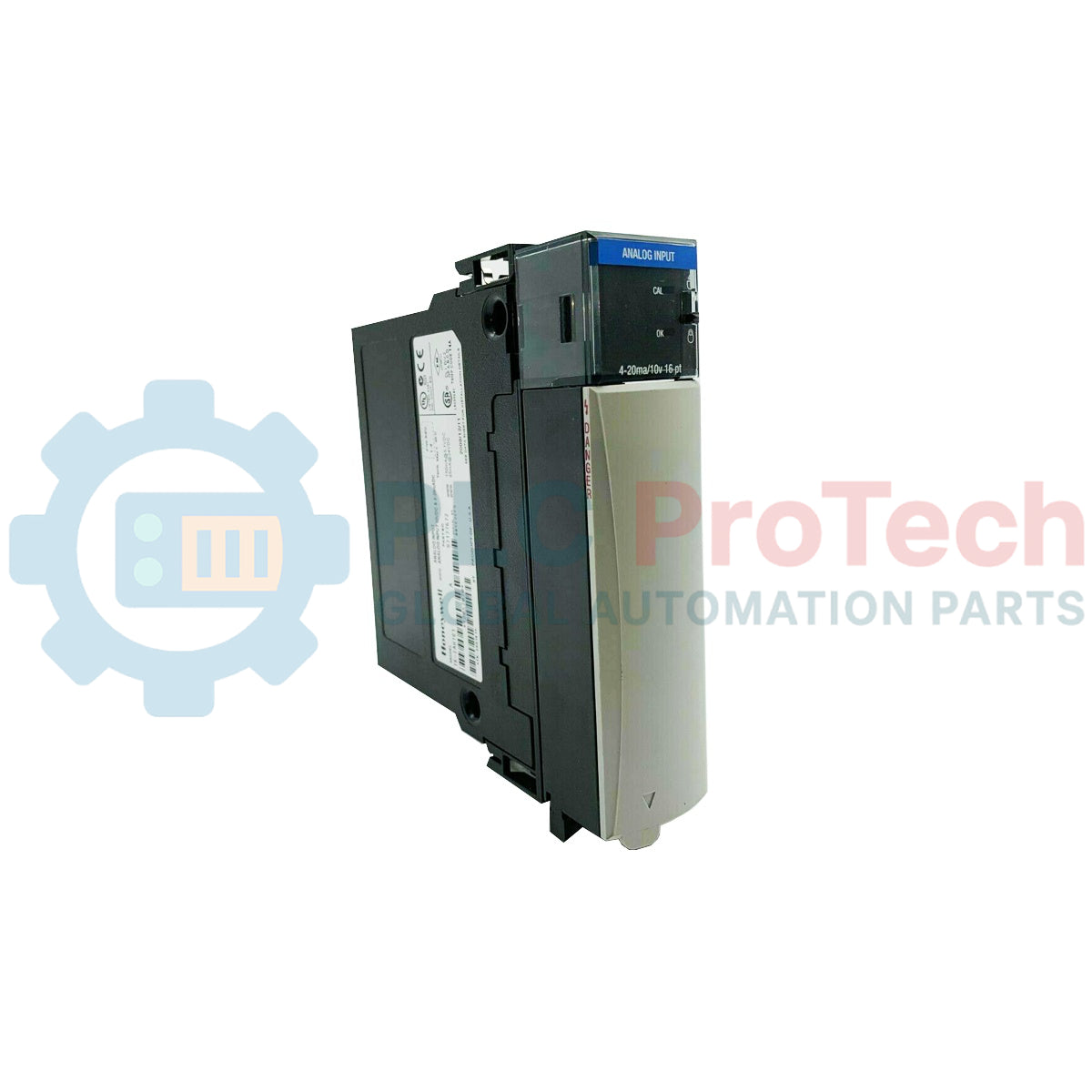

وحدة الإدخال التناظرية هارت من سلسلة Honeywell TK-IAH161 C

الوصف

معالجة المتغيرات الحرجة للعملية ضمن بنية Experion PKS، يعمل Honeywell TK-IAH161 كوحدة إدخال تماثلية عالية الكثافة بـ16 قناة مصممة للتواصل بسلاسة مع أجهزة الإرسال الميدانية. تدعم هذه الوحدة إشارات تماثلية 4 إلى 20 مللي أمبير مدمجة مع اتصالات HART الرقمية، مما يتيح تشخيص الأجهزة المتقدم، والتكوين، وإدارة الأصول مباشرة من غرفة التحكم. مصممة للاندماج مع منصة الإدخال/الإخراج سلسلة C، توفر جمع بيانات موثوق وأداء قوي في بيئات العمليات الصناعية الثقيلة.

الميزات

• يوفر 16 قناة إدخال معزولة أو أحادية الطرف لتصاميم خزائن موفرة للمساحة.
• يدعم الاتصال الرقمي HART ثنائي الاتجاه لتشخيص أدوات الحقل الذكية.
• متوافق مع مجموعات إنهاء الإدخال/الإخراج من سلسلة C (IOTAs).
• تصميم قابل للتبديل الساخن يسمح بالاستبدال أثناء التشغيل دون انقطاع العملية.
• تصفية مدمجة ورفض عالي للوضع المشترك لضبط إشارة دقيق.

التطبيقات

• شبكات تكرير النفط والغاز وتوزيع البتروكيماويات.
• المراقبة المستمرة للعمليات في مرافق تصنيع المواد الكيميائية.
• تتبع معلمات الغلايات والتوربينات البخارية في محطات توليد الطاقة.
• مراقبة التدفق والمستوى والضغط في مرافق معالجة المياه ومياه الصرف الصحي.

المواصفات الفنية

رؤى هندسية تجريبية

نماذج بديلة والتوافق

وحدة TK-IAH161 متطابقة وظيفيًا مع النسخة المطلية (TC-IAH161) لكنها مخصصة للبيئات غير المسببة للتآكل. عادةً ما تُركب على مجموعات إنهاء الإدخال/الإخراج CC-TAIH01 أو CC-TAIH11. إذا كنت تنتقل من نموذج غير HART (مثل TK-IAI161)، فإن هذه الوحدة تمثل ترقية مباشرة لتمكين تشخيص الأجهزة الرقمية، مع ضرورة تحديث تكوين الكتل في نظام Experion لتمكين توجيه HART.

مخاطر التطبيق وملاحظات هندسية

عند تكوين أجهزة الإرسال التي تعمل بطاقة الحلقة (سلكان)، تحقق من المقاومة الكلية للحلقة. يجب ألا تتجاوز مقاومة قناة TK-IAH161 الداخلية مع مقاومة الكابل قدرة التحميل القصوى لجهاز الإرسال عند 24 فولت تيار مستمر. بالنسبة لأجهزة الإرسال ذات الطاقة الذاتية (أربعة أسلاك)، تأكد من تطبيق العوازل المناسبة أو مراجع التأريض المشتركة لمنع حلقات التأريض التي تعطل إشارات HART الرقمية بتغيير التردد (FSK).

نصائح التشغيل والتوصيل

لضمان اتصال HART قوي، يجب أن تكون مقاومة الحلقة لا تقل عن 250 أوم. إذا لم يتمكن جهاز الحقل من الحفاظ على اتصال رقمي مستقر، تحقق من عدم وجود أجهزة حماية من الارتفاعات المفاجئة ذات سعة عالية مركبة بالتوازي مع الحلقة، لأنها قد تشتت إشارة ناقل HART عالية التردد. قم دائمًا بتأريض درع كابل الإشارة عند طرف محطة IOTA فقط.

إرشادات التركيب

1. 1 حاذِ وحدة TK-IAH161 مع الفتحة المخصصة على لوحة IOTA من السلسلة C.
2. 2 اضغط الوحدة بقوة على دبابيس المحاذاة ودبابيس الموصل حتى يتم تفعيل آلية القفل.
3. 3 ثبت براغي تثبيت الوحدة لضمان التأريض الصحيح والثبات الميكانيكي تحت الاهتزاز الصناعي.
4. 4 استعد طاقة الحلقة وتحقق من مصابيح حالة الوحدة عبر وحدة تحكم نظام Experion PKS.
