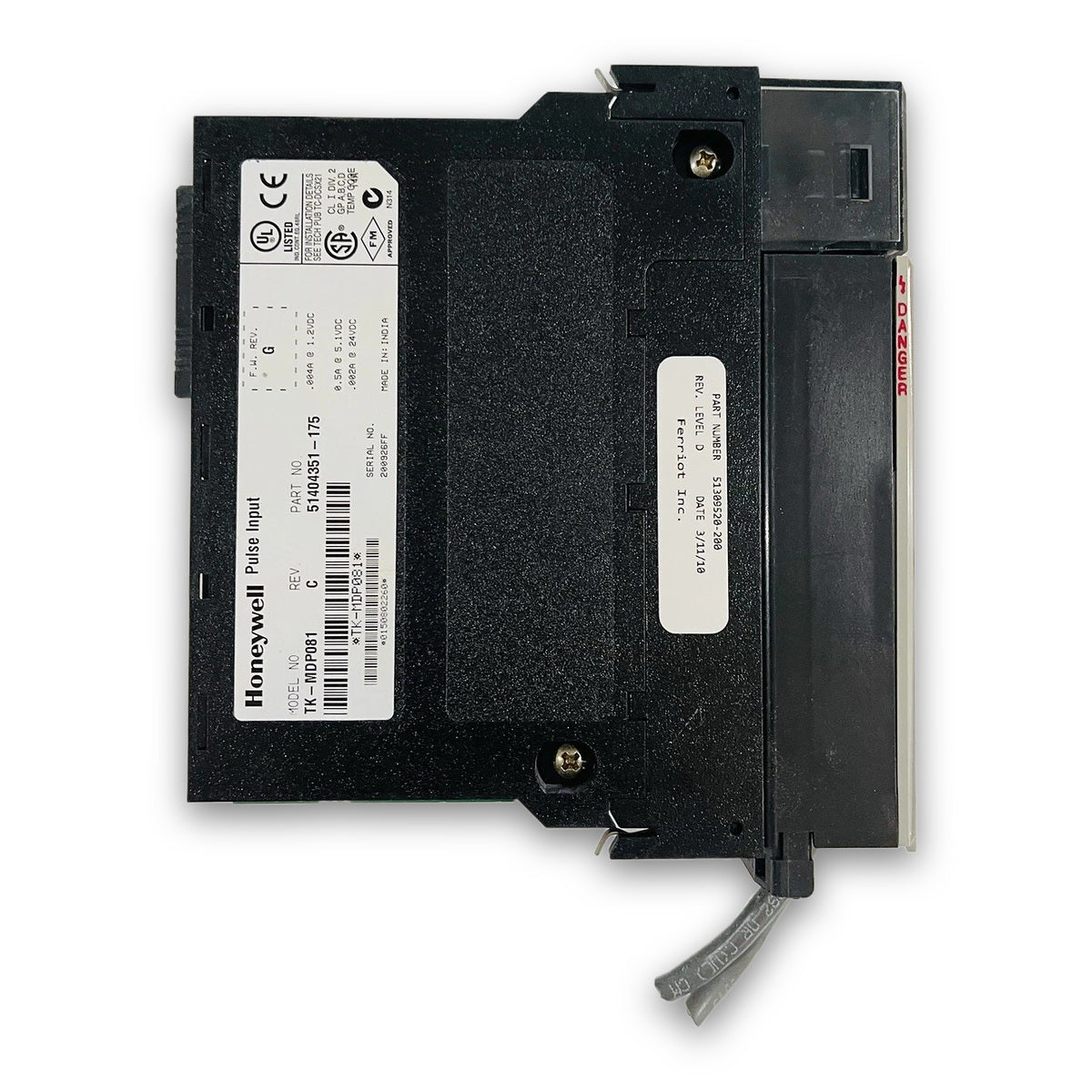

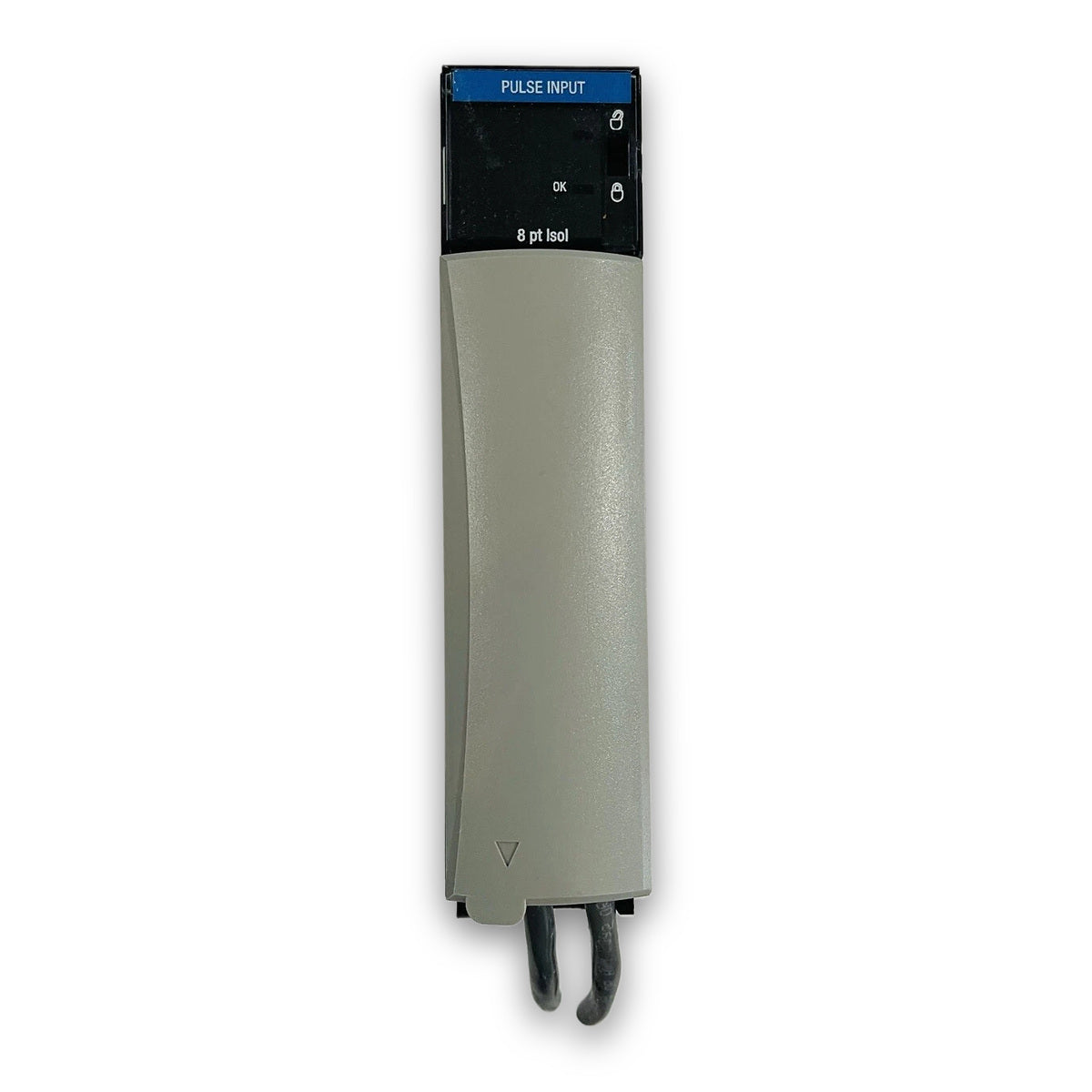

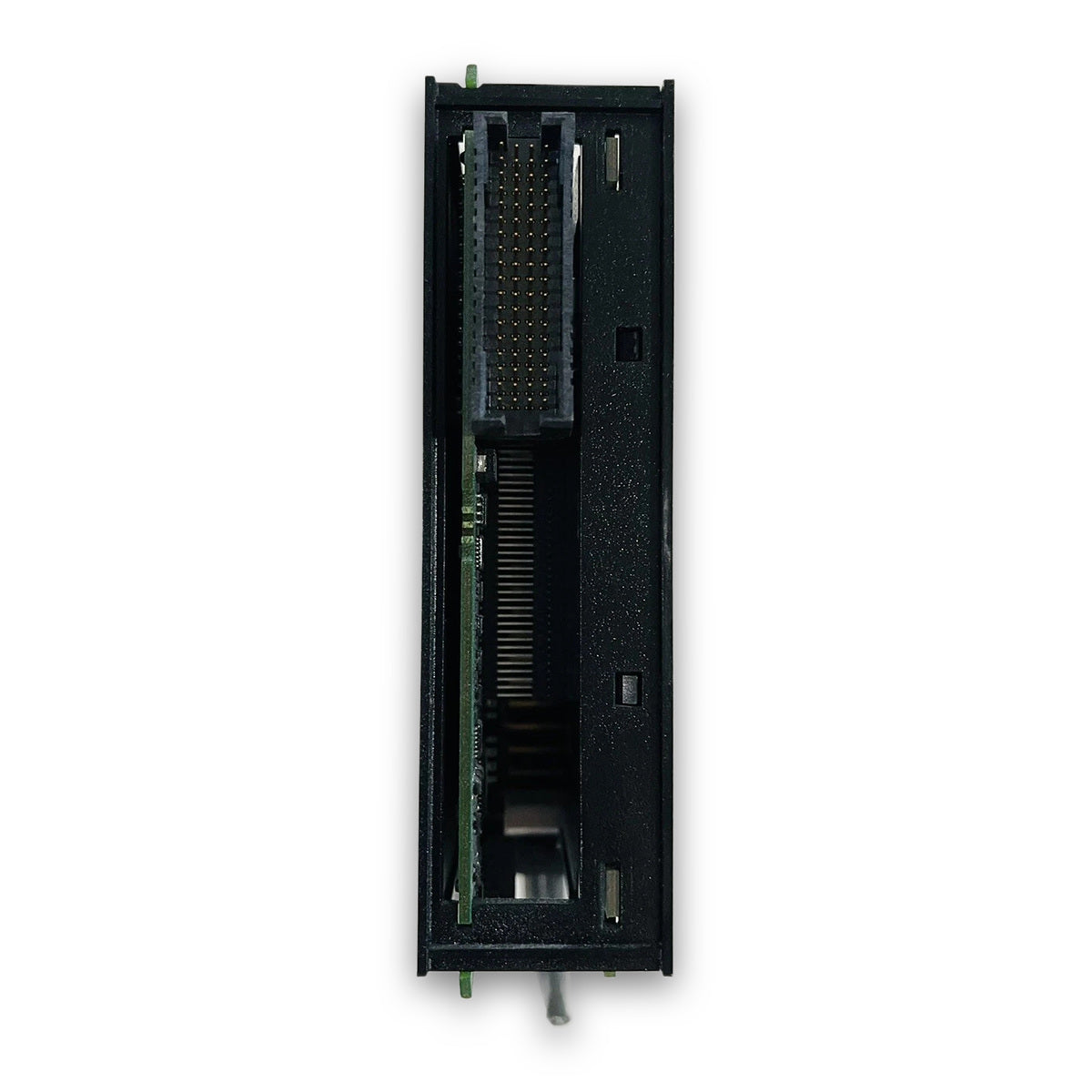

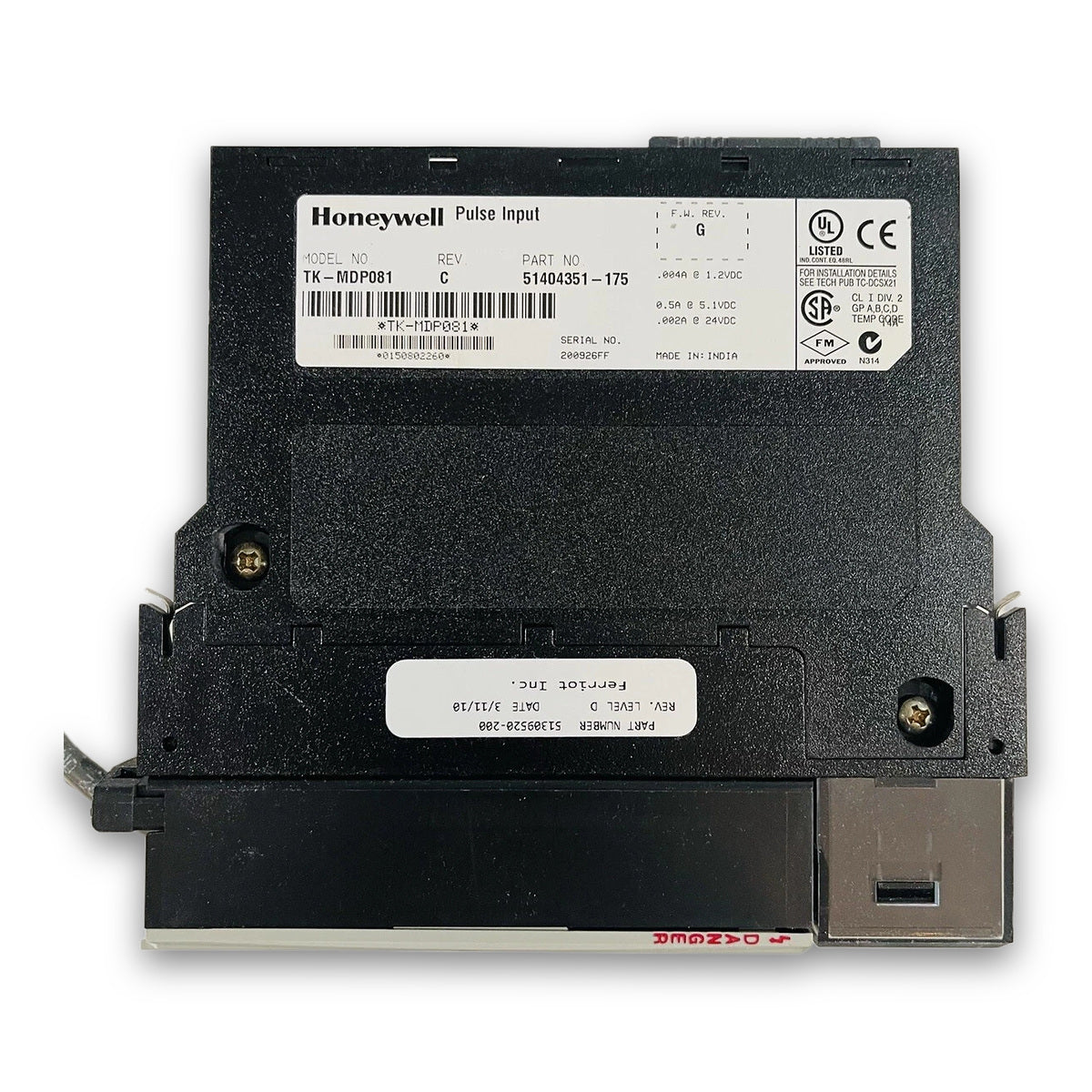

وحدة إدخال النبضات عالية السرعة لنظام Honeywell Experion LX، طراز TK-MDP081 51404351-175

SKU TK-MDP081 51404351-175

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: TK-MDP081 51404351-175
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال نبضية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 35 x 145 x 140 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن وحدة Honeywell TK-MDP081 (رقم الجزء 51404351-175) هي وحدة متخصصة مطلية بطلاء متوافق، أحادية الفتحة، لإدخال النبضات عالية السرعة (PI)، وقد طُوّرت لمنصة وحدات الإدخال/الإخراج لهياكل Experion Series-A (CIOM-A) من Honeywell. صُممت لتوفير عدّ دقيق للنبضات ومعالجة التردد، وتتميز بـ 8 قنوات إدخال لعدّ النبضات عالية السرعة إلى جانب مخرجين مخصصين للتشغيل/الإيقاف. وتعمل كواجهة عمليات متخصصة لمقاييس التوربينات ومقاييس التدفق ومقاييس سرعة الدوران وغيرها من معدات المجال المولدة للنبضات ضمن أنظمة التحكم Honeywell C200 وC200E.

صُممت الوحدة TK-MDP081 للعمل بسلاسة عبر شبكات التحكم Experion، وتتصل عبر اللوحة الخلفية للهيكل وتندمج في طوبولوجيا النظام من خلال وحدات واجهة ControlNet. وتعالج إمكانات العد المدمجة فيها قطارات النبض عالية التردد محليًا، مما يخفف العبء عن معالجة وحدة المعالجة المركزية ويضمن حسابًا دقيقًا للإجمالي وقياس المعدل واستجابة تحكم في الوقت الفعلي.

بصفته جزءًا من عائلة هياكل Experion Series-A، تُثبت الوحدة مباشرةً في أي موضع فتحة متاح ضمن هياكل Series-A ذات 4 أو 7 أو 10 أو 13 أو 17 فتحة. ويضمن الطلاء المتوافق المدمج سلامة التشغيل على المدى الطويل في البيئات الصناعية القاسية التي تحتوي على ملوثات أكّالة محمولة جوًا.

الميزات

تصميم قنوات عالي الكثافة: مزود بـ 8 مداخل عدّاد عالية السرعة ومخرجين منفصلين للتشغيل/الإيقاف ضمن هيكل أحادي الفتحة.
حماية بالطلاء المتوافق: يأتي قياسيًا بطلاء متوافق مطبق في المصنع (البادئة TK) لتحمل الظروف البيئية القاسية من الفئة G3 وفق ISA.
تكامل النظام: يعمل ضمن عائلة هياكل Experion CIOM-A ويتصل مباشرةً بمعالجات التحكم C200 وC200E عبر ControlNet.
خيارات توصيل مرنة: يستخدم كتلة أطراف قابلة للإزالة قياسية ذات 36 طرفًا (TC-TBCH) أو مجموعات كابلات لوحة أطراف بعيدة (RTP) موصلة مسبقًا لتوصيل الأسلاك داخل الخزانة بكفاءة.
الصيانة أثناء التشغيل: يدعم الإزالة والإدخال أثناء توصيل الطاقة (RIUP) في المواقع العادية (غير الخطرة) لتقليل فترة التوقف التشغيلي أثناء الخدمة.

التطبيقات

حساب إجمالي التدفق ومراقبة المعدل: واجهة مباشرة مع مقاييس تدفق السوائل/الغاز ذات مخرجات النبض ومقاييس التوربينات.
تتبع سرعة الدوران والسرعة: معالجة إشارات التغذية الراجعة لنبضات مقياس سرعة الدوران والمشفّر في الآلات الدوارة والمضخات والمحركات.
التحكم في التجميع والجرعات: عدّ الأحداث عالي السرعة مع مخرجات منفصلة مدمجة للتحكم المباشر في الصمامات أو المشغلات.
معالجة إشارات النبض: تجميع وتقييم تردد إشارات المجال عالية السرعة في أنظمة التحكم بالعمليات الصناعية.

المواصفات الفنية

عام

المعلمة	المواصفة
الشركة المصنعة	هاني ويل
رقم الطراز	TK-MDP081
رقم الجزء	51404351-175
نوع المنتج	وحدة إدخال نبضات عالية السرعة
المنصة	إدخال/إخراج Series-A من Experion LX / Experion PKS (CIOM-A)
عامل الشكل	فتحة هيكل مفردة العرض
طلاء متوافق	نعم (سلسلة TK)
طراز Allen-Bradley المكافئ	1756-IJ4

سعة الإدخال/الإخراج والميزات

المعلمة	المواصفة
مداخل عداد عالية السرعة	8 قنوات
مخارج تشغيل/إيقاف منفصلة	قناتان
كتلة التوصيل الطرفية المطلوبة	36 سنًا (TC-TBCH)

البيئية

المعلمة	المواصفة
درجة حرارة التشغيل	0 إلى 60 degC (32 إلى 140 degF)
درجة حرارة التخزين	-40 إلى 85 degC (-40 إلى 185 degF)
الرطوبة النسبية	من 5 إلى 95% دون تكاثف (حتى 40 degC)
الغلاف الجوي المتآكل	ANSI/ISA-S71.04-1985، الفئة G1 وG2 وG3 (قاسٍ)
الارتفاع التشغيلي	-300 إلى +3000 m
الصدمة الميكانيكية (أثناء التشغيل)	بحد أقصى 5 g، لمدة 30 ms
الصدمة الميكانيكية (أثناء النقل)	بحد أقصى 20 g، لمدة 30 ms
الاهتزاز (أثناء التشغيل)	من 10 إلى 60 Hz، بحد أقصى 0.5 g، وإزاحة 0.1 بوصة

التوصيلات / الواجهات

خيار التوصيل	المكوّن	التفاصيل
الخيار 1: توصيل مباشر	TC-TBCH	كتلة توصيل طرفية قابلة للإزالة ذات 36 سنًا تدعم سلكًا واحدًا بمقياس 16-22 AWG (0.64-1.30 mm)
الخيار 2: كابل موصل مسبقًا	1492-HWCAB###	كابل موصل مسبقًا بغطاء منزلق من Honeywell يربط الوحدة باللوحة الطرفية البعيدة (RTP)
الخيار 2: لوحة طرفية بعيدة	1492-IFM / 1492-RIFM	لوحة طرفية مركبة على سكة DIN لواجهة توصيل الأسلاك الميدانية

إرشادات التركيب

فحص ما قبل التركيب: تحقّق من رقم جزء الوحدة (TK-MDP081 / 51404351-175) وافحص اللوحة والدبابيس بحثًا عن أي تلف مادي قبل التركيب.
فحص الطاقة واللوحة الخلفية: تأكد من حساب سعة مصدر الطاقة Series-A (مخارج 24 VDC و5 VDC و3.3 VDC و1.2 VDC) لدعم جميع الوحدات المركبة دون تجاوز حد الخرج الإجمالي البالغ 70 W / 75 W.
إدخال الوحدة في فتحة الهيكل: حاذِ الوحدة المفردة العرض مع قضبان التوجيه للفتحة المستهدفة في هيكل CIOM-A، وادفعها بإحكام حتى تُثبّت الوحدة بأمان في موصل اللوحة الخلفية.
إنهاء التوصيلات: صِل إشارات النبض الميدانية إما بكتلة التوصيل الطرفية TC-TBCH ذات 36 سنًا أو بمجموعة كابلات Allen-Bradley 1492 RTP الموصلة مسبقًا.
التدريع والتأريض: مرّر كابلات إشارة دخل النبض بشكل منفصل عن خطوط التيار المتردد ذات الجهد العالي لمنع تداخل الضوضاء الكهربائية مع خطوط العد عالية السرعة. تأكد من تأريض أسلاك التدريع بشكل صحيح عند نقاط الربط المخصصة في اللوحة.
التبديل أثناء التشغيل (RIUP): يُسمح بإزالة الوحدة وتركيبها أثناء توصيل الطاقة في المواقع غير الخطرة. تأكد من الحصول على تصاريح الأعمال الساخنة عند التشغيل في المناطق الخطرة من الفئة I، القسم 2.

الامتثال والشهادات

الشهادة	المعيار / التصنيف
السلامة / التحكم الصناعي	مدرج في قائمة UL 508
موقع خطِر	الفئة I، القسم 2، المجموعات A وB وC وD
المطابقة الأوروبية	علامة CE (انبعاثات EN 50081-2، ومناعة EN 50082-2)
C-Tick	قانون الاتصالات الراديوية الأسترالي، القسم 182

FAQ

ما الوظيفة الأساسية لوحدة Honeywell TK-MDP081؟

إن Honeywell TK-MDP081 51404351-175 هي وحدة متخصصة لإدخال النبضات عالية السرعة، ومصممة لأنظمة الهياكل Series-A من Experion. توفر 8 قنوات لإدخال العدادات عالية السرعة ومخرجين رقميين للتشغيل/الإيقاف، مما يتيح لنظام التحكم معالجة إشارات النبضات بدقة من عدادات التوربينات ومقاييس التدفق ومقاييس سرعة الدوران.

ما الفرق بين Honeywell TC-MDP081 وTK-MDP081؟

يكمن الفرق في طبقة الحماية البيئية. تتميز TK-MDP081 بطبقة طلاء واقية مطابقة من المصنع، ومصممة للبيئات الأكالة القاسية من الفئة G3 وفق ISA، بينما تشير أرقام الطرازات التي تبدأ بـ TC إلى وحدات غير مطلية بطبقة مطابقة.

ما كتلة أطراف التوصيل المطلوبة لتوصيل أسلاك Honeywell TK-MDP081؟

تتطلب Honeywell TK-MDP081 كتلة أطراف توصيل قابلة للإزالة ذات 36 طرفًا، ورقم طرازها TC-TBCH، للتوصيل الميداني المباشر. وبديلًا من ذلك، يمكن توصيلها باستخدام مجموعات كابلات موصلة مسبقًا من Allen-Bradley 1492، والمتصلة بلوحات أطراف توصيل بعيدة مثبتة على قضيب DIN.

هل يمكن إزالة وحدة Honeywell TK-MDP081 أو استبدالها أثناء تشغيل الطاقة؟

نعم، يُسمح بالإزالة والإدخال أثناء التشغيل (RIUP) لوحدة Honeywell TK-MDP081 عند تركيبها في مواقع عادية غير خطرة. ومع ذلك، يُحظر RIUP منعًا باتًا في المواقع الخطرة من الفئة I، القسم 2، من دون تصاريح العمل الساخن المناسبة.
