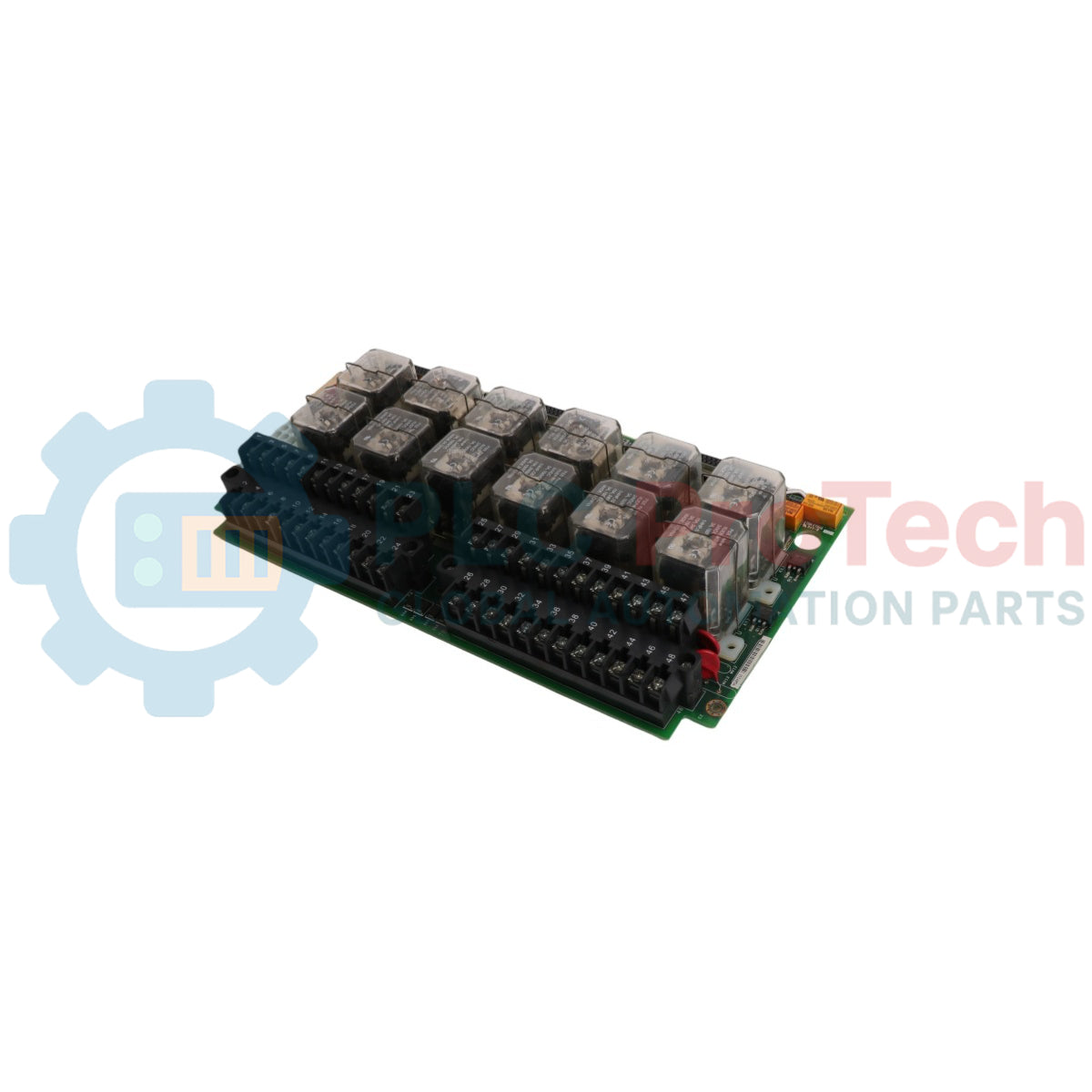

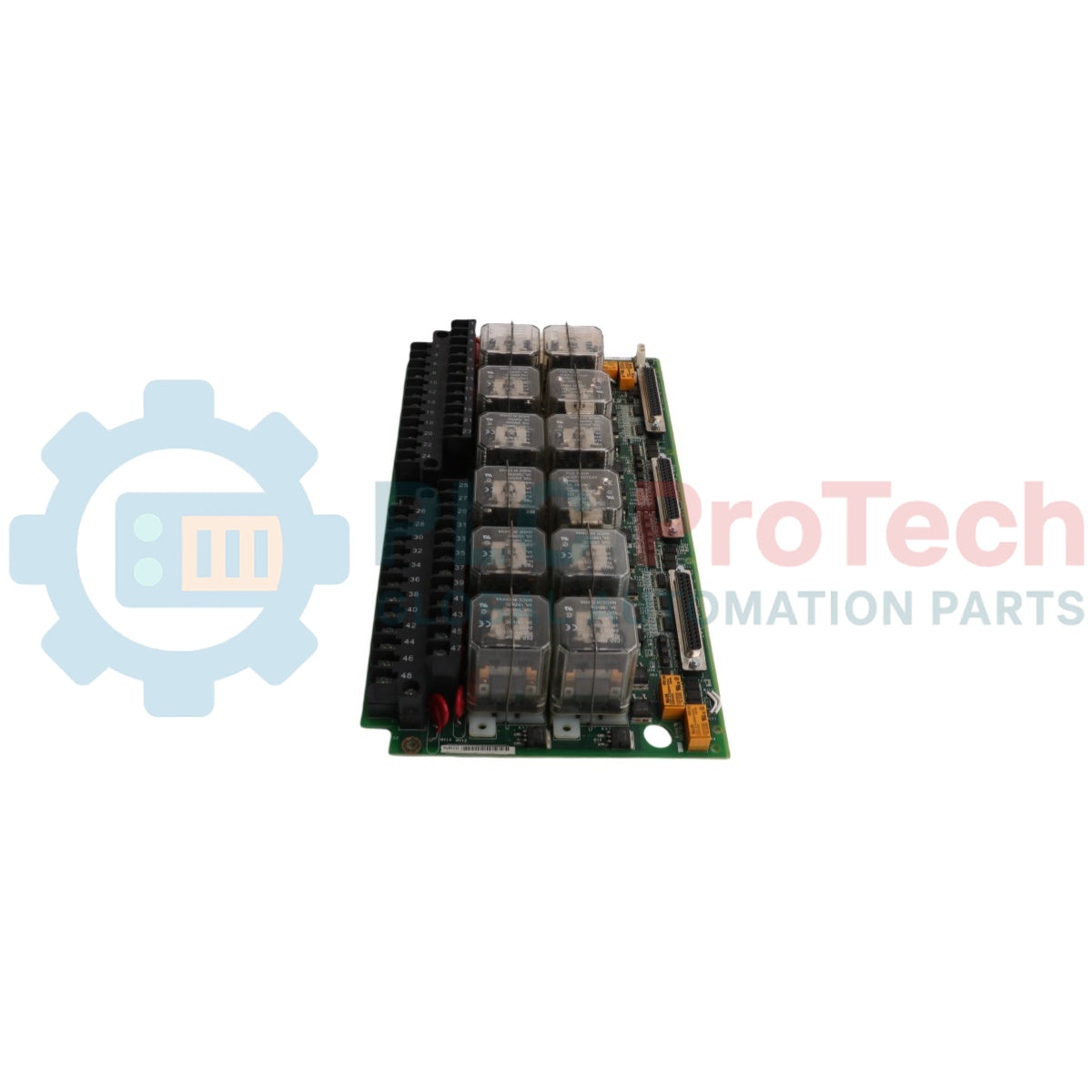

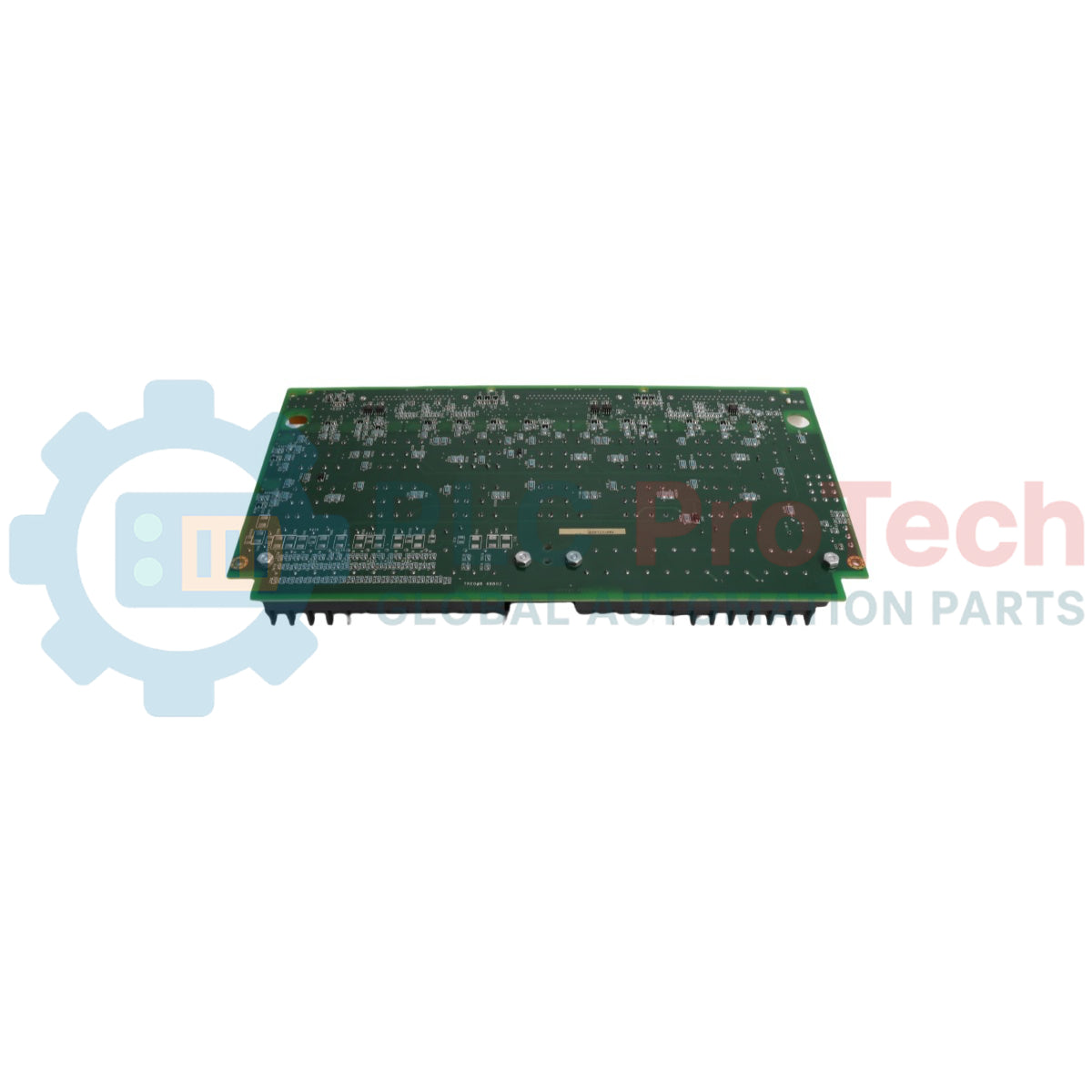

لوحة الطوارئ الطرفية لتوربين GE IS200TREGH1B | وحدة Mark VI TREG

نظرة عامة على المنتج

تعمل IS200TREGH1B كلوحة أطراف طوارئ التوربين (TREG) الأساسية ضمن نظام التحكم GE Mark VI Speedtronic. تؤدي هذه اللوحة دور واجهة الأجهزة الحيوية لسلسلة فصل التوربين في حالات الطوارئ، إذ تدير الواجهة بين منطق التحكم وملفات الفصل اللولبية الفعلية (ETM). تجمع IS200TREGH1B المدخلات من أزرار الإيقاف الطارئ، ووحدات الحماية من زيادة السرعة، وأنظمة إخماد الحرائق. وقد صُممت لتحقيق أعلى مستويات الموثوقية، إذ توفر آلية "التصويت" الفعلية لإشارات الفصل القادمة من نوى الحماية <R> و<S> و<T>. ومن خلال ضمان أن يؤدي أمر الفصل الصحيح إلى إيقاف إمداد الوقود فورًا، تعمل هذه اللوحة كخط الدفاع الأخير ضد زيادة سرعة التوربين والأعطال الميكانيكية الكارثية.

المزايا التقنية الأساسية

منطق التصويت القائم على الأجهزة

تستخدم لوحة TREG مصفوفة مرحلات فريدة تنفذ تصويتًا قائمًا على الأجهزة بنسبة اثنين من أصل ثلاثة (2oo3). ويضمن ذلك أنه حتى في حال تعطل إحدى نوى التحكم أو إرسالها إشارة خاطئة، تحافظ النواتان المتبقيتان على سلامة نظام الأمان. وتلغي بنية التصويت الميكانيكية هذه أزمنة التأخير المعتمدة على البرمجيات، مما يوفر استجابة شبه فورية أثناء حالات الطوارئ.

تحكم ثلاثي زائد في الملفات اللولبية

تدعم IS200TREGH1B التحكم في ما يصل إلى ثلاثة ملفات لولبية مستقلة للفصل. وتكون كل دائرة ملف لولبي معزولة ومراقبة، مما يسمح للنظام بإجراء اختبارات "أثناء التشغيل" لصمامات الفصل الفردية دون إيقاف التوربين. وتُعد هذه الإمكانية ضرورية للمحطات التي تتطلب توافرية عالية والامتثال الصارم لمتطلبات السلامة.

العزل الكهربائي الآمن

تتميز اللوحة بعزل عالي الجهد بين سلسلة الفصل في جانب الحقل والإلكترونيات منخفضة الجهد الخاصة بالتحكم. ويمنع هذا الفصل المتين حدوث أعطال أرضية في الأسلاك الخارجية من إتلاف معالجات التحكم Mark VI، مما يضمن بقاء نظام الأمان قيد التشغيل حتى أثناء الأعطال الكهربائية الشديدة في المحطة.

المواصفات الفنية

دليل التركيب والصيانة

سلامة توصيل أسلاك سلسلة الفصل

صِل أزرار الإيقاف الطارئ وحساسات الفصل الحقلية باستخدام كابلات مقاومة للحرارة العالية والحرائق. تأكد من إحكام ربط جميع براغي الأطراف بعزم 0.5 نيوتن متر (4.4 رطل-بوصة). ونظرًا إلى أن لوحة TREG تتعامل مع منطق أمان حرج، لا تستخدم مطلقًا "أسلاك توصيل مؤقتة" لتجاوز أي مداخل فصل غير مستخدمة؛ بل اضبط المنطق داخل برنامج ToolboxST للحفاظ على حلقة خاضعة للمراقبة.

اختبار الفصل أثناء التشغيل (اختبار خطوة بخطوة)

تتيح IS200TREGH1B إجراء اختبارات دورية لملفات الفصل اللولبية أثناء تشغيل التوربين تحت الحمل. وقبل بدء الاختبار، تحقق من استقرار النظام الهيدروليكي ومن فعالية إشارة "السماح بالاختبار". راقب مصابيح LED للتغذية الراجعة على لوحة TREG للتأكد من أن الملف اللولبي المحدد قد أُزيلت طاقته ثم أُعيدت طاقته بنجاح ضمن الفترة الزمنية المسموح بها.

فحص الطلاء المطابق

في البيئات الساحلية أو مرتفعة الرطوبة، افحص الطلاء المطابق في مراجعة H1B بحثًا عن علامات "التفقع" أو التقشر أثناء فترات التوقف السنوية. ونظّف أي تراكم للغبار باستخدام هواء جاف منخفض الضغط. وقد يؤدي التلوث على نقاط تلامس مرحلات التصويت إلى مقاومة مرتفعة، مما قد يتسبب في إطلاق إنذارات "فتح سلسلة الأمان".

المزايا الهندسية

صُممت IS200TREGH1B لتلبية متطلبات مستوى سلامة التكامل (SIL) الخاصة بتوليد الطاقة على نطاق المرافق. وتتميز مراجعة H1B بتخميد محسن للمرحلات لتحمل البيئات عالية الاهتزاز المعتادة في حجرات التوربينات البخارية والغازية. ومن خلال تجميع جميع وظائف الفصل الطارئ على لوحة واحدة مخصصة، قللت GE من تعقيد نظام تشابك الأمان، مما يسهل على الفرق الهندسية إجراء عمليات تدقيق السلامة السنوية الإلزامية واختبارات الإثبات الوظيفية.

الأسئلة الشائعة الفنية

س1: ما الفرق بين لوحة TREG ولوحة TRLY؟

ج1: رغم أن كلتا اللوحتين تستخدمان المرحلات، فإن TREG (IS200TREGH1B) مخصصة حصريًا لسلسلة الفصل الطارئ والتحكم في الملفات اللولبية. أما لوحة TRLY فتُستخدم لمخارج المرحلات المساعدة ذات الاستخدام العام التي لا تتطلب المستوى نفسه من منطق التصويت 2oo3.

س2: هل يمكن لـ IS200TREGH1B التعامل مع ملفات فصل لولبية بجهد 230 فولت تيار متردد؟

ج2: لا. صُممت لوحة TREG خصيصًا لدوائر الفصل بجهد 125 فولت تيار مستمر، وهو المعيار في أنظمة أمان GE Mark VI. وسيؤدي تمرير تيار متردد عالي الجهد عبر نقاط تلامس TREG إلى تعطل مبكر للمرحلات، وقد يعرّض منطق الأمان للخطر.

س3: كيف تساعد مصابيح LED الموجودة على اللوحة في استكشاف الأعطال وإصلاحها؟

ج3: تتميز لوحة TREG بمصابيح LED تشخيصية لكل نواة من نوى الفصل الثلاث (<R> و<S> و<T>). وإذا اختلفت إحدى النوى عن النواتين الأخريين، فسينطفئ مصباح LED المقابل لها أو يغيّر لونه، مما يتيح للفنيين تحديد وحدة الحماية المعطلة دون إخراج التوربين من الخدمة.

س4: هل تتوافق هذه اللوحة مع أنظمة Mark VIe؟

ج4: صُممت IS200TREGH1B للأنظمة الأقدم Mark VI (المعتمدة على رف VME). ورغم أن Mark VIe تستخدم مكافئًا وظيفيًا مشابهًا لـ TREG، فإن عامل الشكل وموصلات الأطراف يختلفان عادةً، ولا يمكن التبديل بينهما مباشرةً
