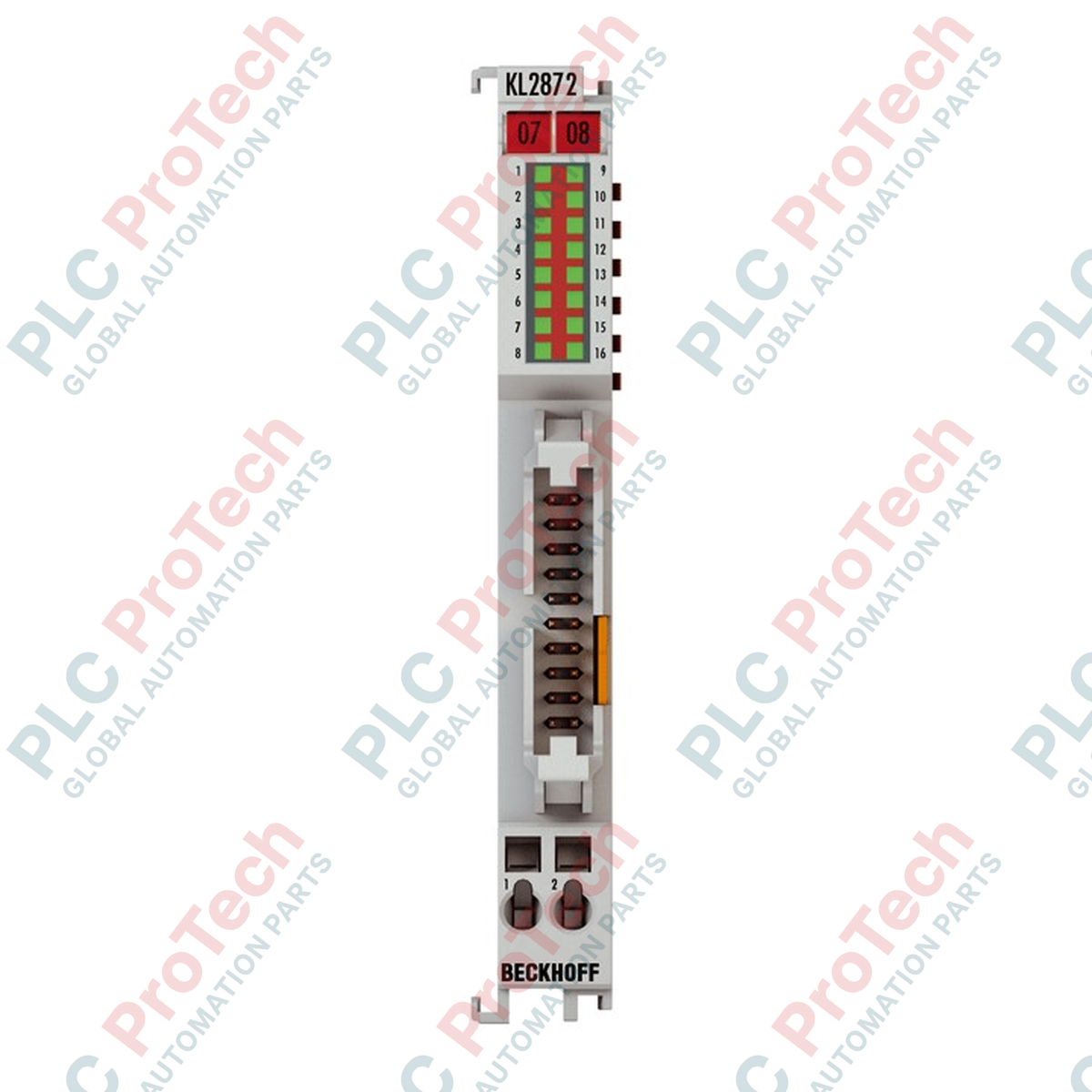

KL2872-0010 وحدة طرفية لإخراج رقمي بـ 16 قناة، 24 VDC، بكابل شريطي مسطح

نظرة عامة على المنتج

إن  KL2872-0010 (KL28720010) هو طرف خرج رقمي عالي الكثافة مكوّن من 16 قناة، ومصمم للاتصال بكفاءة بأجهزة الواجهات متعددة الأطراف. وباستخدام تقنية التوصيل عبر الكابل الشريطي المسطح، صُمم هذا الطرف خصيصًا للدمج السريع لأطراف الصمامات ووحدات المرحلات وكتل توزيع الإشارات. في التطبيقات الصناعية المعقدة، مثل التحكم في مشعبات الأنظمة الهوائية، وخلايا التجميع المعيارية، وأتمتة المختبرات المتخصصة، يلغي KL2872-0010 الحاجة إلى التوصيل الفردي نقطةً بنقطة، ما يقلل بدرجة كبيرة من وقت التركيب واحتمال حدوث أخطاء في التوصيلات. تدعم كل قناة من القنوات الست عشرة تيار خرج يصل إلى 0.5 A، وهي محمية بالكامل من قصر الدائرة، ما يوفر حلاً متينًا ومدمجًا لتشغيل الأحمال الأومية والحثية وأحمال المصابيح ضمن بنية تحكم مركزية.

التهيئة التقنية

يعمل KL2872-0010 على نظام K-bus، ويتميز بواجهة كابل شريطي مسطح مكوّنة من 20 طرفًا. تتيح هذه الواجهة توصيلاً مباشرًا عبر «قابس واحد» إلى 16 خرجًا رقميًا، مع مشاركة خطي التأريض ومصدر الطاقة عبر الشريط. تتميز الوحدة بتشغيل «التوصيل والتشغيل» بالكامل، ولا تتطلب عنوانًا عتاديًا أو إعدادات تهيئة. داخليًا، يوفر الطرف عزلًا كهربائيًا بجهد 500 V بين منطق K-bus وجهد المجال، مما يضمن عدم انتقال الارتفاعات العابرة للجهد العالي على جانب الخرج إلى قارنة الناقل أو PLC. وللاستخدام في البيئات الخطرة، الوحدة معتمدة وفق ATEX وIECEx ‏(Ex ec IIC T4 Gc)، مما يجعلها مناسبة للاستخدام في المواقع من المنطقة 2.

المواصفات التقنية

الأسئلة الشائعة الفنية

ما المزايا المحددة لاستخدام إصدار الكابل الشريطي المسطح مقارنة بالأطراف القياسية؟

تم تحسين KL2872-0010 لتطبيقات «التوصيل متعدد الأطراف». فبدلاً من تعرية وإنهاء 16 سلكًا فرديًا، يصل كابل شريطي واحد مكوّن من 20 طرفًا طرف PLC مباشرةً بمشعب صمامات أو لوحة توزيع مُجمّعة مسبقًا. ويقلل ذلك من المساحة اللازمة داخل خزانة التحكم، ويضمن سرعة الصيانة وإنشاء الآلات المعيارية.

هل الوحدة محمية من الارتداد الحثي الناتج عن صمامات الملف اللولبي؟

نعم، صُمم الطرف لتشغيل الأحمال الحثية. ومع ذلك، تقتصر طاقة الفصل على 100 mJ لكل قناة. وبالنسبة إلى الأحمال الحثية الكبيرة جدًا أو عمليات التبديل عالية التردد، يُوصى بالتحقق من تبديد الطاقة، وإضافة ثنائيات كبت خارجية عند الضرورة لحماية مراحل الخرج.

كيف تعمل الحماية من قصر الدائرة أثناء حدوث عطل؟

كل قناة محمية بشكل مستقل من قصر الدائرة. عند حدوث عطل، يُحدَّد تيار القصر بأقل من 7 A. وبعد إزالة العطل وانخفاض حرارة الحماية الحرارية الداخلية، يعود الخرج إلى التشغيل الطبيعي. ويمنع ذلك تعطل ملف لولبي واحد من إيقاف الوحدة المكوّنة من 16 قناة بالكامل.

دليل الهندسة والتركيب

• سلامة الكابل الشريطي: تأكد من كبس الكابل الشريطي المسطح ذي الأطراف العشرين بشكل صحيح، ومن استخدام مانع الشد. تتأثر تقنية IDC القياسية (موصل الإزاحة العازلية) بالسحب الميكانيكي؛ لذا تجنب الانحناءات الحادة في الكابل الشريطي بالقرب من الموصل لمنع فقدان الإشارة بشكل متقطع.

• توزيع الطاقة: تتم تغذية المخارج الستة عشر عبر نقاط تلامس الطاقة في الطرف. تأكد من أن طرف تغذية الطاقة السابق (مثل KL9100) قادر على توفير إجمالي الحمل المتزامن. فإذا كانت القنوات الست عشرة تعمل جميعها عند 0.5 A، فسيبلغ إجمالي التيار المسحوب 8 A، مقتربًا من الحد البالغ 10 A لنقاط تلامس الطاقة.

• التركيب في المناطق الخطرة: للامتثال لمتطلبات ATEX/IECEx في المنطقة 2، يجب تركيب الطرف داخل حاوية توفر درجة حماية لا تقل عن IP54. تأكد من إحكام توصيل الكابل الشريطي وعدم إمكانية فصله عرضيًا أثناء كون الدائرة تحت الجهد.
