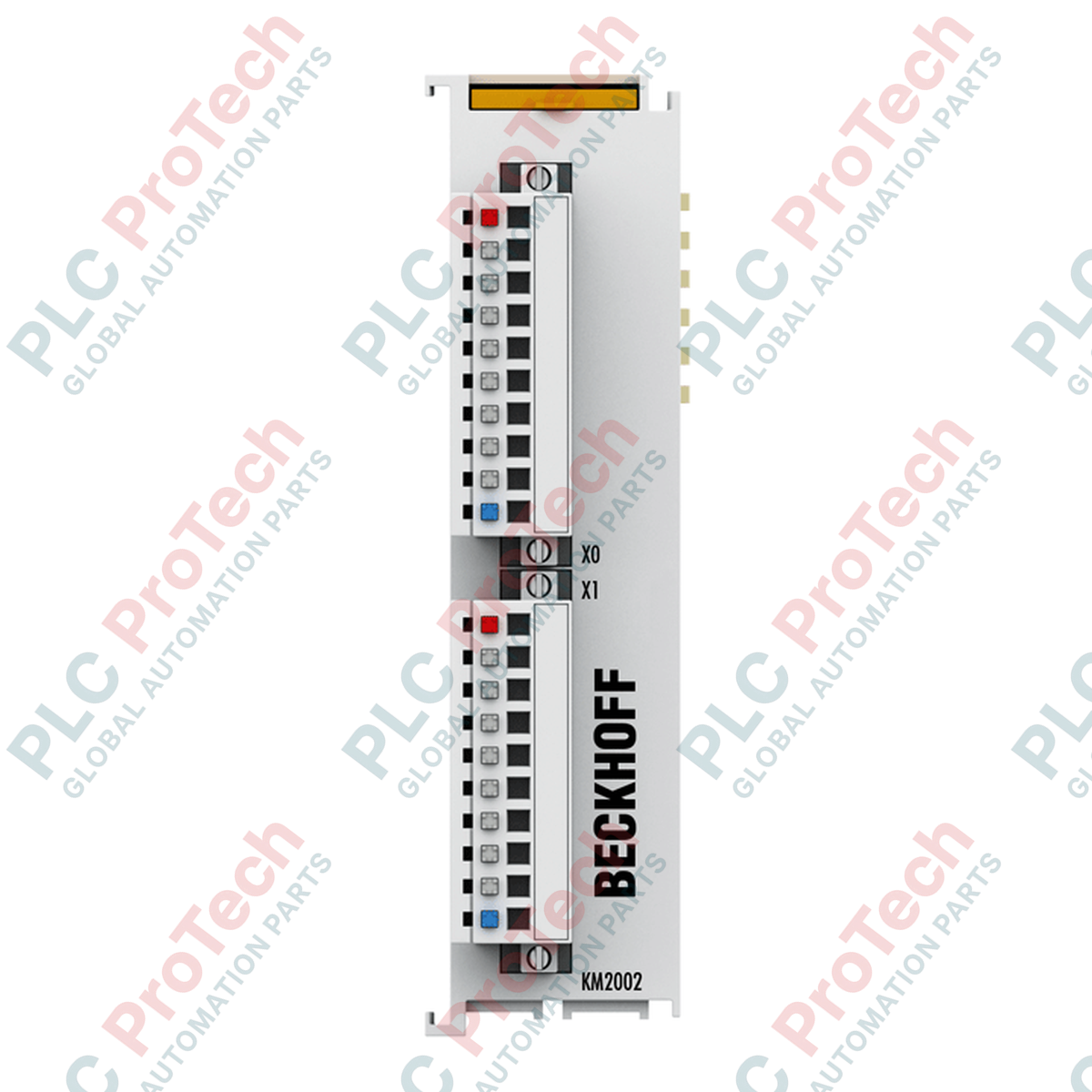

KM2002-0002 BECKHOFF وحدة طرفية للخرج الرقمي، 16 قناة، مع مؤشرات LED للحالة

نظرة عامة على المنتج

إن  KM2002-0002 (KM 2002-0002)  عبارة عن وحدة طرفية للناقل عالية الكثافة، مصممة للتحكم الفعال في المشغلات الثنائية ضمن البيئات الصناعية محدودة المساحة. توفر وحدة الخرج الرقمية ذات القنوات الست عشرة هذه جهدًا قدره 24 فولت تيار مستمر بتيار 0.5 أمبير لكل قناة، وتستخدم هيكلًا مدمجًا بعرض 26.5 مم يتكامل بسلاسة مع نظام الإدخال والإخراج ذي ناقل K من Beckhoff. وفي تطبيقات مثل مناولة المواد والتجميع الآلي والآلات النسيجية، تعمل  KM2002-0002  كواجهة متينة لتشغيل الأحمال الأومية والحثية وأحمال المصابيح. ويتميز الإصدار "0002" بتقنية التوصيل القابلة للتوصيل بسلك واحد ومصابيح الحالة LED المدمجة لكل قناة، مما يتيح لفرق الصيانة التحقق من حالات المخارج بنظرة سريعة ويقلل بدرجة كبيرة الوقت اللازم لتشخيص الأعطال ميدانيًا.

التكوين الفني

تم تصميم جهاز  KM2002-0002  للتحكم المنطقي عالي التوافر. ويتميز بموصلين قابلين للتوصيل، يضم كل منهما 8 قنوات، مما يتيح توصيل الأسلاك واستبدال الوحدة بسرعة دون التأثير في كابلات المجال. كل مخرج من المخارج الستة عشر محمي من قصر الدائرة ومحمي من الجهد العكسي، مع عزل كهربائي بجهد 500 فولت بين ناقل K الداخلي وجهد المجال. وقد تم تحسين تقنية التوصيل بسلك واحد للتركيبات التي تشترك فيها المشغلات في نقطة تأريض مشتركة عند نقطة توزيع مركزية، مما يقلل حجم الأسلاك داخل جزء الطرفية المحلية. تُستمد طاقة المنطق الداخلية من ناقل K (5 مللي أمبير نموذجيًا)، بينما تُزوَّد طاقة المجال عبر مستوى التوصيل القابل للتوصيل لضمان توصيل أقصى تيار إلى مشغلات العملية.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الفرق بين KM2002-0002 وKM2002-0004؟

يستخدم  KM2002-0002  تقنية التوصيل بسلك واحد، وهي مثالية للأنظمة المدمجة التي تتم فيها معالجة توصيلات التأريض خارجيًا. في المقابل، يستخدم الإصدار -0004 تقنية التوصيل بثلاثة أسلاك، ما يوفّر توزيعًا محليًا لـ24V و0V لكل مشغّل داخل القابس نفسه. ويتميّز كلا الإصدارين بمؤشرات LED مدمجة للحالة.

ما سعة التيار القصوى للوحدة بأكملها؟

على الرغم من أن قدرة كل قناة مقدّرة بـ 0.5 A، فإن سعة التيار الإجمالية محدودة بمصدر الطاقة الموصلات القابلة للتوصيل. وإذا شُغّلت القنوات الـ16 جميعها بالحمل الكامل في الوقت نفسه، فيجب أن يكون النظام قادرًا على توفير تيار مجال مستقر قدره 8 A.

هل يلزم إجراء أي إعداد برمجي لتفعيل مؤشرات LED؟

لا، مؤشرات LED للحالة مُشغّلة عتاديًا وتعكس مباشرةً حالة دائرة الخرج الرقمية. إذا ضبطت وحدة PLC بتًّا في صورة العملية على القيمة "1"، فسيضيء مؤشر LED المقابل، شريطة توفر طاقة المجال.

دليل الهندسة والتركيب

التوصيل وتأريض الإشارة:

عند استخدام تقنية التوصيل بسلك واحد في  KM2002-0002، تأكد من توصيل أرضي الرجوع (0V) للمشغّلات بشكل صحيح بالمرجع نفسه لمصدر الطاقة الذي يوفّر جهد المجال 24V للوحدة. استخدم سلكًا عالي الجودة بمقطع يتراوح بين 0.08 و1.5 مم²، وتأكد من أن طول التجريد يبلغ 8 مم للحفاظ على وصلة محكمة مانعة لتسرّب الغاز داخل الطرف القابل للتوصيل.

حماية الحمل الحثّي:

الوحدة مصنّفة لطاقة فصل تبلغ < 150 mJ لكل قناة. عند تبديل أحمال حثّية عالية مثل الملفات اللولبية الكبيرة أو الموصلات شديدة التحمل، يمكن أن يتسبب جهد الارتداد في تداخل كهرومغناطيسي أو تآكل مبكر لمكوّنات التبديل الداخلية. يُعد تركيب ثنائيات كبح خارجية (ثنائيات التدوير الحر) مباشرةً على طرفَي الحمل الحثّي إجراءً هندسيًا مثاليًا لإطالة عمر الطرف إلى أقصى حد.

وضع الوحدة وتبديد الحرارة:

لضمان التشغيل الموثوق عند درجة الحرارة القصوى المقدّرة البالغة 55 درجة مئوية، ركّب الوحدة على سكة DIN مقاس 35 مم بوضعية أفقية. وفّر خلوصًا كافيًا (حوالي 30 مم) عن مجاري الكابلات والمكوّنات الأخرى المولّدة للحرارة. يضمن الوصل المزدوج والشقّ المفتاحي رابطًا ميكانيكيًا صلبًا بين أطراف Bus المتجاورة، وهو أمر بالغ الأهمية للحفاظ على سلامة اتصال K-bus في البيئات المعرّضة للاهتزاز.
