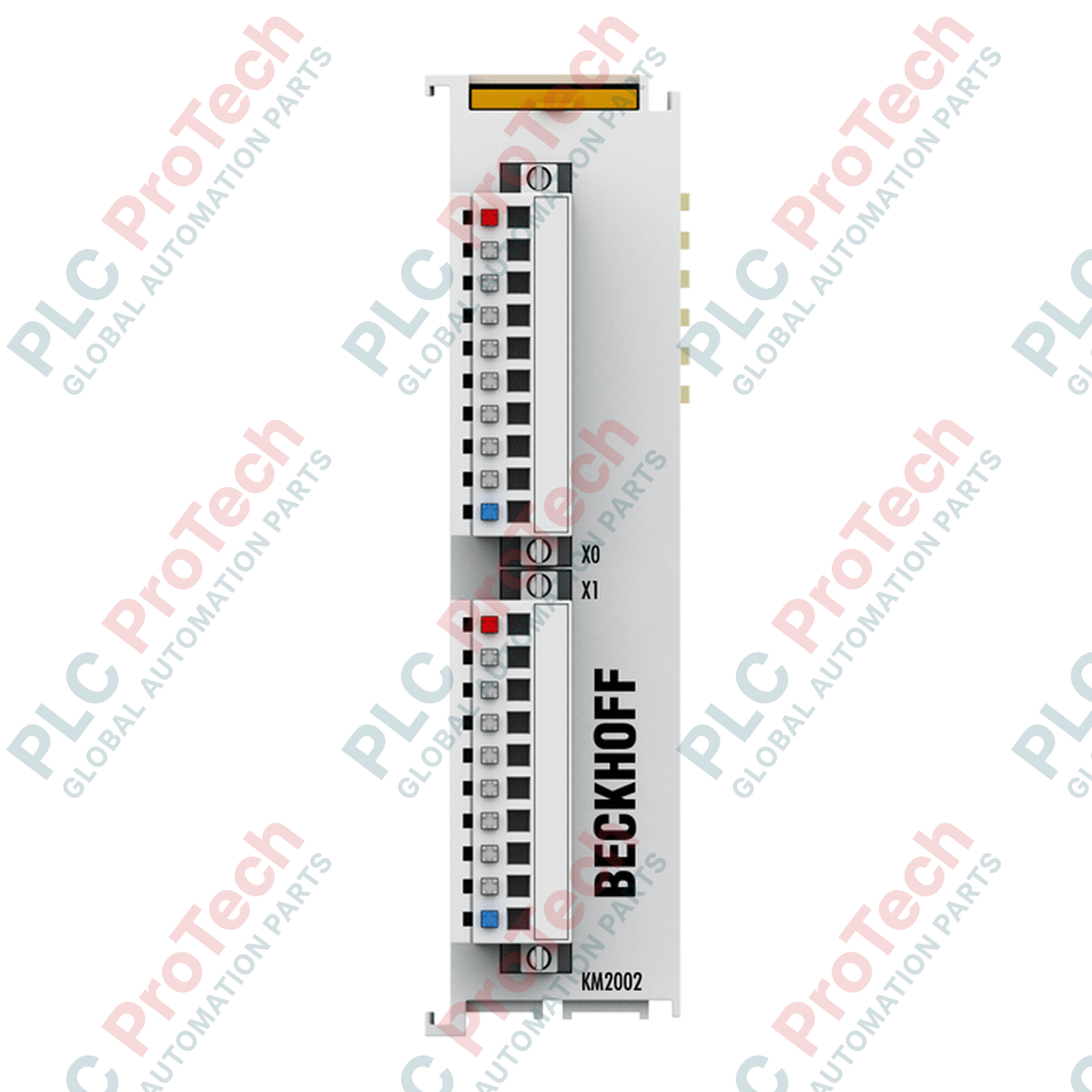

KM2002-0004 BECKHOFF وحدة طرف خرج رقمي بـ16 قناة

نظرة عامة على المنتج

تُعد  KM2002-0004 (KM 2002-0004) وحدة طرف ناقل عالية الكثافة مصممة لسد الفجوة بين منطق التحكم والمشغلات على مستوى المجال. ومن خلال دمج 16 مخرجًا رقميًا في هيكل مدمج بعرض 26.5 مم، توفر هذه الوحدة 24 فولت تيار مستمر بتيار 0.5 أمبير لكل قناة، موزعًا على موصلين قابلين للتوصيل، يضم كل منهما 8 قنوات. وفي التطبيقات الصناعية مثل أنظمة فرز الناقلات، ومحطات التجميع الآلية، ولوحات التحكم ذات العدد الكبير من العقد، تُعد  KM2002-0004 أساسية لتشغيل الأحمال الأومية والحثية وأحمال المصابيح. وباستخدام تقنية توصيل ثلاثية الأسلاك مع مصابيح حالة LED مدمجة، توفر الوحدة إمكانات تشخيصية متقدمة وتوصيلًا مبسطًا لأجهزة الاستشعار والمشغلات، مما يقلل وقت التركيب وتعقيد الخزانة بدرجة كبيرة مقارنة بأطراف التوصيل القياسية أحادية القناة.

التهيئة الفنية

تم تحسين بنية  KM2002-0004  للنشر السريع والموثوقية العالية. وعلى عكس أطراف التوصيل القياسية، تستخدم سلسلة KM مستوى توصيل قابلًا للتوصيل، مما يتيح توصيل حزم الأسلاك المجهزة مسبقًا أو فصلها فورًا. يتميز الإصدار "0004" تحديدًا بواجهة توصيل ثلاثية الأسلاك، ما يسهّل التوصيل المباشر للمشغلات من خلال توفير مسارات للإشارة و24 فولت و0 فولت على مستوى الطرف. تتميز الوحدة بمقاومة قصر الدائرة، مع حد أقصى للتيار يبلغ < 2 أمبير، وتوفر عزلًا كهربائيًا بجهد 500 فولت بين ناقل K وجهد المجال. وتُنقل إشارات التحكم الثنائية بأقل تأخير، كما تضمن حماية الجهد العكسي المدمجة إطالة عمر الوحدة حتى في حال حدوث أخطاء في التوصيل أثناء التشغيل الأولي.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما المزايا المحددة لإصدار -0004 مقارنةً بالطراز الأساسي -0000؟

في حين أن KM2002-0000 هو الوحدة الأساسية من دون موصلات، فإن KM2002-0004 يتضمن موصلات قابلة للتركيب بثلاثة أسلاك ومصابيح LED مدمجة. ويُعد نظام الأسلاك الثلاثية مفيدًا بصفة خاصة للمشغلات التي تتطلب مصدر طاقة محليًا، إذ يلغي الحاجة إلى كتل توزيع خارجية.

هل تتطلب هذه الوحدة طرف تغذية بالطاقة؟

تستمد KM2002-0004 طاقة المنطق الداخلية الخاصة بها (5 مللي أمبير) من ناقل K-bus. ومع ذلك، يجب تزويد طاقة المجال للمخارج الـ16 عبر الموصلات الخارجية القابلة للتركيب. تأكد من أن مزود طاقة المجال بجهد 24 فولت تيار مستمر يمكنه تحمّل الحمل الإجمالي المحتمل البالغ 8 أمبير (16 قناة × 0.5 أمبير).

هل يمكن لـ KM2002-0004 تشغيل أحمال حثية مثل صمامات الملف اللولبي؟

نعم، الوحدة مصنفة للأحمال الحثية بطاقة فصل قصوى تبلغ < 150 ملي جول لكل قناة. ومع الأحمال الحثية للغاية أو التبديل عالي التردد، لا يزال يُوصى باستخدام ثنائيات ارتداد خارجية لحماية دوائر الخرج وإطالة عمر الوحدة.

دليل الهندسة والتركيب

صيانة الموصل القابل للتركيب:

يستخدم  KM2002-0004 تقنية توصيل قابلة للتركيب. عند تركيب الموصلات أو إزالتها، تأكد من فصل طاقة سكة DIN لمنع حدوث قوس كهربائي على دبابيس التلامس. استخدم آلية القفل المدمجة على سكة DIN بعرض 35 مم لمنع تحرك الوحدة، إذ قد يتسبب ذلك في تلامس متقطع على ناقل K-bus.

إدارة التوصيلات والمقاطع العرضية:

يدعم الطرف التوصيلي الأسلاك المجدولة والمصمتة بمقطع عرضي يتراوح بين 0.08 و1.5 مم². ولتحقيق أفضل سلامة للإشارة ومقاومة للاهتزاز، يلزم نزع العازل بطول 8 مم. في البيئات شديدة الاهتزاز، يُوصى باستخدام أطراف كبس لمنع تناثر الشعيرات واحتمال حدوث دوائر قصر بين الدبابيس عالية الكثافة.

اعتبارات حرارية لوحدات الإدخال/الإخراج عالية الكثافة:

عند تنشيط جميع القنوات الـ16 بالحمل الأقصى البالغ 0.5 أمبير، تولّد الوحدة حرارة موضعية. احرص على توفير خلوص رأسي لا يقل عن 30 مم أعلى جزء طرف ناقل التوصيل وأسفله للسماح بالحمل الحراري الطبيعي. إذا تجاوزت درجة الحرارة المحيطة داخل الخزانة 45 درجة مئوية باستمرار، ففكّر في استخدام تبريد نشط أو ترك مسافات بين وحدات KM باستخدام أغطية نهاية سلبية لضمان التشغيل المستقر.
