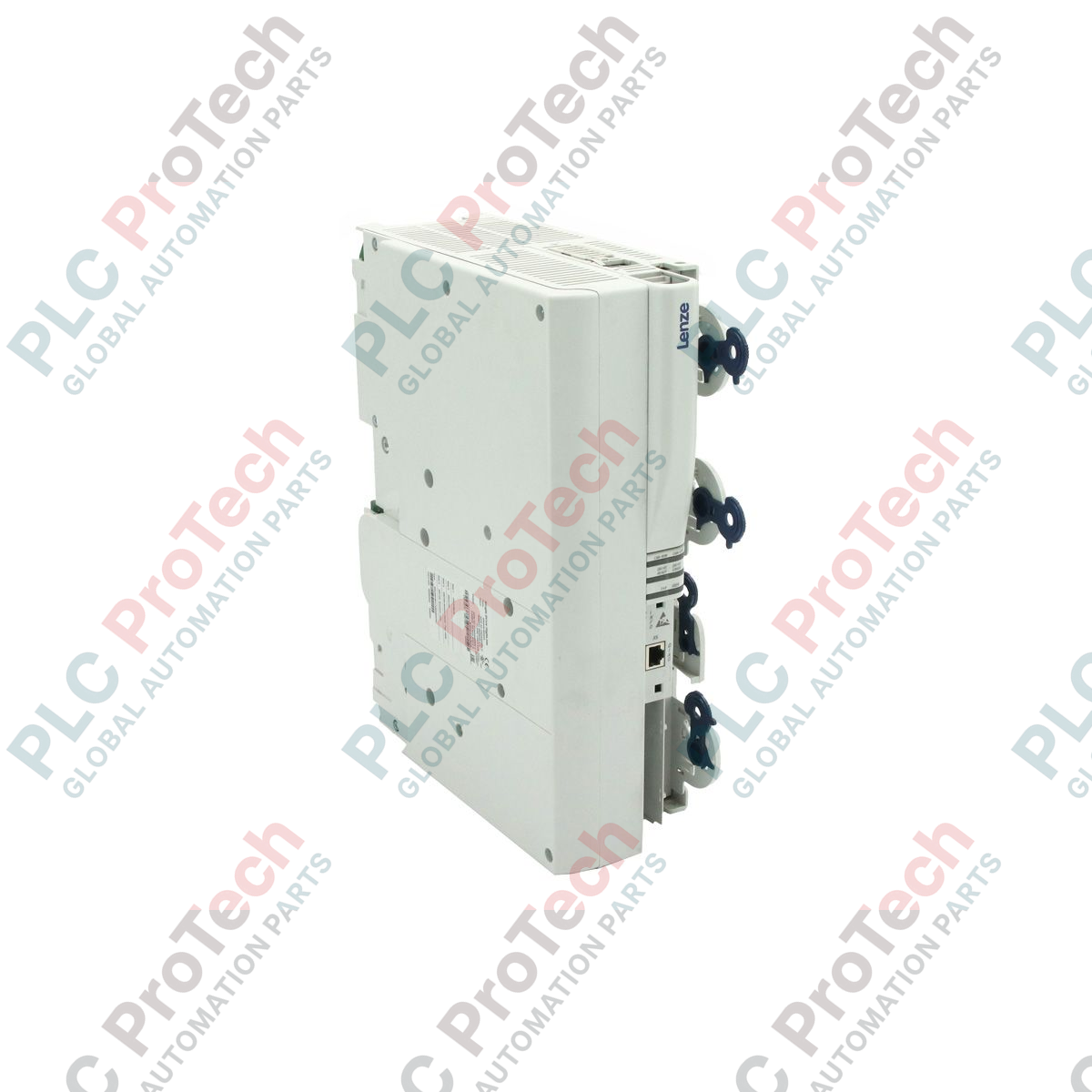

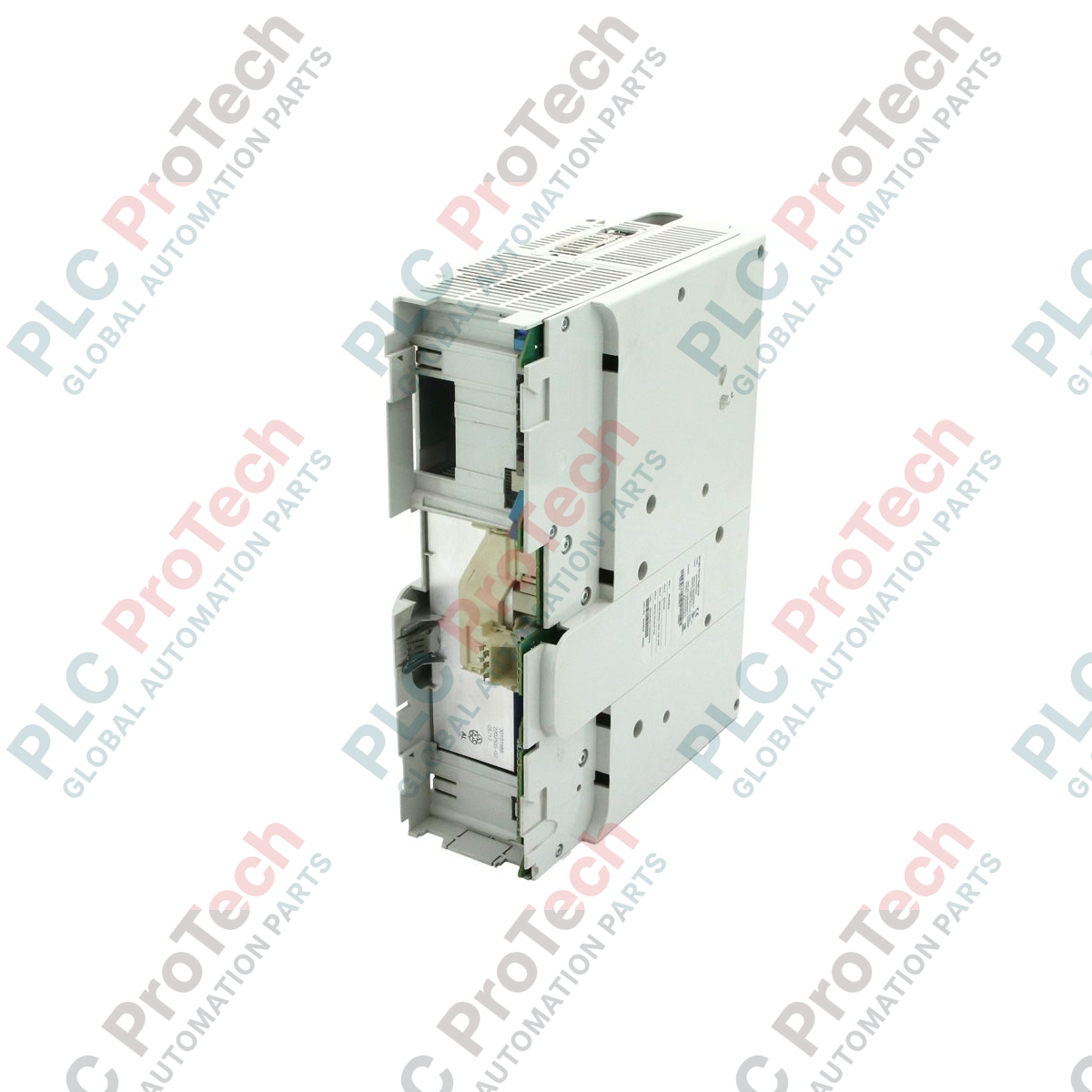

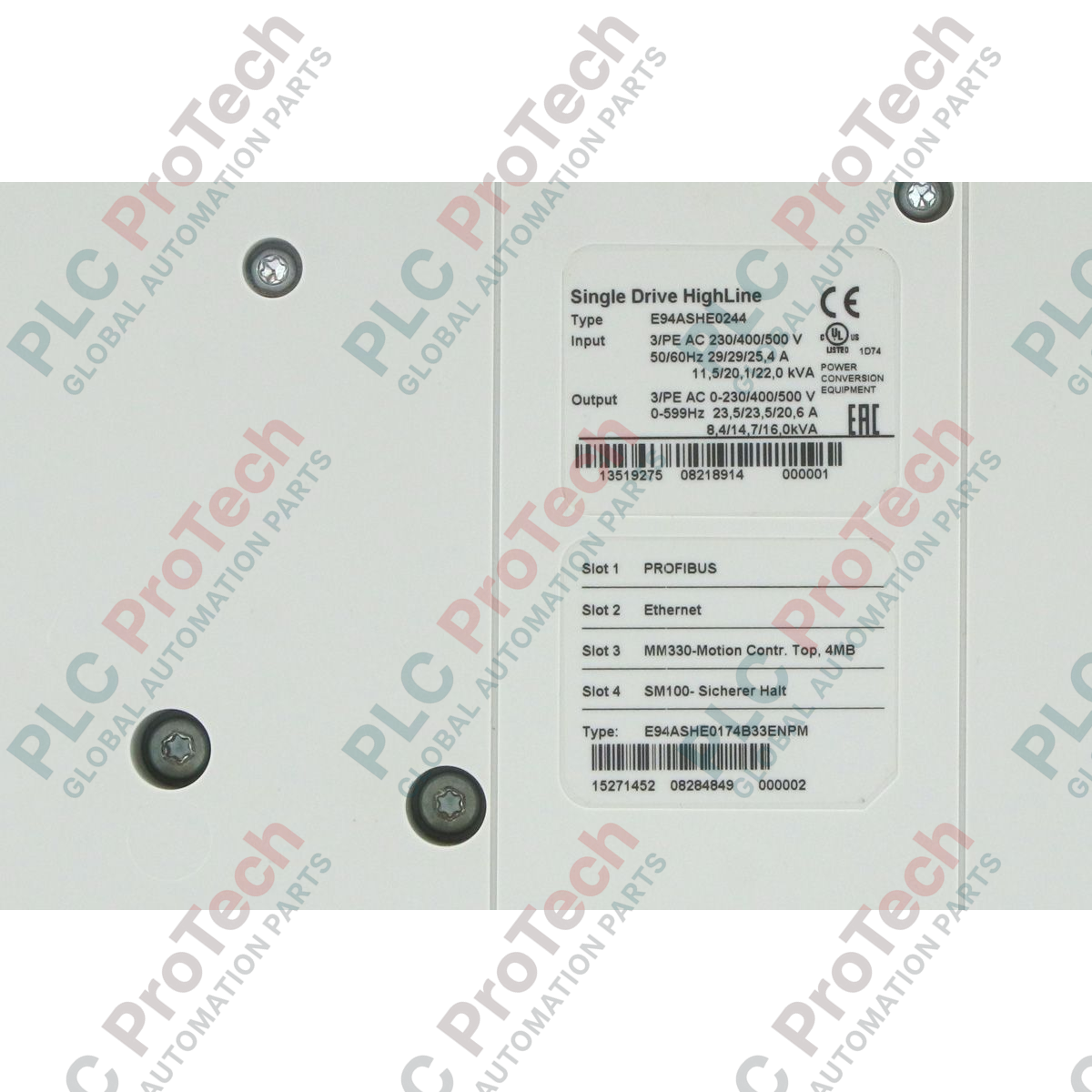

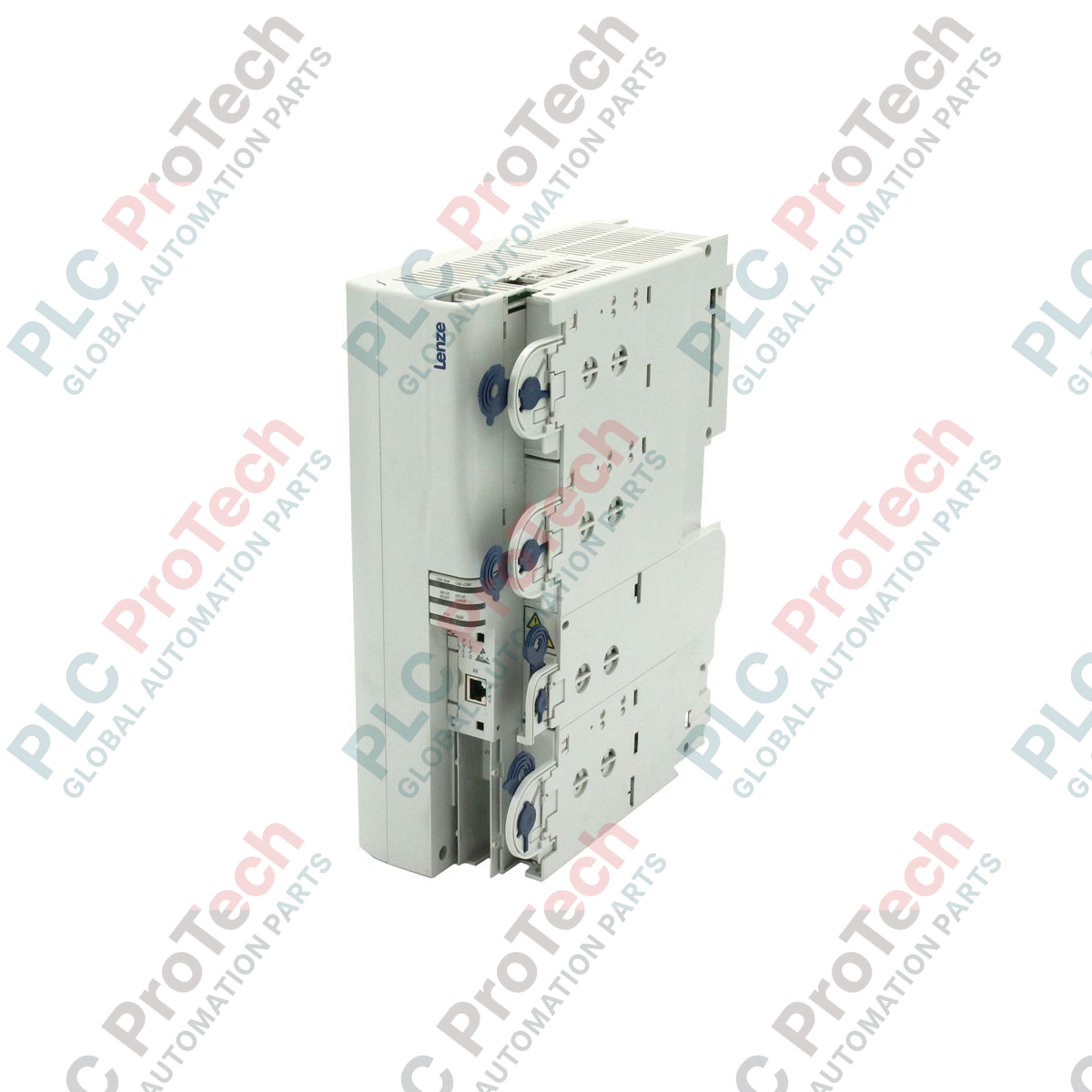

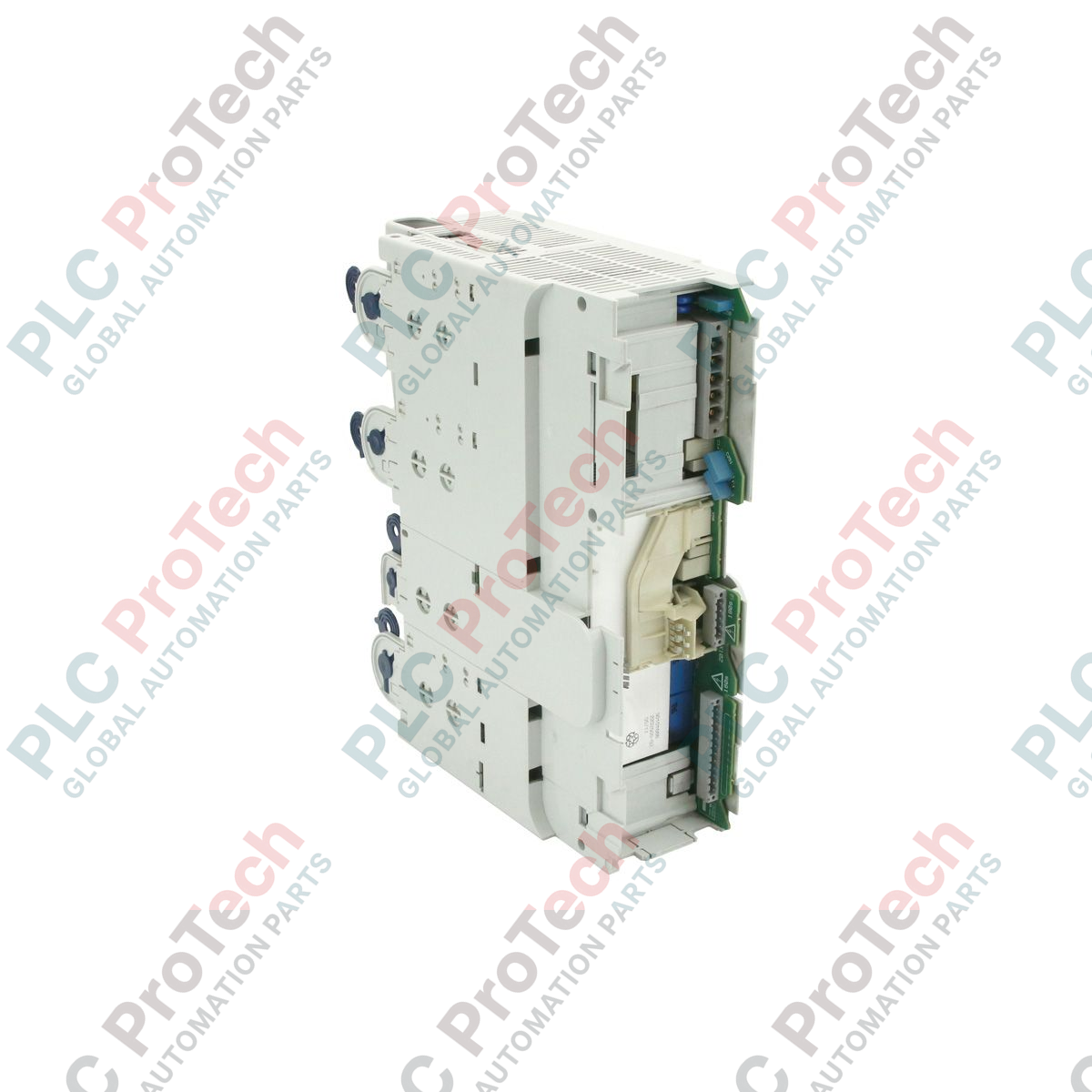

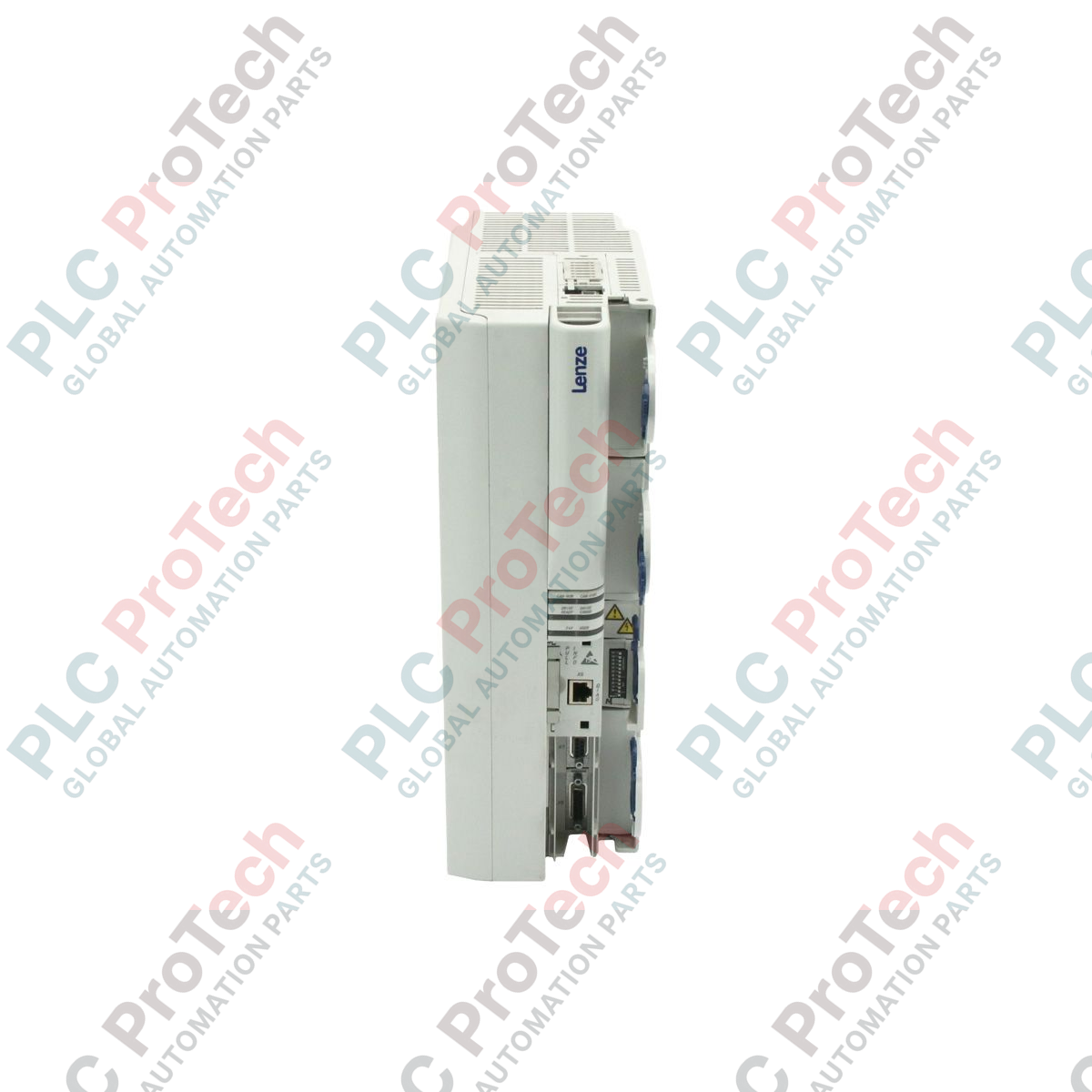

محرك سيرفو منفرد عالي الأداء Lenze E94ASHE0244 من سلسلة 9400

نظرة عامة على المنتج

يُعد  E94ASHE0244 (E94ASHE0244) محرك سيرفو أحادي المحور عالي الأداء، ينتمي إلى سلسلة Lenze 9400 الشهيرة، وقد صُمم خصيصًا للتحكم المتطور في الحركة ضمن البيئات الصناعية الصعبة. وبصفته مكوّنًا أساسيًا في خطوط الإنتاج المؤتمتة، تتفوق وحدة القدرة هذه، بقدرة اسمية تبلغ 11.0 kW، في التطبيقات ذات الديناميكية العالية مثل التغليف الدقيق، وتصنيع المنسوجات، ومناولة المواد الثقيلة. ومن خلال دمج خوارزميات تحكم متقدمة ومرحلة قدرة متينة مصممة هندسيًا في ألمانيا، يضمن E94ASHE0244 أقصى وقت تشغيل للآلة ودقة فائقة في المزامنة. كما أن قدرته على العمل ضمن نطاق جهد واسع يتراوح بين 180 و550 V تجعله حلًا عالميًا متعدد الاستخدامات للمصانع الساعية إلى تقليل فاقد الطاقة وتبسيط تسلسلات الحركة المعقدة ضمن بنيات التحكم اللامركزية أو المركزية.

التهيئة الفنية

تركز بنية سلسلة Lenze 9400 على الوحداتية والدقة. وقد جرى تهيئة E94ASHE0244 للاتصال بمصدر تيار رئيسي ثلاثي الطور، وهو مُحسّن لتركيبات "Single Drive". ويتميز بمعالجة عالية الدقة لإشارات التغذية الراجعة ومنطق داخلي قادر على التعامل مع ملفات الحركة المعقدة من دون تحميل وحدة التحكم المنطقية القابلة للبرمجة المركزية بشكل زائد. وتوجد المكونات الإلكترونية داخل هيكل مدمج ومحسّن حراريًا، بأبعاد تبلغ 35.00 x 25.00 x 13.50 cm، ما يتيح تركيبه بكثافة عالية داخل خزائن التحكم. ويضمن وضع PLM "Active" توفرًا ودعمًا طويلَي الأمد لبروتوكولات الاتصال الصناعية الحديثة، بما يتيح التكامل السلس مع شبكات EtherCAT أو CANopen (عبر وحدات اختيارية) لتسهيل التشخيص الفوري وتدفق بيانات الصيانة التنبؤية.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يتعامل E94ASHE0244 مع تقلبات الجهد في شبكات الكهرباء غير المستقرة؟

صُممت الوحدة بنطاق تحمّل واسع يتراوح بين 180 و550 V (+/- 0 percent). ويسمح ذلك لمحرك السيرفو بالحفاظ على خرج عزم مستقر وتجنب الفصل غير الضروري أثناء حالات الانخفاض الطفيف في الجهد أو ارتفاعاته، وهي أمور شائعة في القطاعات الصناعية الثقيلة.

هل يمكن استخدام محرك السيرفو هذا كبديل مباشر لوحدات Lenze من سلسلة 9300 الأقدم؟

رغم أن سلسلة 9400 تقدم ترقيات كبيرة في الأداء، فإنها ليست بديلًا ميكانيكيًا "جاهزًا للتركيب مباشرة". فهي تتطلب تحديث ضبط المعلمات عبر برنامج L-force Engineer، وربما تحديث مخططات التوصيل أيضًا، مع أنها تغطي نطاق القدرة نفسه الذي تغطيه طرازات 9300 بقدرة 11.0 kW.

ما مقدار الخلوص المطلوب للتبريد حول E94ASHE0244 داخل الخزانة؟

لضمان تبديد الحرارة بالشكل الأمثل ومنع خفض الأداء الحراري، يُوصى بترك خلوص رأسي لا يقل عن 100 mm أعلى الوحدة وأسفلها. ويمكن تقليل المسافة الأفقية بفضل التصميم النحيف، لكن يُنصح بترك مسافة قدرها 10 mm لدورات الحمل المرتفع.

دليل الهندسة والتركيب

الإدارة الحرارية وتدفق الهواء:

يولد E94ASHE0244 حرارة كبيرة أثناء التشغيل بأقصى قدرة تبلغ 11.0 kW. احرص دائمًا على تركيب الوحدة رأسيًا. وتأكد من قدرة نظام تهوية الخزانة على التعامل مع فاقد حراري يقارب 250-300 W للحفاظ على درجة حرارة محيطة أقل من 45 deg C. وفي البيئات التي تتجاوز درجة حرارتها 45 deg C، يجب تطبيق خفض للتيار بنسبة 2.5 percent لكل درجة مئوية.

متطلبات التوافق الكهرومغناطيسي والتدريع:

لمنع التداخل الكهرومغناطيسي مع المستشعرات الحساسة أو مداخل ومخارج وحدة التحكم المنطقية القابلة للبرمجة، استخدم كابلات محرك مدرّعة بزاوية 360 درجة. ويجب توصيل التدريع بلوحة التثبيت باستخدام مشبك معدني ذي مساحة سطح كبيرة. واحرص على أن تكون لوحة التثبيت مجلفنة وموصولة بالأرضي عند نقطة المرجع المشتركة للآلة لتقليل الضوضاء عالية التردد.

اختيار مقاومة الأمان والكبح:

في التطبيقات التي تتضمن تباطؤًا سريعًا أو أحمالًا ذات قصور ذاتي مرتفع، تكون مقاومة كبح خارجية إلزامية لمنع أعطال "Overvoltage". تحقق من توافق قيمة المقاومة الأومية لمقاومة الكبح مع مواصفة الحد الأدنى للمقاومة الخاصة بمحرك السيرفو لحماية دائرة التقطيع الداخلية من أضرار التيار الزائد.
