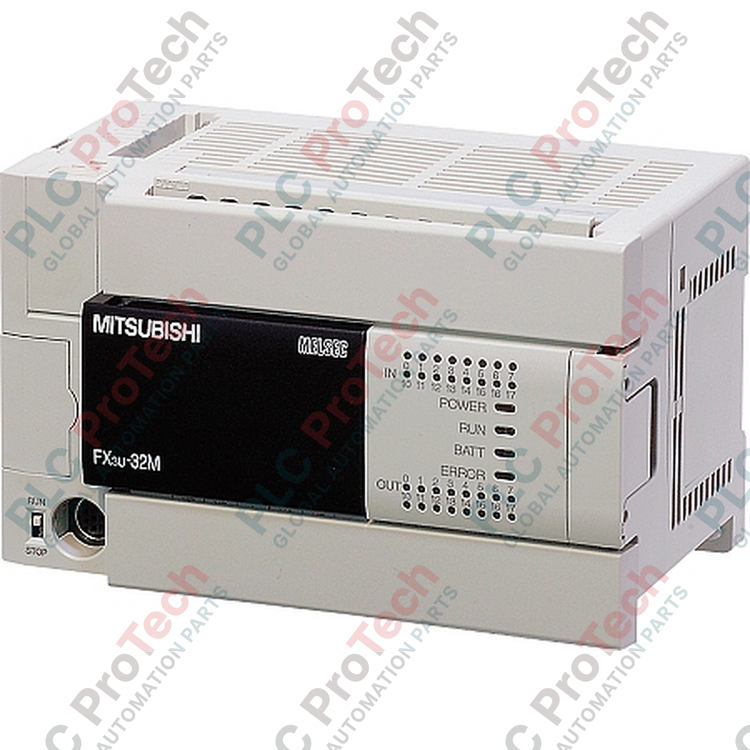

سلسلة FX 3 U FX 3 U - 32 MR / ES

المهلة المقدرة: عادة ما يتم الشحن في 1 - 10 أيام عمل.

الشركة المصنعة: ميتسوبيشي إلكتريك

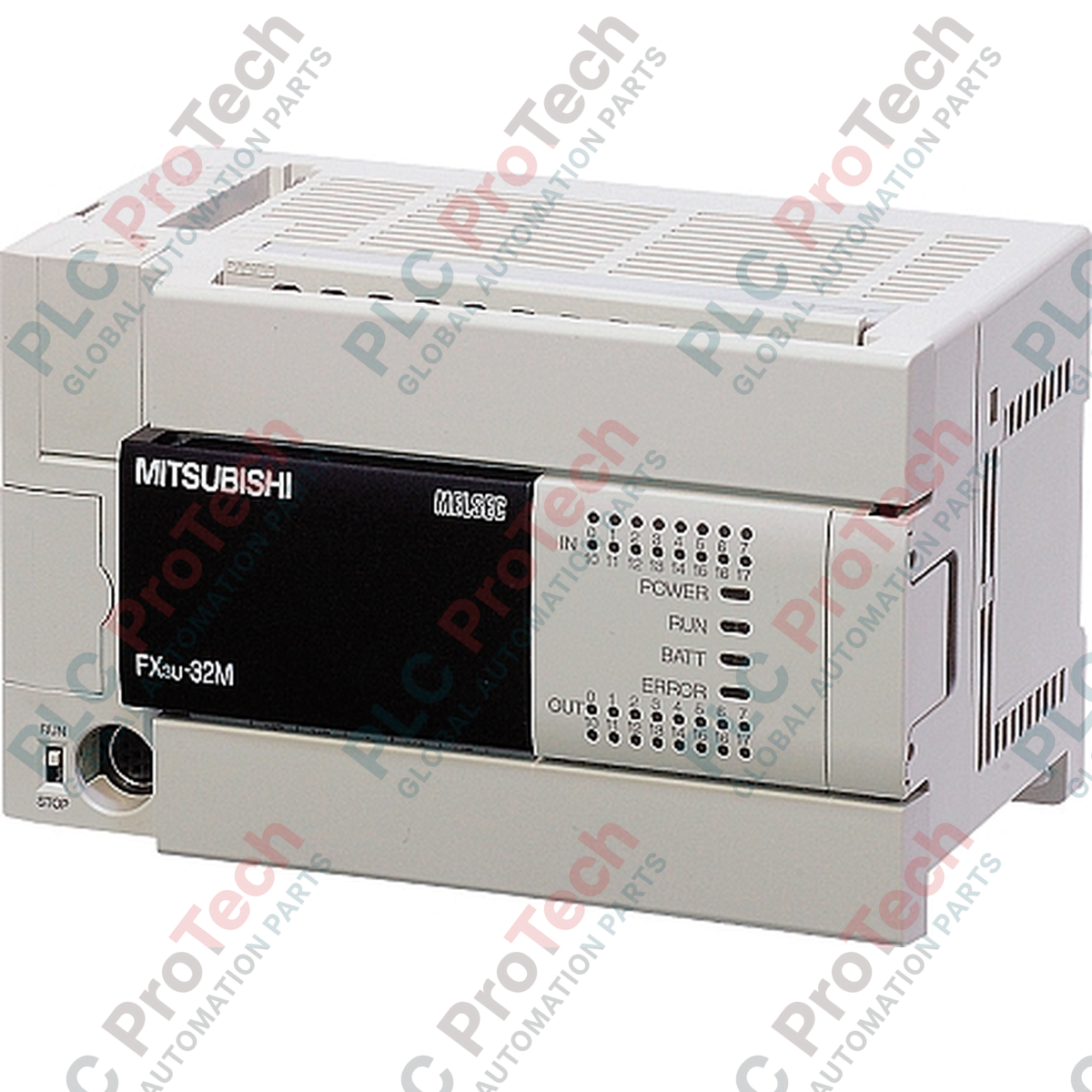

FX3U-32MR/ES

FX 3 U series FX 3 U - 32 MR / ES

طريقة التحكم الحسابية: طريقة الحساب التكراري للبرنامج المخزن (LSI مخصص)، وظيفة المقاطعة متوفرة

طريقة التحكم في الإدخال / الإخراج: طريقة معالجة الدفعة (عند تنفيذ تعليمات END)، أمر تحديث I / O، مع وظيفة التقاط النبض

لغة البرمجة: طريقة رمز الترحيل + طريقة السلم المتدرج (SFC قابلة للتعبير)

سعة ذاكرة البرنامج القصوى: 64 ألف خطوة تعليق، 64000 خطوة بما في ذلك سجل الملفات

سعة / تنسيق الذاكرة الداخلية: 64000 خطوة (معلومات المصدر قابلة للتخزين نعم الإصدار 3.00 أو أعلى) / ذاكرة الوصول العشوائي (RAM) (مدعومة ببطارية ليثيوم مدمجة) عمر البطارية: حوالي 5 سنوات

شريط الذاكرة (اختياري): [الإصدار 3.00 أو أحدث]. FX3U - FLROM - 1M (يدعم 2000/4000/8000/16000/32000/64000 خطوة. نعم وظيفة المحمل متوفرة، ويمكن تخزين معلومات المصدر في مساحة مخصصة 1300 كيلو بايت) [الإصدار 2.20]. FX3U - FLO-64L (يدعم 2000/4000/8000/16000/32000/64000 خطوة. وظيفة المحمل متوفرة). FX3U - FLROM - 64 (يدعم 2000/4000/8000/16000/32000/64000 خطوة. نعم وظيفة المحمل غير متوفرة). FX3U - FLROM-16 (يدعم 2000/4000/8000/16000 خطوة. نعم لا توجد وظيفة محمل)

وظيفة الكتابة أثناء التشغيل: نعم (البرنامج قابل للتغيير أثناء تشغيل المتسلسل)

وظيفة الحماية: مع وظيفة حماية بكلمة مرور (عن طريق وظيفة الكلمة الرئيسية)

وظيفة الساعة الزمنية الحقيقية: مدمجة من 1980 إلى 2079 (مع تصحيح السنة الكبيسة) سنتان / 4 أرقام قابلة للتحويل، فرق شهري ± 45 ثانية (25 درجة مئوية)

أنواع التعليمات التعليمات الأساسية: [الإصدار 2.30 أو أحدث] - 29 قطعة تعليمات تسلسلية - قطعتين تعليمات سلمية خطوة [الإصدار 2.30 أو أقل] - 27 قطعة تعليمات تسلسلية - قطعتين تعليمات سلمية خطوة

تعليمات التطبيق: 219 نوع 498 قطعة

سرعة المعالجة الحسابية التعليمات الأساسية: 0.065 ميكروثانية / تعليمات

تعليمات التطبيق: 0.642 ميكروثانية إلى عدة مئات ميكروثانية / تعليمات

عدد نقاط الإدخال / الإخراج عدد نقاط الإدخال: (1) 248 نقطة أو أقل (عند الجمع) (1) + (2) الإجمالي: 256 نقطة أو أقل

عدد نقاط الإخراج: (2) 248 نقطة أو أقل (عند الجمع) (1) + (2) الإجمالي: 256 نقطة أو أقل

عدد نقاط الإدخال / الإخراج البعيدة CC-Link: (3) 256 نقطة أو أقل (224 نقطة أو أقل عند استخدام FX2N - 16 CCL - M) * إجمالي الإدخال / الإخراج البعيد لـ CC - Link، AnyWire Bitty، AnyWireASLINK هو 256 أو أقل

AnyWire Bitty: (3) 128 أو أقل * إجمالي الإدخال / الإخراج البعيد لـ CC-Link، AnyWire Bitty، AnyWireASLINK هو 256 أو أقل

AnyWireASLINK: (3) 128 أو أقل * إجمالي الإدخال / الإخراج البعيد لـ CC-Link، AnyWire Bitty، AnyWireASLINK هو 256 أو أقل

AS-i: (3) 248 أو أقل

النتيجة الإجمالية: (1) + (2) + (3) الإجمالي: 384 نقطة أو أقل (عند الجمع)

جهاز تتابع I / O تتابع الإدخال: X000 إلى X367 248 نقطة (رقم ثماني) عند إضافتها واستخدامها

تتابع الإخراج: Y000 إلى Y367 248 نقطة (رقم ثماني) عند إضافتها واستخدامها

تتابع مساعد للاستخدام العام: M 0 ~ M 499 500 نقطة يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمات.

للاحتفاظ: M500 إلى M1023 524 يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بمعلمة النقطة.

الاحتفاظ (منطقة ثابتة احتياطية للبطارية): M1024 إلى M7679 6656 نقطة منطقة ثابتة احتياطية للبطارية. تغيير خاصية المنطقة مستحيل.

لغرض خاص: M8000 إلى M8511 512 نقطة

الحالة الأولية: S 0 ~ S 9 يمكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بمعلمة 10 نقاط.

للاستخدام العام: S10 إلى S499 يمكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بمعلمة 490 نقطة.

للاحتفاظ 1: S500 إلى S899 يمكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بمعلمة 400 نقطة.

لإعلانات: S900 - S999 يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بمعلمات 100 نقطة.

للاحتفاظ 2: S1000 إلى S4095 هذه منطقة ثابتة احتياطية للبطارية من 3096 نقطة. تغيير خاصية المنطقة مستحيل.

مؤقت (تأخير التشغيل) 100 مللي ثانية: T0 إلى T191 192 نقطة (0.1 إلى 3,276.7 ثانية)

100 مللي ثانية (لإجراءات فرعية وإجراءات المقاطعة): T192 إلى T199 8 نقاط (0.1 إلى 3,276.7 ثانية)

10 مللي ثانية: T200 إلى T245 46 نقطة (0.01 إلى 327.67 ثانية)

نوع التكامل 1 مللي ثانية: T246 إلى T249 4 نقاط (0.001 إلى 32.767 ثانية) منطقة ثابتة احتياطية للبطارية. تغيير خاصية المنطقة مستحيل.

نوع التكامل 100 مللي ثانية: T250 إلى T255 6 نقاط (0.1 إلى 3,276.7 ثانية) منطقة ثابتة احتياطية للبطارية. تغيير خاصية المنطقة مستحيل.

1 مللي ثانية: T256 إلى T511 256 نقطة (0.001 إلى 32.767 ثانية)

عداد 16 بت صعودي: C0 إلى C99 100 نقطة (0 إلى 32,767 عدًا) يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمات.

16 بت صعودي (احتفاظ): C100 إلى C199 100 نقطة (0 إلى 32,767 عدًا) يمكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمات.

32 بت صعودي / تنازلي: C200 إلى C219 20 نقطة (-2, 147, 483, 648 إلى +2, 147, 483, 647 عدًا) يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمات.

32 بت صعودي / تنازلي (احتفاظ): C220 إلى C234 15 نقطة (-2, 147, 483, 648 إلى +2, 147, 483, 647 عدًا) يمكنك تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمات.

عداد عالي السرعة: [32-بت عالي السرعة صعودي / تنازلي (احتفاظ)] C235 ~ حتى 8 نقاط في C255 عداد الأجهزة القابل للاستخدام 1 مرحلة: 100 كيلو هرتز، 10 كيلو هرتز 2 مرحلة: 50 كيلو هرتز (1 ضرب)، 50 كيلو هرتز (4 ضرب) عداد البرامج 1 مرحلة: 40 كيلو هرتز 2 مراحل: 40 كيلو هرتز (1 ضرب)، 10 كيلو هرتز (4 ضرب) توجد قيود على النقاط التي يمكن استخدامها وتردد الإدخال اعتمادًا على الظروف التي سيتم استخدامها.

سجل البيانات (32 بت في استخدام الزوج) لغرض عام 16 بت: D0 ~ D199 يمكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بـ 200 معلمة نقطة.

للاحتفاظ 16 بت: D200 إلى D511 312 نقطة من الممكن تغيير إعداد الاحتفاظ / عدم الاحتفاظ بالمعلمة.

للاحتفاظ 16 بت (سجل الملفات): D 512 إلى D 7999 7488 نقطة (يمكن تعيينه كسجل ملفات بوحدات 500 نقطة بعد D 1000، وهي منطقة ثابتة احتياطية للبطارية. تغيير خاصية المنطقة مستحيل.

استخدام خاص 16 بت: D 8000 إلى D 8511 512 نقطة

لفهرس 16 بت: V 0 إلى V 7، Z 0 إلى Z 7 16 نقطة

سجل التمديد: [16 بت] R 0 إلى R 32767 32768 نقطة منطقة ثابتة احتياطية للبطارية. تغيير خاصية المنطقة مستحيل.

سجل الملف الموسع: [16 بت] ER 0 إلى ER 32767 32768 متاح فقط عند تثبيت شريط ذاكرة.

مؤشر JUMP، لفرع CALL: P 0 إلى P 4095 4096 نقطة (لتعليمات CJ، تعليمات CALL، P 63 لقائمة END)

مقاطعة الإدخال، مقاطعة تأخير الإدخال: I00□ ~ I50□ 6 نقاط

مقاطعة الموقت: I6□□ - I 8□□ 3 نقاط

مقاطعة العداد: I010 إلى I060 6 نقاط (لتعليمات HSCS)

التعشيش: [للسيطرة الرئيسية] N 0 إلى N 7 8 نقاط (لأمر MC)

ثابت رقم عشري (K): 16 بت: -32,768 إلى + 32,767 32 بت: -2, 147, 483, 648 إلى +2, 147, 483, 647

سداسي عشري (H): 16 بت: 0 إلى FFFF 32 بت: 0 إلى FFFFFFFF

رقم حقيقي (E): 32 بت: -1.0 X 2 128 إلى -1.0 X 2 - 126 , 0, 1.0 X 2 - 126 إلى 1.0 X 2 128 يمكن تمثيل النقطة العشرية والتمثيل الأسي

سلسلة (""): يتم تحديدها بالحرف المحاط بـ "". يمكن استخدام ما يصل إلى 32 حرفًا أحادي البايت كثابت تعليمي

الجهد المقنن: تيار متردد 100 إلى 240 فولت

نطاق تحمل الجهد: تيار متردد 85 - 264 فولت

التردد المقنن: 50/60 هرتز

وقت انقطاع التيار الكهربائي اللحظي المسموح به: يستمر التشغيل مع انقطاع تيار كهربائي لحظي قدره 10 مللي ثانية أو أقل. عندما يكون جهد مصدر الطاقة هو نظام تيار متردد 200 فولت، يمكن تغييره إلى 10 ~ 100 مللي ثانية بواسطة برنامج المستخدم.

مصهر مصدر الطاقة: 250 فولت 3.15 أمبير

تيار الاندفاع: أقصى 30 أمبير 5 مللي ثانية كحد أقصى / تيار متردد 100 فولت، أقصى 65 أمبير 5 مللي ثانية كحد أقصى / تيار متردد 200 فولت

استهلاك الطاقة: هي القيمة عند تحقيق أقصى استهلاك مع كتلة توسيع I / O ووحدة / كتلة التوسع الخاصة حيث يتم إضافة مصدر طاقة خدمة تيار مستمر 24 فولت لوحدة 35 وات الأساسية.

مصدر طاقة خدمة 24 فولت تيار مستمر: 400 مللي أمبير

مصدر طاقة داخلي 5 فولت تيار مستمر: 500 مللي أمبير أو أقل لا يمكن استخدامه خارجيًا. هذه هي سعة مصدر الطاقة التي سيتم توفيرها لكتلة توسيع I / O وكتلة التوسع الخاصة والمحول الخاص ولوحة توسيع الوظائف.

مواصفات الإدخال:

عدد نقاط الإدخال: 16 نقطة

شكل اتصال الإدخال: كتلة طرفية قابلة للإزالة (برغي M3)

تنسيق الإدخال: غاطس / مصدر

جهد إشارة الإدخال: تيار مستمر 24 فولت ± 10٪

مقاومة الإدخال X000 إلى X007: X000 إلى X005: 3.9 كيلو أوم X 006، X 007: 3.3 كيلو أوم

X010 أو أحدث: 4.3 كيلو أوم

تيار إشارة الإدخال X000 إلى X007: X000 ~ X005: 6mA / DC24V X006، X007: 7mA / DC24V

X010 أو أحدث: 5 مللي أمبير / 24 فولت تيار مستمر

تيار حساسية تشغيل الإدخال X000 إلى X007: X000 إلى X005: 3.5 مللي أمبير أو أكثر X006، X007: 4.5 مللي أمبير أو أكثر

X010 أو أحدث: 3.5 مللي أمبير أو أكثر

تيار حساسية إيقاف الإدخال: 1.5 مللي أمبير أو أقل

وقت استجابة الإدخال: حوالي 10 مللي ثانية X000 إلى X017 (حتى العدد المدمج في الوحدة الأساسية) يحتوي على مرشح رقمي مدمج ويمكن تغييره من 0 مللي ثانية إلى 60 مللي ثانية بوحدات 1 مللي ثانية وفقًا لتعليمات التطبيق أو D8020. عند الضبط على 0، يصبح كالتالي. X000 إلى X005: 5 ميكروثانية X 006، X 007: 50 ميكروثانية X 010 إلى X 0 17: 200 ميكروثانية

تنسيق إشارة الإدخال: إدخال اتصال بدون جهد عند إدخال المصدر: ترانزستور تجميع مفتوح NPN إدخال المصدر: ترانزستور تجميع مفتوح PNP

عزل دائرة الإدخال: عزل مقبس ضوئي

عرض عملية الإدخال: تشغيل LED عند تشغيل الإدخال

عدد نقاط الإخراج: 16 نقطة

شكل اتصال الإخراج: كتلة طرفية قابلة للإزالة (برغي M3)

نوع / تنسيق الإخراج: خرج التتابع

مصدر طاقة خارجي: تيار مستمر 30 فولت أو أقل، تيار متردد 240 فولت أو أقل (CE، UL، تيار متردد 250 فولت أو أقل عندما لا يتوافق مع معيار cUL)

أقصى حمل مقاومة: 2 أمبير أو أقل / يجب أن يكون تيار الحمل الكلي لكل مشترك لكل خرج كما يلي. نقطة خرج واحدة / مشترك واحد: 2 أمبير أو أقل 4 نقاط خرج / مشترك واحد: 8 أمبير أو أقل 8 نقاط خرج / مشترك واحد: 8 أمبير أو أقل

حمل حثي: 80 فولت أمبير

الحد الأدنى للحمل: تيار مستمر 5 فولت 2 مللي أمبير (قيمة مرجعية)

تيار التسرب في الدائرة المفتوحة: -

جهد التشغيل: -

وقت الاستجابة إيقاف ← تشغيل: حوالي 10 مللي ثانية

تشغيل ← إيقاف: حوالي 10 مللي ثانية

عزل الدائرة: عزل ميكانيكي

إشارة عملية الإخراج: عندما يتم تنشيط ملف التتابع، يضيء مؤشر LED على اللوحة

وظيفة عداد عالي السرعة مدمجة:

إدخال 1 عداد 1 طور: [C235 إلى C240] حتى 6 نقاط: حتى 100 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 40 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ: 40 - (عدد استخدام التعليمات) [C244 (OP)، C245 (OP)] الحد الأقصى 2 نقطة: 10 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 10 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ: 40 - (عدد استخدام التعليمات) [C241 ~ C245] حتى 3 نقاط: حتى 40 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 40 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ >: 40 - (عدد مرات استخدام التعليمات) مقارنة عالية السرعة عند استخدام SET / RESET، 80 كيلو هرتز هو الحد الأقصى لمجموع الترددات التي يعالجها المتسلسل (يتم دمج عداد رباعي 2 طور مع 4 أضعاف تردد الإدخال). مقارنة نطاق عالية السرعة عند استخدام HSZ، يكون التردد الذي تم الحصول عليه بواسطة "عدد مرات استخدام 80 كيلو هرتز - 1.5 X تعليمات HSZ" هو الحد الأقصى كمجموع الترددات التي يعالجها المتسلسل (عداد رباعي 2 طور هو 4 أضعاف تردد الإدخال).

إدخال عداد 1 طور 2: [C246, C248 (OP)] حتى نقطتين: حتى 100 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 40 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ: 40 - (عدد استخدام التعليمات) [C247 ~ C250] حتى نقطتين: حتى 40 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET: 40 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ: 40 - (عدد استخدام التعليمات) مقارنة عالية السرعة إجمالي التردد الذي يعالجه المتسلسل عند استخدام SET / RESET (يضيف عداد مضاعف 4 طور 2 4 أضعاف تردد الإدخال) هو الحد الأقصى عند 80 كيلو هرتز. مقارنة نطاق عالية السرعة عند استخدام HSZ، يكون التردد الذي تم الحصول عليه بواسطة "عدد مرات استخدام 80 كيلو هرتز - 1.5 X تعليمات HSZ" هو الحد الأقصى كمجموع الترددات التي يعالجها المتسلسل (عداد رباعي 2 طور هو 4 أضعاف تردد الإدخال).

إدخال عداد 2 طور 2: [C251, C253] حتى نقطتين: حتى 50 كيلو هرتز (1 ضرب، 4 ضرب) مقارنة عالية السرعة عند استخدام SET / RESET (1 ضرب): 40 كيلو هرتز مقارنة عالية السرعة عند استخدام SET / RESET (4 ضرب): 10 كيلو هرتز مقارنة نطاق عالية السرعة عند استخدام HSZ (1x): 40- (عدد مرات استخدام التعليمات) مقارنة عرض النطاق الترددي السريع استخدام HSZ (رباعي): (40- عدد استخدام التعليمات) ÷ 4 [C252, C253 (OP), C254, C255] حتى نقطتين: أعلى 40 كيلو هرتز مقارنة سريعة تم استخدام SET / RESET (1x): 40 كيلو هرتز مقارنة عالية السرعة تم استخدام SET / RESET (مضروبًا في 4): 10 كيلو هرتز مقارنة عرض النطاق الترددي عالية السرعة استخدام HSZ (1x): 40- (عدد مرات استخدام التعليمات) مقارنة عرض النطاق الترددي السريع استخدام HSZ (4 ضرب): (40 - عدد استخدام التعليمات) ÷ 4 مقارنة عالية السرعة عند استخدام SET / RESET، 80 كيلو هرتز هو الحد الأقصى لمجموع الترددات التي يعالجها المتسلسل (عداد رباعي 2 طور هو 4 أضعاف تردد الإدخال). مقارنة نطاق عالية السرعة عند استخدام HSZ، يكون التردد الذي تم الحصول عليه بواسطة "عدد مرات استخدام 80 كيلو هرتز - 1.5 X تعليمات HSZ" هو الحد الأقصى كمجموع الترددات التي يعالجها المتسلسل (عداد رباعي 2 طور هو 4 أضعاف تردد الإدخال).

درجة الحرارة المحيطة: 0 إلى 55 درجة مئوية. ... التشغيل، -25 إلى 75 درجة مئوية. ..... الحفظ

الرطوبة النسبية: 5 إلى 95% رطوبة نسبية (غير مكثفة).... قيد التشغيل

مضاد للاهتزاز عند تركيب سكة DIN التردد: 10 إلى 57 هرتز: سعة واحدة: 0.035 مم X، Y، Z 10 مرات في كل اتجاه (80 دقيقة إجمالاً) تستند المعايير إلى IEC 61131-2

التردد: 57 إلى 150 هرتز: التسارع: 4.9 م/ث2 عشر مرات في كل من اتجاهات X، Y، Z (80 دقيقة إجمالاً) يستند المعيار إلى IEC 61131-2

التركيب المباشر التردد: 10 إلى 57 هرتز: سعة واحدة: 0.075 مم X، Y، Z 10 مرات في كل اتجاه (80 دقيقة إجمالاً) تستند المعايير إلى IEC 61131-2

التردد: 57 إلى 150 هرتز: التسارع: 9.8 م/ث2 X، Y، Z 10 مرات في كل اتجاه (80 دقيقة إجمالاً) تستند المعايير إلى IEC 61131-2

مقاومة الصدمات: 147 م/ث2، وقت العمل 11 مللي ثانية، معيار الحكم ثلاث مرات في اتجاهات X، Y، Z بواسطة نبضة نصف موجة جيبية وفقًا لـ IEC 61131-2

حصانة الضوضاء: جهد ضوضاء 1000 فولت ذروة إلى ذروة، عرض ضوضاء 1 ميكروثانية، ارتفاع 1 نانوثانية، مع ضوضاء سي

مقاومة بفترة تتراوح من 30 إلى 100 هرتز

جهد التحمل: عند إجراء اختبار جهد التحمل، اجعل الجهد بين كل طرف وطرف الأرض للوحدة الأساسية على النحو التالي. بين طرف مصدر الطاقة (مصدر طاقة تيار متردد) وطرف الأرض: تيار متردد 1.5 كيلو فولت لمدة دقيقة واحدة تيار مستمر 24 فولت مصدر طاقة خدمة وبين طرف الإدخال (24 فولت تيار مستمر) وطرف الأرض: 500 فولت تيار متردد لمدة دقيقة واحدة بين طرف الإخراج (تتابع) وطرف الأرض: تيار متردد 1.5 كيلو فولت لمدة دقيقة واحدة

مقاومة العزل: عند إجراء اختبار مقاومة العزل، قم بتطبيق الجهد التالي بين كل طرف وطرف الأرض للوحدة الأساسية. بين طرف مصدر الطاقة (مصدر طاقة تيار متردد) وطرف الأرض: 500 فولت تيار مستمر مقياس مقاومة العزل 5 ميغا أوم أو أكثر تيار مستمر 24 فولت مصدر طاقة خدمة وبين طرف الإدخال (24 فولت تيار مستمر) وطرف الأرض: 500 فولت تيار مستمر 500 ميغا أوم أو أكثر مع مقياس مقاومة العزل طرف الإخراج (تتابع) بين: 500 ملي فولت تيار مستمر مقياس مقاومة العزل 5 ميغا أوم أو أكثر

الأرض: تأريض الفئة D (مقاومة التأريض: 100 أوم أو أقل) يجب أن يكون التأريض تأريضًا مخصصًا أو تأريضًا مشتركًا.

جو الاستخدام: لا توجد خاصية تآكل، غاز قابل للاشتعال، غبار موصل (غبار) غير خطير

ارتفاع الاستخدام: لا يمكن استخدامه في بيئة مضغوطة إلى 2000 متر أو أقل تحت الضغط الجوي. قد يتعطل.

وزن الشحن: 2 كجم
