الشركة المصنعة: Mitsubishi Electric
رقم المنتج: FX5-8AD
Country of origin:الولايات المتحدة
نوع المنتج: وحدات التحكم المنطقية القابلة للبرمجة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 300ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

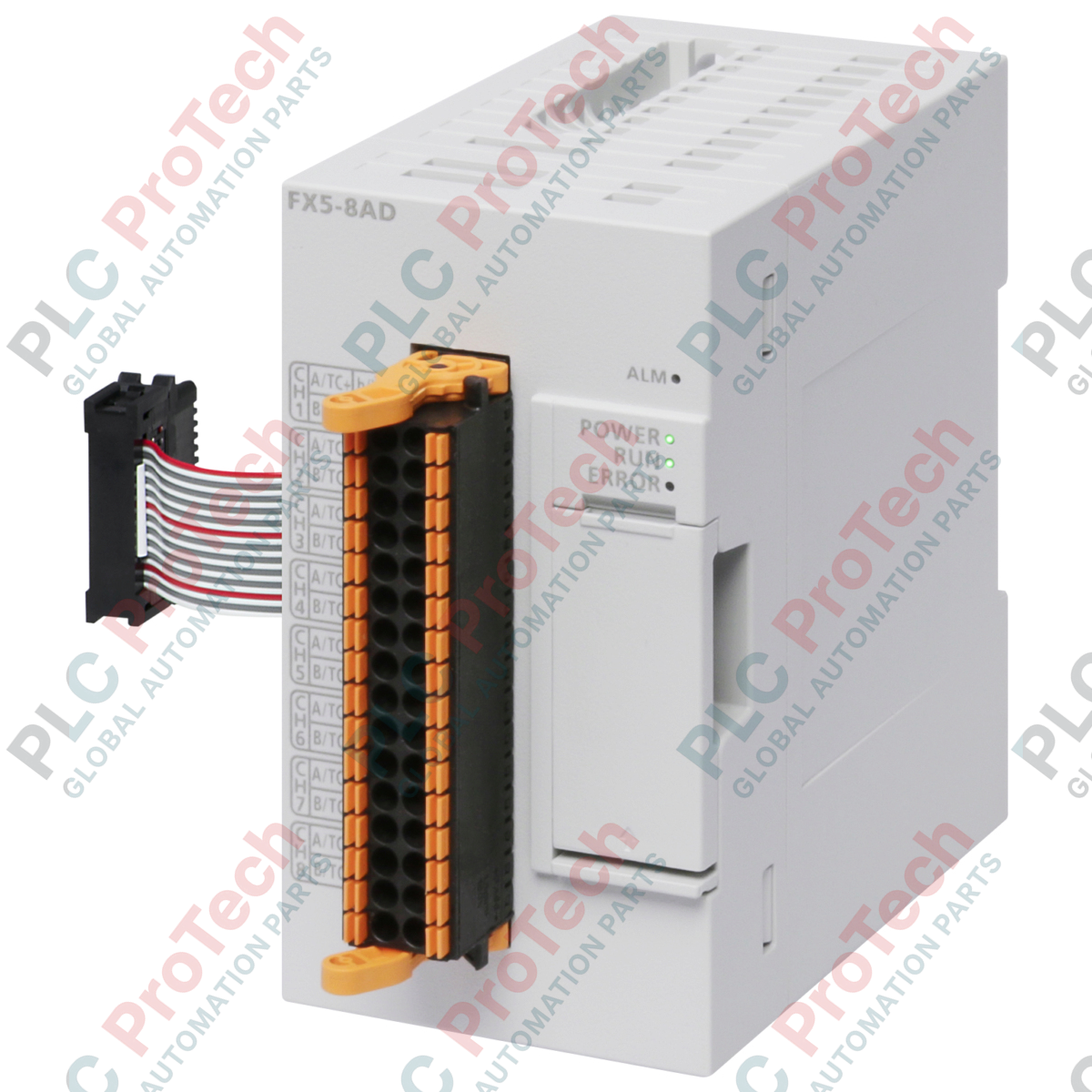

صُممت وحدة Mitsubishi Electric FX5-8AD لتوسيع إمكانات اكتساب البيانات التناظرية في أنظمة PLC من طرازي FX5U وFX5UC، وتعمل كوحدة مدمجة متعددة المداخل التناظرية عالية الكثافة. تتيح هذه الوحدة التوصيل المباشر لما يصل إلى 8 قنوات من إشارات الجهد أو التيار التناظرية بفتحة توسعة واحدة، مما يحسّن استغلال مساحة الخزانة ويقلل تكلفة النظام. وبفضل عملها ضمن منصة MELSEC iQ-F عالية الأداء، توفر رقمنة دقيقة لمتغيرات العمليات في التطبيقات الصناعية التي تتطلب استقبال بيانات موثوقاً للغاية.
| المعلمة | القيمة / التصنيف |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | FX5-8AD |
| نوع الوحدة | وحدة توسعة متعددة المدخلات التناظرية |
| عدد المدخلات التناظرية | 8 قنوات |
| نطاق جهد الإدخال | -10 إلى +10 فولت تيار مستمر (مقاومة الإدخال: 1 ميجا أوم) |
| نطاق تيار الإدخال | -20 إلى +20 مللي أمبير تيار مستمر (مقاومة الإدخال: 250 أوم) |
| الحد الأقصى المطلق للإدخال | الجهد: +/-15 فولت، التيار: +/-30 مللي أمبير |
| نقاط الإدخال/الإخراج المشغولة | 8 نقاط |
| طريقة العزل | من الطرف إلى وحدة PLC: مقارن ضوئي | من قناة إلى قناة: غير معزول |
| الوزن الصافي | 0.3 كجم |
| وزن الشحن (محسوب) | 1.5 كجم |
تتطلب الوحدة وحدة معالجة مركزية من سلسلة iQ-F. تأكد من تحديث البرنامج الثابت لوحدة المعالجة المركزية FX5U أو FX5UC إلى الإصدار 1.050 أو أحدث، وأن يكون برنامج البرمجة GX Works3 بالإصدار 1.040 أو أحدث، لضمان التعرف الصحيح على ملف تعريف المعلمات وأدوات تصحيح الأخطاء. تعمل هذه الوحدة كبديل أعلى كثافة للوحدة FX5-4AD ذات القنوات الأربع عندما تكون مساحة الخزانة محدودة.
نظرًا إلى أن هذه الوحدة تستخدم تصميمًا غير معزول بين قنوات الإدخال الفردية، فقد تحدث حلقات تأريض إذا كانت مصادر الإشارة عند جهود تأريض كهربائية مختلفة. عند مراقبة أجهزة ذات نقاط تأريض متباينة، استخدم عوازل إشارات خارجية فردية بنسبة 1:1 لهذه القنوات لمنع اضطرابات انحراف القياس أو تلف الوحدة.
للحد من التداخل الكهرومغناطيسي، استخدم دائمًا كابلات زوجية ملتفة ومحمية (STP) لتمديدات الإشارات التناظرية. صِل الغلاف عند طرف واحد فقط، عادةً بالقرب من قضيب تأريض PLC، لمنع التيارات الدائرية. يجب تعطيل قنوات الإدخال غير المستخدمة في معلمات تكوين الأجهزة في GX Works3 لتجنب الإشارات الوهمية التي تؤدي إلى تشغيل تشخيصات إنذارات العملية بشكل خاطئ.
تحذير بالغ الأهمية:
احرص دائمًا على فصل مصدر الطاقة وتأمينه ضد إعادة التشغيل، وإلغاء تنشيط طاقة حامل PLC بالكامل ومصادر طاقة أجهزة القياس الميدانية المرتبطة بالعملية قبل تركيب الوحدة أو تثبيتها أو توصيل أسلاكها. قد يؤدي عدم عزل أنظمة الطاقة بالكامل إلى تغذية عكسية للنظام أو أعطال في الأجهزة أو أضرار جسيمة بدوائر الإدخال التناظرية.
ثبّت الوحدة مباشرةً على سكة DIN القياسية مقاس 35 مم، أو ثبّتها بلوحة التثبيت الخلفية باستخدام نقاط التثبيت المدمجة المجاورة لوحدة المعالجة المركزية الرئيسية.
وصّل كابل التمديد المدمج بالوحدة المجاورة أو بمنفذ وحدة المعالجة المركزية، مع التأكد من تثبيت الموصل وإحكام قفله.
وصّل أجهزة الإرسال التناظرية الميدانية باستخدام أطراف التوصيل ذات المشبك الزنبركي، مع الالتزام برموز القطبية المحددة لدوائر الجهد (V) أو التيار (I).
شغّل طاقة النظام، ونزّل ملف تعريف تكوين الأجهزة عبر GX Works3، ونفّذ عمليات المعايرة الأولية لانحراف المستشعر.
