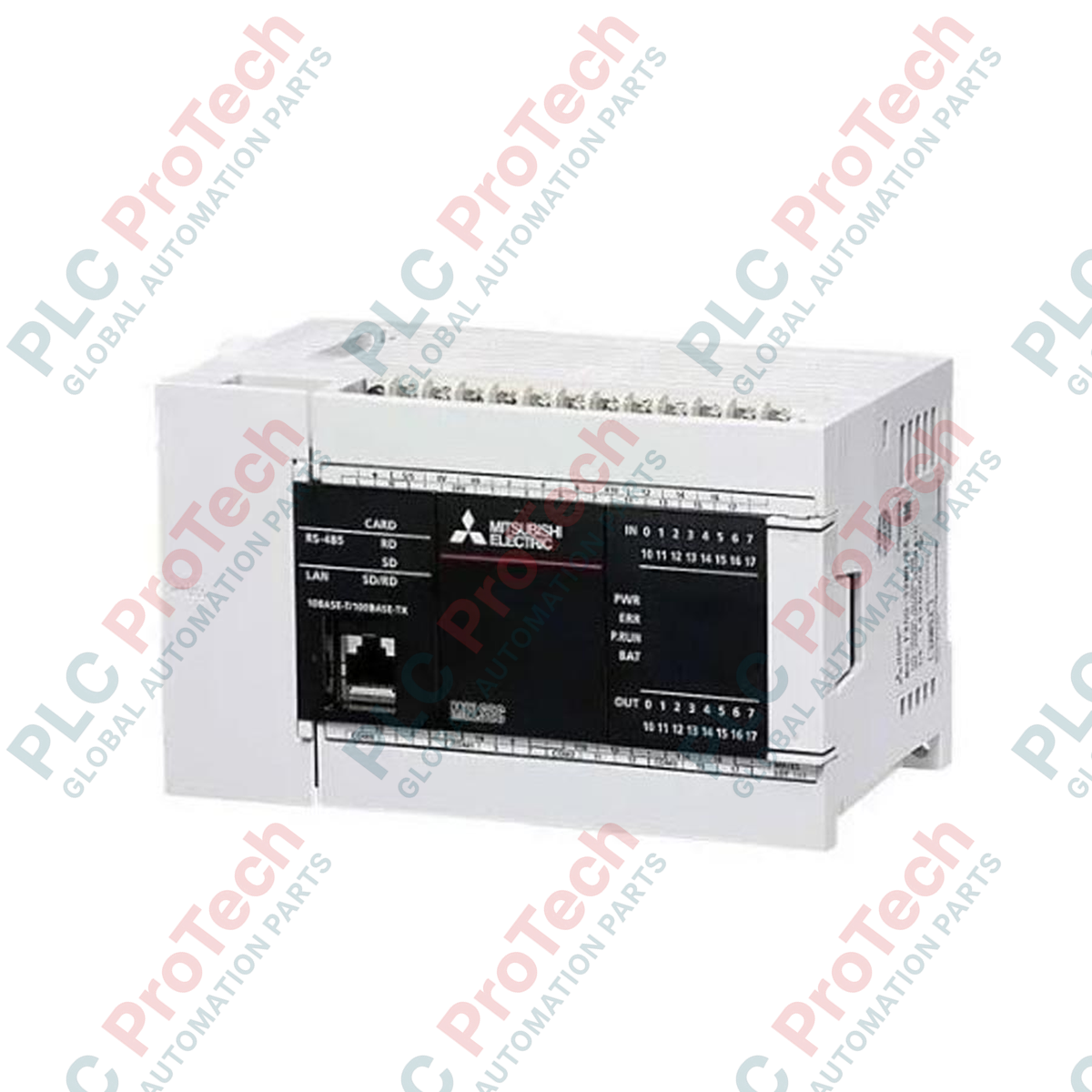

من خلال دمج التحكم التسلسلي والتناظري المتقدم في هيكل مدمج، تعمل وحدة Mitsubishi Electric FX5U-32MT/DS-TS كعقدة المعالجة الأساسية لمنصة وحدات التحكم MELSEC iQ-F. تتميز وحدة CPU هذه بـ32 قناة إدخال/إخراج مدمجة (16 مدخلًا و16 مخرجًا) مزودة بـكتل أطراف توصيل بنوابض شد (TS)، ما يوفر سرعة استثنائية في توصيل الأسلاك وموثوقية ميدانية عالية في البيئات الصناعية كثيرة الاهتزاز. وتعمل الوحدة بمصدر طاقة 24 فولت تيار مستمر، كما تدمج مداخل تناظرية مزدوجة، ومخرجًا تناظريًا واحدًا، وعدادات عالية السرعة، وواجهات لتحديد المواقع متعددة المحاور، من دون الحاجة إلى بطاقات توسعة إضافية. وبفضل سرعات التنفيذ، إلى جانب منفذي إيثرنت وRS-485 المدمجين، تناسب هذه الوحدة بدرجة كبيرة بنيات التصنيع الحديثة المتصلة بالشبكات.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Mitsubishi Electric |
| رقم الطراز | FX5U-32MT/DS-TS |
| سلسلة وحدات التحكم | MELSEC iQ-F |
| جهد مصدر الطاقة | 24 فولت تيار مستمر (+20%، -15%) |
| المداخل المدمجة | 16 نقطة (24 فولت تيار مستمر، غارقة/مصدرية، 5.3 مللي أمبير) |
| المخارج المدمجة | 16 نقطة (ترانزستور، من النوع الغارق) |
| نوع الأطراف | أطراف توصيل بنوابض شد (مشبك نابضي) |
| المداخل التناظرية | قناتان (من 0 إلى 10 فولت تيار مستمر، تحويل بدقة 12 بت) |
| المخارج التناظرية | قناة واحدة (من 0 إلى 10 فولت تيار مستمر، تحويل بدقة 12 بت) |
| سعة الذاكرة | ذاكرة برنامج بسعة 64 ألف خطوة، وذاكرة بيانات بسعة 512 ألف كلمة |
| منافذ الاتصال المدمجة | إيثرنت (100Base-TX)، RS-485 (طرف توصيل) |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| وزن الشحن (محسوب) | 0.85 كجم |
| أبعاد العبوة (محسوبة) | 150 × 120 × 110 مم |
| مجموعة الأطراف | التعيين والوظيفة |
|---|---|
| مصدر الطاقة | 24 فولت تيار مستمر (+)، 24 فولت تيار مستمر (-)، التأريض الوظيفي (FG) |
| المداخل الرقمية (X0 - X17) | مداخل معزولة بمقرن ضوئي بجهد 24 فولت تيار مستمر، قابلة للتهيئة كمداخل غارقة أو مصدرية عبر الطرف المشترك |
| المخرجات الرقمية (Y0 - Y17) | مخرجات ترانزستورية من نوع المصبّ (طرف مشترك متصل بـ 0V) |
| المداخل التناظرية (V1+، V2+، V-) | قناتان من مداخل الجهد (من 0 إلى 10V DC) تشتركان في قناة عودة مشتركة |
| المخرج التناظري (Vout، Iout) | قناة واحدة من مخرج تناظري تدعم نمط الجهد (من 0 إلى 10V DC) |
يمكن للطراز FX5U-32MT/DS-TS أن يحل مباشرة محل الطرازات القياسية FX5U-32MT/DS من حيث منطق المعالجة والبرنامج الثابت والتنفيذ الوظيفي. ومع ذلك، تشير اللاحقة "-TS" إلى أطراف توصيل زنبركية شدّية بدلًا من تصميم الأطراف اللولبية في الطرازات القياسية. ويتطلب هذا الاختلاف المادي تجهيزًا متوافقًا لنهايات الأسلاك (باستخدام أسلاك ذات قلب صلب أو أطراف كبس مناسبة التصنيف، من دون استخدام أدوات كبس عند الإدخال). تتوافق ملفات البرامج المكتوبة في GX Works3 توافقًا كاملًا بين نسختَي أطراف التوصيل الماديتين.
نظرًا لأن وحدة CPU هذه تستخدم تكوين مخرجات ترانزستور DC من نوع المصبّ، يجب التأكد من تركيب جميع الأحمال الخارجية الحثّية (مثل مرحلات DC وصمامات الملف اللولبي) بشكل صحيح مع ثنائيات تدوير حر واقية لمنع تلف المخرجات بسبب الارتداد المفاجئ للجهد. ولإدارة الحرارة داخل خزائن التحكم المغلقة، يجب الحفاظ على مسافة لا تقل عن 50 مم أعلى الوحدة وأسفلها لضمان الحمل الحراري الطبيعي. تجنّب تمرير كابلات التيار المتردد عالي الجهد بمحاذاة خطوط أطراف التيار المستمر منخفض الجهد داخل مجرى التمديدات نفسه لمنع تشوّه الإشارة.
عند استخدام المداخل والمخارج التناظرية المدمجة، احرص على استخدام كابلات زوجية ملتفة مزدوجة التدريع، وعلى تأريض التدريع عند نقطة تأريض واحدة ونظيفة فقط. تقبل أطراف التوصيل ذات المشابك الزنبركية المدمجة مقطعًا عرضيًا للسلك من 0.2 إلى 1.5 مم² (AWG 24 إلى 16). لا تُلْوِ أطراف الأسلاك المجدولة قبل إدخالها، ما لم تكن مزوّدة بطرف كبس مناسب غير معزول أو معزول. يلزم استخدام مفكّ براغٍ مسطّح قياسي بعرض شفرة يتراوح بين 2.0 و2.5 مم لفتح آلية التثبيت الزنبركية من أجل استخراج السلك.
تحذير بالغ الأهمية
اعزل جميع مصادر الطاقة الكهربائية قبل تركيب الوحدة أو فكّها أو صيانتها. قد يؤدي عدم فصل الطاقة بالكامل عن لوحة التغذية الداخلة إلى صدمة كهربائية خطيرة أو تلف الأجهزة أو حالات تبديل غير مستقرة للمخرجات.
ثبّت وحدة CPU بإحكام على سكة DIN قياسية مقاس 35 مم، أو ركّبها مباشرة على اللوحة الخلفية باستخدام فتحات براغي التثبيت المدمجة.
تحقّق من فصل التغذية الداخلة بجهد 24V DC، ثم وصّل كابلات مصدر الطاقة (+ و-) بأطراف الطاقة المخصّصة.
باستخدام مفكّ براغٍ مسطّح مناسب، حرّك آليات المشابك الزنبركية برفق لإدخال خطوط التحكم والإدخال/الإخراج والإشارات التناظرية.
تحقّق من سلامة طرف التأريض بالتأكد من توصيل التأريض الوظيفي (FG) بقضيب تأريض لوحة التأريض في الخزانة المركزية.
