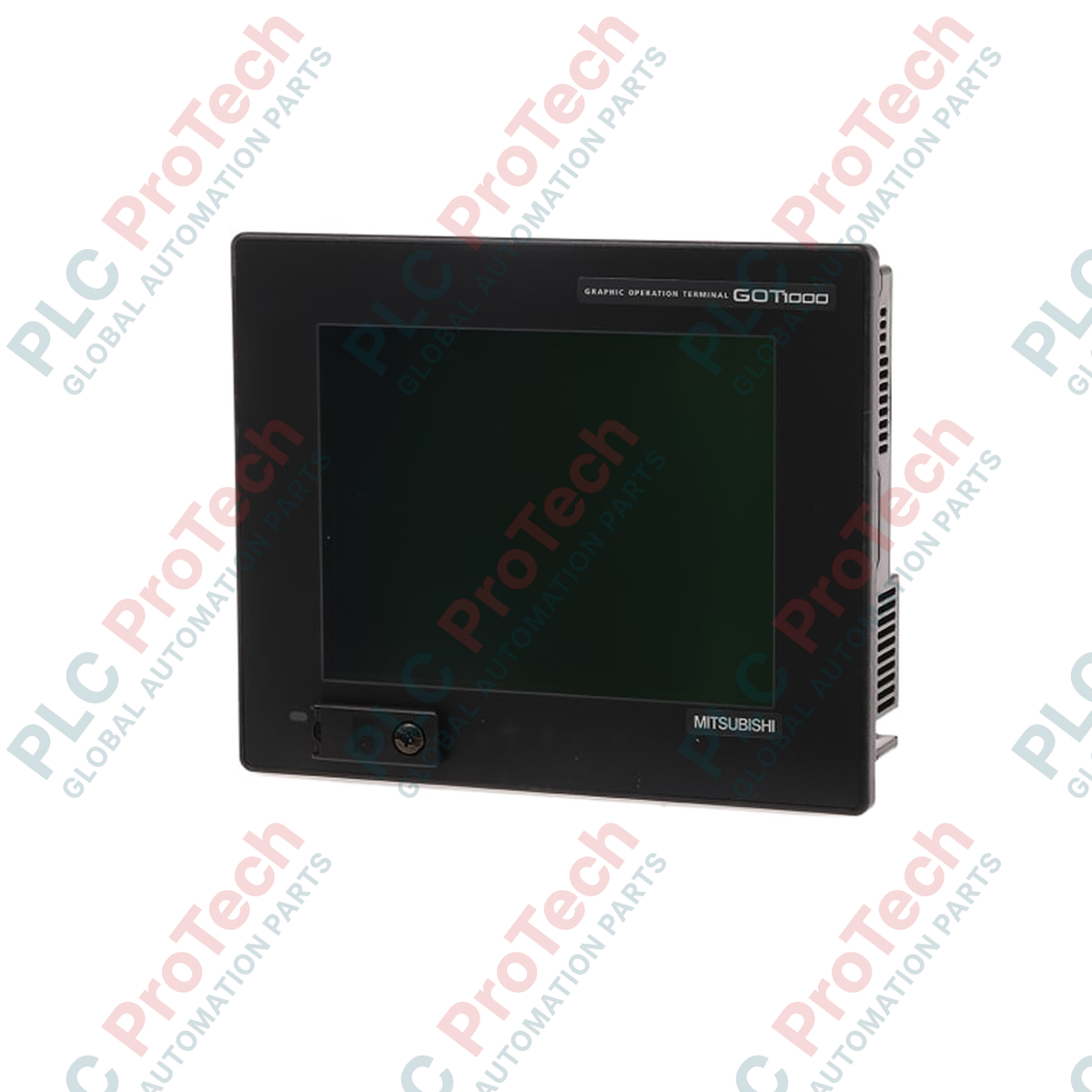

طرفية تشغيل HMI من سلسلة GOT1000 من Mitsubishi Electric، طراز GT1265-VNBA

SKU GT1265-VNBA

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT1265-VNBA
Country of origin:الولايات المتحدة
نوع المنتج: لوحات HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

صُمّمت شاشة Mitsubishi Electric GT1265-VNBA لتعمل كواجهة متينة بين الإنسان والآلة ضمن شبكات التحكم الصناعية، إذ توفر عرضًا عالي الدقة وتحكمًا للمشغّل في الآلات المؤتمتة. تتميز هذه الوحدة الطرفية من سلسلة GOT1000 بشاشة LCD ملونة TFT مقاس 8.4 بوصة بدقة 640 × 480 بكسل، ما يوفر تمثيلًا رسوميًا واضحًا لحالات الآلة والتنبيهات وبيانات العمليات في الوقت الفعلي.

الميزات الرئيسية

شاشة ملونة TFT مقاس 8.4 بوصة تدعم ما يصل إلى 256 لونًا لعرض تشخيصي واضح.
لوحة لمس مقاومية تناظرية تتيح تخطيطات مرنة وعالية الكثافة للمفاتيح.
إضاءة خلفية بأنبوب فلوري ذي مهبط بارد (CCFL) قابل للاستبدال لإطالة عمر الخدمة.
واجهات اتصال مدمجة لتحقيق تكامل سلس مع وحدات PLC والأجهزة الطرفية.
تصميم مدمج بعمق لا يتجاوز 58 مم، وهو مثالي لخزائن التحكم الضحلة.

التطبيقات الصناعية

خطوط تجميع السيارات وخلايا العمل الروبوتية.
آلات التغليف وأنظمة مناولة المواد المؤتمتة.
منشآت معالجة المياه ومحطات التحكم في المضخات.
لوحات التحكم في معالجة الأغذية والمشروبات.

المواصفات الفنية

المعامل	المواصفة
نوع العرض	شاشة LCD ملونة TFT
حجم الشاشة	8.4 بوصة
الدقة	640 × 480 نقطة
ألوان العرض	256 لونًا
منطقة العرض الفعّالة	170.9 (W) × 128.2 (H) مم
نوع لوحة اللمس	مقاومي تناظري (بحد أدنى 2 × 2 نقطة لكل مفتاح)
الإضاءة الخلفية	CCFL قابل للاستبدال (أنبوب واحد)
جهد الدخل	100 إلى 240 فولت تيار متردد (+10%، -15%)
استهلاك الطاقة	41 فولت-أمبير أو أقل
الأبعاد الخارجية	241 (W) × 190 (H) × 58 (D) مم
أبعاد فتحة اللوحة	227 (W) × 176 (H) مم
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
درجة حرارة التخزين	-20 إلى 60 درجة مئوية
درجة الحماية	IP67f (اللوحة الأمامية عند التركيب)
الوزن الصافي	1.7 كجم
وزن الشحن	8.0 كجم (بما في ذلك التغليف الواقي)
الشركة المصنّعة	Mitsubishi Electric
بلد المنشأ	اليابان

التوصيلات والواجهات

منفذ الواجهة	الوظيفة / التخصيص
RS-232	التوصيل بوحدة PLC أو حاسوب شخصي أو طابعة تسلسلية (موصل D-sub ذكر ذو 9 أطراف)
RS-422/485	التوصيل بوحدة PLC أو وحدة تحكم (موصل D-sub أنثى ذو 9 أطراف)
جهاز USB	منفذ Mini-B لنقل بيانات الشاشة وتثبيت نظام التشغيل
مضيف USB	منفذ Type-A لأجهزة تخزين ذاكرة USB
مدخل الطاقة	أطراف البراغي L وN والتأريض (تيار متردد 100-240 فولت)

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يُعد GT1265-VNBA مكوّنًا أساسيًا في منصة GOT1000 القديمة. عند الانتقال من وحدات سلسلة GOT900 الأقدم، يمكن تحويل مشاريع الشاشات باستخدام برنامج Mitsubishi GT Works3. ولترقية الأنظمة الحديثة، تُعد سلسلة GT2508 البديل الوظيفي المباشر، إذ توفر سرعات معالجة محسّنة وشاشات متعددة اللمس سعوية.

مشكلات شائعة في التطبيقات وملاحظات هندسية

يبلغ العمر التشغيلي الاسمي للإضاءة الخلفية CCFL في هذه الوحدة نحو 50,000 ساعة قبل انخفاض السطوع إلى 50%. وفي البيئات ذات درجات الحرارة التي تتجاوز 40 درجة مئوية، يتسارع تدهور الإضاءة الخلفية. تأكد من أن الحاوية مزودة بتهوية كافية للحفاظ على درجة حرارة اللوحة الداخلية أقل من 50 درجة مئوية.

نصائح التشغيل الأولي والتوصيل

لمنع انقطاع الاتصالات والتداخل الناتج عن الضوضاء الكهربائية في خطوط الاتصال التسلسلي RS-422/485، استخدم دائمًا كابلات زوجية ملتوية ومُدرعة. وصّل التأريض الوظيفي (FG) للطرف بتأريض مخصص من الفئة D (بمقاومة 100 أوم أو أقل)، وتأكد من عزله ماديًا عن نقاط تأريض محركات التيار العالي.

إرشادات التركيب

تحذير بالغ الأهمية

قبل بدء التركيب أو التثبيت أو التوصيل، تأكد من فصل الطاقة تمامًا عن جميع مصادر الطاقة الخارجية التي تغذي HMI ووحدات PLC المتصلة. قد يؤدي عدم عزل الطاقة إلى صدمة كهربائية شديدة أو تلف الأجهزة أو بدء تشغيل النظام بشكل غير منتظم.

1

جهّز فتحة اللوحة بحيث تطابق الأبعاد الدقيقة 227 مم × 176 مم. تأكد من أن سطح التركيب مستوٍ وخالٍ من الزوائد.

2

تحقق من استقرار حشية العزل المانعة للماء بشكل صحيح داخل الأخدود الموجود في الجهة الخلفية من إطار HMI للحفاظ على تصنيف الحماية IP67f.

3

أدخل وحدة HMI عبر فتحة اللوحة من الجهة الأمامية.

4

ثبّت حوامل التركيب المرفقة في الفتحات الموجودة أعلى الوحدة وأسفلها. أحكم ربط براغي التركيب بعزم الربط المحدد (0.36 إلى 0.48 N-m) لضمان إحكام متجانس من دون تشويه الإطار.

5

وصّل أسلاك مصدر الطاقة بكتلة أطراف التوصيل، مع التأكد من توصيل طرف التأريض بالهيكل المعدني للوحة بشكل صحيح.

FAQ

ما البرنامج المطلوب لبرمجة GT1265-VNBA؟

تتم برمجة GT1265-VNBA باستخدام حزمة برامج GT Works3 من Mitsubishi Electric، التي تدعم تصميم الشاشات والتهيئة وتثبيت نظام التشغيل.

هل يمكن استبدال الإضاءة الخلفية لجهاز GT1265-VNBA في الموقع؟

نعم، أنبوب الفلورسنت ذي الكاثود البارد (CCFL) الخاص بالإضاءة الخلفية مكوّن قابل للاستبدال في الموقع. تأكد من فصل الطاقة تمامًا قبل فتح الغلاف الخلفي.

ما تصنيف الحماية القياسي للوحة HMI هذه؟

عند تركيبها بشكل صحيح داخل لوحة تحكم باستخدام الحشية وأقواس التثبيت المرفقة، تتوافق الواجهة الأمامية للوحة HMI مع معايير IP67f لمقاومة الغبار والماء.
