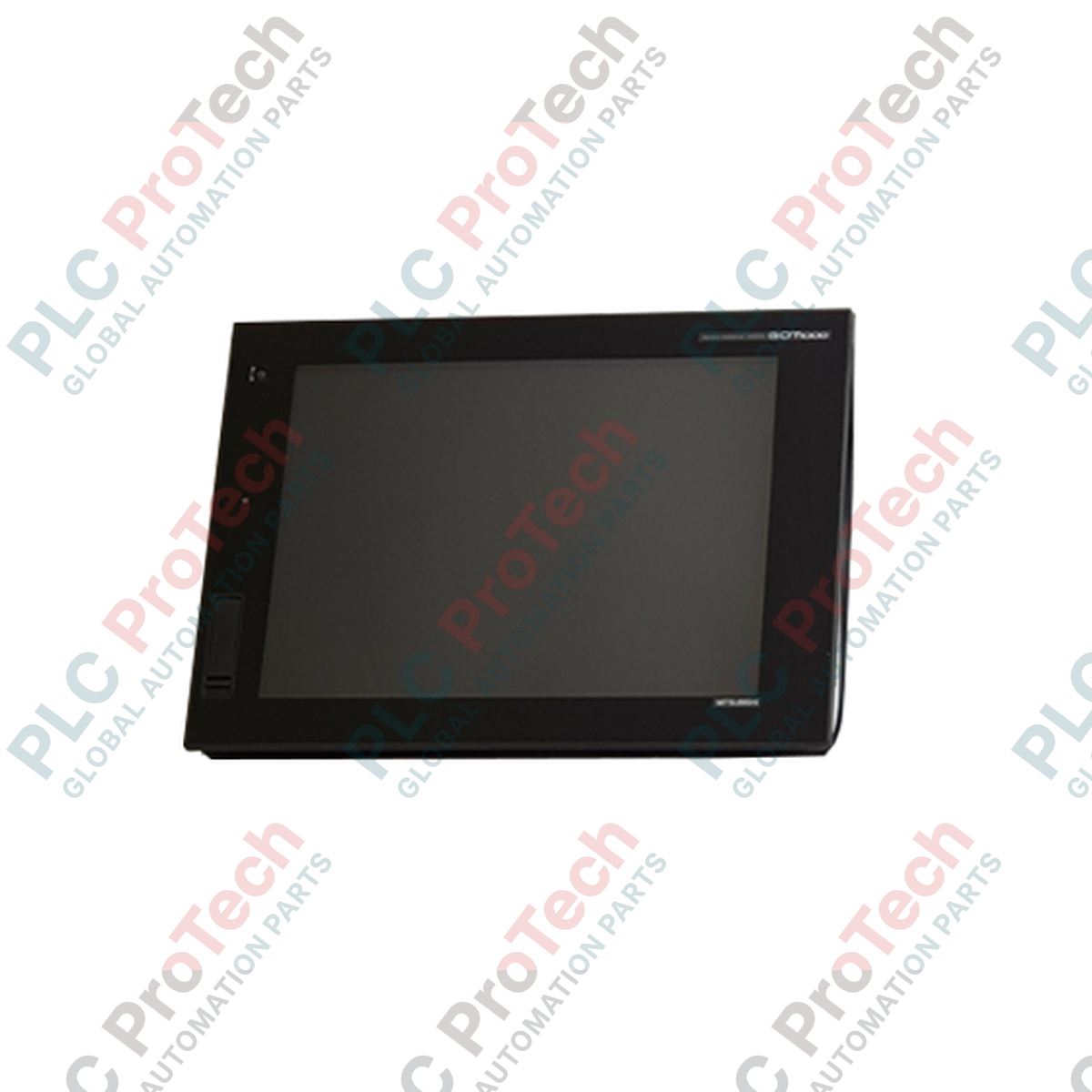

شاشة HMI تعمل باللمس GT1695M-XTBD من سلسلة GOT1000 من Mitsubishi Electric

SKU GT1695M-XTBD

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT1695M-XTBD
Country of origin:الولايات المتحدة
نوع المنتج: شاشات HMI تعمل باللمس
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 397 مم × 296 مم × 61 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

صُممت الوحدة الطرفية للمشغل GT1695M-XTBD لتنفيذ مهام التصور الصناعي الصعبة، وتوفر مراقبة وتحكمًا عاليَي الدقة ضمن سلسلة Mitsubishi Electric GOT1000. وتتميز هذه الواجهة عالية الأداء بين الإنسان والآلة (HMI) بشاشة TFT ملونة واسعة مقاس 15 بوصة، ما يتيح للمشغلين الاطلاع على بيانات التشخيص والتحكم الفورية بوضوح مباشرةً في أرضية المصنع.

الميزات الرئيسية

شاشة TFT عالية الدقة مقاس 15 بوصة بدقة XGA (1024 × 768) و65,536 لونًا.
لوحة لمس مقاومية تماثلية تتيح تخطيطًا مرنًا للشاشة وإدخالًا دقيقًا من المشغل.
إمكانات اتصال متعددة القنوات، بما في ذلك واجهات إيثرنت وRS-232 وRS-422/485 مدمجة.
ذاكرة فلاش داخلية بسعة 15 ميجابايت لتخزين شاشات المشاريع المعقدة وملفات نظام التشغيل وسجلات البيانات.
حماية قوية للوحة الأمامية بتصنيف IP67F لمقاومة الغبار والزيت ورذاذ الماء.
منافذ مضيف وجهاز USB مدمجة لنقل المشاريع بسهولة وتوصيل الأجهزة الطرفية.

التطبيقات

خطوط تجميع السيارات ومراقبة الخلايا الروبوتية.
تكامل نظام SCADA لمحطات معالجة المياه ومياه الصرف.
آلات التغليف المعقدة وأنظمة مناولة المواد.
تصور عمليات المعالجة الكيميائية والتحكم في الدُفعات.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنعة	Mitsubishi Electric
رقم الطراز	GT1695M-XTBD
نوع الشاشة	شاشة LCD ملونة من نوع TFT
حجم الشاشة	15 بوصة
الدقة	1024 × 768 بكسل (XGA)
ألوان الشاشة	65,536 لونًا
جهد الإدخال	24 فولت تيار مستمر (+25%، -20%)
استهلاك الطاقة	19 واط أو أقل (عند إيقاف تشغيل الإضاءة الخلفية)
الذاكرة الداخلية	ذاكرة فلاش داخلية بسعة 15 ميجابايت
تصنيف الحماية الأمامية	IP67F (محكم ضد الغبار ومقاوم للماء والزيت)
تصنيف الحماية الخلفية	IP20
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
بلد المنشأ	اليابان
الأبعاد	397 مم × 296 مم × 61 مم
وزن الشحن (محسوب)	8.0 كجم

التوصيلات والواجهات

منفذ الواجهة	نوع الموصل ووظيفته
إيثرنت	RJ-45 (10BASE-T/100BASE-TX) للاتصال بوحدات PLC ومراقبة الشبكة
RS-232	D-Sub ذو 9 سنون (ذكر) لتوصيل الكمبيوتر أو قارئات الرموز الشريطية أو وحدات PLC القديمة
RS-422/485	D-Sub ذو 9 سنون (أنثى) لشبكات PLC متعددة النقاط وروابط وحدات التحكم
مضيف USB	USB-A (USB 2.0) لتخزين البيانات أو توصيل الماوس أو لوحة المفاتيح أو الطابعة
جهاز USB	USB Mini-B (USB 2.0) لتحميل المشاريع وتنزيلها بسرعة من الكمبيوتر وإليه
فتحة بطاقة الذاكرة	واجهة بطاقة CF للنسخ الاحتياطي الخارجي والتسجيل وتحديثات نظام التشغيل

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يمكن لجهاز GT1695M-XTBD أن يحل مباشرة محل الطرازات الأقدم من سلسلة GT15 ذات مقاس 15 بوصة (مثل سلسلة GT1595). يجب تحويل ملفات المشاريع باستخدام برنامج GT Designer3. أبعاد فتحة اللوحة متطابقة، ما يتيح استبدالًا ماديًا مباشرًا دون تعديل باب الحاوية.

أخطاء شائعة في التطبيقات وملاحظات هندسية

يمكن أن تؤدي درجات الحرارة المحيطة المرتفعة داخل حاويات التحكم المغلقة إلى تسريع تدهور الإضاءة الخلفية بشكل ملحوظ. احرص على توفير تهوية أو تبريد كافٍ للوحة للحفاظ على درجة حرارة التشغيل المحيطة لواجهة HMI أقل من 50 درجة مئوية. تجنب تركيب الوحدة تحت أشعة الشمس المباشرة، إذ يمكن أن يؤدي التعرض للأشعة فوق البنفسجية إلى إتلاف غشاء اللمس المقاومي بمرور الوقت.

نصائح التشغيل الأولي وتوصيل الأسلاك

عند استخدام الواجهة التسلسلية RS-422/485 لمسافات طويلة، تأكد من تمكين مقاومة الإنهاء المناسبة من خلال إعدادات نظام واجهة HMI. مرّر كابلات الاتصال (Ethernet والتسلسلية) دائمًا في مواسير منفصلة وبعيدًا عن كابلات قيادة المحركات عالية الجهد لمنع التداخل الكهرومغناطيسي (EMI) من تعطيل مدخلات شاشة اللمس أو وصلات الاتصال.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي افصل الطاقة عن جميع مصادر التغذية التي تزود لوحة التحكم قبل محاولة تركيب واجهة HMI أو توصيل أسلاكها أو إزالتها. تحقق من عزل مصدر طاقة 24V DC بالكامل. قد يؤدي عدم القيام بذلك إلى صدمة كهربائية شديدة أو تلف المعدات أو تعطل منفذ الاتصال.

1

جهّز فتحة اللوحة وفقًا للأبعاد الرسمية (383.5 مم × 282.5 مم). تأكد من أن سطح التثبيت مستوٍ وخالٍ من النتوءات لضمان إحكام عزل IP67F بشكل صحيح.

2

أدخل واجهة HMI في فتحة اللوحة من الجهة الأمامية، مع التأكد من وضع حشية العزل المائي بشكل صحيح في أخدودها.

3

ثبّت واجهة HMI باستخدام تركيبات التثبيت المرفقة. أحكم ربط البراغي بالتساوي بعزم الربط المحدد (من 0.36 N-m إلى 0.48 N-m) لمنع تشوه اللوحة.

4

صل طرف التأريض الوظيفي (FG) الموجود في الجزء الخلفي من الوحدة بتأريض مخصص من الفئة D (100 أوم أو أقل) باستخدام سلك بمقطع لا يقل عن 2 مم².

FAQ

ما البرنامج المطلوب لبرمجة GT1695M-XTBD؟

تُبرمج GT1695M-XTBD باستخدام برنامج GT Designer3 من Mitsubishi Electric، وهو جزء من حزمة MELSOFT IQ Works.

هل يمكنني نقل المشاريع إلى واجهة HMI هذه من دون اتصال بجهاز كمبيوتر؟

نعم، يمكن نقل المشاريع مباشرةً باستخدام بطاقة CF قياسية أو محرك أقراص USB محمول متصل بمنفذ مضيف USB.

ما متطلبات جهد الإدخال لهذا الطراز؟

تعمل GT1695M-XTBD بمصدر طاقة اسمي 24V DC، مع نطاق إدخال مقبول من 19.2V DC إلى 30V DC.

هل يمكن استبدال الإضاءة الخلفية في GT1695M-XTBD؟

نعم، يمكن استبدال الإضاءة الخلفية CCFL. ومع ذلك، يتطلب ذلك اتباع إجراءات محددة للتعامل الآمن ضد الكهرباء الساكنة، كما هو موضح في دليل الأجهزة.
