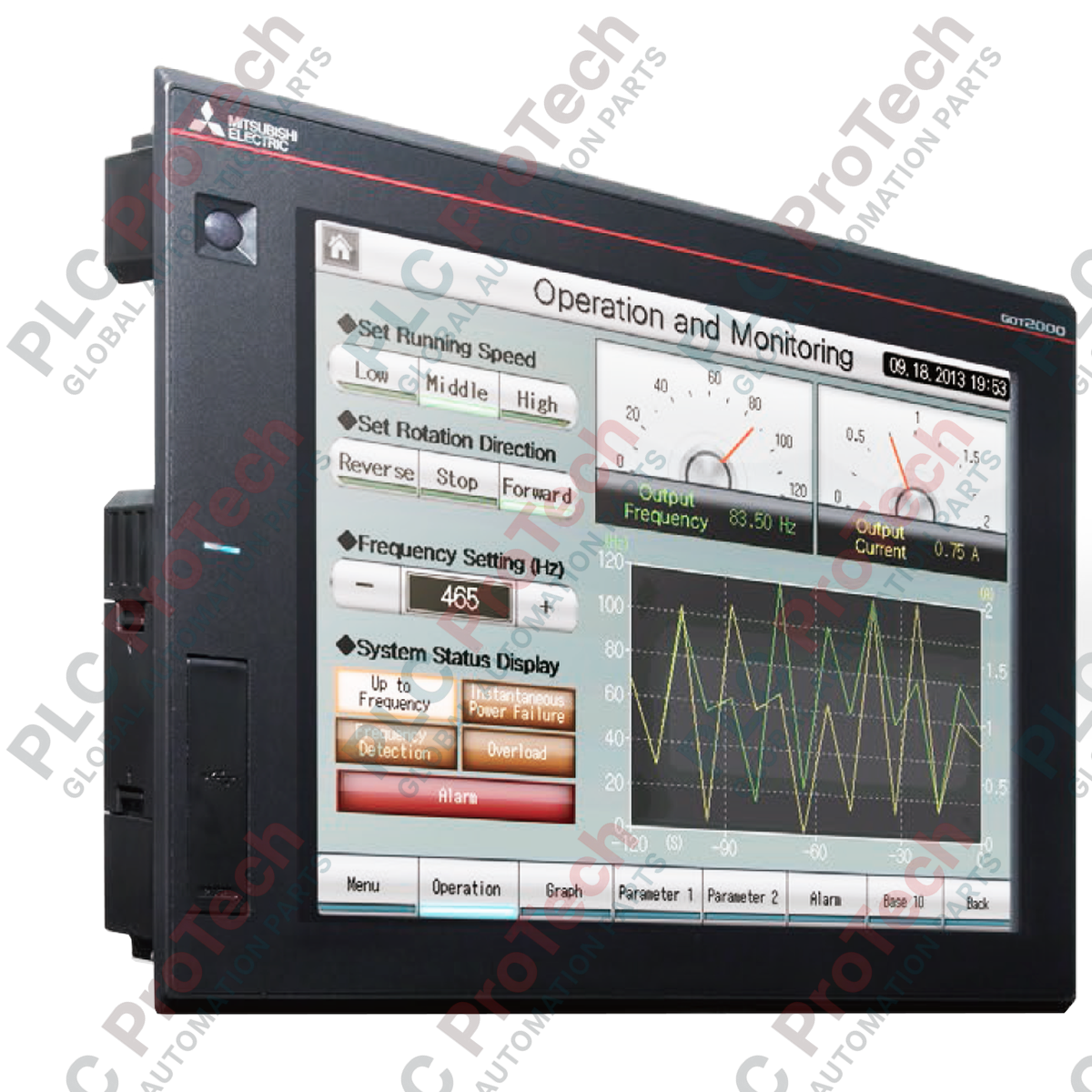

واجهة تشغيل HMI من سلسلة GOT2000 من Mitsubishi Electric GT2310-VTBA

SKU GT2310-VTBA

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2310-VTBA
Country of origin:الولايات المتحدة
نوع المنتج: لوحات تشغيل HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 303 مم × 218 مم × 56 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يوفّر Mitsubishi Electric GT2310-VTBA عرضًا مرئيًا متينًا بين الآلة والمشغّل عبر خطوط الإنتاج المؤتمتة، ويعمل كطرفية تشغيل رسومية عالية الدقة ضمن منصة GOT2000. توفّر شاشة TFT هذه، مقاس 10.4 بوصة، دقة VGA واضحة إلى جانب إمكانات اتصال تسلسلية وEthernet متعددة الاستخدامات، مما يضمن تبادلًا عالي السرعة للبيانات مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ومحركات السرعة المتغيرة، ووحدات التحكم في درجة الحرارة. وقد صُممت الوحدة للبيئات الصناعية القاسية، وهي مركّبة في هيكل متين مع تصنيف IP67f للوحة الأمامية، مما يجعلها شديدة المقاومة لتسرّب السوائل والتلوث بالجسيمات المحمولة جوًا.

الميزات الرئيسية

شاشة عالية الدقة: شاشة LCD ملونة TFT مقاس 10.4 بوصة بدقة VGA تبلغ 640 × 480، وتدعم ما يصل إلى 65,536 لونًا لعرض شاشات التشخيص والرسوم البيانية للاتجاهات بتفاصيل دقيقة.
تشغيل متعدد اللمس: شاشة لمس مقاومية تناظرية تتيح تفاعلات سهلة الاستخدام والتنقل في النظام وإدخال نقاط الضبط بدقة.
مجموعة اتصالات واسعة: واجهات مدمجة تشمل Ethernet ‏10/100 Base-TX ومنافذ تسلسلية RS-232 وRS-422/485 للاتصال المتزامن بشبكات أتمتة متنوعة.
سعة تخزين قابلة للتوسعة: فتحة مخصصة لبطاقة ذاكرة SD ومنفذ مضيف USB ‏(النوع A) لتسجيل البيانات ونسخ المشاريع احتياطيًا وتحديثات البرامج الثابتة بسهولة.
مصدر طاقة شامل: مزود طاقة تيار متردد مدمج واسع النطاق يقبل جهودًا من 100 إلى 240 فولت تيار متردد دون محولات خافضة خارجية.

التطبيقات

خطوط تجميع السيارات ومراقبة خلايا العمل الروبوتية.
وحدات تحكم محطات معالجة المياه ومياه الصرف الصحي.
خطوط تعبئة ومعالجة الأغذية والمشروبات التي تتطلب غسلًا منتظمًا.
تكامل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وأتمتة المباني، والتحكم البيئي.

المواصفات الفنية

المعلمة	قيم المواصفات
الشركة المصنّعة	Mitsubishi Electric
رقم الطراز	GT2310-VTBA
السلسلة	GOT2000 ‏(GT23)
حجم الشاشة ونوعها	شاشة LCD ملونة TFT مقاس 10.4 بوصة
الدقة	VGA ‏(640 × 480 بكسل)
لوحة ألوان الشاشة	65,536 لونًا
الإضاءة الخلفية	LED أبيض (غير قابل للاستبدال)
جهد مصدر الإدخال	100 إلى 240 فولت تيار متردد (+10%، -15%)، ‏50/60 هرتز
استهلاك الطاقة	بحد أقصى 38 W (الإضاءة الخلفية متوقفة: 8 W أو أقل)
تصنيف الحماية	IP67f (اللوحة الأمامية عند التركيب) / IP20 (اللوحة الخلفية)
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية (التركيب الأفقي)
الأبعاد الفعلية (W × الارتفاع × العمق)	303 مم × 218 مم × 56 مم
أبعاد فتحة اللوحة	289 مم × 200 مم
بلد المنشأ	اليابان
وزن الشحن (محسوب)	2.50 كجم

الاتصالات والواجهات

منفذ الواجهة	نوع الموصل	وصف الوظيفة
Ethernet	RJ45 ‏(10BASE-T/100BASE-TX)	اتصال PLC، ونقل البرامج، واستضافة خادم ويب مدمج.
RS-232	D-Sub ‏9 سنون (ذكر)	اتصال من نقطة إلى نقطة بوحدة تحكم أو أجهزة قديمة.
RS-422/485	D-Sub ‏9 سنون (أنثى)	شبكات اتصالات تسلسلية متعددة النقاط.
مضيف USB	النوع A (عالي السرعة)	تسجيل البيانات على محركات أقراص USB المحمولة، وتوصيل الأجهزة الطرفية مثل لوحة المفاتيح والماوس.
جهاز USB	Mini-B (عالي السرعة)	اتصال مباشر بالحاسوب لتحميل المشاريع وتنزيلها عبر GT Works3.

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يُعد GT2310-VTBA بديلًا مباشرًا من حيث الشكل لشاشتي GT1575 وGT1675 Series مقاس 10.4 بوصة القديمتين. وقد حُوفظ على مقاس فتحة اللوحة البالغ 289 مم × 200 مم، مما يتيح إجراء ترقيات ميدانية نظيفة دون تعديلات إنشائية على أبواب لوحات التحكم الحالية. لاحظ أنه يمكن ترحيل المشاريع المبرمجة في GT Works3 بسرعة إلى هذا الطراز من خلال تغيير إعدادات منصة الأجهزة المستهدفة في شجرة تكوين البرنامج.

المشكلات الشائعة في التطبيقات وملاحظات هندسية

عند استخدام HMI في بيئات ذات درجات حرارة محيطة مرتفعة، اترك خلوصًا قدره 10 مم حول الهيكل للسماح بالحمل الحراري الطبيعي. إذا ركّبت اللوحة رأسيًا، فتأكد من عدم تعرّض الشاشة لأشعة الشمس المباشرة لمنع تدهور البلورات السائلة. وعلى خلاف سلسلة GT27 الأعلى فئة، تفتقر سلسلة GT23 إلى إمكانية توسيع بطاقة إدخال الفيديو؛ لذا ضع ذلك في الحسبان إذا كانت هناك حاجة إلى دمج كاميرات CCTV في موقع المصنع.

نصائح التشغيل والتوصيلات

لضمان اتصالات موثوقة، أنشئ تأريضًا وظيفيًا نظيفًا ومخصصًا من الفئة D (FG) موصولًا مباشرة باللوح الخلفي للغلاف باستخدام سلك سميك. تجنب تمرير كابلات اتصالات Ethernet والاتصالات التسلسلية داخل قناة الأسلاك نفسها التي تحتوي على خطوط تيار متردد عالية القدرة أو كابلات خرج VFD. فهذا يمنع التداخل الكهرومغناطيسي من مقاطعة دورات الاستطلاع بين HMI وPLC.

إرشادات التركيب

تحذير بالغ الأهمية: تحقّق من فصل جميع مصادر الطاقة الكهربائية الواردة وتأمينها ووضع بطاقات التحذير عليها (بما في ذلك مصدر الطاقة الرئيسي ودوائر حلقات التحكم الخارجية) قبل إجراء التوصيلات المادية. يجب تفريغ الشحنة المتبقية بالكامل من وحدات VFD وبنوك المكثفات المجاورة قبل لمس الأطراف.

1 تأكد من أن أبعاد فتحة اللوحة تبلغ بدقة 289 مم × 200 مم، وأن يتراوح سُمك لوحة الغلاف بين 2.0 مم و4.0 مم.

2 ضع الوحدة داخل الفتحة، مع التأكد من استقرار الحشية المطاطية المدمجة بشكل صحيح على طول المحيط للحفاظ على تصنيف الحماية IP67f.

3 أدخل تركيبات التثبيت المرفقة في الفتحات المخصصة على الهيكل، وشدّها إلى عزم الربط المحدد (0.36 إلى 0.48 N-m) لمنع تشوّه الهيكل.

4 صِل أسلاك مصدر طاقة التيار المتردد بكتلة التوصيل، وصِل طرف التأريض الوظيفي باللوح الخلفي للوحة، وثبّت غطاء الطرف الواقي قبل تزويد النظام بالطاقة.

FAQ

ما إصدار البرنامج المطلوب لبرمجة GT2310-VTBA؟

تتطلب لوحة HMI هذه حزمة البرامج GT Works3 من Mitsubishi Electric. ويُوصى باستخدام الإصدار 1.112S أو أحدث لضمان الوصول إلى جميع ميزات الأجهزة ومعلمات الاتصال في سلسلة GT23.

هل يمكنني استبدال لوحة أقدم من سلسلة GT15 أو GT16 بالطراز GT2310-VTBA؟

نعم. تتميز واجهة HMI هذه بفتحة تركيب قياسية في اللوحة بأبعاد 289 مم × 200 مم، وهي مطابقة لأبعاد طرازات GOT القديمة مقاس 10.4 بوصة من سلسلتي GT15 وGT16، مما يجعلها بديلاً ميكانيكياً مباشراً.

ما جهد التشغيل القياسي لواجهة المشغّل هذه؟

يعمل GT2310-VTBA بواسطة مصدر طاقة تيار متردد مدمج واسع النطاق، يقبل جهداً من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز. ولا يلزم وجود مصدر طاقة خارجي بجهد 24 فولت تيار مستمر للتشغيل.

هل تدعم هذه الوحدة خيارات توسعة الاتصالات الخارجية؟

لا. فعلى عكس سلسلة GT27 عالية الأداء، تعتمد سلسلة GT23 على واجهات Ethernet وRS-232 وRS-422/485 المدمجة فيها، ولا تدعم وحدات اختيارية للاتصالات عبر الناقل أو CC-Link IE.
