الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2508-VTBA
Country of origin:الولايات المتحدة
نوع المنتج: لوحات HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 310 مم × 260 مم × 120 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

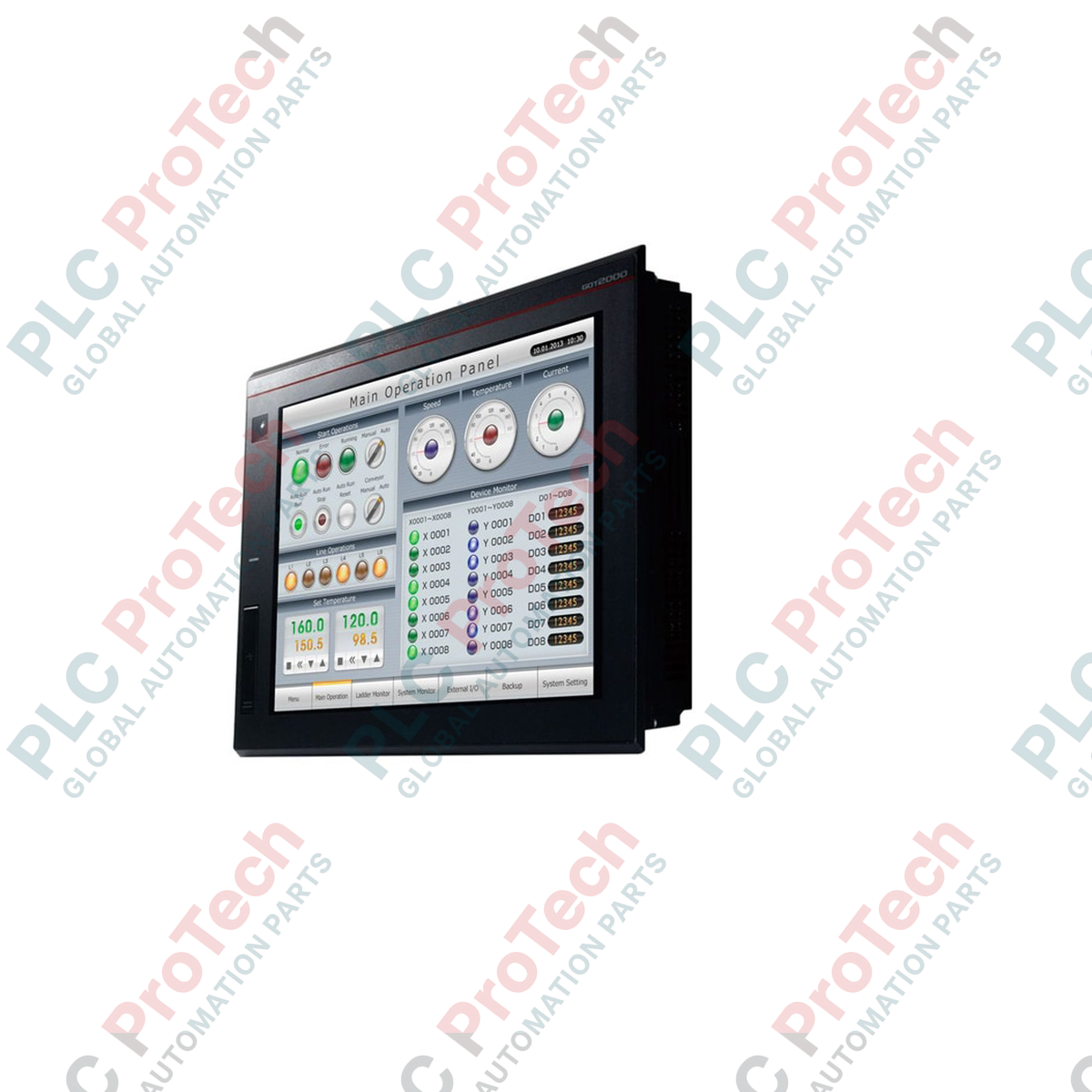

صُمم جهاز Mitsubishi Electric GT2508-VTBA ليتكامل بسلاسة مع بنى التحكم الصناعية عالية الأداء، ويمثل حلاً موثوقاً متوسط الفئة للعرض ضمن سلسلة GOT2000. ويتميز بشاشة LCD ملونة من نوع TFT مقاس 8.4 بوصة بدقة VGA (640 × 480 نقطة)، ما يوفر هذا الطرف التشغيلي الرسومي وضوحاً بصرياً استثنائياً وتحكماً سريع الاستجابة لبيئات أرضيات المصانع المتطلبة. تدعم الشاشة ما يصل إلى 65,536 لوناً، مما يتيح عرض المخططات الرسومية التفصيلية وسجلات الإنذارات والرسوم البيانية للاتجاهات في الوقت الفعلي. وتعمل الواجهة عبر طبقة لمس مقاومية تناظرية، ما يتيح تحكماً دقيقاً باللمس المتعدد والإيماءات حتى أثناء ارتداء المشغلين للقفازات الصناعية.
يعمل جهاز HMI هذا بجهد تيار متردد عالمي يتراوح بين 100-240 VAC، مما يضمن التوافق العالمي مع شبكات الكهرباء المتنوعة. تشمل الاتصالات المدمجة منافذ Ethernet وRS-232 وRS-422/485 التسلسلية، مما يتيح الاتصال المباشر بوحدات PLC ومحركات التردد المتغير وأنظمة السيرفو دون الحاجة إلى وحدات اتصالات إضافية. يضمن تصميم الإطار الأسود واللوحة الأمامية المصنفة IP67F متانة طويلة الأمد عند تثبيتها داخل لوحات في بيئات معرضة للغبار ورذاذ الزيت والماء.
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | GT2508-VTBA |
| اسم السلسلة | GOT2000 (GT25) |
| نوع الشاشة | شاشة LCD ملونة بتقنية TFT |
| حجم الشاشة | 8.4 بوصة (21.3 سم) قطريًا |
| الدقة | VGA (640 × 480 نقطة) |
| حجم الشاشة (العرض × الارتفاع) | 170.9 مم × 128.2 مم |
| نوع لوحة اللمس | فيلم مقاومي تماثلي |
| لون الإطار | أسود |
| جهد الإمداد | 100 إلى 240 فولت تيار متردد |
| تردد الإدخال | 50 / 60 هرتز (+/- 5%) |
| استهلاك الطاقة | بحد أقصى 41 W (أو أقل) |
| فتحة اللوحة (العرض × الارتفاع) | 227 مم × 176 مم |
| الأبعاد الخارجية (العرض × الارتفاع × العمق) | 241 مم × 194 مم × 52 مم |
| الوزن (باستثناء الحوامل) | 1.5 كجم |
| وزن الشحن (محسوب) | 2.5 كجم |
| أبعاد العبوة (محسوبة) | 310 مم × 260 مم × 120 مم |
| منفذ الواجهة | المواصفات الوظيفية |
|---|---|
| منفذ Ethernet | منفذ واحد (موصل RJ45)، بتقنية 10BASE-T/100BASE-TX لتكامل الشبكات ووحدات التحكم. |
| RS-232 | منفذ واحد (D-Sub 9-pin ذكر)، بسرعات نقل تصل إلى 115,200 بت في الثانية. |
| RS-422/485 | منفذ واحد (D-Sub 9-pin أنثى) للاتصالات متعددة الإسقاط مع وحدات PLC ووحدات التحكم في درجة الحرارة. |
| مضيف USB | منفذ واحد (Type-A USB 2.0 High-Speed) لتوصيل أجهزة تخزين USB أو لوحات المفاتيح. |
| جهاز USB | منفذ واحد (Mini-B USB 2.0 High-Speed) لنقل شاشات المشاريع من الكمبيوتر وإجراء تصحيح أخطاء البرامج. |
| فتحة بطاقة SD | فتحة واحدة (متوافقة مع SDHC) لتسجيل بيانات تشغيل النظام وتخزين نسخ احتياطية لتخطيطات الشاشات. |
عند استبدال وحدات HMI القديمة من سلسلتي GT15 أو GT16 بمقاس 8.4 بوصة بوحدة GT2508-VTBA، تحقّق من فتحة لوحة الخزانة الفعلية. ورغم تطابق الأبعاد الخارجية ومقاسات الفتحات في معظم الحالات، يختلف عمق بروز اللوحة الخلفية قليلًا. علاوةً على ذلك، يجب ترقية بيانات الشاشات التي أُنشئت باستخدام GT Designer2 إلى GT Works3 (الإصدار 1.100E أو أحدث) لتتوافق مع المواصفات الأعلى للأجهزة ومكتبات الاتصالات المحدّثة لمنصة سلسلة GOT2000.
في لوحات التحكم المغلقة وغير المُهوّاة، تجنب تركيب هذه الشاشة مباشرةً فوق مصادر الحرارة العالية مثل محركات التردد المتغير أو الموصلات المغناطيسية الكبيرة. حافظ على خلوص رأسي لا يقل عن 100 مم لضمان أن تمنع تيارات الحمل الحراري الداخلية ارتفاع درجة حرارة بيئة التشغيل المحيطة بواجهة التشغيل البشرية (HMI) عن 55 درجة مئوية. يؤدي تجاوز هذا الحد الحراري إلى تسريع تدهور الإضاءة الخلفية LED وقد يسبب وميض الشاشة.
مرّر دائمًا خط طاقة التيار المتردد الرئيسي لواجهة التشغيل البشرية (HMI) عبر محول عزل مخصص إذا كانت شبكة المنشأة تتعرض لارتفاعات حادة في الجهد بسبب عمليات التبديل أو لضوضاء عالية التردد من المعدات القريبة عالية التردد. ولمنع انقطاع الاتصالات التسلسلية واتصالات Ethernet، تأكد من توصيل طرف التأريض الوظيفي (FG) في كتلة أطراف مصدر الطاقة مباشرةً بمستوى تأريض نظيف من الفئة D (100 أوم أو أقل)، باستخدام سلك تأريض مخصص بمقطع مربع 2 مم أو أكبر.
تحذير بالغ الأهمية:
قبل بدء التثبيت الميكانيكي أو توصيلات الكهرباء، تأكد من قفل قاطع الطاقة الرئيسي الذي يغذي اللوحة ووضع بطاقة تحذير عليه. تحقّق من عدم وجود جهد متردد باستخدام جهاز اختبار جهد معتمد، لمنع حدوث صدمة كهربائية عرضية أو تلف لوحات المعالجة الداخلية.
