الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2510-WXTBD
Country of origin:الولايات المتحدة
نوع المنتج: واجهات الإنسان والآلة (HMI)
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 252.0 × 194.0 × 48.0 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

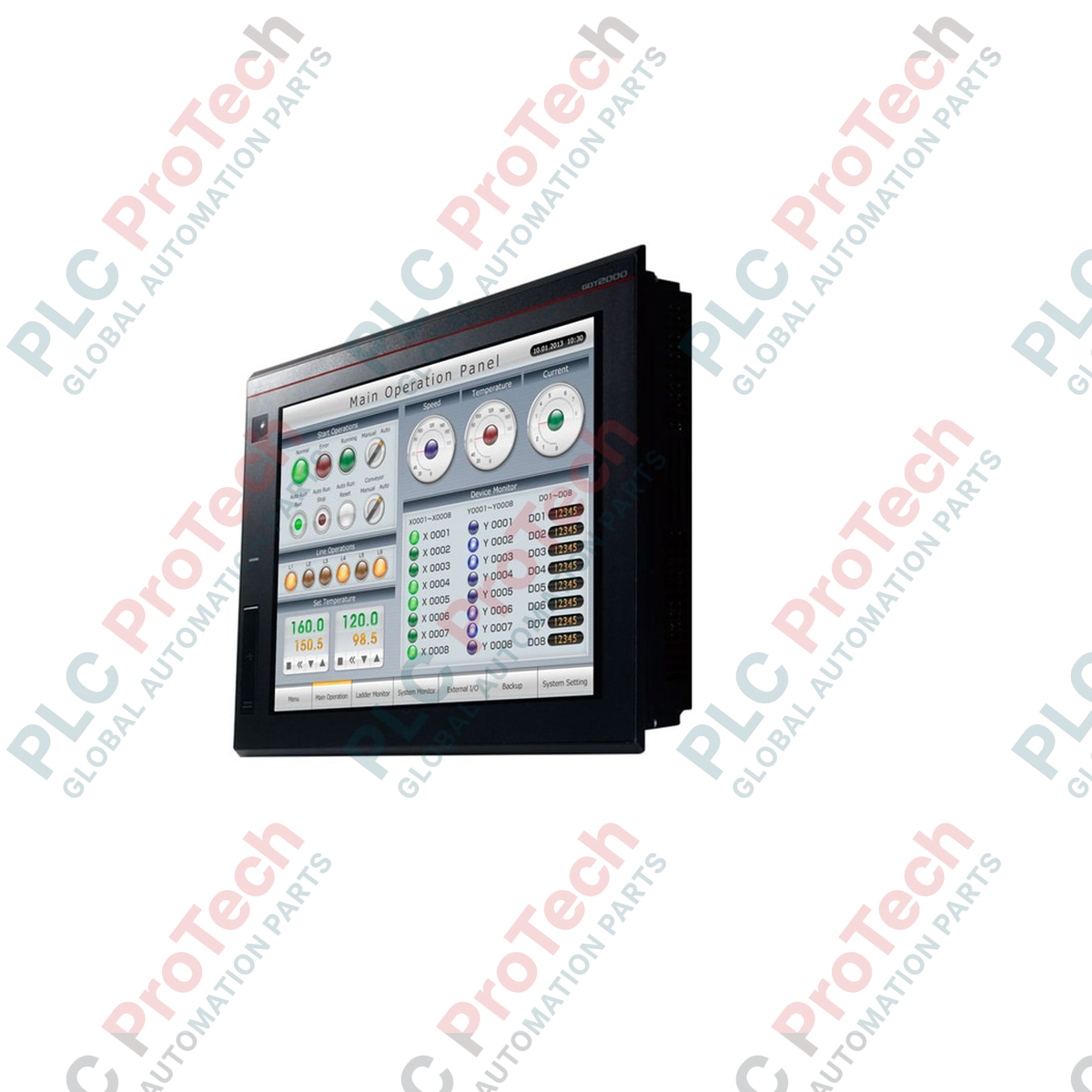

لتسهيل التحكم التشغيلي والمراقبة عالية الدقة في أنظمة الأتمتة الموزعة، تعمل Mitsubishi Electric GT2510-WXTBD كواجهة مشغل عريضة ومتينة ضمن سلسلة GOT2000 GT25. تتميز واجهة HMI هذه WXGA مقاس 10.1 بوصة بشاشة TFT ملونة عالية الكثافة 1280 × 800 قادرة على عرض تشخيصات رسومية معقدة، واتجاهات تفصيلية، ومخططات المنشآت بوضوح استثنائي. تعمل الوحدة بمصدر طاقة 24V DC، وتتكامل بسلاسة مع لوحات التحكم الصناعية، موفرةً معالجة متقدمة للبيانات، واتصالات متعددة القنوات، ووصولًا آمنًا للمستخدمين. وبفضل واجهات Ethernet والتسلسل وUSB المدمجة، تعمل كمحور مركزي للبيانات يربط وحدات PLC على مستوى الحقل، ومحركات السرعة المتغيرة، وشبكات SCADA ذات المستوى الأعلى.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Mitsubishi Electric |
| رقم الطراز | GT2510-WXTBD |
| نوع الشاشة | شاشة LCD ملونة TFT |
| حجم الشاشة | 10.1 بوصة (عريضة) |
| الدقة | WXGA (1280 x 800 نقطة) |
| حجم الشاشة (العرض x الارتفاع) | 216.96 x 135.6 mm |
| جهد مصدر الطاقة | 24V DC (+25%, -20%) |
| نوع لوحة اللمس | غشاء مقاوم تناظري |
| لون الإطار/الواجهة | أسود |
| سعة ذاكرة المستخدم | 32 MB (للتخزين/بيانات المشروع) |
| درجة الحماية | IP67F (الجزء الأمامي من اللوحة عند التركيب) |
| أبعاد فتحة اللوحة | 243.5 x 185.5 mm |
| الأبعاد الخارجية (العرض x الارتفاع x العمق) | 252.0 x 194.0 x 48.0 mm |
| وزن المنتج | 1.2 kg (باستثناء حوامل التثبيت) |
| وزن الشحن (محسوب) | 2.2 kg |
| منفذ الواجهة | نوع الموصل / دعم البروتوكول |
|---|---|
| إيثرنت | منفذ RJ45، 100Base-TX/10Base-T، يدعم الاتصال متعدد القنوات (حتى 4 قنوات) |
| منفذ تسلسلي (RS-232) | موصل D-Sub ذكر ذو 9 أطراف للاتصال بوحدة PLC أو الأجهزة الطرفية |
| منفذ تسلسلي (RS-422/485) | موصل D-Sub أنثى ذو 9 أطراف لتهيئات الاتصال التسلسلي متعدد النقاط |
| مضيف USB | USB Type-A (منفذ واحد) لتخزين البيانات أو توصيل الماوس أو لوحة المفاتيح |
| جهاز USB | USB Mini-B (منفذ واحد) لنقل البيانات/البرمجة عالية السرعة عبر GT Works3 من الكمبيوتر |
| فتحة بطاقة SD | فتحة واحدة (متوافقة مع SDHC) للنسخ الاحتياطي للمشروعات وتسجيل البيانات وتخزين الوصفات |
عند الانتقال إلى GT2510-WXTBD من طرز VGA الأقدم (مثل GT2510-VTBD القياسي)، يجب على المهندسين تعديل دقة المشروع داخل GT Works3. يوفر الانتقال من 640 x 480 إلى 1280 x 800 (WXGA) مساحة شاشة أكبر بكثير، لكنه يتطلب تحجيمًا يدويًا للرسومات الخلفية الثابتة المعقدة لمنع تمدد نسبة العرض إلى الارتفاع. يختلف فتحة اللوحة الفعلية للطراز GT2510-WXTBD (243.5 x 185.5 mm) قليلًا عن طرز GT25 القديمة ذات نسبة 4:3؛ لذا يجب دائمًا التحقق من الأبعاد الإنشائية قبل تعديل أبواب الحاوية.
على الرغم من أن هذه الوحدة مزودة بشاشة لمس مقاومية تناظرية متينة، فإنها لا تدعم إيماءات اللمس المتعدد (مثل التكبير والتصغير بالضم). سيؤدي تصميم عناصر التحكم في الواجهة بما يفترض تشغيلًا باستخدام عدة أصابع إلى عدم استجابة إجراءات المشغّل. بالإضافة إلى ذلك، عند تنفيذ تسجيل كثيف ومستمر مباشرةً على بطاقة SD، استخدم بطاقات SD من نوع SLC المخصصة للاستخدام الصناعي. ستتدهور بطاقات MLC الاستهلاكية الرخيصة بسرعة بسبب دورات الكتابة النشطة، مما يؤدي إلى تلف حرج لقاعدة البيانات وتجمّد وحدة HMI.
عند توصيل كتلة أطراف دخل التيار المستمر 24V، تأكد من توصيل طرف التأريض (FG) مباشرةً بنقطة تأريض منخفضة الممانعة على اللوحة الخلفية. يُعد عزل مسار تأريض التيار المستمر أمرًا بالغ الأهمية لحماية عاكس الشاشة الداخلي عالي التردد من الضوضاء الكهربائية الناتجة عن محركات التردد المتغير القريبة. أبقِ كابلات الاتصال التسلسلي RS-422/485 منفصلة ماديًا عن كابلات التيار المتردد عالية الجهد لتجنب فقدان حزم البيانات ومهلات الاتصال بالطرفية.
اعزل جميع مصادر الطاقة الموجودة قبل الوحدة واقفلها قبل إجراء أي تعديلات مادية أو توصيلات أسلاك بوحدة HMI. تأكد من أن خطوط طاقة التيار المستمر مفصولة تمامًا عن مصدر الطاقة. قد يؤدي عدم اتباع إجراءات السلامة والعزل المناسبة إلى تلف كارثي للمكونات أو صدمة كهربائية شديدة للعاملين.
