الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2708-STBA
Country of origin:الولايات المتحدة
نوع المنتج: طرفيات شاشات اللمس HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 30.0 سم × 25.0 سم × 12.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

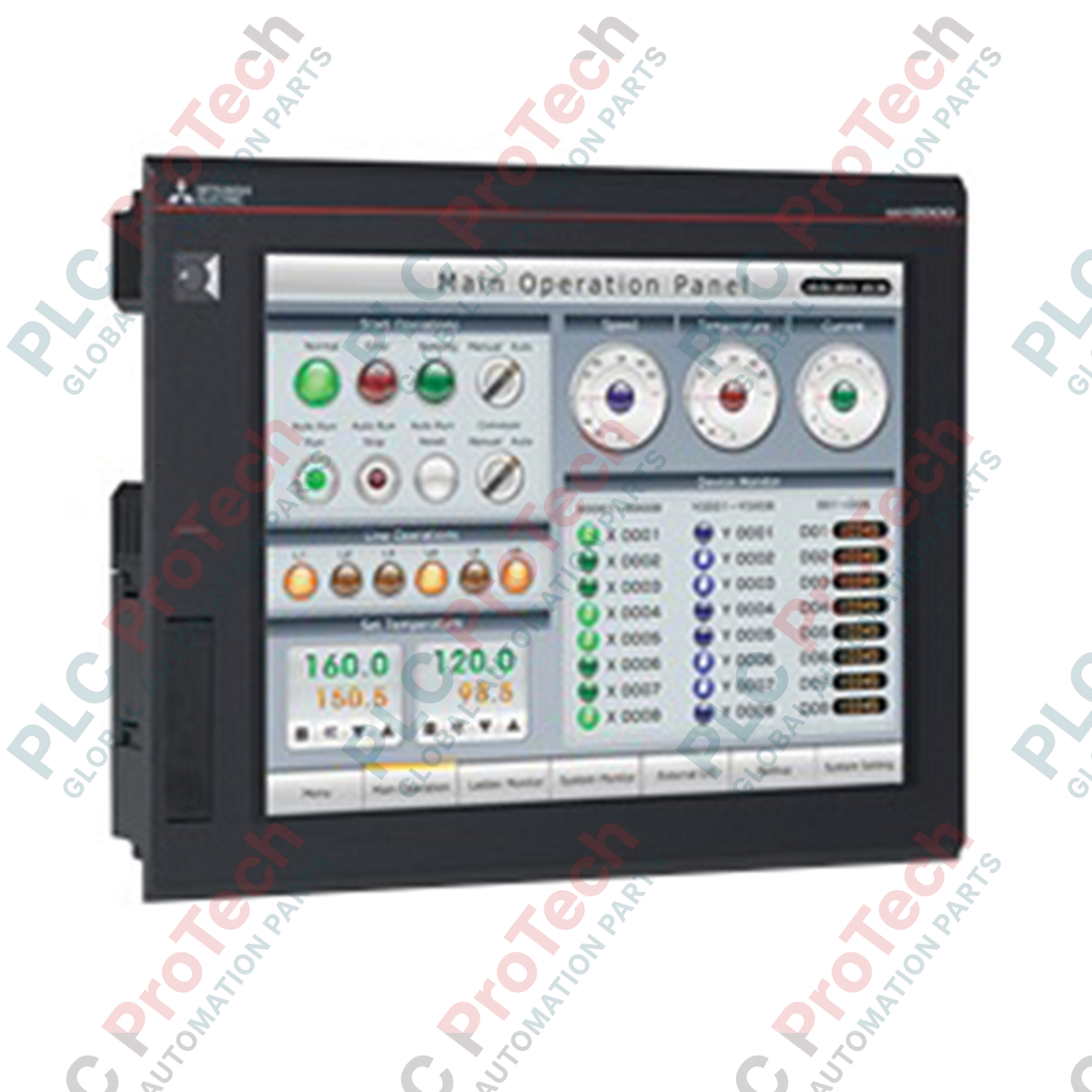

صُممت وحدة Mitsubishi Electric GT2708-STBA للتصوير الصناعي عالي الأداء، وتعمل كواجهة متقدمة بين الإنسان والآلة ضمن سلسلة GOT2000، إذ تتضمن التحكم بإيماءات اللمس المتعدد وشاشة TFT ملونة بحجم 8.4 بوصة ودقة SVGA. توفر هذه الوحدة للمشغلين تحكمًا بديهيًا شبيهًا بالهواتف الذكية في العمليات الصناعية المعقدة، مع ضمان وضوح عالٍ ومتانة مادية قوية في بيئات لوحات التحكم الصعبة.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | GT2708-STBA |
| نوع الشاشة | شاشة LCD ملونة بتقنية TFT |
| حجم الشاشة | 8.4 بوصة |
| الدقة | SVGA (800 × 600 بكسل) |
| لون الإطار | أسود |
| جهد الإدخال | 100 إلى 240 فولت تيار متردد (+10%، -15%) |
| استهلاك الطاقة | 41 واط أو أقل (الحمولة القصوى)، 15 واط (التشغيل المستقل) |
| تيار الاندفاع | 60 أمبير أو أقل (لمدة 2 مللي ثانية، عند درجة حرارة محيطة تبلغ 25 درجة مئوية) |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية (التركيب الأفقي)، ومن 0 إلى 50 درجة مئوية (التركيب الرأسي) |
| درجة حرارة التخزين | -20 إلى 60 درجة مئوية |
| الرطوبة المحيطة | من 10 إلى 90% رطوبة نسبية (من دون تكاثف) |
| مقاومة الصدمات | متوافق مع JIS B 3502 وIEC 61131-2 (147 م/ث²، 15G) |
| جهد التحمل | 1500 فولت تيار متردد لمدة دقيقة واحدة بين طرف الطاقة والأرضي |
| مقاومة العزل | 10 ميغا أوم أو أكثر (500 فولت تيار مستمر) |
| الأبعاد الخارجية | 24.1 سم × 19.4 سم × 5.2 سم |
| الوزن الصافي | 1.5 كجم (باستثناء حوامل التثبيت) |
| وزن الشحن (محسوب) | 1.8 كجم |
| أبعاد العبوة (محسوبة) | 30.0 سم × 25.0 سم × 12.0 سم |
| معلمة التوصيل | المتطلبات |
|---|---|
| مقاس السلك القابل للتطبيق | 0.75 إلى 2 mm² |
| أطراف التثبيت المتوافقة | أطراف براغي M3 (RAV1.25-3، V2-S3.3، V2-N3A، FV2-N3A) |
| عزم الربط | 0.5 إلى 0.8 N.m |
تُعد GT2708-STBA بديلًا حديثًا مباشرًا لوحدتي HMI الأقدم من سلسلتي GT1675 وGT1575. وعلى الرغم من التوافق الكبير بين أبعاد فتحات اللوحة، يجب التحقق من اختلافات دقة الشاشة ونسبة العرض إلى الارتفاع في GT Works3 أثناء ترحيل المشروع. تأكد من تحديث برنامج GT Works3 إلى أحدث إصدار لدعم جميع إعدادات إيماءات اللمس المتعدد الأصلية في أجهزة GT27.
لاحظ أن الحد الأقصى لدرجة حرارة التشغيل المحيطة يعتمد على اتجاه التركيب. عند التركيب الأفقي، تعمل الوحدة بأمان حتى 55 degC؛ أما التركيب الرأسي فيحدّ أقصى درجة حرارة تشغيل إلى 50 degC. احرص على توفير خلوص لا يقل عن 100 mm عن مكونات لوحة التحكم الأخرى للسماح بالحمل الحراري الطبيعي المناسب، إذ تعتمد وحدة HMI هذه بالكامل على التبريد الذاتي.
لمنع تداخل الضوضاء الكهربائية، يجب توصيل طرف التأريض بتأريض مخصص من الفئة D (بمقاومة تأريض تبلغ 100 Ohms أو أقل) باستخدام سلك بمقطع لا يقل عن 2 mm². تجنّب تمرير خطوط مصدر الطاقة بشكل موازٍ لكابلات محركات الجهد العالي أو التيار العالي. شدّ براغي أطراف M3 ضمن النطاق من 0.5 إلى 0.8 N.m بدقة لمنع تلف الأطراف أو ارتخاء التوصيلات بسبب الاهتزاز.
اعزل جميع مصادر طاقة التيار المتردد واقفلها قبل محاولة تركيب وحدة HMI أو توصيل أسلاكها أو إزالتها. قد يؤدي عدم فصل الطاقة عن النظام بالكامل إلى صدمة كهربائية شديدة أو تلف المعدات أو سلوك غير متوقع للنظام.
جهّز فتحة اللوحة وفقًا للأبعاد المحددة (يُوصى بفتحة لوحة مقاسها 227 mm x 176 mm للتركيب القياسي).
تأكد من استقرار حشية العزل المانعة للماء بشكل صحيح في أخدود وحدة HMI للحفاظ على تصنيف إحكامها البيئي.
أدخل وحدة HMI في فتحة اللوحة وثبّتها باستخدام حوامل التثبيت المرفقة، مع إحكام ربط البراغي بعزم الربط المحدد لمنع تشوّه اللوحة.
وصّل خطوط مصدر طاقة التيار المتردد بكتلة التوصيل باستخدام أطراف تثبيت M3، مع التأكد من صحة القطبية وإحكام التأريض.
