الشركة المصنعة: Mitsubishi Electric
رقم المنتج: GT2710-VTWA
Country of origin:الولايات المتحدة
نوع المنتج: لوحات تشغيل HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8ج
Dimensions: 303 مم × 218 مم × 52 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

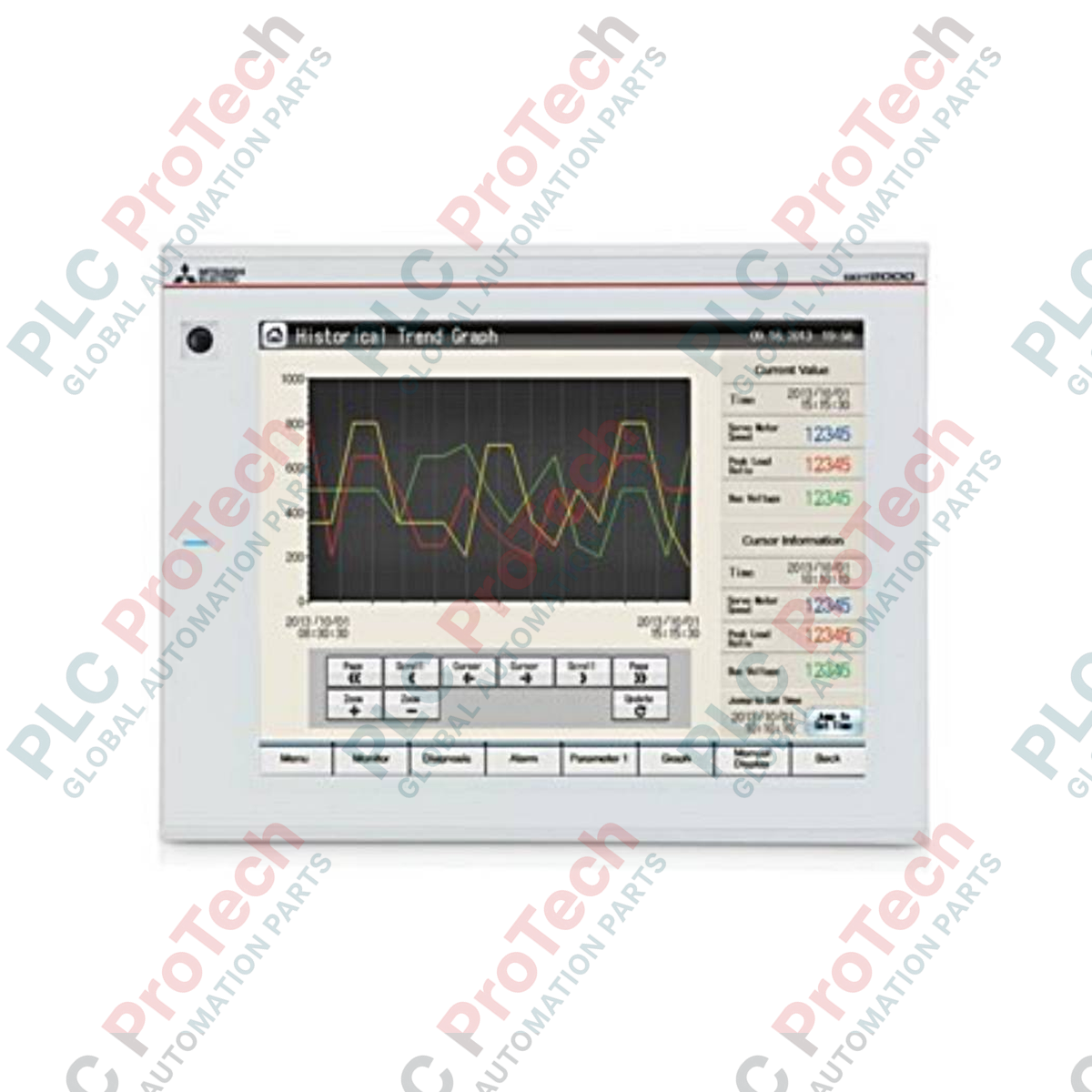

صُمم جهاز Mitsubishi Electric GT2710-VTWA لتوفير وظائف واجهة عالية الأداء بين الإنسان والآلة في البيئات الصناعية الصعبة، ويعمل كعقدة لوحة تحكم متقدمة ضمن منصة سلسلة GOT2000. تتوافق محطة التشغيل الرسومية عالية المواصفات هذه مع وظائف الإيماءات متعددة اللمس البديهية، مما يتيح للمشغلين التمرير والتكبير والتصغير بإصبعي القرص والضم لعرض المعلومات والتحكم في الآلات بدقة. وبفضل شاشة TFT ملونة مقاس 10.4 بوصة، وإطار أبيض أنيق، وتوافق واسع النطاق مع طاقة التيار المتردد، تضمن هذه المحطة إمكانات مثلى لمراقبة النظام وتشخيص الإنذارات وتسجيل البيانات مباشرة من لوحة التحكم.
| المعلّمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | GT2710-VTWA |
| السلسلة | سلسلة GOT2000 (GT27) |
| نوع الشاشة | شاشة LCD ملونة من نوع TFT |
| حجم الشاشة | 10.4 بوصة |
| الدقة | 640 × 480 بكسل (VGA) |
| لون الإطار | أبيض |
| جهد مصدر طاقة الإدخال | من 100 إلى 240 VAC (+10%، -15%) |
| استهلاك الطاقة (الحد الأقصى) | 41 واط أو أقل |
| تيار الاندفاع | 60 أمبير أو أقل (لمدة 2 مللي ثانية، درجة حرارة محيطة 25 درجة مئوية، الحمل الأقصى) |
| درجة حرارة البيئة المحيطة أثناء التشغيل | من 0 إلى 55 درجة مئوية (أفقيًا)، ومن 0 إلى 50 درجة مئوية (رأسيًا) |
| رطوبة البيئة المحيطة أثناء التشغيل | من 10 إلى 90% رطوبة نسبية (من دون تكاثف) |
| مقاومة العزل | 10 ميجا أوم أو أكثر (500 VDC) |
| مقاس السلك المناسب | من 0.75 إلى 2 مم² |
| برغي كتلة التوصيل | M3 (عزم الربط: من 0.5 إلى 0.8 N.m) |
| الأبعاد الخارجية (العرض × الارتفاع × العمق) | 303 مم × 218 مم × 52 مم |
| الوزن الصافي (باستثناء الحوامل) | 2.1 كجم |
| وزن الشحن (محسوب) | 8.0 كجم |
| نوع الواجهة | تهيئة الموصل / الدبابيس | دعم الوظائف والبروتوكولات |
|---|---|---|
| منفذ Ethernet | قناة RJ-45 واحدة | Modbus/TCP وبروتوكول MC واتصالات PLC المضيف |
| الواجهة التسلسلية (CH1) | D-Sub 9 سنون ذكر | برمجة تسلسلية RS-232 واتصال بالأجهزة الطرفية |
| الواجهة التسلسلية (CH2) | D-Sub 9 سنون أنثى | وصلات شبكة متعددة النقاط RS-422/485 |
| منافذ USB | النوع-A (مضيف) / النوع Mini-B (جهاز) | تصدير البيانات ونقل البرامج الثابتة ولوحة مفاتيح/فأرة خارجية |
| فتحة التخزين | فتحة بطاقة ذاكرة SD واحدة | معلمات النسخ الاحتياطي لنظام التشغيل وتخزين المشروع وتسجيل CSV |
عند ترحيل الأنظمة القديمة من سلسلتي GT16 أو GT15 إلى GT2710-VTWA، يمكن تكبير تخطيطات تكوين الشاشة باستخدام أداة البرنامج GT Works3. لاحظ أن الحرف "W" في لاحقة المنتج يحدد إطارًا أبيض متخصصًا؛ وتحقق من التوافق الكيميائي عند استخدام هذا الإصدار في عمليات تصنيع الأغذية التي تُستخدم فيها مواد تعقيم قوية. ولضمان توافق الأبعاد الميكانيكية للتركيب المباشر، تأكد من أن فتحات اللوحة تطابق بدقة الأبعاد القياسية لجهاز GOT2000 بمقاس 10.4 بوصة.
يختلف الأداء الحراري بناءً على هندسة التركيب. عند التركيب عموديًا، يتقيّد تدفق الحرارة بالحمل الحراري الداخلي؛ لذلك تنخفض درجة حرارة التشغيل القصوى الآمنة إلى 50 درجة مئوية. احرص على توفير مساحة خالية لا تقل عن 100 مم بين الجزء الخلفي من الوحدة الطرفية ومكونات الدوائر المجاورة، مثل محركات التردد المتغير أو الموصلات عالية القدرة، للحد من الحرارة المستحثة والبؤر الساخنة الموضعية.
لحماية الإلكترونيات الحساسة الموجودة على لوحة الطاقة، يجب توصيل كتلة التوصيل باستخدام وصلات أطراف مناسبة للفئة (RAV1.25-3 أو V2-S3.3). يجب إكمال التأريض باستخدام سلك تأريض مخصص ذي مساحة مقطع عرضي تبلغ 2 مم² أو أكبر، موصول مباشرة بقضيب تأريض وقائي من الفئة 3. تجنب تمرير خطوط طاقة الوحدة الطرفية بشكل موازٍ لخطوط خرج المحرك أو مغذيات المرافق الرئيسية للتخلص من التداخل الكهرومغناطيسي.
تحذير بالغ الأهمية:
قبل بدء التركيب أو التثبيت الفعلي أو توصيل الأسلاك بكتلة التوصيل، اعزل جميع خطوط توزيع التيار المتردد الرئيسية. تأكد باستخدام مقياس رقمي متعدد مُعاير من عدم وجود شحنة متبقية شاردة أو جهد حي في كتلة التوصيل. قد يؤدي عدم فصل الطاقة إلى إتلاف طبقات المنطق الداخلية والتسبب في خطر فوري بحدوث صدمة كهربائية لموظفي التشغيل التجريبي.
