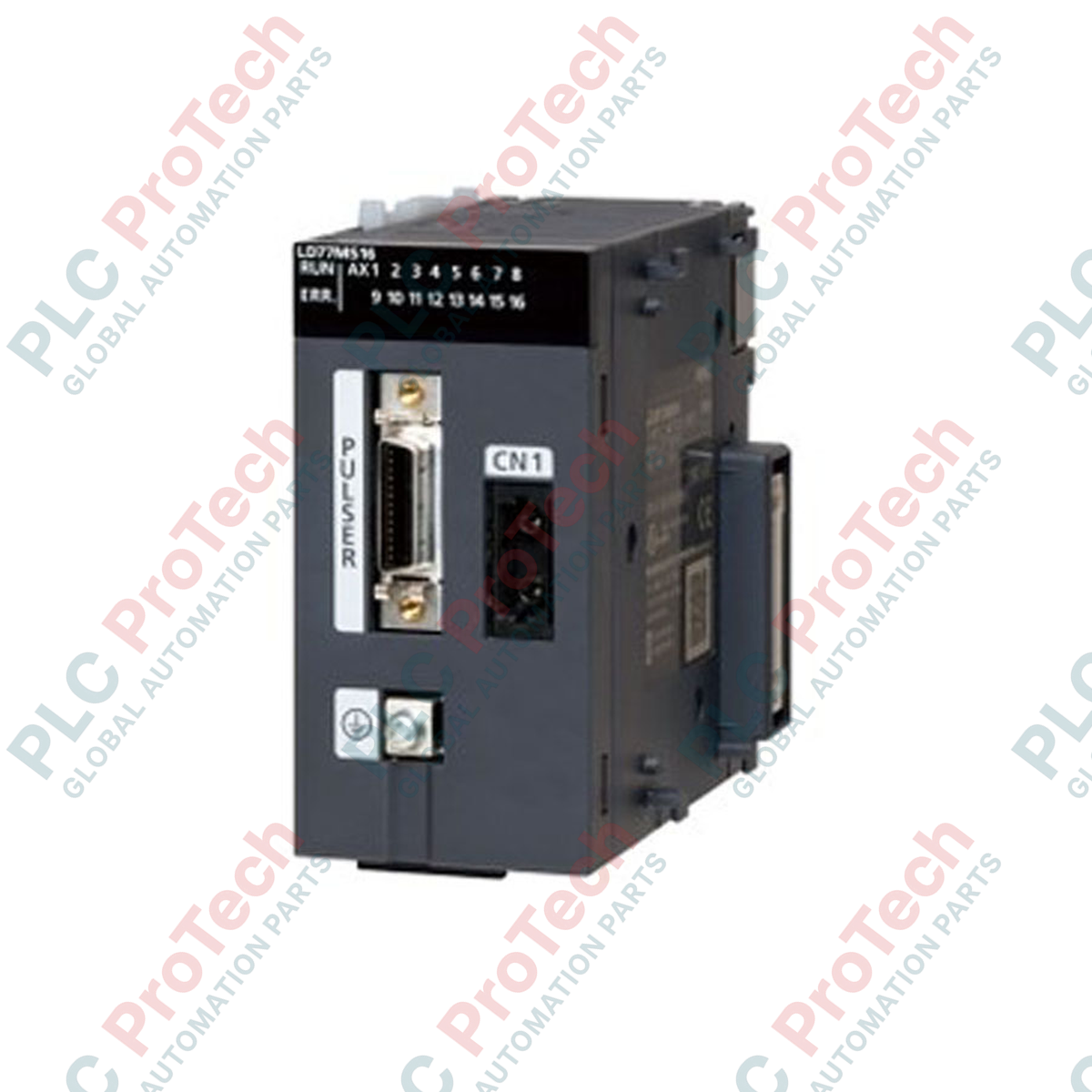

صُممت وحدة Mitsubishi Electric LD77MH16 للمزامنة عالية السرعة متعددة المحاور ضمن منصة MELSEC L series، وتوفر تحكمًا متقدمًا في الحركة وتحديد المواضع والتحكم المتزامن عبر شبكة ألياف ضوئية عالية الأداء. تدعم وحدة تحديد المواضع عالية الكثافة هذه ما يصل إلى 16 محورًا من الحركة عبر SSCNET III/H، مع توفير حصانة قوية ضد التشويش وسرعة نقل أوامر عالية للآلات الصناعية الصعبة. وبفضل المداخل الرقمية المدمجة للتسجيل عالي السرعة، تعمل الوحدة كواجهة أوامر مركزية تربط منطق PLC بتنفيذ مضخم المؤازرة دون التأثير في أداء اللوحة الخلفية.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رمز الطراز | LD77MH16 |
| نوع الوحدة | وحدة الحركة البسيطة |
| عدد محاور التحكم | 16 محورًا |
| واجهة مضخم المؤازرة | SSCNET III/H (ألياف ضوئية بسرعة 50 ميجابت/ثانية) |
| نقاط الإدخال | 4 نقاط |
| عزل دائرة الإدخال | مقرن ضوئي |
| جهد الإدخال المقنن | 24 فولت تيار مستمر |
| نطاق جهد التشغيل | من 21.6 إلى 26.4 فولت تيار مستمر (نسبة التموج 5% أو أقل) |
| تيار الإدخال المقنن | حوالي 5 مللي أمبير |
| جهد / تيار تشغيل | 17.5 فولت تيار مستمر أو أكثر / 3.5 مللي أمبير أو أكثر |
| جهد / تيار إيقاف التشغيل | 5 فولت تيار مستمر أو أقل / 0.9 مللي أمبير أو أقل |
| مقاومة الإدخال | حوالي 5.6 كيلو أوم |
| زمن الاستجابة | 1 مللي ثانية أو أقل |
| مقاس السلك الموصى به | AWG24 (0.2 مم²) |
| الاستهلاك الداخلي للتيار (5 فولت تيار مستمر) | 0.70 أمبير |
| بلد المنشأ | اليابان |
| الوزن الصافي للوحدة | 0.22 كجم |
| وزن الشحن (محسوب) | 2.00 كجم |
| الموصل / الواجهة | تخصيص الوظيفة/الدائرة |
|---|---|
| منفذ CN1A | وصلة SSCNET III/H الضوئية الواردة |
| منفذ CN1B | وصلة SSCNET III/H الضوئية الصادرة/الهابطة |
| موصل الدخل الخارجي | مداخل رقمية بجهد 24 VDC (النقاط 1-4) لإشارات الحد أو التوقف أو مسبار اللمس |
تُعد LD77MH16 النسخة ذات 16 محورًا من خط تحديد المواضع MELSEC L. وللأنظمة التي تتطلب عددًا أقل من المحاور، تُعد LD77MH4 ذات 4 محاور، والمطابقة لها من حيث العتاد، بديلًا فرعيًا برمجيًا يمكن تركيبه مباشرة. عند ترحيل تكوينات البرامج من وحدات Q-series QD77MS، تحقق من تطابق تخصيصات ذاكرة التخزين المؤقت، إذ إن بنية L-series تربط كتل التكوين بطريقة مختلفة قليلًا ضمن مساحة العناوين العامة.
يعتمد نظام الألياف الضوئية بالكامل على سلامة الإشارة الضوئية. تأكد من ألا تتجاوز كابلات MR-J3BUS الضوئية الحد الأدنى المحدد لنصف قطر الانحناء. تؤدي الانحناءات الحادة جدًا إلى توهين كبير للإشارة، مما يسبب انقطاعات متقطعة في الاتصال، أو أعطال "SSCNET Frame Error"، أو حالات فصل غير متوقعة لمحركات المؤازرة في ظروف التشغيل ذات الاهتزازات العالية.
عند تهيئة أنظمة المشفّرات المطلقة، تأكد من تهيئة الإحداثيات المطلقة بشكل صحيح في أداة إعداد الحركة البسيطة. وتأكد من تمرير مداخل التسجيل الخارجية بجهد 24 VDC باستخدام كابلات محمية ومجدولة الأزواج. أبقِ هذه الخطوط منفصلة عن مسارات طاقة محركات المؤازرة AC ذات التيار العالي للقضاء على الاقتران السعوي، الذي قد يسبب تشغيلات زائفة لإشارات التسجيل.
حاذِ الوحدة وثبّتها بإحكام على قضيب DIN، مع التأكد من تعشيقها بشكل صحيح مع وحدات L-series المجاورة باستخدام أذرع القفل الجانبية المدمجة.
أزل الأغطية الواقية من منافذ الإرسال والاستقبال الضوئية CN1A/CN1B، ووصل كابلات الألياف الضوئية SSCNET III/H. احفظ أغطية الحماية من الغبار بإحكام لاستخدامها في أعمال الصيانة المستقبلية.
قم بإنهاء توصيل أسلاك دخل المجال بجهد 24 VDC إلى كتلة الموصلات الخارجية باستخدام أسلاك محمية بمقياس AWG24، وتحقق من الحد المناسب لحلقة التأريض قبل تطبيق الطاقة.
