الشركة المصنعة: Mitsubishi Electric
رقم المنتج: ME96NSR
Country of origin:الولايات المتحدة
نوع المنتج: عدادات قدرة إلكترونية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 150 × 150 × 150 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

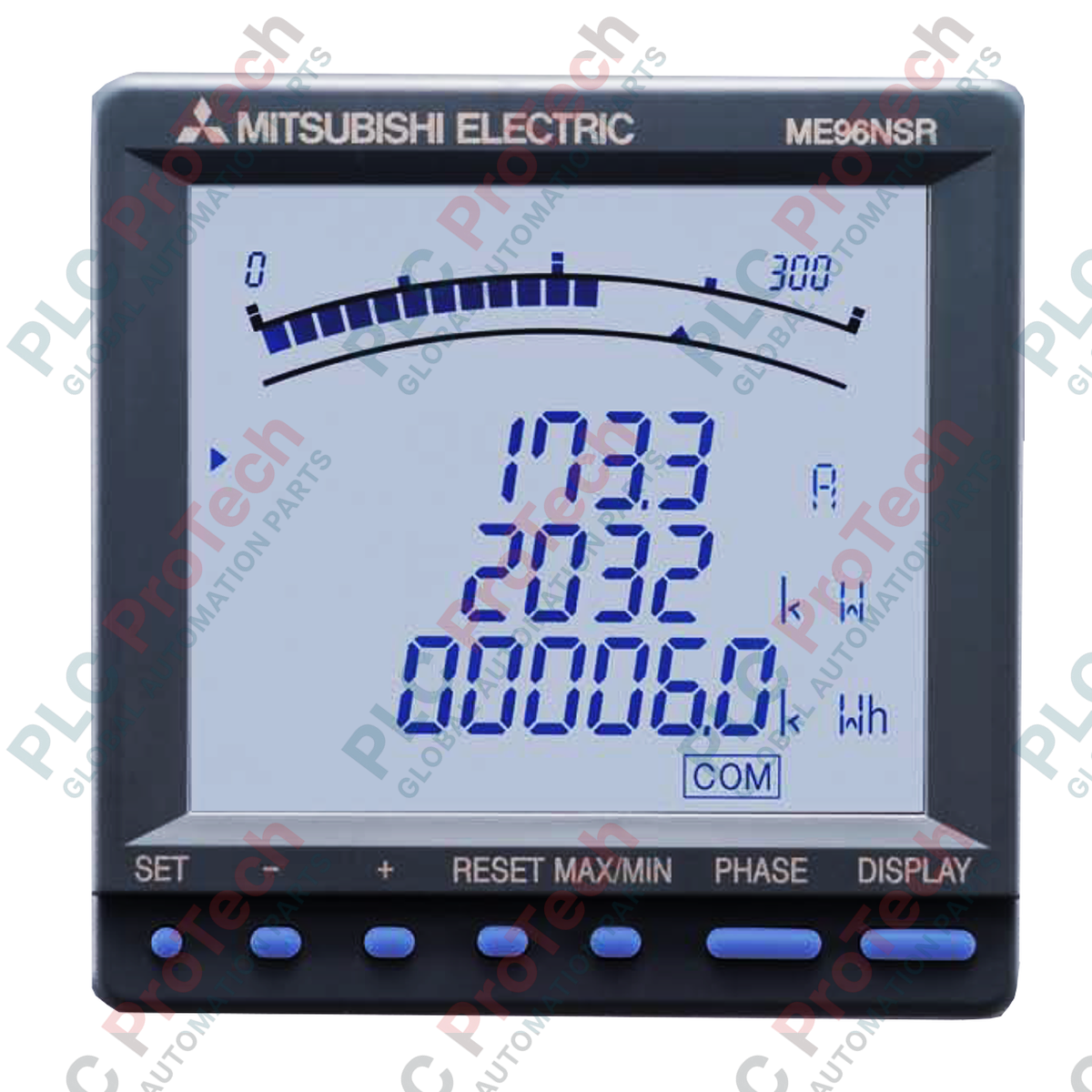

صُمم جهاز Mitsubishi Electric ME96NSR لتسهيل المراقبة الدقيقة للطاقة وتدقيق الحفاظ عليها في اللوحات الكهربائية عالية الكثافة، ويوفر تتبعًا عالي الدقة للمتغيرات الأساسية لشبكات التيار المتردد. يثبت هذا الجهاز الإلكتروني متعدد القياسات على اللوحات، ويتوافق مع فتحة قياسية بحجم 96×96 مم (1/4 DIN)، جامعًا وظائف عدة أجهزة قياس تماثلية تقليدية في وحدة رقمية واحدة عالية الاعتمادية. وبفضل شاشة LCD أحادية اللون واضحة بإضاءة خلفية ومخطط شريطي مرئي بأسلوب القرص، يتيح الجهاز للمشغلين المحليين مراقبة التيار والجهد والقدرة الفعالة/غير الفعالة والطاقة الفعالة والتشوه التوافقي. وتدعم اللوحة الخلفية المرنة وحدات اختيارية لتوسعة الاتصالات والإدخال/الإخراج، مما يتيح التكامل السلس مع أطر الأتمتة، بما في ذلك بنيتا CC-Link وMODBUS.
| المعلمة | قيم المواصفات |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | ME96NSR |
| واجهة العرض | شاشة LCD أحادية اللون بإضاءة خلفية (شاشة مقطعية ومخطط شريطي) |
| جهد التحكم المساعد | من 110 إلى 240 فولت تيار متردد (+10%، -15%)، 50/60 هرتز؛ من 75 إلى 140 فولت تيار مستمر |
| توصيلات الإدخال | ثلاثي الطور بأربعة أسلاك، ثلاثي الطور بثلاثة أسلاك، أحادي الطور بثلاثة أسلاك، أحادي الطور بسلكين |
| دقة القياس | الجهد/التيار: 0.5%، القدرة الفعالة: 0.5%، الطاقة الفعالة: الفئة 1.0 (IEC62053-21) |
| درجة حرارة البيئة أثناء التشغيل | من -5 إلى 50 درجة مئوية (الحد الأقصى لمتوسط اليوم: 35 درجة مئوية) |
| درجة حرارة البيئة أثناء التخزين | من -20 إلى 60 درجة مئوية |
| رطوبة التشغيل | من 30% إلى 85% رطوبة نسبية (من دون تكاثف) |
| الأبعاد الفعلية (العرض × الارتفاع × العمق) | 96 × 96 × 96 مم |
| التوافق مع المعايير | التوافق الكهرومغناطيسي: EN61326-1:2006، السلامة: EN61010-1:2001 |
| الوزن (الصافي) | 0.5 كجم |
| وزن الشحن (محسوب) | 1.5 كجم (مع عبوة صناعية واقية نموذجية) |
| أبعاد العبوة (محسوبة) | 150 × 150 × 150 مم |
| كتلة تسميات الأطراف | تخصيص الدائرة الوظيفية |
|---|---|
| MA، MB | أطراف إدخال طاقة التحكم المساعدة (110-240V AC / 75-140V DC) |
| P1، P2، P3، PN | نقاط قياس دائرة إدخال الجهد (الطور 1 و2 و3 والمحايد) |
| 1S، 1L / 2S، 2L / 3S، 3L | حلقات محوّل إدخال التيار (S: توصيل CT من جهة المصدر، L: توصيل CT من جهة الحمل) |
| طرف التأريض (GND) | نقطة توصيل تأريض هيكل الجهاز |
ينتمي ME96NSR إلى سلسلة العدادات القديمة "Super Dial". وعلى الرغم من وجود توافق مادي للتركيب المباشر في معظم التكوينات ذات أبعاد 96×96 مم (مثل سلسلة ME96SS الأحدث)، تجدر ملاحظة أن وحدات التوسعة يجب أن تتوافق مع عائلة المنتج المعنية. لا تحاول إدخال وحدات اتصال ME96SS الاختيارية بالقوة في الفتحات الخلفية لجهاز ME96NSR، إذ تختلف محاذاة أطراف الواجهة وبرامج التشغيل الثابتة اختلافًا كبيرًا.
من الأخطاء الهندسية الشائعة عدم مطابقة تصنيف الجانب الثانوي الفعلي لمحوّل التيار CT (عادةً 1A أو 5A) مع إعداد البرنامج المقاس في قائمة إعداد ME96NSR. سيؤدي اختيار غير صحيح من القائمة إلى انحراف كامل في سجلات تكامل القدرة الفعالة والطاقة، من دون تشغيل أي رمز خطأ تشخيصي للجهاز. تأكد من التحقق من نسب محوّلات التيار الخارجية وتهيئتها بشكل صحيح عند تشغيل الجهاز للمرة الأولى.
مرّر دائمًا إشارات محوّلات التيار باستخدام كابلات مجدولة مزدوجة ومحمية، مع إبقائها معزولة عن قضبان التوصيل الرئيسية ذات الجهد العالي لتقليل الضوضاء الكهرومغناطيسية في حلقات القياس. صِل الطرف S2 لجميع محوّلات التيار بتأريض تحكم محلي ونظيف. عند استخدام وحدات التوسعة، تأكد من إدخال الوحدات بالكامل وتثبيت مسامير الاحتجاز بإحكام قبل تطبيق طاقة التحكم، لتجنب انقطاعات الاتصال.
تأكد من تجهيز فتحة مربعة دقيقة في اللوحة بأبعاد 92 × 92 مم (+0.8/-0 مم)، وخلوّها من الزوائد.
أدخل هيكل ME96NSR عبر فتحة اللوحة من الأمام، مع التأكد من استواء حشية الحماية من الغبار مقابل السطح الخارجي للوحة.
ثبّت الجهاز من الخلف باستخدام حوامل التثبيت المنزلقة المرفقة. أحكم ربط مسامير التثبيت بالتساوي لتثبيت العداد من دون تشويه الغلاف البلاستيكي.
قم بتوصيل أسلاك الجهد والتيار (الجانب الثانوي لمحوّل التيار CT) والتأريض والطاقة المساعدة بدقة وفقًا لمخطط توصيل الأطوار المناسب الموجود على الهيكل.
