الشركة المصنعة: Mitsubishi Electric
رقم المنتج: MR-J3-500A
Country of origin:الولايات المتحدة
نوع المنتج: محركات مؤازرة بالتيار المتردد
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 350 مم × 250 مم × 150 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

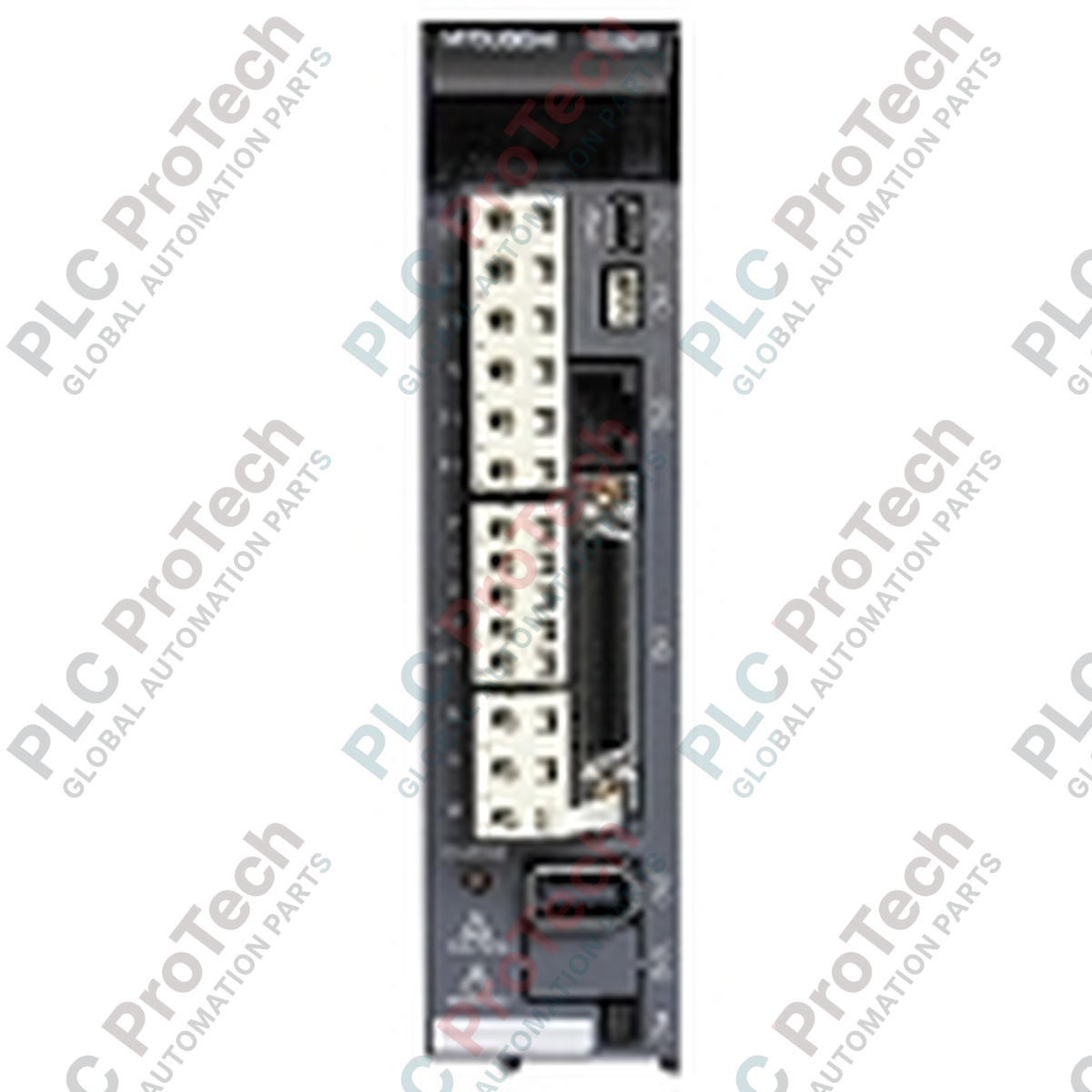

تتحكم وحدة Mitsubishi Electric MR-J3-500A في مسارات الحركة الدقيقة ضمن بنى الأتمتة الصناعية المتطلبة، وهي مضخم سيرفو AC من طراز MELSERVO-J3 رقمي مصمم لتشغيل محركات سيرفو دوارة بقدرة 5.0 كيلوواط. تتميز هذه الوحدة بواجهة عامة متعددة الاستخدامات تناظرية وبقطار نبضات، ما يتيح تكاملًا سلسًا مع حلقات التحكم التقليدية في تحديد الموضع والسرعة وعزم الدوران. ومن خلال الاستفادة من الضبط التلقائي التكيفي في الوقت الفعلي ومرشحات قمع الاهتزاز المتقدمة، يعوّض هذا المضخم ديناميكيًا الرنين الميكانيكي وتقلبات قصور الحمل الذاتي، مما يضمن عمليات تحديد موضع مستقرة وعالية السرعة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | MR-J3-500A |
| السلسلة | MELSERVO-J3 |
| سعة المحرك المتوافقة | 5.0 كيلوواط (5000 واط) |
| مدخل طاقة الدائرة الرئيسية | 200 إلى 230 فولت تيار متردد ثلاثي الطور، 50/60 هرتز |
| مدخل طاقة دائرة التحكم | 200 إلى 230 فولت تيار متردد أحادي الطور، 50/60 هرتز |
| جهد الخرج المقنن | 170 فولت تيار متردد ثلاثي الطور (بتحكم PWM) |
| طريقة التحكم | تحكم PWM بموجة جيبية، نظام تحكم بالتيار |
| واجهة التحكم | واجهة إدخال قطار النبضات / الأمر بجهد تناظري |
| الكبح الديناميكي | مدمج |
| نظام التبريد | مروحة تهوية قسرية |
| درجة حرارة التشغيل المحيطة | من 0 إلى 55 درجة مئوية (من دون تجمد) |
| وزن الشحن (محسوب) | 6.0 كجم |
| أبعاد العبوة (محسوبة) | 350 مم × 250 مم × 150 مم |
| الطرف / الموصل | التعيين الوظيفي |
|---|---|
| L1، L2، L3 | مدخل مصدر طاقة الدائرة الرئيسية (تيار متردد ثلاثي الطور) |
| L11، L21 | مدخل مصدر طاقة دائرة التحكم (تيار متردد أحادي الطور) |
| U، V، W | وصلة خرج طاقة محرك السيرفو |
| P، C، D | أطراف توصيل مقاومة الكبح التجديدي الخارجية |
| CN1 | موصل إشارات الإدخال والإخراج (الأوامر التناظرية، إشارات التحكم، إدخال النبضات) |
| CN2 | منفذ اتصال تغذية راجعة لوحدة التشفير |
| CN3 | منفذ الاتصال التسلسلي لبرنامج إعداد الحاسوب (MR Configurator) |
When upgrading legacy motion control hardware to newer architectures, the MR-J3-500A can be replaced by the newer MELSERVO-J4 series counterpart (MR-J4-500A). However, this migration requires the use of a conversion cable adapter kit to adapt the older encoder wiring and physical mounting adapters, as the bolt holes differ. Always back up the drive parameters using MR Configurator setup software (version MRZJW3-SETUP221E or later) via the CN3 port prior to removing a faulty unit.
At 5.0 kW, the thermal dissipation inside electrical cabinets is substantial. Ensure a minimum clearance of 40 mm above and below the amplifier for airflow. In high-cycle deceleration profiles, the built-in regenerative resistor may saturate, triggering the AL.30 (Regenerative Error) fault. Under these circumstances, you must disconnect the built-in resistor bar between the P and D terminals, and mount an external high-capacity regenerative brake resistor option (such as the MR-RB5E) across the P and C terminals.
في تهيئات تحديد الموضع المطلق، يجب توصيل بطارية خارجية (MR-J3BAT) بالفتحة المخصصة في الجزء الأمامي من الوحدة للاحتفاظ ببيانات الدوران المتعدد للمشفر أثناء حالات انقطاع الطاقة. بالإضافة إلى ذلك، صِل مصدر طاقة دائرة التحكم (L11/L21) قبل موصل الطاقة الرئيسي. يضمن ذلك استمرار المشغل في اتصالات المشفر المطلق وعرض تشخيصات الأخطاء النشطة على شاشة LED المدمجة حتى عند فصل الطاقة الرئيسية ثلاثية الطور (L1/L2/L3) أثناء حالة إيقاف الطوارئ.
قبل إجراء التركيب أو التوصيل أو الفحص اليدوي، افصل التغذية الواردة ثلاثية الطور تمامًا. بعد عزل الطاقة، انتظر 15 دقيقة على الأقل لتفريغ مكثفات ناقل الجهد العالي الداخلية. تحقق من انطفاء مؤشر LED للشحن الموجود على اللوحة الأمامية تمامًا قبل التعامل مع أي أطراف أو توصيلات مادية.
