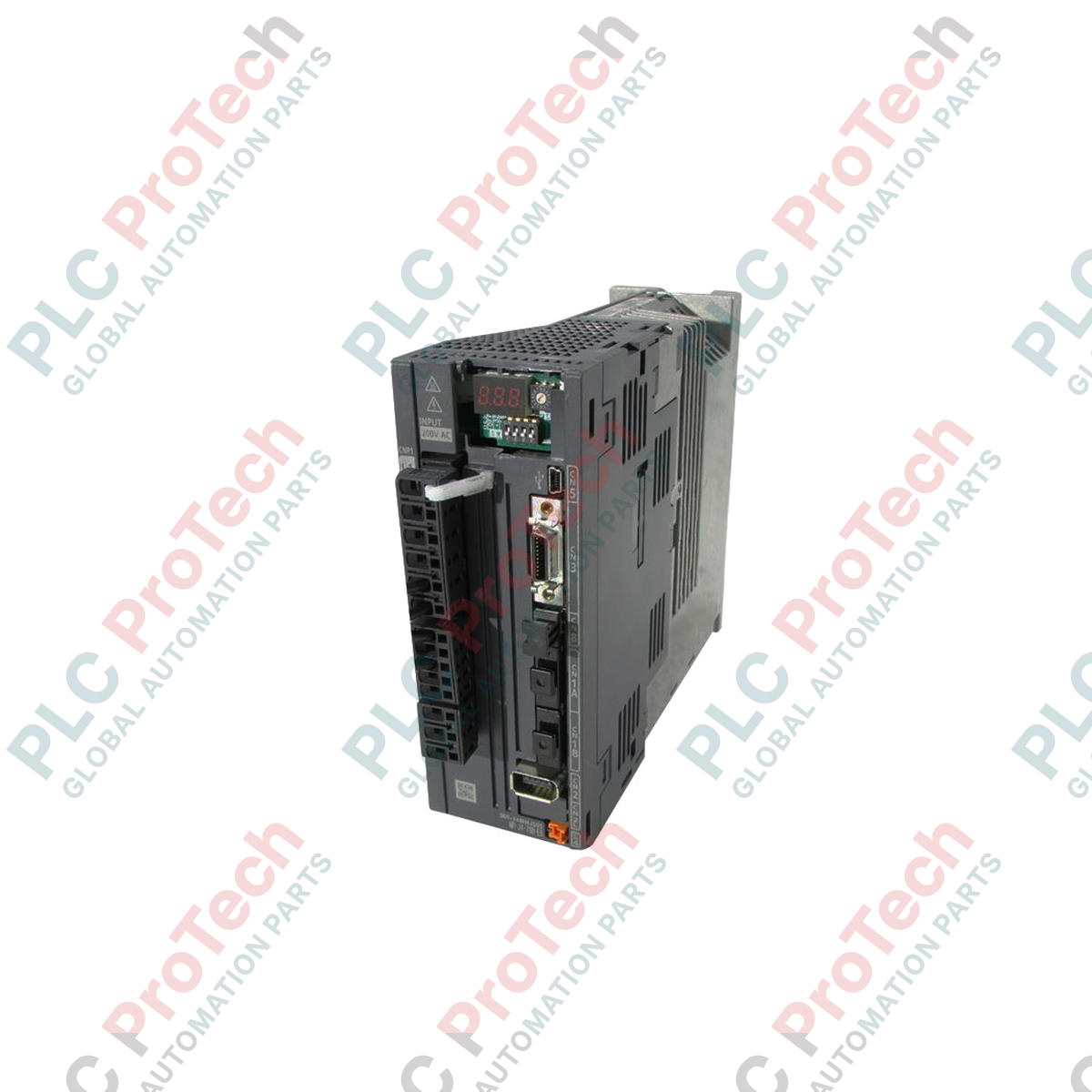

صُمّم مضخّم السيرفو بالتيار المتردد Mitsubishi Electric MR-J4-70B-EB لتلبية متطلبات الحركة عالية الأداء في الأنظمة الصناعية الآلية، إذ يوفر تحكمًا دقيقًا في العزم والسرعة والموضع. ويعمل هذا الجهاز ضمن منظومة MELSERVO-J4 عالية السرعة، وقد صُمّم للأنظمة التي تتطلب تحكمًا متزامنًا متعدد المحاور عبر شبكة الحركة عالية السرعة بالألياف الضوئية SSCNET III/H. وبقدرة خرج اسمية تبلغ 0.75 كيلوواط (750 واط)، يوفر استجابة عالية التردد وكفاءة حرارية قوية أثناء دورات التشغيل الشاقة.
| المعامل | القيمة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| معرّف الطراز | MR-J4-70B-EB |
| سلسلة المنتجات | MELSERVO-J4 |
| معدل الخرج | 0.75 كيلوواط (750 واط) |
| جهد مصدر طاقة الإدخال | تيار متردد أحادي الطور أو ثلاثي الطور بجهد 200 فولت إلى 240 فولت، بتردد 50/60 هرتز |
| واجهة اتصالات التحكم | SSCNET III/H (اتصال ضوئي) |
| مصدر طاقة الواجهة | 24 فولت تيار مستمر (حدود التفاوت: +/-10%، التيار المطلوب: 0.3 أمبير) |
| نوع التبريد | تبريد قسري |
| تصنيف الحماية من دخول الأجسام | IP20 (هيكل مفتوح) |
| الوزن الصافي | 1.4 كجم |
| وزن الشحن (محسوب) | 3.0 كجم |
| رمز الموصل | تعيين الوظائف/التوصيلات |
|---|---|
| CN1 | إشارات الإدخال/الإخراج الرقمية |
| CN2 | واجهة مشفّر التغذية الراجعة من جهة الحمل (تسلسلية عالية السرعة) |
| CN3 | واجهة تهيئة الكمبيوتر الشخصي (منفذ USB) |
| CN8 | وصلات السلامة الوظيفية المتكاملة للإيقاف الآمن للعزم (STO) |
| CN1A / CN1B | وصلات الإدخال/الإخراج لشبكة الألياف الضوئية SSCNET III/H |
يُعد MR-J4-70B-EB ترقية مباشرة لوحدات MELSERVO من الجيل السابق. عند ترحيل نظام مُهيأ بمكونات MR-J3-70B إلى سلسلة MR-J4، تحقّق من تطابق معلمات الإعداد في MT Developer2. لاحظ أنه رغم التطابق المادي لكابلات الألياف الضوئية SSCNET III/H، تختلف إعدادات المعلمات في دورات معدل المسح. تحقّق من إصدارات البرنامج الثابت عند التوافق مع وحدات التحكم الأقدم.
لمنع التدهور الحراري داخل خزائن التحكم عالية الكثافة، حافظ على مساحة تهوية خالية لا تقل عن 50 مم أعلى هيكل المضخم وأسفله. يتطلب تركيب وحدات MR-J4 متعددة بجوار بعضها تطبيق خفض ديناميكي للقدرة أو تركيب مراوح مساعدة لتدوير الهواء داخل الخزانة، إذ إن تجاوز درجات الحرارة المحيطة 55 درجة مئوية داخل الخزانة قد يؤدي إلى تشغيل أعطال الحماية من ارتفاع الحرارة.
كابلات الاتصال الضوئي (خطوط MR-J3BUS) شديدة الحساسية للانحناءات الحادة. حافظ على نصف قطر انحناء أدنى قدره 25 مم عند تمرير الألياف داخل مجاري الأسلاك لمنع أعطال فقدان الإشارة (التي تظهر في صورة رموز أخطاء اتصال مثل AL.37). تأكد من حفاظ مصدر الطاقة المساعد لواجهة 24 V DC على جهد مستقر ضمن حد تحمله البالغ 10% أثناء فترات تفعيل الفرامل القصوى.
اعزل واقفل جميع مصادر طاقة الإدخال بالتيار المتردد قبل بدء تركيب مضخم السيرفو أو إزالته أو توصيل أسلاكه بالأطراف. انتظر 15 دقيقة على الأقل بعد فصل الطاقة للسماح بتفريغ مكثفات تخزين الجهد العالي الداخلية بالكامل. تحقق دائمًا من أن جهد ناقل التيار المستمر بين الطرفين L+ وL- أقل من الحدود الآمنة باستخدام ملتيميتر رقمي قبل لمس الأطراف.
ثبّت المضخم رأسيًا على سطح معدني مستوٍ وصلب داخل الخزانة لتحقيق أقصى تبديد للحرارة عبر المشتت الحراري المدمج.
صل موصل التأريض الوقائي (PE) مباشرةً بطرف التأريض المخصص في الهيكل قبل تنفيذ مراحل التوصيل الأخرى.
وصّل خطوط مصدر الطاقة بالتيار المتردد بالأطراف L1 وL2 وL3 (في إعدادات التيار ثلاثي الطور)، أو بأطراف تخطيط التوصيل الصحيحة لإعداد التيار أحادي الطور، كما هو موضح بالتفصيل في الدليل الفني.
صل كابلات الألياف الضوئية عالية السرعة بالمنفذين البصريين CN1A وCN1B، مع التأكد من إدخالها بالكامل حتى تشعر بتثبيتها ميكانيكيًا بوضوح.
