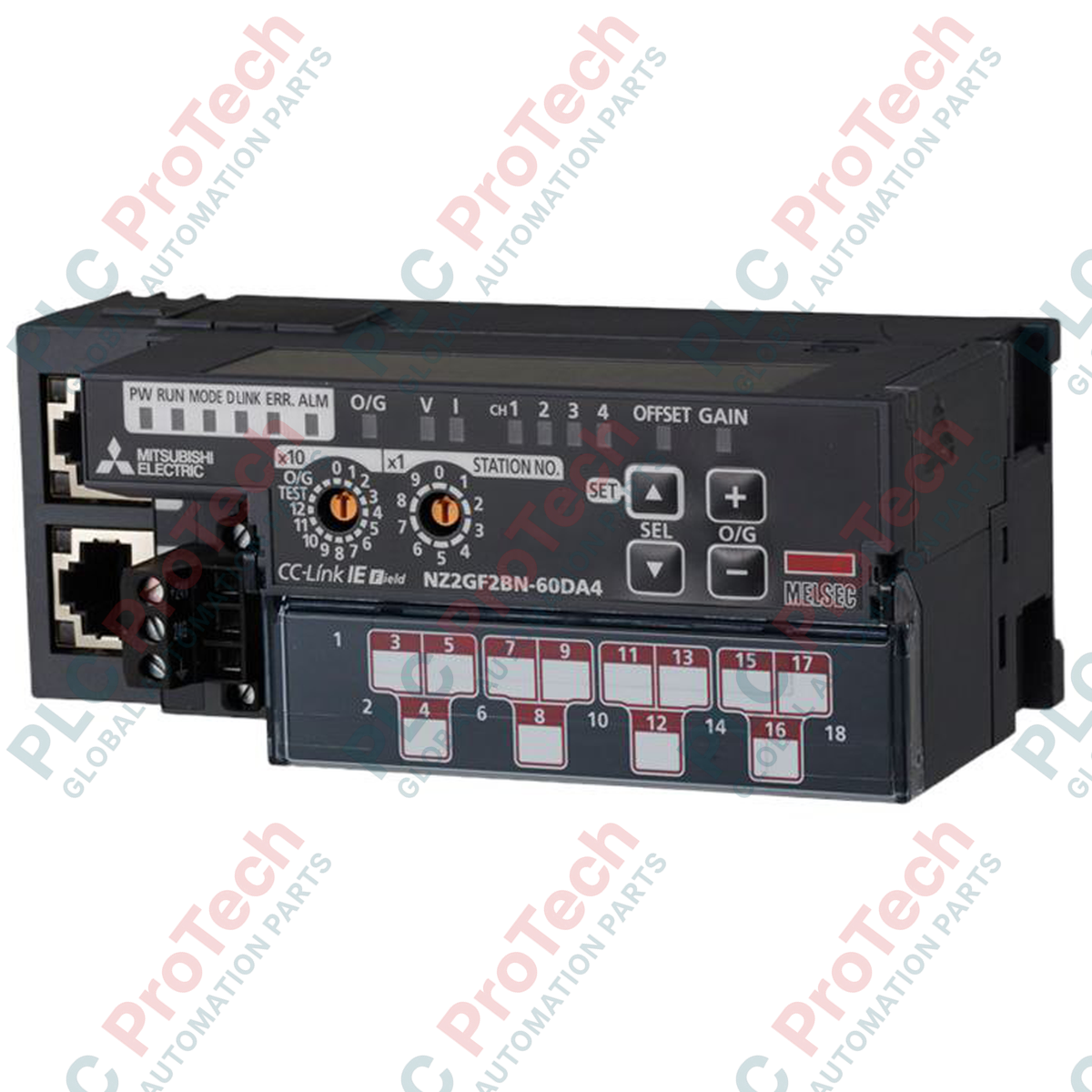

وحدة خرج تماثلي CC-Link IE Field Mitsubishi Electric NZ2GF2BN-60DA4

SKU NZ2GF2BN-60DA4

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: NZ2GF2BN-60DA4
Country of origin:الولايات المتحدة
نوع المنتج: وحدات الخرج التناظري
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

يتيح جهاز Mitsubishi Electric NZ2GF2BN-60DA4 إجراء تحويل رقمي إلى تناظري عالي السرعة ضمن شبكات CC-Link IE Field، ويعمل كمحطة جهاز بعيدة عالية الدقة تضم أربع قنوات خرج تناظرية مستقلة. تحوّل هذه الوحدة القيم الرقمية الثنائية الموقّعة ذات 16 بت إلى إشارات جهد أو تيار دقيقة لتشغيل المشغلات الحقلية وصمامات التحكم ومنظّمات السرعة ضمن بنى أتمتة صناعية معقدة.

الميزات الرئيسية

أربع قنوات عالية الدقة: يدعم إعدادًا مستقلًا لمخارج الجهد (من ‎-10 إلى 10 فولت تيار مستمر) أو التيار (من 0 إلى 20 ملي أمبير تيار مستمر).
عزل قوي للإشارة: يتميز بعزل بالمقحل الضوئي بين نظام الاتصال والمخارج التناظرية، إلى جانب عزل بالمحوّل بين مصدر الطاقة والدوائر التناظرية.
حماية الخرج من قصر الدائرة: تمنع دوائر الحماية المدمجة تلف الوحدة الناتج عن أعطال توصيلات الحقل أو الأحمال التي تعرضت لقصر الدائرة.
طوبولوجيا شبكة مرنة: يدعم منفذا RJ45 مزدوجان طوبولوجيات الخط والنجمة والحلقة على شبكات CC-Link IE Field.
كتلة أطراف قابلة للإزالة: تعمل كتلة الأطراف ذات القطعتين و18 نقطة على تبسيط إجراءات التوصيل المسبق والتشغيل والاستبدال أثناء التشغيل.

التطبيقات الصناعية

تحديد موضع صمامات التحكم التناسبية في الأنظمة الهيدروليكية والهوائية.
توزيع مراجع السرعة على مشغلات التردد المتغير (VFD).
إرسال نقاط الضبط إلى وحدات تحكم القدرة SCR في تطبيقات التسخين الصناعي.
توليد إشارات عن بُعد لأنظمة التحكم في شد الورق والصلب والمنسوجات.

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	Mitsubishi Electric
رقم الطراز	NZ2GF2BN-60DA4
نوع المنتج	وحدة محوّل D/A رئيسية
نوع المحطة	محطة جهاز بعيدة
قنوات الخرج التناظري	4 قنوات (4 نقاط)
دقة الإدخال الرقمي	ثنائي موقّع من 16 بت (من ‎-16384 إلى 16383، ومن ‎-288 إلى 12287، ومن ‎-12288 إلى 12287)
نطاق خرج الجهد	من ‎-10 إلى 10 فولت تيار مستمر (الحمل الخارجي: من 1 كيلو أوم إلى 1 ميغا أوم)
نطاق خرج التيار	من 0 إلى 20 ملي أمبير تيار مستمر (الحمل الخارجي: من 0 أوم إلى 600 أوم)
حماية المخارج	محمٍ من قصر الدائرة
العزل (من الاتصال إلى التناظري)	عزل بالمقحل الضوئي
العزل (من الطاقة إلى التناظري)	عزل بالمحوّل
العزل (من قناة إلى أخرى)	غير معزول
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة (بين الطاقة/الاتصال والمخارج التناظرية)
واجهة الاتصال	موصل RJ45 ‏(CC-Link IE Field)
طرف مصدر الطاقة	كتلة أطراف ببراغي M2.5 (عزم الربط: من 0.5 إلى 0.6 نيوتن متر)
كتلة أطراف الإدخال/الإخراج	كتلة أطراف من قطعتين تحتوي على 18 نقطة، وبراغي M3 (عزم الربط: من 0.43 إلى 0.57 نيوتن متر)
وزن الوحدة	0.29 كجم
وزن الشحن (محسوب)	1.50 كجم

التوصيلات والواجهات

نوع الواجهة	تخصيص الأطراف / السنون	التخصيص الوظيفي
منافذ RJ45	PORT1 / PORT2	اتصال شبكة CC-Link IE Field (يدعم طوبولوجيا الخط/الحلقة)
كتلة توصيل الطاقة	24V، 0V، FG	مدخل تغذية الوحدة بجهد 24 فولت تيار مستمر والتأريض الهيكلي
كتلة توصيل طرفية ذات 18 نقطة	V+، I+، COM (القنوات 1 إلى 4)	مخارج الجهد/التيار التناظرية وخطوط المرجع المشتركة

الطرازات البديلة والتوافق

صُممت NZ2GF2BN-60DA4 خصيصًا لشبكات CC-Link IE Field، وهي غير متوافقة مع بروتوكولات CC-Link أو CC-Link IE Field Basic القديمة. تأكد من أن وحدة PLC للمحطة الرئيسية مزودة بوحدة رئيسية/محلية متوافقة مع CC-Link IE Field، مثل RJ71GF11-T2 أو QJ71GF11-T2، وأن ملف تعريف CSP+ الصحيح مسجل في GX Works2 أو GX Works3 قبل تهيئة الشبكة.

مشكلات التطبيقات وملاحظات هندسية

نظرًا إلى عدم وجود عزل بين القنوات في هذه الوحدة، فإن جميع أطراف المشترك (COM) للخرج التناظري متصلة داخليًا معًا. قد يؤدي توصيل أجهزة ميدانية ذات جهود تأريض مختلفة إلى إنشاء حلقات تأريض، ما ينتج عنه انحراف الإشارة أو أخطاء في القياس أو تدهور الأجهزة. إذا كان تطبيقك يتطلب عزلًا بين القنوات، فيجب تركيب عوازل إشارات خارجية بين مخارج الوحدة والأجهزة الميدانية.

نصائح التشغيل الأولي والتوصيل

استخدم دائمًا كابلات مجدولة عالية الجودة مزدوجة التدريع لتمديدات الإشارات التناظرية. وصّل التدريع بالأرضي من طرف واحد فقط، عادةً من جهة لوحة التحكم، لمنع تيارات حلقات التأريض. تأكد من توصيل طرف التأريض الهيكلي (FG) في كتلة تغذية الطاقة بتأريض مخصص من الفئة D (100 أوم أو أقل) باستخدام سلك بمقطع لا يقل عن 2 مم2، لتقليل تداخل الضوضاء عالية التردد الصادر عن مغيرات التردد المجاورة.

إرشادات التركيب

تحذير بالغ الأهمية: قبل بدء أي أعمال تركيب أو توصيل أو صيانة، تأكد من فصل التغذية بالكامل عن جميع مصادر طاقة التيار المتردد والمستمر الداخلة إلى لوحة التحكم. تحقق من انعدام الجهد باستخدام جهاز قياس رقمي متعدد مُعاير. قد يؤدي عدم عزل الطاقة إلى صدمة كهربائية شديدة أو تلف المعدات أو سلوك غير منتظم لنظام التحكم.

1

ثبّت الوحدة بإحكام على سكة DIN بعرض 35 مم، مع التأكد من قفل خطاف سكة DIN في موضعه.

2

وصّل كابلات Ethernet لشبكة CC-Link IE Field بالمنفذين PORT1 وPORT2، وتأكد من أن موصلات RJ45 تُصدر نقرة وتثبت بإحكام في مواضعها.

3

وصّل مصدر تغذية الوحدة بجهد 24 فولت تيار مستمر وطرف FG بكتلة التوصيل الطرفية المخصصة M2.5، مع الشد بالعزم المحدد الذي يتراوح بين 0.5 و0.6 نيوتن·متر.

4

وصّل أسلاك إشارة الخرج التناظرية بكتلة التوصيل القابلة للإزالة ذات 18 نقطة، مع التأكد من شدّ براغي M3 بعزم يتراوح بين 0.43 و0.57 نيوتن·متر، ثم أدخل الكتلة بإحكام في الوحدة.

FAQ

هل يدعم NZ2GF2BN-60DA4 العزل بين القنوات؟

لا، تتميز الوحدة بعزل باستخدام مقارن ضوئي بين دوائر الاتصالات والدوائر التناظرية، وبعزل باستخدام محول بين دوائر الطاقة والدوائر التناظرية، ولكن قنوات الخرج التناظرية الفردية غير معزولة عن بعضها.

ما الحد الأقصى لمقاومة الحمل التي يدعمها وضع خرج التيار؟

في وضع خرج التيار (من 0 إلى 20 ملي أمبير تيار مستمر)، تدعم الوحدة نطاق مقاومة حمل خارجية من 0 أوم إلى 600 أوم.

كيف أُعدّ هذه الوحدة في GX Works3؟

يجب استيراد ملف تعريف CSP+ المقابل لـ NZ2GF2BN-60DA4 إلى GX Works3، ثم إضافة الوحدة إلى خريطة تكوين شبكة CC-Link IE Field.
